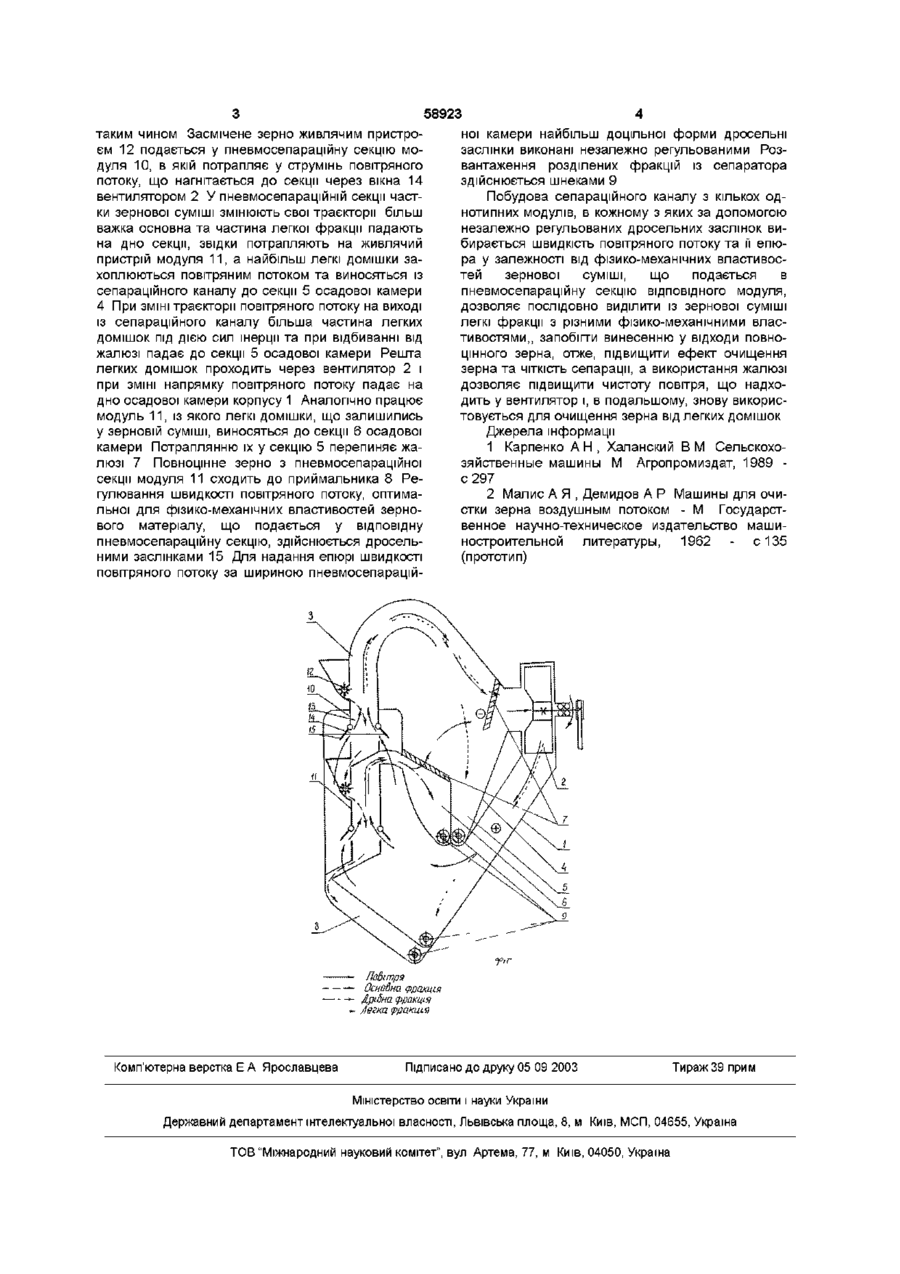

Пневмогравітаційний сепаратор зерна

Пневмогравітаційний сепаратор зерна, що включає вентилятор, сепараційний канал, живиль Винахід відноситься до області сільського господарства, зокрема, до післязбирального очищення зерна Для очищення зернового матеріалу за аеродинамічними властивостями складових використовується його продування потоком повітря за допомогою повітряних сепараторів ВІДОМІ конструкції пневмогравітаційних сепараторів із похилим або вертикальним повітряним потоком, що складаються з вентилятора, повітряного каналу, живлячого пристрою, осадової камери, приймальника зерна і розвантажувального механізму [1] В цих сепараторах зернова суміш подається самопливом або живлячим пристроєм Під ДІЄЮ повітряного потоку частини зернової суміші змінюють первинні траєкторії важке зерно падає до приймальника, а легкі домішки захоплюються повітряним потоком та виносяться до осадової камери Необхідність підвищення ефекту виділення легких домішок, наприклад, при підвищеній вологості зернової суміші, вимагає збільшення швидкості повітряного потоку, що викликає винесення у відходи повноцінного зерна У переважній більшості конструкцій відпрацьоване повітря виводиться в атмосферу, що викликає забрудненість навколишнього середовища та антисанітарні умови роботи у виробничих приміщеннях Відомий сепаратор зерна [2] із замкненою системою циркуляції повітря, вибраний у якості прототипу, в якому осадова камера поділяється на дві секції В першу секцію, розташовану безпосередньо за повітряним каналом у побіжному напрямку, потрапляють більш важкі домішки, у другу за на ний пристрій, осаджувальну камеру, що складається з двох секцій, приймач для збору зерна та розвантажувальні механізми, який відрізняється тим, що сепараційний канал виконано з однотипних послідовно розміщених модулів, кожен із яких складається з пневмосепараційної секції, що має бічні вікна з незалежно регульованими дросельними заслінками для нагнітання повітря, і живильного пристрою, а секції осаджувальної камери відокремлені одна від одної жалюзі прямком повітряного потоку секцію - більш легкі Недоліками відомої конструкції є недостатній ефект очищення при первинному очищенні зерна та недостатня ЧІТКІСТЬ розділення зернової суміші, викликана залежністю критичної швидкості повітряного потоку від фізико-механічних властивостей окремих фракцій суміші Задачею, що вирішується винаходом, є підвищення ефекту очищення зернового матеріалу та ЧІТКОСТІ сепарації Поставлена задача вирішується тим, що сепараційний канал виконано з однотипних послідовно розміщених модулів, кожен із яких складається з пневмосепараційної секції, що має бічні вікна з незалежно регульованими дросельними заслінками для нагнітання повітря і живлячого пристрою, а секції осадової камери відокремлені одна від одної жалюзі Сутність винаходу пояснюється кресленнями, де на фіг показано принципову схему пневмогравітаційного сепаратора Пневмогравітаційний сепаратор зерна (фіг) являє собою корпус 1, в якому змонтовано вентилятор 2, сепараційний канал 3, осадову камеру 4, поділену на секції 5 і 6, відокремлені одна від одної за допомогою жалюзі 7, приймальника зерна 8 та розвантажувальних механізмів, виконаних, наприклад, у вигляді шнеків 9 Сепараційний канал З складається з однотипних послідовно розміщених модулів 10 і 11, кожен із яких включає живлячий пристрій 12, пневмосепараційну секцію 13, що має бічні вікна 14 із незалежно регульованими дросельними заслінками 15 для нагнітання повітря Пневмогравітаційний сепаратор зерна працює СО сч 00 ю 58923 таким чином Засмічене зерно живлячим пристроєм 12 подається у пневмосепараційну секцію модуля 10, в якій потрапляє у струмінь повітряного потоку, що нагнітається до секції через вікна 14 вентилятором 2 У пневмосепараційній секції частки зернової суміші змінюють свої траєкторії більш важка основна та частина легкої фракції падають на дно секції, звідки потрапляють на живлячий пристрій модуля 11, а найбільш легкі домішки захоплюються повітряним потоком та виносяться із сепараційного каналу до секції 5 осадової камери 4 При ЗМІНІ траєкторії повітряного потоку на виході із сепараційного каналу більша частина легких домішок під дією сил інерції та при відбиванні від жалюзі падає до секції 5 осадової камери Решта легких домішок проходить через вентилятор 2 і при ЗМІНІ напрямку повітряного потоку падає на дно осадової камери корпусу 1 Аналогічно працює модуль 11, із якого легкі домішки, що залишились у зерновій суміші, виносяться до секції 6 осадової камери Потраплянню їх у секцію 5 перепиняє жалюзі 7 Повноцінне зерно з пневмосепараційної секції модуля 11 сходить до приймальника 8 Регулювання швидкості повітряного потоку, оптимальної для фізико-механічних властивостей зернового матеріалу, що подається у відповідну пневмосепараційну секцію, здійснюється дросельними заслінками 15 Для надання епюрі швидкості повітряного потоку за шириною пневмосепарацій ної камери найбільш доцільної форми дросельні заслінки виконані незалежно регульованими Розвантаження розділених фракцій із сепаратора здійснюється шнеками 9 Побудова сепараційного каналу з кількох однотипних модулів, в кожному з яких за допомогою незалежно регульованих дросельних заслінок вибирається швидкість повітряного потоку та її епюра у залежності від фізико-механічних властивостей зернової суміші, що подається в пневмосепараційну секцію ВІДПОВІДНОГО модуля, дозволяє послідовно виділити із зернової суміші легкі фракції з різними фізико-механічними властивостями,, запобігти винесенню у відходи повноцінного зерна, отже, підвищити ефект очищення зерна та ЧІТКІСТЬ сепарації, а використання жалюзі дозволяє підвищити чистоту повітря, що надходить у вентилятор і, в подальшому, знову використовується для очищення зерна від легких домішок Джерела інформації 1 Карпенко А Н , Халанский В М Сельскохозяйственные машины М Агропромиздат, 1989 с 297 2 Малис А Я , Демидов А Р Машины для очистки зерна воздушным потоком - М Государственное научно-техническое издательство машиностроительной литературы, 1962 - с 135 (прототип) Основна фракція ірібна фракція - Легка рракшя Комп'ютерна верстка Е А Ярославцева Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
