Люмінесцентна лампа

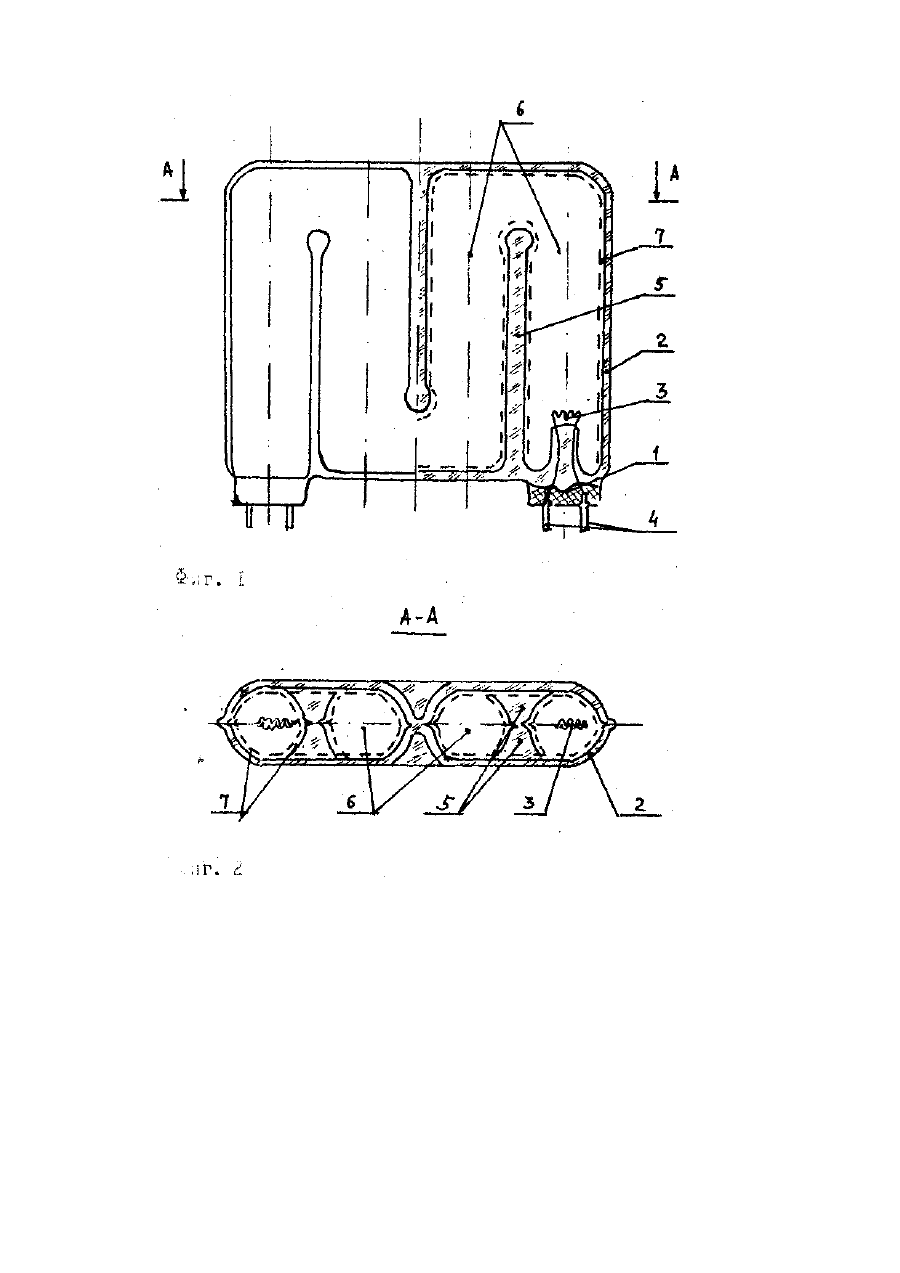

Изобретение относится к области электротехники, а именно к люминесцентным источникам света, предназначенные, например, для использования в установках искусственного освещения. Известна люминесцентная лампа, содержащая по крайней мере две наполненные рабочим веществом стеклотрубки с отверстиями на боковой поверхности, герметично соединенные в месте расположения отверстия соединительным элементом с переходным каналом для электрической связи их внутренних объемов, люминофорное покрытие на внутренней поверхности стеклотрубок, ножки с термоэмиссионными электродами на концах трубок, не имеющих переходных каналов, и цоколь, в качестве соединительного элемента использована керамическая деталь, имеющая на противоположных поверхностях цилиндрические углубления, в которой выполнено сквозное отверстие с осью, проходящей через центры углублений, образующие указанный переходный канал, вокруг которого с наружной стороны выполнены выступы, предназначенные для установки их в отверстия стеклотрубок. Недостатком ее является высокая сложность, обусловленная наличием соединения керамики со стеклом, высокая трудоемкость изготовления, недостаточная жесткость, а соответственно и прочность, трудности выполнения такой лампы, связанные с тем, что имеется в наличии большое количество сварных швов и составных частей, особенно затруднительно выполнение вакуумно-плотного соединения керамических деталей со стеклянными, выполнение боковых отверстий в стеклотрубках. Из описания аналогов неизвестно, каким именно образом покрывается внутренняя поверхность стеклотрубок люминофором, т.к. исходя из него следует, что это сделать весьма затруднительно. Это все в свою очередь сказывается на надежности и долговечности изделия, значительно удорожает его. Задачей изобретения является: упрощение и повышение прочности, надежности, долговечности и возможность увеличить световую отдачу. Поставленная задача достигается тем, что компактная люминесцентная лампа содержит: цоколь с электродным узлом, образованным встроенными в стеклянный корпус термоэмиссионными электродами, подсоединенными к выступающим наружу корпуса контактами, для подключения компактной люминесцентной лампы к пускорегулирующему аппарату, согласно изобретению предусматривает, что корпус выполнен в форме полого прямоугольного параллелепипеда со скругленными ребрами, причем внутри указанного полого параллелепипеда имеются перегородки, образующие лабиринт для размещения шнура дугового разряда, покрытый изнутри люминофором. Устройство иллюстрируется чертежом. Фиг.1 - главный вид компактной люминесцентной лампы с разрезом. Фиг.2 - поперечное сечение компактной люминесцентной лампы А-А. Компактная люминесцентная лампа состоит из цоколя 1 с электродным узлом, образованным встроенными в корпус 2 термоэмиссионными электродами 3, подсоединенными к выступающим наружу корпуса 2 контактам 4 для подключения компактной люминесцентной лампы к пускорегулирующему аппарату (не показан). Внутри указанного корпуса 2, выполненного в форме полого прямоугольного параллелепипеда со скругленными ребрами, изготовленного из прозрачного материала, имеются перегородки 5, образующие лабиринт 6, покрытый изнутри люминофором 7. В результате применения компактных люминесцентных ламп достигается следующий технический результат: возможность увеличения световой отдачи (КПД) лампы, обеспечивается высокая жесткость и прочность предлагаемой конструкции, за счет чего значительно возрастает срок службы, а также технологичность изобретения, из-за отсутствия многих деталей прототипа, также улучшается дизайн конструкции и ее компактность, такая конструкция особо предпочтительна для малогабаритных и миниатюрных ламп. Устройство работает следующим образом: к цоколю 1, с электродным узлом, образованным встроенными в корпус 2 термоэлектродами 3, подсоединенным к выступающим наружу корпуса 2 контактам 4, для подключения компактной люминесцентной лампы к пускорегулирующему аппарату (не показан). Поскольку корпус 2 выполнен в форме полого прямоугольного параллелепипеда со скругленными ребрами, изготовленного из прозрачного материала, причем внутри указанного полого параллелепипеда имеются перегородки 5, образующие лабиринт 6, покрытый изнутри люминофором 7, образуется шнур дугового разряда, который занимает указанный лабиринт 6. В результате возникает оптическое излучение в видимой области спектра. Корпус 2 с внутренними перегородками изготавливается из стекла путем штамповки двух его половинок и соединения их по продольному разрезу (за счет чего повышается технологичность), содержит люминофор 7 известного химического состава для люминесцентных ламп низкого давления. Цоколь 1 с электродным узлом реализован таким образом, чтобы обеспечивалось подключение предлагаемой компактной люминесцентной лампы к стандартным патронам.
