Лампа поляризованого світла для біостимулюючої терапії

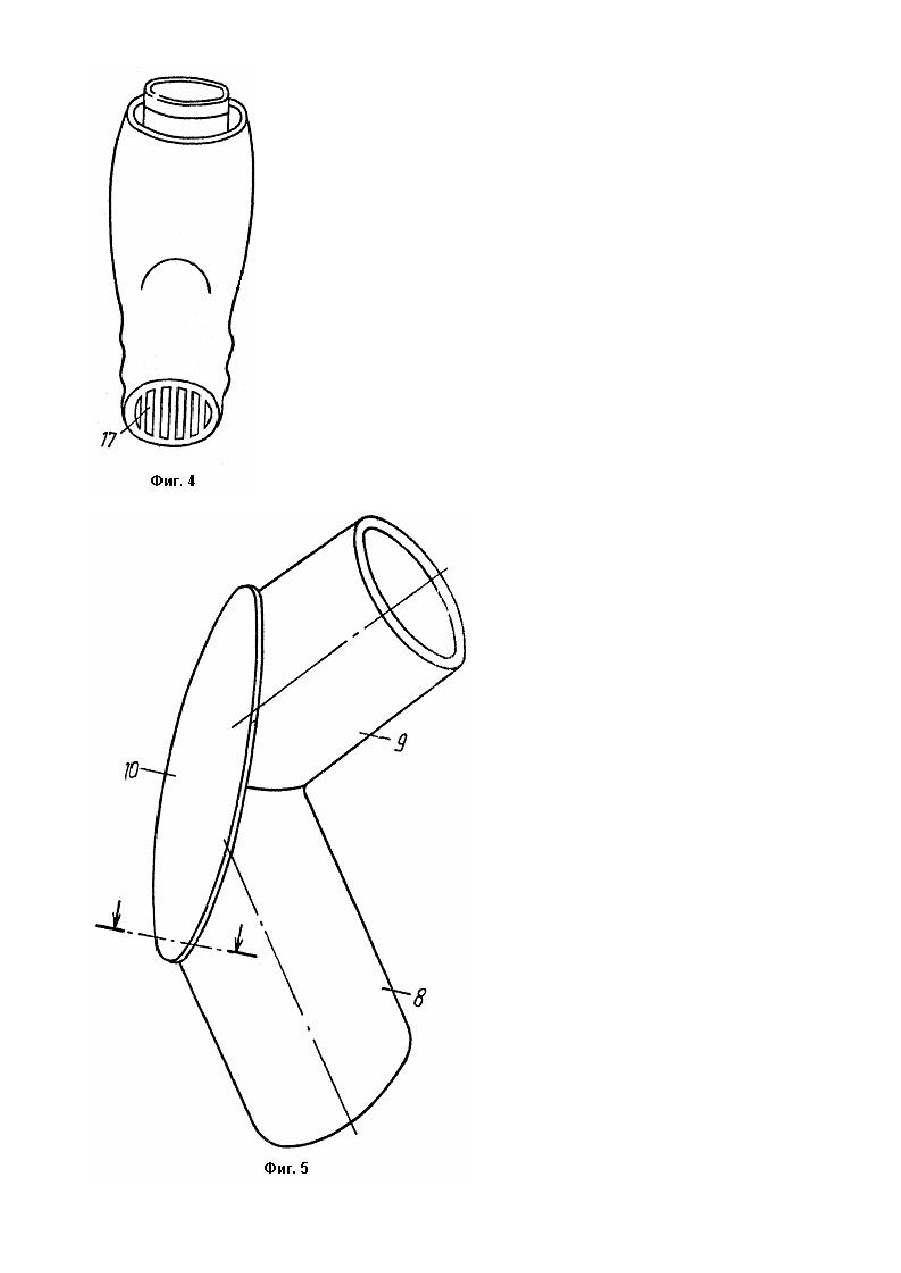

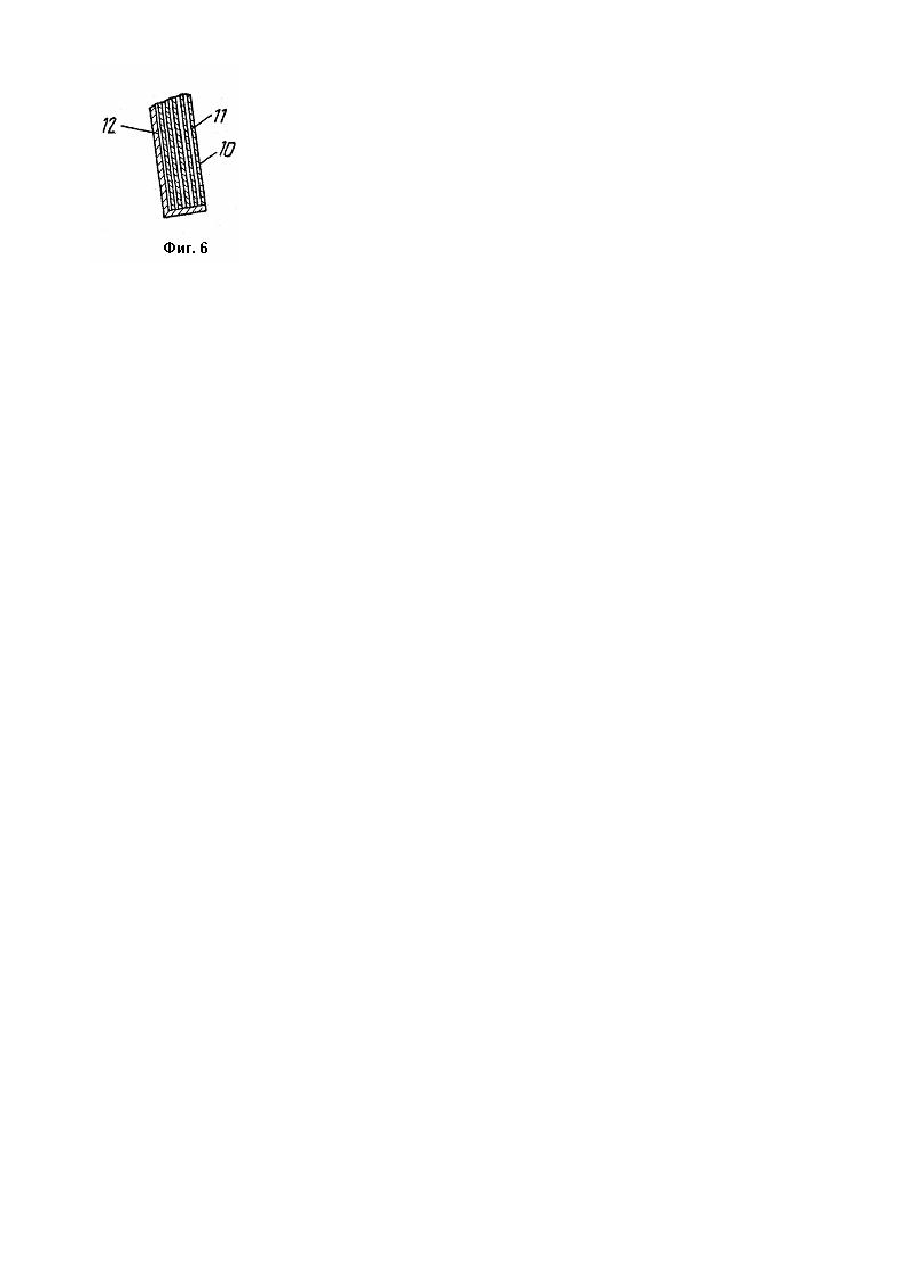

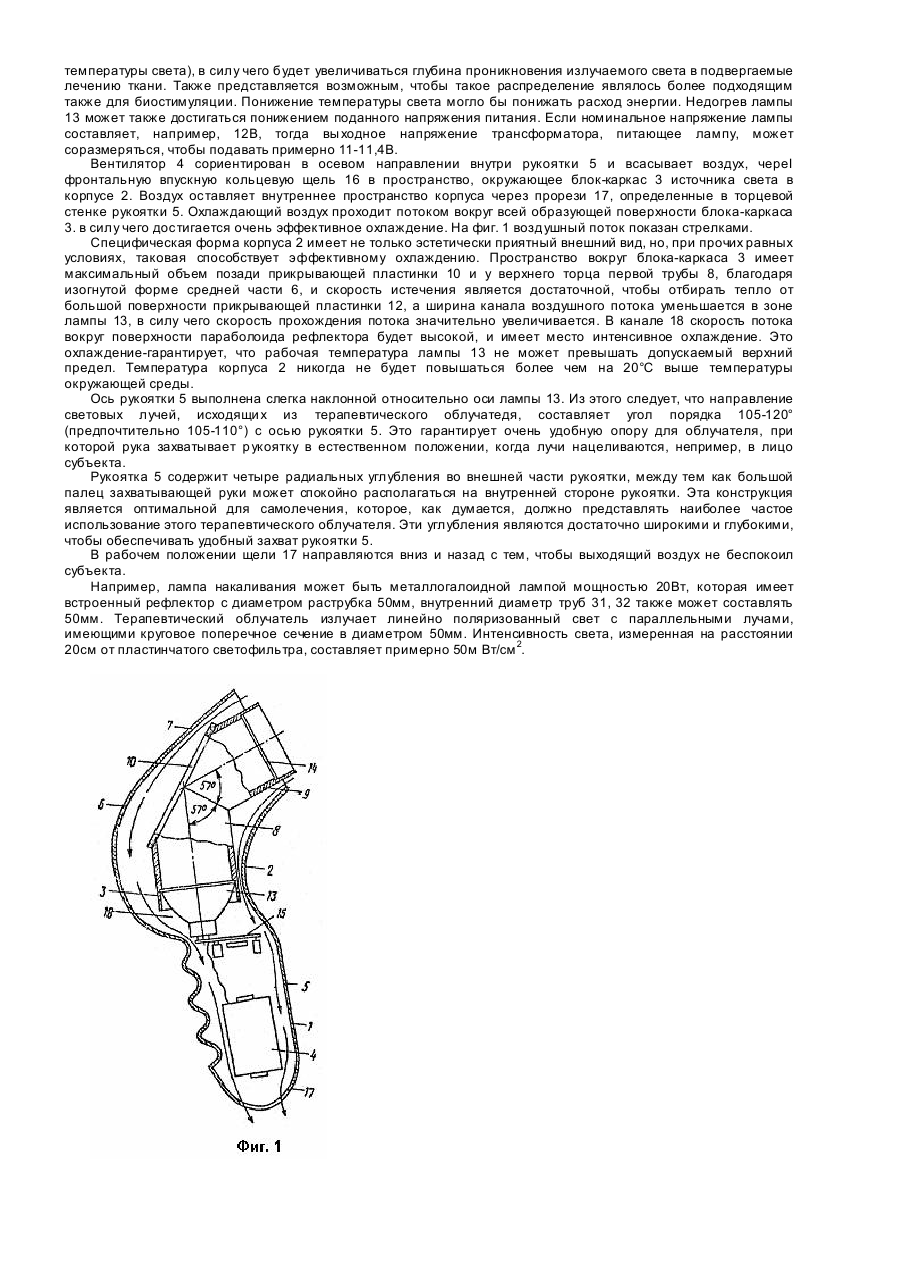

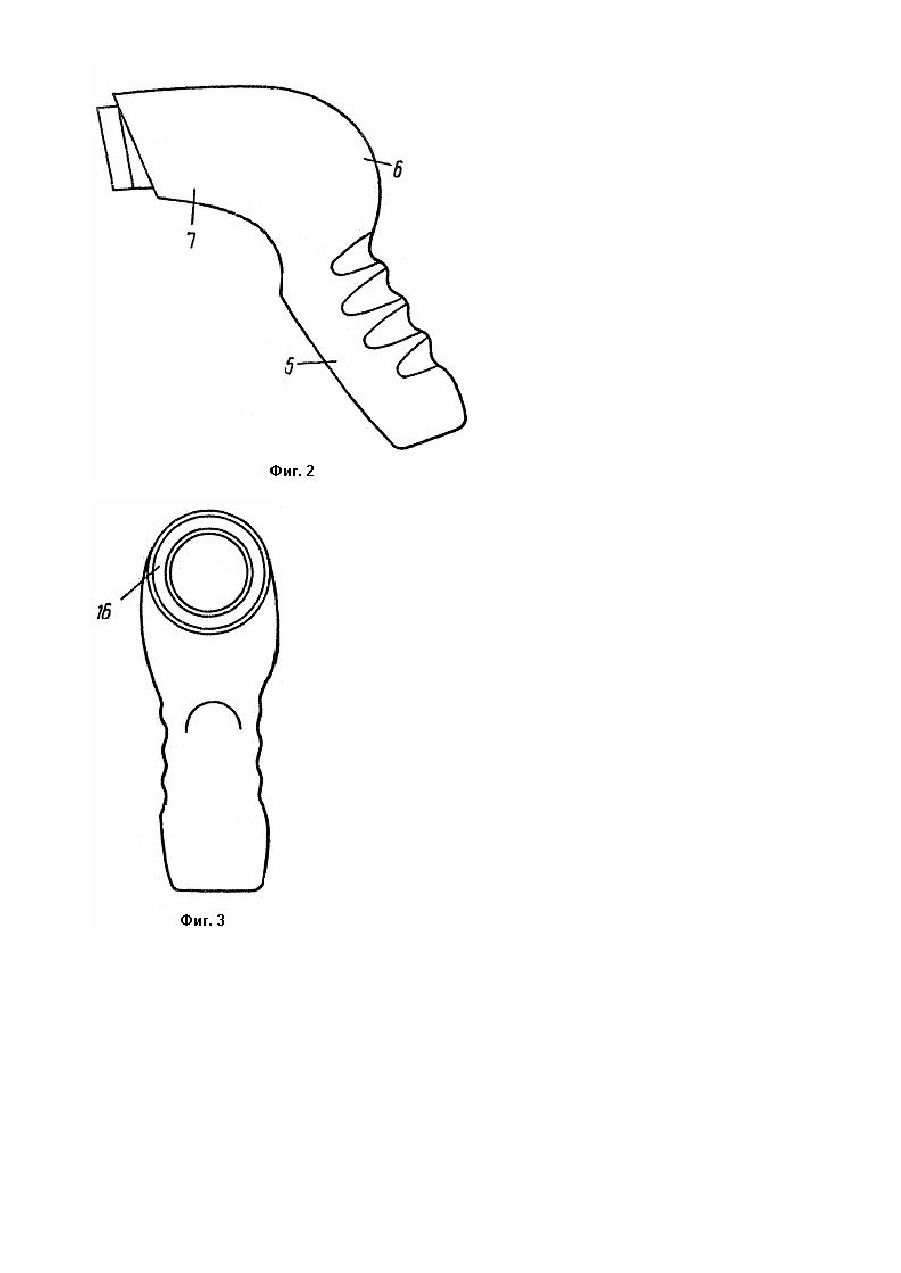

Изобретение относится к медицине, а именно к терапевтическому облучателю, излучающему поляризованный свет. Известен терапевтический излучатель, в котором используется поляризующий светофильтр. Этот фильтр является эффективным только в спектральной области длин волн видимого света, поэтому инфракрасные спектральные составляющие отфильтровываются. Этот облучатель обеспечивает параллельный выходной пучок сечением диаметром примерно 50мм, а потребляемая мощность этой лампы накаливания составляет 150Вт. Для охлаждения используется вентилятор. Все оптические элементы располагаются последовательно один за другим, Из-за высокой рабочей температуры корпуса используется отдельная опорная конструкция. Известен также терапевтический облучатель для биостимулирующей терапии, представляющий собой более усовершенствованную конструкцию. Здесь используется поляризатор брюстеровского типа, который является также эффективным в инфракрасной спектральной области длин волн. Благодаря использованию инфракрасных спектральных составляющих лампы накаливания, могло бы достигаться существенное снижение требуемой мощности лампы накаливания. Использование поляризатора брюстеровского типа требует, чтобы канал прохождения пучков световых лучей наклонялся под предопределенным углом, при котором направление выходного пучка составляет угол порядка 114° (удвоенная величина угла Брюстера) с главным направлением источника света. Это требование существенно предопределяет форму таких облучателей. В упомянутом выше типе облучателя использовался цилиндрический корпус, который содержал отдельную рукояточную часть и наклонно направленную переднюю часть. В этой передней части предусмотрены специальные фильтрующие элементы и стеклянная пластинка, чтобы защищать поверхность поляризатора от пыли, присутствующей во всасываемом внутрь воздухе. Охлаждение корпуса проектировалось таким образом, чтобы корпус оставался, по существу, открытым, что не могло надежно защищать чувствительные отражающие свет или прозрачнопропускающие поверхности от того, чтобы они не становились со временем пыльными. Использование большого и длинного цилиндрического корпуса с отдельной рукояткой затрудняло работу с облучателем, так как поддерживающая рука должна была воспринимать не только все устройства, а также поворачивающий момент, причем этот последний становился более ощутимым, когда терапия была полностью или частично направлена вниз. Ожидаемый эксплуатационный срок службы металлогалоидной лампы составляет в основном 200ч, а не отвечающее требованиям охлаждение может даже сократить этот срок. Цель изобретения - повышение комфортности при пользовании, а также дополнительная защита от пыли и улучшение условий охлаждения. На фиг. 1 показана лампа, разрез; на фиг. 2 - тоже, вид сбоку; на фиг. 3 -тоже, вид спепеди; на фиг. 4 - то же, вид спереди при наклонном положении лампы; на фиг. 5 - перспективное изображение внутреннего блокакаркаса; на фиг. 6 - часть поляризатора Брюстера в сечении. Лампа 1 содержит три основные части: корпус 2, блок-каркас с источником света 3 и вентилятор 4. Корпус 2 содержит рукоятку 5, изогнутую среднюю часть 6 и цилиндрическую переднюю часть 7. Форма этих частей корпуса представлена на фиг. 1-4. Корпус 2 состоит, предпочтительно, из пары согласующи хся пластмассовых половин, которые определяют полость для других конструкционных частей. Блок 3 источника света расположен коаксиально в средней и передней частях 6 и 7 корпуса 2 (показано на фиг. 1) таким образом, что блок-каркас 3 укреплен на некотором расстоянии от внутренней стенки корпуса 2. Блок-каркас 3 источника света содержит пару цилиндрических труб 8, 9, выполненных предпочтительно из металла, типа стали, сваренных вместе, и оси труб образуют угол 114°, который соответствуе т удвоенному брюстеровскому углу. Тр убы 8, 9 рассечены плоскостью и эллиптическая поверхность сечения покрывается поляризатором Брюстера 10. Поляризатор Брюстера 10 содержит совокупность (например, из пяти) плоскопараллельных эллиптических стеклянных пластин 11, которые отнесены друг от др уга на некоторое расстояние. С обратной стороны стеклянных пластинок 11 предусмотрена прикрывающая пластинка 12, которая выполнена, предпочтительно, из металлического листового материала и эта прикрывающая пластина крепится к трубам 8, 9 так, чтобы было уплотнение между ними. Для обеспечения улучшенной теплопередачи обе поверхности прикрывающей пластинки 12 окрашиваются в черный цвет. Расстояние разнесения между стеклянными пластинками 11 и между верхней пластинкой и прикрывающей пластинкой 12, а также между нижней стеклянной пластинкой и эллиптической опорной поверхностью труб 8, 9 обеспечивается тонкими пластиковыми прокладками. В задней торцевой части трубы 8 установлена лампа 13, предпочтительно, металлоколлоидная лампа, которая встраивается вместе с рефлектором, и передний край рефлектора прижимается к образованному по кольцу углублению тр убы 8 так, чтобы между ними обеспечивалось уплотнение. Лампа 13 излучает свет, главным образом, в осевом направлении, который содержит видимую и инфракрасную составляющие, и это т свет падает на поляризатор Брюстера 10 под углом 57°. Мо щность лампы составляет примерно 20Вт. Стеклянные пластинки 11 поляризатора Брюстера 10 отражают свет в направлении оси второй трубы 9, и это т отраженный свет поляризуется линейно. Неотраженные составляющие света падают на черную внутреннюю поверхность прикрывающей пластинки 12, а образованное тепло отводится наружу охлаждающим воздухом. Внутренняя полость блока 3 источника света закрывается и уплотняется желтым пластинчатым светофильтром 14 у фронтального торца трубы 9. Задача пластинчатого светофильтра 14 состоит, с одной стороны, в том, чтобы подавлять спектральные составляющие, с длиной волны ниже примерно 400-450нм (УФ) излучаемого света лампы 1, и, с др угой стороны, чтобы уплотнять и закрывать внутреннюю полость блока 3 источника света, в виду че го оптические свойства элементов этого блока не будут подвергаться воздействию какой-либо пыли, которая в противном случае могла бы собираться на нем. Монтажная плата с электрической схемой 15 расположена около цоколя лампы 13. которая удерживается в показанном положении посредством определенных элементов, прикрепленных к корпусу 2 (не показаны на чертеже). Монтажная плата приспособлена для подсоединения внутреннего конца соединительного шнура, размещения плавкого предохранителя и некоторого числа электрических деталей. Может представляться предпочтительным, если электрическое сопротивление, или другой ослабляющий элемент, соединяется последовательно с лампой 13, чтобы обеспечивать недостаточность нагрева примерно от 2 до 5%. Легкий недогрев лампы 13 увеличивает ее ожидаемый эксплуатационный срок службы и сдвигает спектральное распределение излучаемого света в направлении инфракрасной области спектра (понижением эффективной температуры света), в силу чего будет увеличиваться глубина проникновения излучаемого света в подвергаемые лечению ткани. Также представляется возможным, чтобы такое распределение являлось более подходящим также для биостимуляции. Понижение температуры света могло бы понижать расход энергии. Недогрев лампы 13 может также достигаться понижением поданного напряжения питания. Если номинальное напряжение лампы составляет, например, 12В, тогда вы ходное напряжение трансформатора, питающее лампу, может соразмеряться, чтобы подавать примерно 11-11,4В. Вентилятор 4 сориентирован в осевом направлении внутри рукоятки 5 и всасывает воздух, череІ фронтальную впускную кольцевую щель 16 в пространство, окружающее блок-каркас 3 источника света в корпусе 2. Воздух оставляет внутреннее пространство корпуса через прорези 17, определенные в торцевой стенке рукоятки 5. Охлаждающий воздух проходит потоком вокруг всей образующей поверхности блока-каркаса 3. в силу чего достигается очень эффективное охлаждение. На фиг. 1 воздушный поток показан стрелками. Специфическая форма корпуса 2 имеет не только эстетически приятный внешний вид, но, при прочих равных условиях, таковая способствует эффективному охлаждению. Пространство вокруг блока-каркаса 3 имеет максимальный объем позади прикрывающей пластинки 10 и у верхнего торца первой трубы 8, благодаря изогнутой форме средней части 6, и скорость истечения является достаточной, чтобы отбирать тепло от большой поверхности прикрывающей пластинки 12, а ширина канала воздушного потока уменьшается в зоне лампы 13, в силу чего скорость прохождения потока значительно увеличивается. В канале 18 скорость потока вокруг поверхности параболоида рефлектора будет высокой, и имеет место интенсивное охлаждение. Это охлаждение-гарантирует, что рабочая температура лампы 13 не может превышать допускаемый верхний предел. Температура корпуса 2 никогда не будет повышаться более чем на 20°С выше температуры окружающей среды. Ось рукоятки 5 выполнена слегка наклонной относительно оси лампы 13. Из этого следует, что направление световых лучей, исходящи х из терапевтического облучатедя, составляет угол порядка 105-120° (предпочтительно 105-110°) с осью рукоятки 5. Это гарантирует очень удобную опору для облучателя, при которой рука захватывает р укоятку в естественном положении, когда лучи нацеливаются, непример, в лицо субъекта. Рукоятка 5 содержит четыре радиальных углубления во внешней части рукоятки, между тем как большой палец захватывающей руки может спокойно располагаться на внутренней стороне рукоятки. Эта конструкция является оптимальной для самолечения, которое, как думается, должно представлять наиболее частое использование этого терапевтического облучателя. Эти углубления являются достаточно широкими и глубокими, чтобы обеспечивать удобный захват рукоятки 5. В рабочем положении щели 17 направляются вниз и назад с тем, чтобы выходящий воздух не беспокоил субъекта. Например, лампа накаливания может быть металлогалоидной лампой мощностью 20Вт, которая имеет встроенный рефлектор с диаметром раструбка 50мм, внутренний диаметр труб 31, 32 также может составлять 50мм. Терапевтический облучатель излучает линейно поляризованный свет с параллельными лучами, имеющими круговое поперечное сечение в диаметром 50мм. Интенсивность света, измеренная на расстоянии 20см от пластинчатого светофильтра, составляет примерно 50м Вт/см 2.
