Вертикально-осьовий вітродвигун з регульованим концентратором

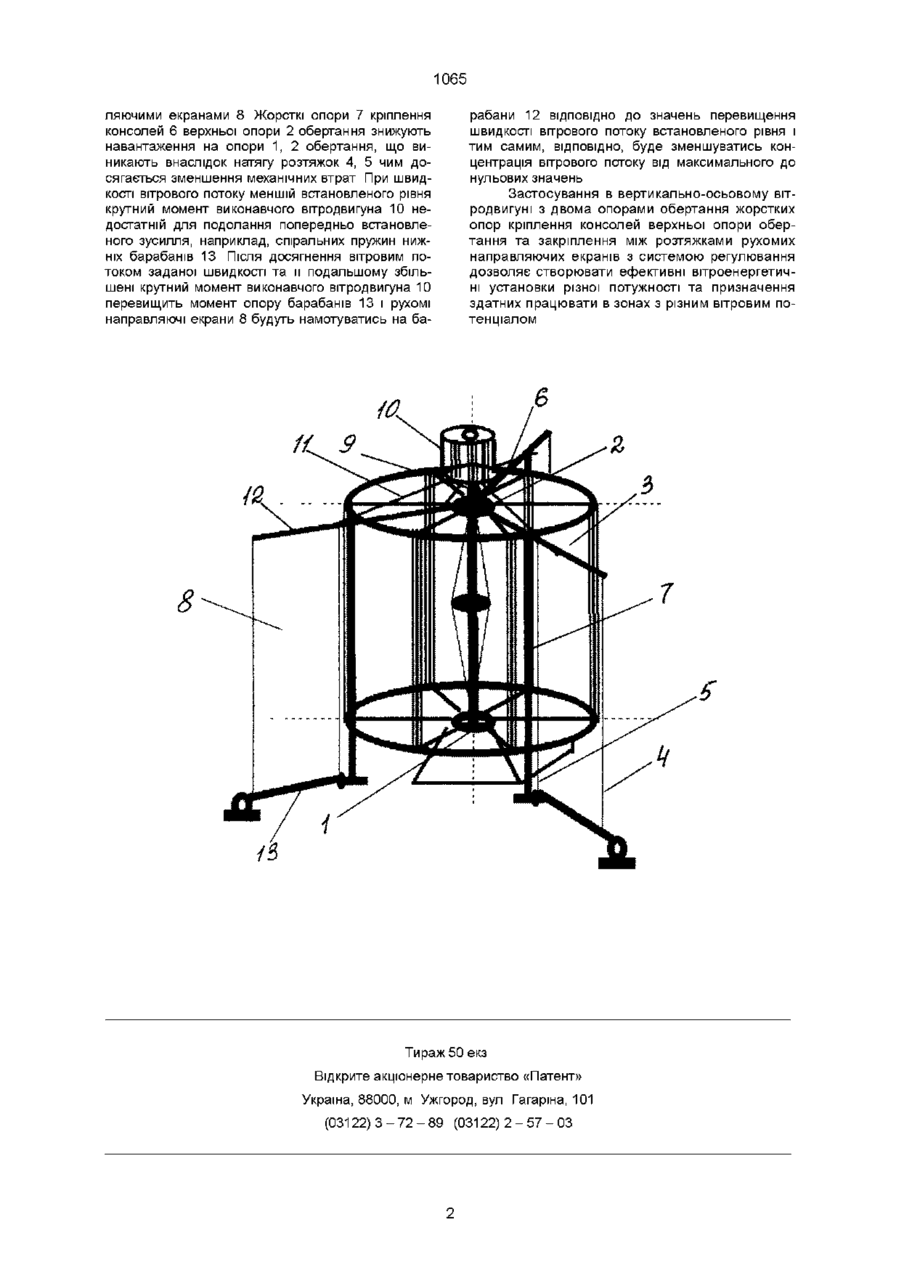

Вертикально-осьовий вітродвигун з регульованим концентратором, що містить нижню та верхню опори обертання, вітротурбіну та розтяжки, закріплені до консолей верхньої опори обертання, який відрізняється тим, що в нього введені жорсткі опори кріплення консолей верхньої опори обертання та рухомі напрямні екрани з системою регулювання, закріплені між розтяжками Винахід відноситься до галузі енергетичного машинобудування стосується установок для отримання корисної енергії від середовища що протікає, переважно повітряного і може бути використаний в вітроенергетичних установках різної потужності та призначення Найбільш близьким по технічній суті та сукупності признаків являється вертикально-осьовий вітродвигун (див Ветроэнергетика/Ред Д де Рензо М Энергоатомиздат, 1982 г, с 32, "в-7"), що містить нижню та верхню опори обертання, вітротурбіну, розтяжки закріплені до консолей верхньої опори обертання Недоліком цього пристрою є значні навантаження на опори обертання за рахунок ВІДПОВІДНОГО натягу розтяжок та порівняно великі габаритні розміри вітротурбіни для отримання заданої потужності В основу винаходу поставлена задача створення вертикально-осьового вітродвигуна з регульованим концентратором в якому за рахунок введення жорстких опор кріплення консолей верхньої опори та закріплених між розтяжками рухомих направляючих екранів з системою регулювання досягається можливість отримувати необхідну потужність при менших геометричних розмірах вітротурбіни та зменшувати концентрацію енергії вітрового потоку при збільшені крутного моменту або швидкості вітру вище заданого рівня Поставлена задача вирішується тим, що в вертикально-осьовому вітродвигуні з регульованим концентратором, що містить нижню та верхню опори обертання, вітротурбіну та розтяжки закріплені до консолей верхньої опори обертання згідно винаходу в нього введені жорсткі опори кріплення консолей верхньої опори обертання та ру хомі направляючі екрани з системою регулювання закріплені між розтяжками Введенням жорстких опор кріплення консолей верхньої опори обертання та рухомих направляючих екранів з системою регулювання досягається можливість збільшити крутний момент на валу вітродвигуна, за рахунок концентрації енергії потоку та зміни напрямку дії його на вітротурбіну, зниження навантажень на опори обертання, які виникають внаслідок натягу розтяжок та обмеження крутного моменту на валу вітротурбіни за рахунок регулювання рухомих направляючих екранів коли швидкість вітрового потоку перевищує заданий рівень На кресленні зображена схема вертикальноосьового вітродвигуна з регульованим концентратором Вертикально-осьовий вітродвигун з регульованим концентратором має (фіг 1) нижню та верхню опори 1, 2 обертання, вітротурбіну 3, розтяжки 4, 5, консолі 6 верхньої опори 2 обертання, жорсткі опори 7 кріплення консолей 6, направляючі екрани 8 закріплені між розтяжками 4, 5 та систему 9 регулювання, яка включає виконавчий вітродвигун 10 з системою 11 приводу верхніх барабанів 12 укладки направляючих екранів 8 та нижні барабани 13 укладки розтяжок 4, 5 Працює вертикально-осьовий вітродвигун з регульованим концентратором наступним чином Вітровий потік при взаємодії з направляючими екранами 8 прискорюється та змінює попередній напрямок, що сприяє зменшенню гальмівної сили на вітротурбіну 3 та збільшенню потужності за рахунок зростання швидкості потоку При цьому додаткове зростання потужності вітротурбіни 3 буде за рахунок додаткового розрідження за направ ю ю (О о 1065 ляючими екранами 8 Жорсткі опори 7 кріплення консолей 6 верхньої опори 2 обертання знижують навантаження на опори 1, 2 обертання, що виникають внаслідок натягу розтяжок 4, 5 чим досягається зменшення механічних втрат При швидкості вітрового потоку меншій встановленого рівня крутний момент виконавчого вітродвигуна 10 недостатній для подолання попередньо встановленого зусилля, наприклад, спіральних пружин нижніх барабанів 13 Після досягнення вітровим потоком заданої швидкості та и подальшому збільшені крутний момент виконавчого вітродвигуна 10 перевищить момент опору барабанів 13 і рухомі направляючі екрани 8 будуть намотуватись на ба рабани 12 ВІДПОВІДНО до значень перевищення швидкості вітрового потоку встановленого рівня і тим самим, ВІДПОВІДНО, буде зменшуватись концентрація вітрового потоку від максимального до нульових значень Застосування в вертикально-осьовому вітродвигуні з двома опорами обертання жорстких опор кріплення консолей верхньої опори обертання та закріплення між розтяжками рухомих направляючих екранів з системою регулювання дозволяє створювати ефективні вітроенергетичні установки різної потужності та призначення здатних працювати в зонах з різним вітровим потенціалом ft Z Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3
