Ложемент

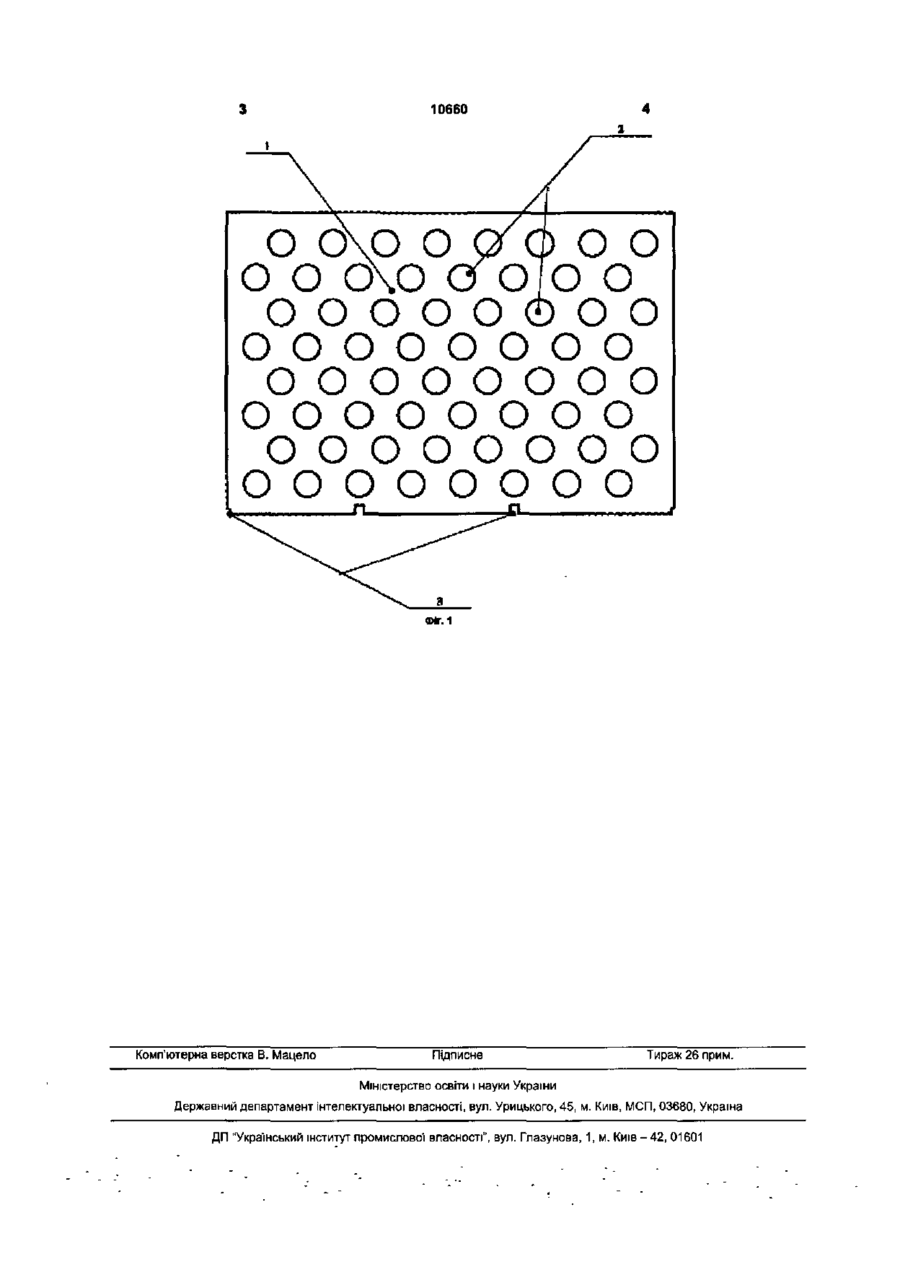

1. Ложемент, що виконаний у вигляді секції, який відрізняється тим, що він містить щонайме нше один ряд отворів, при цьому кожен ряд отворів містить щонайменше один отвір, отвори кожного ряду розташовані в секції у шаховому порядку, при цьому кожний горизонтальний ряд отворів виконаний на одній осі 2. Ложемент, який відрізняється тим, що додатково нижня частина ложемента містить щонайменше один паз. Корисна модель, що заявляється, відноситься до зберігання вантажів та зберігання будь-яких виробів І може бути використана як допоміжний засіб для жорсткого безконтактного упакування, фіксації та транспортування виробів. Відома упаковка з патентну RLJ 2237862, яка містить корпус с кришкою та розташованих, у цьому корпусі ложементів, які мають форму півкільця та фіксуючих пристроїв. Недоліками цієї упаковки є те, що вона призначена для зберігання та транспортування одного будь-якого виробу Задачею, що покладена в основу конструктивного рішення корисної моделі, є усунення цього недоліку, а саме використання ложемента для зберігання будь-якої, потрібної кількості виробів Ця задача вирішується тим, окремо використовують сам ложемент, виконаний у вигляді секції який має, щонайменше, один ряд отворів, при цьому кожен ряд отворів має, щонайменше, один отвір, отвори кожного ряду розташовані в секції у шаховому порядку, при цьому кожний горизонтальний ряд отворів виконаний на одній осі Додатково нижня частина ложементу має, щонайменше, один паз для встановлення ложементу на відповідне місце Конструкція ложементу наведена на креслені. На Фіг.1 представлений ложемент у вигляді секції 1, в якій розташовані ряди отворів. Отвори 2 розташовані у шаховому порядку, при цьому кожний ряд отворів 2 виконаний на одній осі Отвори 2 виконують потрібного розміру, а кількість рядів отворів та кількість самих отворів виконують у необхідній кількості яка буде достатня для розташування у ложементі відповідної кількості виробів. Нижня частина ложементу 1 може містить необхідні пази 3 для встановлення ложементу на відповідне місце. Використовують ложементи для зберігання будь-яких виробів, а зокрема виробів циліндричної форми. При зберіганні виробів з використанням ложементу використовують, звичайно, декілька ложементів Завдяки цьому досягається жорстке безконтактне зберігання виробів. Навантажують вироби в ложементи у ручному порядку. Ложементи можуть бути виконані з будь-якого матеріалу, та виготовляється серійно на стандартному обладнанні з використанням відомих технологічних операцій. СО to 10660 о сХр о оґо о о о о ело ооТо о оооооооо оооооооо оооооооо оооооооо оооооооо оооооооо ФІГ. 1 Комп'ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Киів-42, 01601
