Плоский зрівноважувальний канат

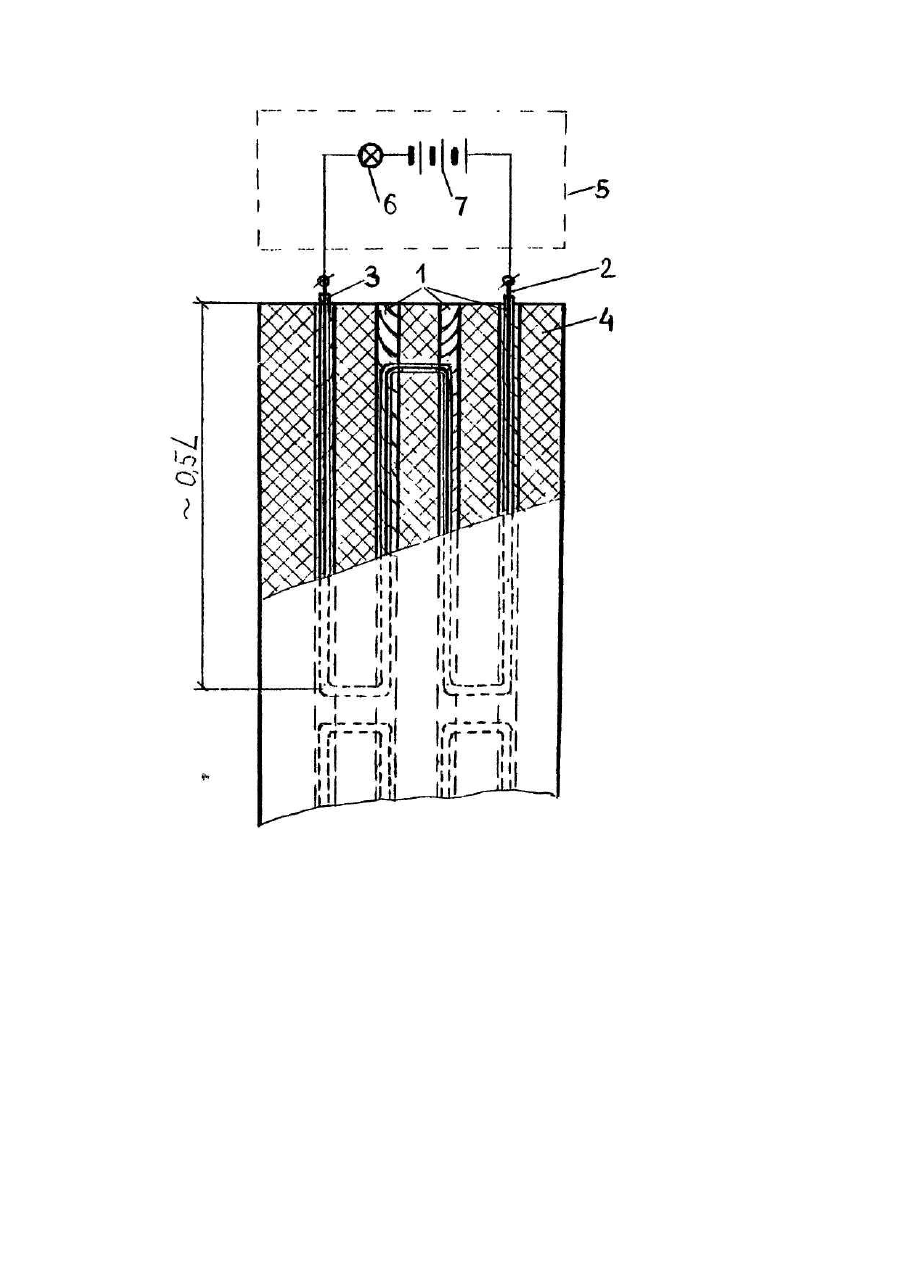

Изобретение относится к области транспортного машиностроения, конкретно к шахтным подъемным установкам. Известен плоский уравновешивающий резинотросовый канат [1], включающий проводник, запрессованный в резиновую оболочку между тросами. Недостатком такого устройства является невозможность контролировать повреждение тросов не соседних с проводником. Наиболее близким по технической сущности к заявляемому объекту является резинотросовая лента, включающая проводник, помещенный в резиновую оболочку ленты [2]. Проводник короткозамкнутый и выполнен в виде чередующи хся петель, расположенных перпендикулярно тросам. Устройство предназначено для контроля продольных порывов РТЛ и работает следующим образом. Острый предмет, попадающий вместе с загруженным материалом, пробивает ленту. Движущаяся лента разрезается этим предметом вдоль оси (тросы остаются целыми). При этом разрывается проводник и изменяется его токопроводность. По изменению токопроводности судят о наличии повреждения ленты. В известной резинотросовой ленте проводник, уложенный петлеобразно перпендикулярно тросам, деформируется при порывах тросов и разрушается при порыве значительного числа (более 10°/о) тросов в ленте, не обеспечивая контроль при повреждении одного, двух тросов, имеет сложную бесконтактную схему сьема сигнала, включающую передатчик, приемник с антеннами В основу изобретения поставлена задача усовершенствовать устройство таким образом, чтобы обеспечить прямой электрический контакт измерительного устройства и токопроводящего элемента и обеспечить разрушение токопроводящего елемента при порыве любого из тросов ленты, что обеспечит упрощение схемы снятия сигнала и срабатывание системы при разрыве любого из тросов. Это достигается тем, что в плоском уравновешивающем канате, содержащем систему параллельно расположенных тросов и петлеобразно уложенные токопроводящие элементы, запрессованные в резиновую матрицу, согласно изобретению, два токопроводящих элемента электроизолированы от резиновой матрицы, некороткозамкнуты, к их концам подключены устройства контроля их токопроводности и помещены в оба конца уравновешивающего каната на участках длиной не более 50°/о длины каната, петли токопроводящего элемента уложены вдоль тросов, причем над каждым из тросов расположена одна ветвь петли каждого токопроводящего элемента, что приводит к упрощению схемы съема сигнала и обеспечению контроля порывов любого из тросов. Предлагаемое техническое решение не следует явным образом и известного уровня техники, т.к. из последнего не выявляется влияние существенных признаков этого изобретения на достижение нового технического результата. На чертеже изображен один конец плоского уравновешивающего каната с частичным разрезом. Второй конец каната имеет аналогичное устройство. Плоский уравновешивающий канат состоит из системы параллельно расположенных тросов (1), двух петлеобразно уложенных токопроводящих элементов (2), покрытых электроизоляционным слоем (3), запрессованных в оба конца каната в резиновую матрицу (4). К концам каждого токопроводящего элемента подключены устройства контроля их целостности (5), выполненные в виде сигнальной лампы (6), подключенной к источнику питания (7). Устройство работает следующим образом. При порыве одного из тросов его концы в месте разрыва расходятся, образуя зазор, что приводит к разрыву токопроводящего элемента, что приводит к срабатыванию системы. Наличие электроизоляции предотвращает перемыкание разрыва токопроводящего элемента тросом. Так как плоский уравновешивающий канат нагружен только собственным весом, максимальное тяговое усилие реализуется у его концов. Установка двух токопроводящих элементов у концов каната обеспечивает возможность контроля состояния каната на участках с максимальным натяжением. При этом длины участков, на которых контролируется состояние канатов, не должны превышать 50% его общей длины. Применение устройства позволяет упростить конструкцию системы контроля целостности проводника, заменив схему бесконтактного съема сигнала на прямую, повысить эффективность контроля, так как система будет срабатывать при порыве любого из тросов.
