Натяжний пристрій канату

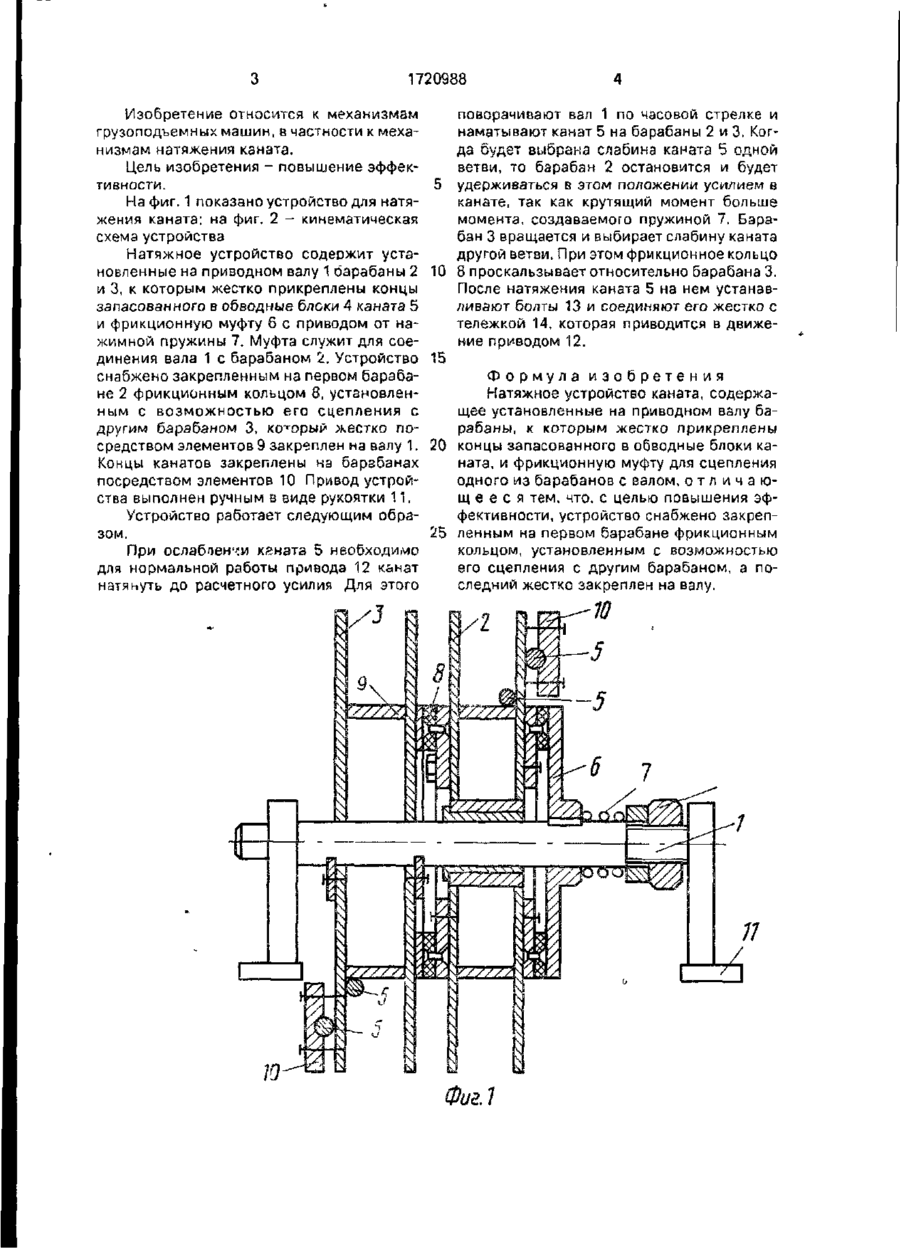

Изобретение относится к механизмам натяжения кзнатов грузоподъемных машин. Цель изобретения - повышение эффективности. Для натяжения каната 5 поворачива ют вал 1 по часовой стрелке и наматывают канат 5 на барабаны 2 и 3. Когда будет выбрана слабина каната 5 одной ветви, то барабан 2 остановится и будет удерживаться в этом положении усилием а канате 5, так как крутящий момент будет больше момента, создаваемого пружиной Барабан 3 будет вращаться и аыбирзть слабину каната 5 другой ветви. При этом фрикционное кольцо будет проскальзывать относительно барабана 3 После натяжения каната 5 на нем устанавливают болты 13 для его соединения с тележкой 14 2 ил. т С о чэ с» со Лиг? 1720988 Изобретение относится к механизмам грузоподъемных машин, в частности к механизмам натяжения каната. Цель изобретения - повышение эффективности. На фиг. 1 показано устройство для натяжения каната; на фиг. 2 - кинематическая схема устройства Натяжное устройство содержит установленные на приводном валу 1 барабаны 2 и 3, к которым жестко прикреплены концы запасованного в обводные блоки 4 каната 5 и фрикционную муфту б с приводом от нажимной пружины 7. Муфта служит для соединения вала 1 с барабаном 2. Устройство снабжено закрепленным на первом барабане 2 фрикционным кольцом 8, установленным с возможностью его сцепления с другим барабаном 3, ко т орый жестко посредством элементов 9 закреплен на валу 1. Концы канатов закреплены на барабанах посредством элементов 10 Привод устройства выполнен ручным в виде рукоятки 11. Устройство работает следующим образом. При ослабоенчи каната 5 необходимо для нормальной работы привода 12 канат натянуть до расчетного усилия Для этого поворачивают вал 1 по часовой стрелке и наматывают канат 5 на барабаны 2 и 3. Когда будет выбрана слабина каната 5 одной ветви, то барабан 2 остановится и будет удерживаться в этом положении усилием в канате, так как крутящий момент больше момента, создаваемого пружиной 7. Барабан 3 вращается и выбирает слабину каната другой ветви. При этом фрикционное кольцо 10 8 проскальзывает относительно барабана 3. После натяжения каната 5 на нем устанавливают болты 13 и соединяют его жестко с тележкой 14, которая приводится в движение приводом 12. 15 Формула изобретения Натяжное устройство каната, содержащее установленные на приводном валу барабаны, к которым жестко прикреплены 20 концы запасованного в обводные блоки каната, и фрикционную муфту для сцепления одного из барабанов с валом, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности, устройство снабжено закреп25 ленным на первом барабане фрикционным кольцом, установленным с возможностью его сцепления с другим барабаном, а последний жестко закреплен на валу. 1720988 10 15 20 25 ЗО 35 40 45 50 Редактор А.Мотыль Составитель С.Романов Техред М.Моргентал Корректор Н.Ревская Заказ 923 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35. Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
