Плоский зрівноважуючий канат

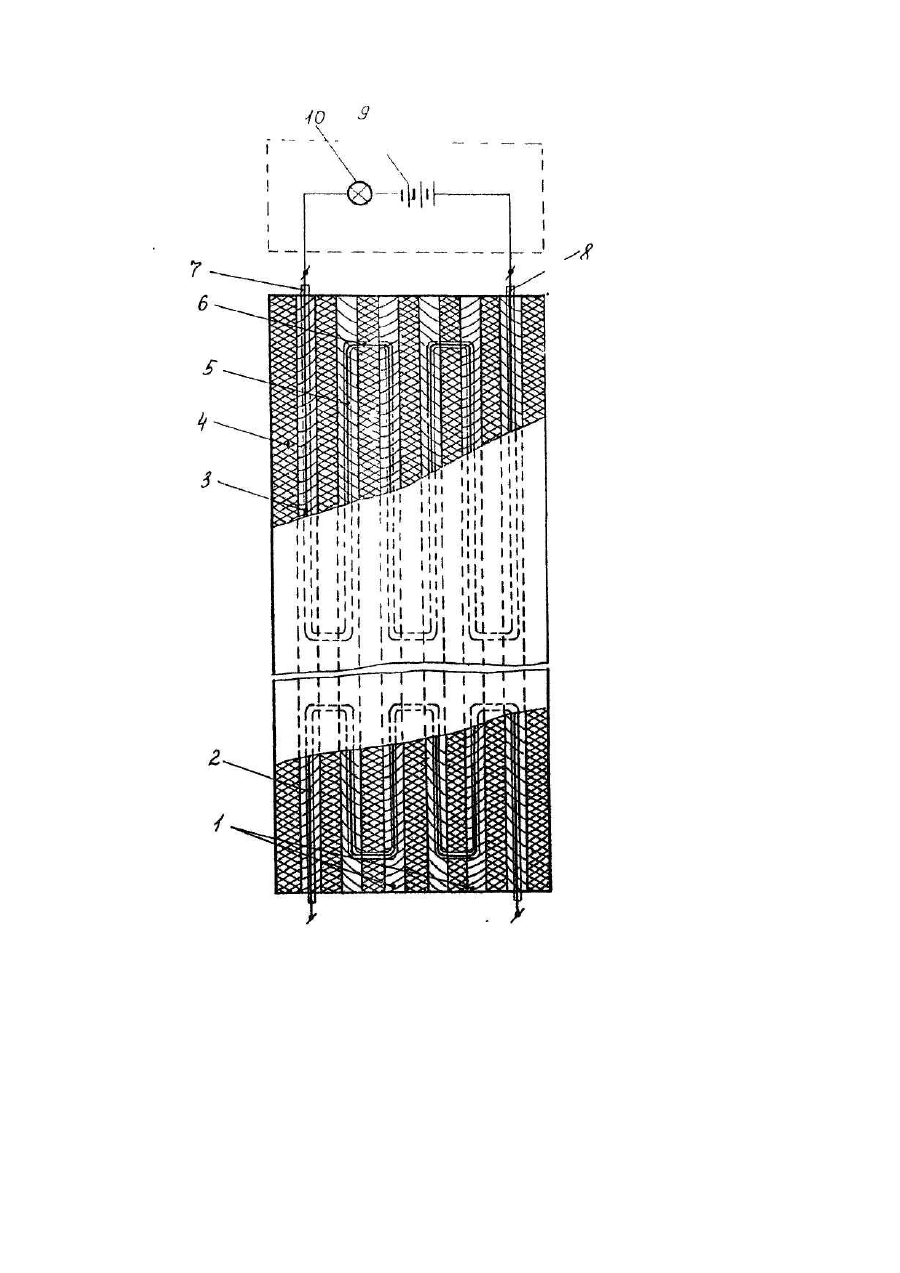

Изобретение относится к области транспортного машиностроения и может быть использовано в резинотросовых лентах и канатах подъемно-транспортных установок. Наиболее близким по технической сущности к заявляемому объекту является конвейерная лента, включающая систему продольных тросов и металлический корд, заключенные в резиновую обкладку. Металлический корд используется в целью увеличения магнитной восприимчивости ленты [2]. В основу изобретения поставлена задача усовершенствовать плоский уравновешивающий канат, в котором новое выполнение металлического корда позволило бы обеспечить электрическую восприимчивость каната и за счет этого повысить его эксплуатационные свойства, а также упростить конструкцию корда и каната в целом. Поставленная задача решается тем, что в плоском уравновешивающем канате, включающем систему продольных тросов и металлический корд, заключенные в резиновую обкладку, согласно изобретению металлический корд выполнен составным, при этом каждая часть металлического корда образована продольными и поперечными участками ломаной линии, концы которой выведены на торцевую поверхность каната. Продольные участки ломаной линии металлического корда совмещены с направлением тросов. Части составного металлического корда размещены у концов уравновешивающего каната. Благодаря тому, что каркас образован продольными и поперечными участками ломаной линии создаются условия для вывода концов корда на поверхность каната, их прямого подключения к контролирующим приборам и оценки их целостности. Таким образом заявляемый канат обладает свойством электрической восприимчивости, позволяющий осуществлять его электрический контроль в процессе работы, тем самым повысить его эксплуатационные свойства. Кроме того, заявляемое решение металлического корда отличается простотой конструктивного исполнения и наряду с приданием ему свойства электрической восприимчивости, он обеспечивает защиту резиновой обкладки от внешних механических повреждений, варьируя при этом шагом ломаной линии. Сущность изобретения поясняется чертежом, на котором изображен плоский уравновешивающий канат. Плоский уравновешивающий канат содержит систему продольных тросов 1, составной металлический корд из частей 2,3, заключенные в резиновую обкладку 4. Каждая часть 2,3 металлического корда образована продольными 5 и поперечными 6 участками ломаной линии, концы 7, 8, которой выведены на торцевую поверхность каната и размещены у концов каната, т.е. на участках с максимальным натяжением. Концы 7, 8 ломаной линии каждой части 2, 3 металлического корда подключены к контролирующим приборам, состоящим из источника тока и сигнального элемента 10. Продольные участки 5 ломаной, линии каждой части 2, 3 металлического корда совмещены с направлением тросов 1. Устройство работает следующим образом. Плоский уравновешивающий канат закрепляют к днищам одного и второго подъемных сосудов (клеть или скип) подъемной установки (на чертеже не показано). При чрезмерной вытяжке или обрыве одного или нескольких тросов 1 обрываются продольные 5 или поперечные 6 участки в одной или нескольких составных частях 2,3 металлического корда, за счет адгезионной связи с резиновой обкладкой 4. При обрыве участков 5, 6 ломаной линии металлического корда, его сопротивление резко увеличивается. Поскольку металлический корд является элементом электрической цепи, то любое изменение электрического параметра, в частности сопротивления, приводит к срабатыванию контролирующего прибора из источника тока 9 и сигнального элемента 10. Таким образом, за счет прямого подключения концов 7,8 металлического корда к контролирующим приборам обеспечивается электрическая восприимчивость каната в целом, позволяющая осуществлять эффективный контроль за состоянием тросов 1 уравновешивающего каната в процессе его работы. Контроль величины сопротивления металлического корда позволит значительно повысить эксплуатационные свойства каната. Этому также способствует размещение продельных участков 5 ломаной линии металлического корда, совмещенных с направлением тросов. Металлический корд, образованный участками ломаной линии, обеспечивает защиту резиновой обкладки от внешних механических повреждений, при которых аналогично вышеизложенному происходит обрыв или утонение участков корда и срабатывание контрольных приборов. Заявляемый канат согласно изобретению имеет простую конструкцию, позволяющую разместить концы металлического корда на поверхности каната, тем самым обеспечить его электрическую восприимчивость, создать условия для контроля тросов каната и предотвратить их массовый порыв и развитие аварийных ситуаций.
