Пристрій для лікування переломів і післятравматичних деформацій нижньої щелепи

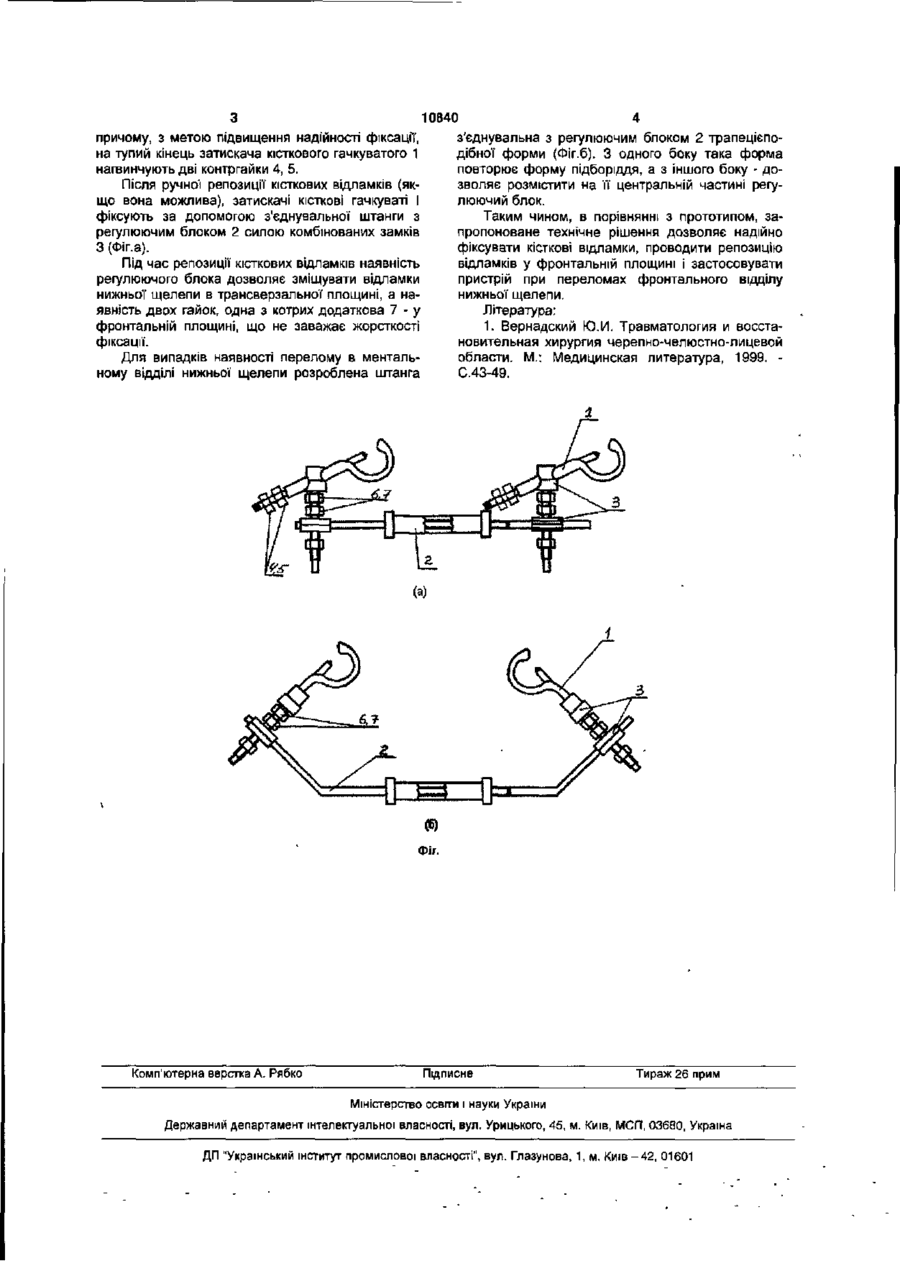

Пристрій для лікування переломів і післятравматичних деформацій нижньої щелепи, що міс тить затискач кістковий гачкуватий, з'єднувальну штангу з регулюючим блоком, комбіновані замки, який відрізняється тим, що затискач кістковий гачкуватий містить дві додаткові контргайки, з'єднувальна штанга з регулюючим блоком виконана прямою або у вигляді трапеції, а замок комбінований має подовжений гвинтовий стрижень з двома додатковими гайками для зміщення кісткових відламків у фронтальній площині. Корисна модель відноситься до медицини, а саме до хірургічної стоматології, і може бути використана при лікуванні переломів і після травматичних деформацій нижньої щелепи. Найбільш близьким до заявленого технічного рішення є апарат Рудько та його модифікації [1], який містить затискачі кісткові гачкуваті, штангу з'єднувальну з регулюючим блоком, які з'єднаються один з одним за допомогою замків комбінованих, що дозволяє проводити позавогнищевий черезшкірний остеосинтез з можливістю репозиції відламків в трансверзальній площині. Однак, недоліками вказаного технічного рішення є неможливість пересування відламків у фронтальній площині, ненадійна фіксація кісткових відламків, неможливість застосування пристрою при переломах фронтального відділу нижньої щелепи. В основу корисної моделі поставлена задача розробки пристрою для лікування переломів та післятравматичних деформацій нижньої щелепи, яке містить модифіковані затискачі кісткові гачкуваті, з'єднувальну штангу з регулюючим блоком у двох варіантах, які з'єднуються одне з одним за допомогою удосконалених комбінованих замків, що дозволить надійно фіксувати кісткові відламки, проводити репозицію відламків також у фронтальній площині і застосовувати пристрій при переломах фронтального відділу нижньої щелепи. Поставлена задача вирішується тим, що, згідно корисної моделі, затискач кістковий гачкуватий містить дві додаткові контргайки, з'єднувальна штанга з регулюючим блоком -виконана прямою або у вигляді трапеції, а замок комбінований має подовжений гвинтовий стрижень з двома додатковими гайками для зміщення кісткових відламків у фронтальній площині. Запропонований пристрій представлено на Фіг. (а, б), де: 1 - затискач кістковий гачкуватий; 2 - штанга з'єднувальна з регулюючим блоком; 3 - замок комбінований; 4, 5 - контргайки затискача кісткового гачкуватого; 6, 7 - додаткові гайки замка комбінованого. У пристрої затискач кістковий гачкуватий 1 на своєму неробочому кінці має дві нагвинчені контргайки 4,5, які попереджують розгвинчення затискача кісткового гачкуватого 1 і, таким чином, зберігають жорсткість фіксації кісткового відламку. Кінець затискача кісткового гачкуватого 1 уставляють у відповідний паз замка комбінованого З, після чого фіксують першою з додаткових гайок 6. Один з кінців з'єднувальної штанги з регулюючим блоком 2 вводять у відповідний паз замка комбінованого 3, що закріплений двома гайками (фіга, позиція 7). Одночасне зміщення вказаних гайок уздовж повздовжнього стрижня замка комбінованого 3 призводить до зміщення конструкції у фронтальній площині і таким чином репозиції кісткового відламка у даному напрямку. Пристрій працює таким чином. Після місцевої' інфільтраційної анестезії роблять крізь шкірний розтин в області нижнього краю кісткового відламка, частково оголюють кістку и фіксують на неї затискач кістковий гачкуватий 1, (21,и200507523 (22, 28.07.2005 (24,15.11.2005 00 о О) причому, з метою підвищення надійності фіксації, на тупий кінець затискача кісткового гачкуватого 1 нагвинчують дві контргайки 4, 5. Після ручної репозиції кісткових відламків {якщо вона можлива), затискачі кісткові гачкуваті І фіксують за допомогою з'єднувальної штанги з регулюючим блоком 2 силою комбінованих замків З (Фіга). Під час репозиції кісткових відламків наявність регулюючого блока дозволяє зміщувати відламки нижньої щелепи в трансверзальної площині, а наявність двох гайок, одна з котрих додаткова 7 - у фронтальній площині, що не заважає жорсткості фіксації. Для випадків наявності перелому в ментальному відділі нижньої щелепи розроблена штанга 10840 з'єднувальна з регулюючим блоком 2 трапецієподібної форми (Фіг.б). З одного боку така форма повторює форму підборіддя, а з іншого боку - дозволяє розмістити на її центральній частині регулюючий блок. Таким чином, в порівнянні з прототипом, запропоноване технічне рішення дозволяє надійно фіксувати кісткові відламки, проводити репозицію відламків у фронтальній площині і застосовувати пристрій при переломах фронтального відділу нижньої щелепи. Література: 1. Вернадский Ю.И. Травматология и восстановительная хирургия черепно-челюстно-лицевой области. М.: Медицинская литература, 1999. С.43-49. (а) (б) Фіг. Комп'ютерна верстка А. Рябко Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
