Пристрій для лікування переломів кісток середньої зони обличчя та їх післятравматичних деформацій
Номер патенту: 29816
Опубліковано: 15.11.2000
Автори: Парасочкіна Вікторія Володимирівна, Лозенко Петро Андрійович, Карук Євген Венедиктович, Вакуленко Василь Іванович
Формула / Реферат
Пристрій для лікування переломів кісток середньої зони обличчя та їх післятравматичних деформацій, який містить опорну головну пластину, опорний і спрямовуючий стержні, який відрізняється тим, що проксімальний кінець спрямовуючого стержня являє собою регулюючо-фіксуючий затиск, який включає опорну втулку, спрямовуючу пластинку, порожній гвинт, через який пропущена дротяна лігатура з тензопоказником на ній, фіксована втулкою з фіксуючим гвинтом.
Текст

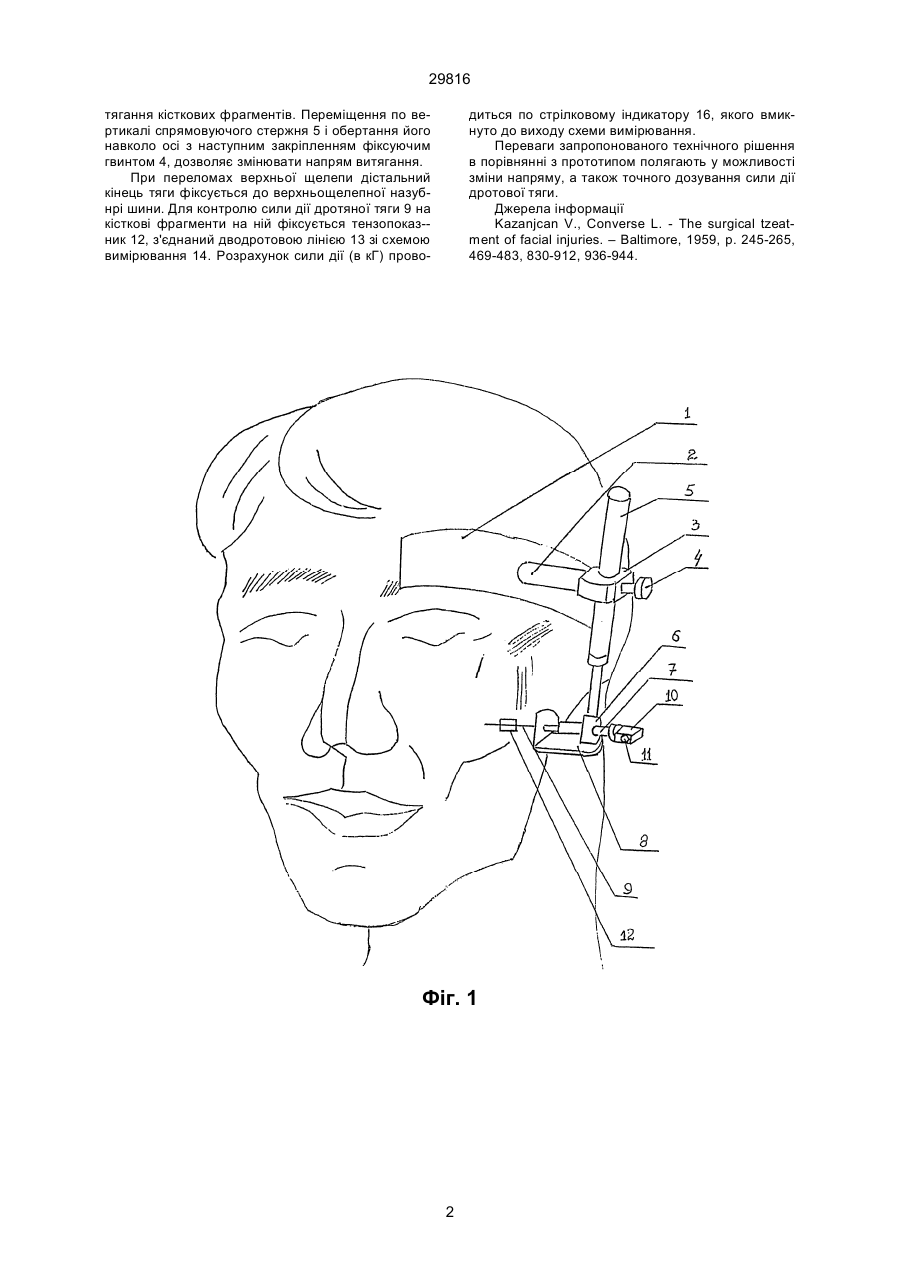

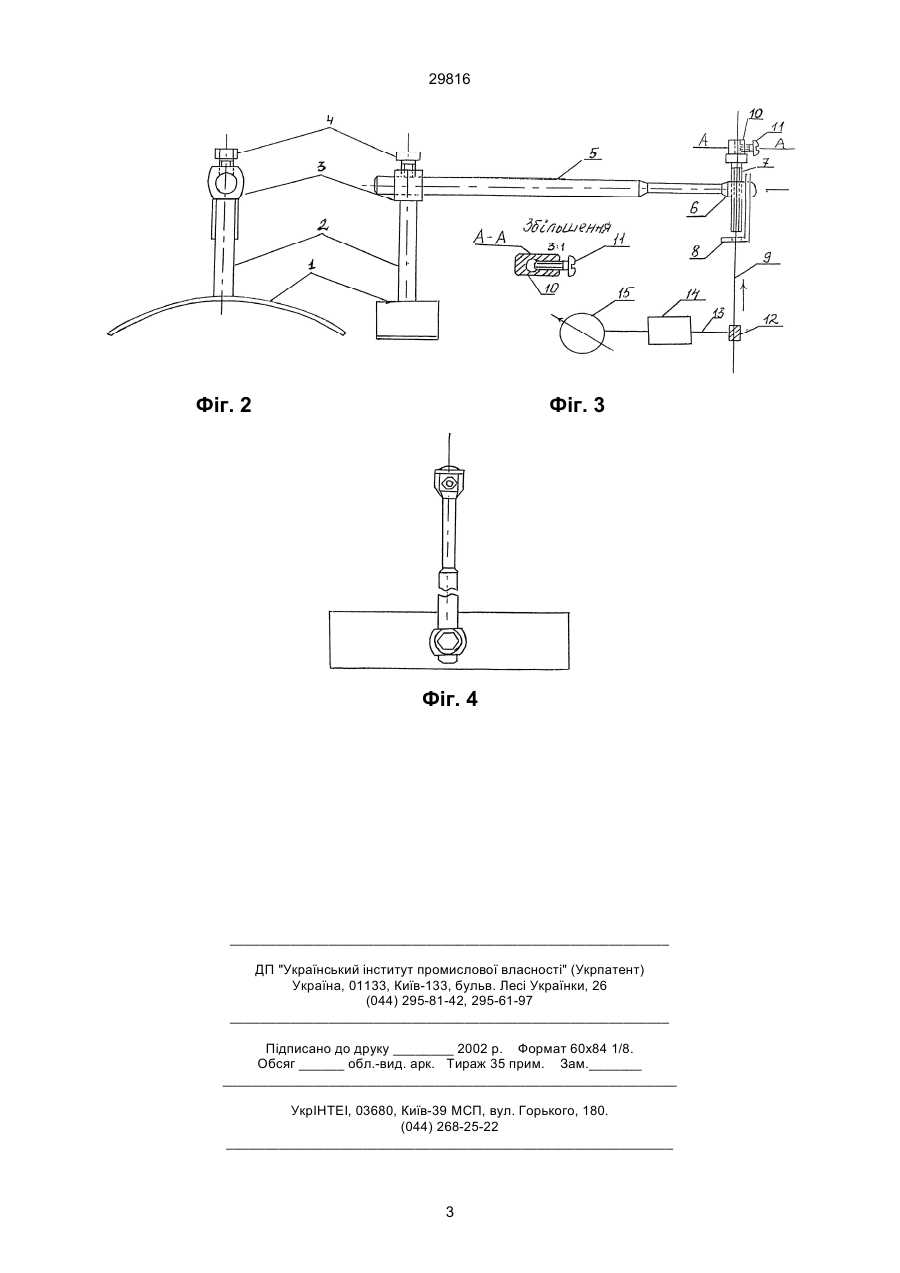

Пристрій для лікування переломів кісток середньої зони обличчя та їх післятравматичних деформацій, який містить опорну головну пластину, опорний і спрямовуючий стержні, який відрізняється тим, що проксімальний кінець спрямовуючого стержня являє собою регулюючо-фіксуючий зитиск, який включає опорну втулку, спрямовуючу пластинку, порожній гвинт, через який пропущена дротяна лігатура з тензопоказникон на ній, фіксована втулкою з фіксуючим гвинтом. (19) (21) 97073746 (22) 28.11.1997 (24) 15.11.2000 (33) UA (46) 15.11.2000, Бюл. № 6, 2000 р. (72) Вакуленко Василь Іванович, Карук Євген Венедиктович, Лозенко Петро Андрійович, Парасочкіна Вікторія Володимирівна (73) ОДЕСЬКИЙ ДЕРЖАВНИЙ МЕДИЧНИЙ УНІВЕРСИТЕТ 29816 тягання кісткових фрагментів. Переміщення по вертикалі спрямовуючого стержня 5 і обертання його навколо осі з наступним закріпленням фіксуючим гвинтом 4, дозволяє змінювати напрям витягання. При переломах верхньої щелепи дістальний кінець тяги фіксується до верхньощелепної назубнрі шини. Для контролю сили дії дротяної тяги 9 на кісткові фрагменти на ній фіксується тензопоказ-ник 12, з'єднаний дводротовою лінією 13 зі схемою вимірювання 14. Розрахунок сили дії (в кГ) прово диться по стрілковому індикатору 16, якого вмикнуто до виходу схеми вимірювання. Переваги запропонованого технічного рішення в порівнянні з прототипом полягають у можливості зміни напряму, а також точного дозування сили дії дротової тяги. Джерела інформації Kazanjcan V., Converse L. - The surgical tzeatment of facial injuries. – Baltimore, 1959, р. 245-265, 469-483, 830-912, 936-944. Фіг. 1 2 29816 Фіг. 2 Фіг. 3 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for medical treatment of facial skeleton fractures, in particular its middle area, and their posttraumatic deformations
Автори англійськоюVakulenko Vasyl Ivanovych, Karuk Yevhen Venedyktovych, Lozenko Petro Andriiovych, Parasochkina Viktoriia Volodymyrivna
Назва патенту російськоюУстройство для лечения переломов костей средней зоны лица и их посттравматических деформаций
Автори російськоюВакуленко Василий Иванович, Карук Евгений Венедиктович, Лозенко Петр Андреевич, Парасочкина Виктория Владимировна
МПК / Мітки
МПК: A61B 17/60
Мітки: переломів, деформацій, післятравматичних, зони, лікування, кісток, середньої, пристрій, обличчя
