Комплект пакувальний транспортний птк1в-180н

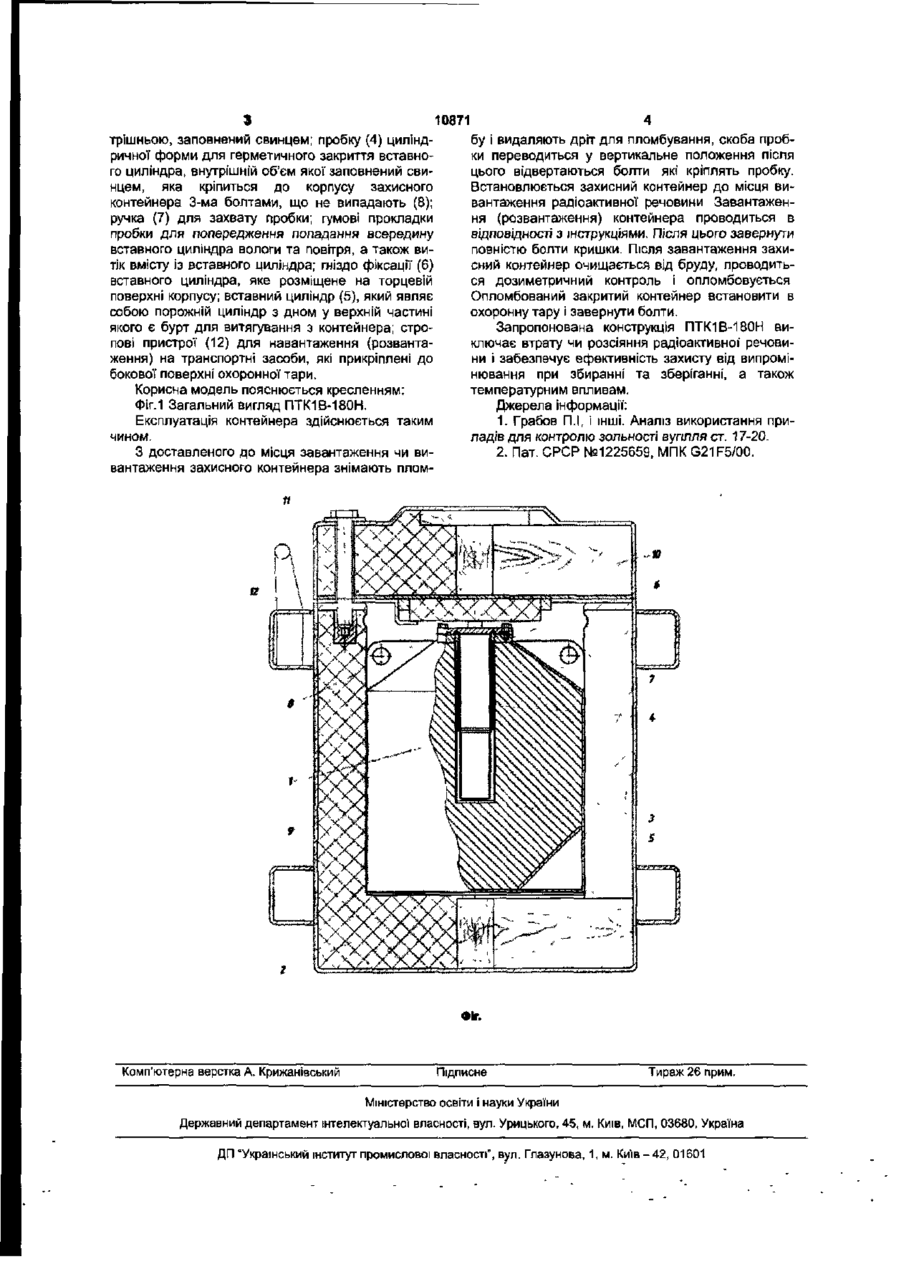

1 Комплект пакувальний транспортний для збирання і тимчасового зберігання гаммарадіоактивних речовин, а також речовин, що випромінюють гамма-кванти у сполученні з альфаабо бета-частинками, який містить захисний кон тейнер циліндричної форми, вставний циліндр з гніздом, пробкою для вставного циліндра, вузол фіксації, який відрізняється тим, що внутрішній об'єм захисного циліндра між обичайкою зовнішньою І обичайкою внутрішньою заповнений свинцем. 2. Комплект за п. 1, який відрізняється тим, що внутрішній об'єм пробки вставного циліндра заповнений свинцем. 3. Комплект за п. 1, який відрізняється тим, що захисний контейнер встановлений в охоронну тару з кришкою. Корисна модель відноситься до захисних контейнерів і призначена для збирання та тимчасового збереження радіоактивних речовин, а також радіоактивних речовин випромінюючих гаммакванту у сполучені з альфа або, бета-частинками. Відомий контейнер [1] для джерел випромінювань, який містить захисний корпус циліндричної форми, вставний циліндр, з пиловологозахисною прокладкою, гніздом і утримувач джерела випромінювання з притискним елементом, механізми переміщення і фіксації джерела випромінювання в робоче положення. Недоліком відомого контейнера являється те, що конструкція контейнера не дозволяє здійснювати його зарядку І перезарядку без повної розбирання і тому погіршуються умови радіаційної' безпеки обслуговуючого персоналу Найбільш близьким по технічній суті є обраний в якості прототипу робочий контейнер для джерела випромінювання [2] який містить захисний корпус циліндричної форми, обертовий вставний циліндр, гніздом і утримувачем джерела випромінювання, кришкою з направляючим елементом, отвором для з'єднання з корпусом і отвором для виступаючої частини поворотного вставного циліндра, утримувача джерела. Недоліком відомого контейнера являється те, що конструкція контейнера не дозволяє забезпечити механічну міцність, термостійкість і не забезпечує ефективність захисту від випромінювань обслуговуючого персоналу. Поставлене завдання вирішується тим, що в комплекті пакувальному транспортному, що включає захисний контейнер, який складається з корпуса з гніздом для приймального стакана, пробки, завантажувального стакана внутрішній об'єм пробки і внутрішній об'єм корпусу контейнера між зовнішнім кожухом і контейнером заповнені свинцем Нова сукупність суттєвих ознак є достатньою для досягнення поставленого завдання Комплект пакувальний транспортний для накопичування відпрацьованих джерел іонізуючого випромінювання, який містить охоронну тару (2) для зберігання захисного контейнера, корпус (9) якої зварна циліндрична конструкція з вуглецевої сталі з дном і гніздом під захисний контейнер, внутрішній об'єм якого між кожухом і гніздом заповнений термоізоляційним матеріалом, на боковій поверхні якого для завантаження (розвантаження) прикріплені стропові пристрої (12); кришку (10) охоронної тари циліндричної форми, внутрішній об'єм якої заповнений термоізоляційним матеріалом, яка з'єднується з корпусом болтами (11), що не випадають; захисний контейнер (1), корпус (3) якого являє собою зварену конструкцію з корозійностійкої сталі циліндричної форми з гладкою без виступів верхньою торцевою поверхнею для надійного приєднання його до завантажувального люка перевантажувальних пристроїв, внутрішній об'єм між обичайкою зовнішньою і обичайкою вну 1 00 10871 бу і видаляють дріт для пломбування, скоба пробтрішньою, заповнений свинцем; пробку (4) циліндки переводиться у вертикальне положення після ричної форми для герметичного закриття вставноцього відвертаються болти які кріплять пробку. го циліндра, внутрішній об'єм якої заповнений свиВстановлюється захисний контейнер до місця винцем, яка кріпиться до корпусу захисного вантаження радіоактивної речовини Завантаженконтейнера 3-ма болтами, що не випадають (8); ня (розвантаження) контейнера проводиться в ручка (7) для захвату пробки; гумові прокладки відповідності з інструкціями, Після цього завернути пробки для попередження попадання всередину повністю болти кришки. Після завантаження захивставного циліндра вологи та повітря, а також висний контейнер очищається від бруду, проводитьтік вмісту із вставного циліндра; гніздо фіксації (6) ся дозиметричний контроль і опломбовується вставного циліндра, яке розміщене на торцевій Опломбований закритий контейнер встановити в поверхні корпусу; вставний циліндр (5), який являє охоронну тару і завернути болти. собою порожній циліндр з дном у верхній частині якого є бурт для витягування з контейнера; строЗапропонована конструкція ПТК1В-180Н випові пристрої (12) для навантаження (розвантаключає втрату чи розсіяння радіоактивної речовиження) на транспортні засоби, які прикріплені до ни і забезпечує ефективність захисту від випромібокової поверхні охоронної тари. нювання при збиранні та зберіганні, а також Корисна модель пояснюється кресленням: температурним впливам. Фіг. 1 Загальний вигляд ПТК1В-180Н. Джерела інформації: Експлуатація контейнера здійснюється таким 1. Грабов П.І, і інші. Аналіз використання причином. ладів для контролю зольності вугілля ст. 17-20. З доставленого до місця завантаження чи ви2. Пат. СРСР №1225659, МПК G21F5/00. вантаження захисного контейнера знімають плом ФІГ. Комп'ютерна верстка А. Крижанівський Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
