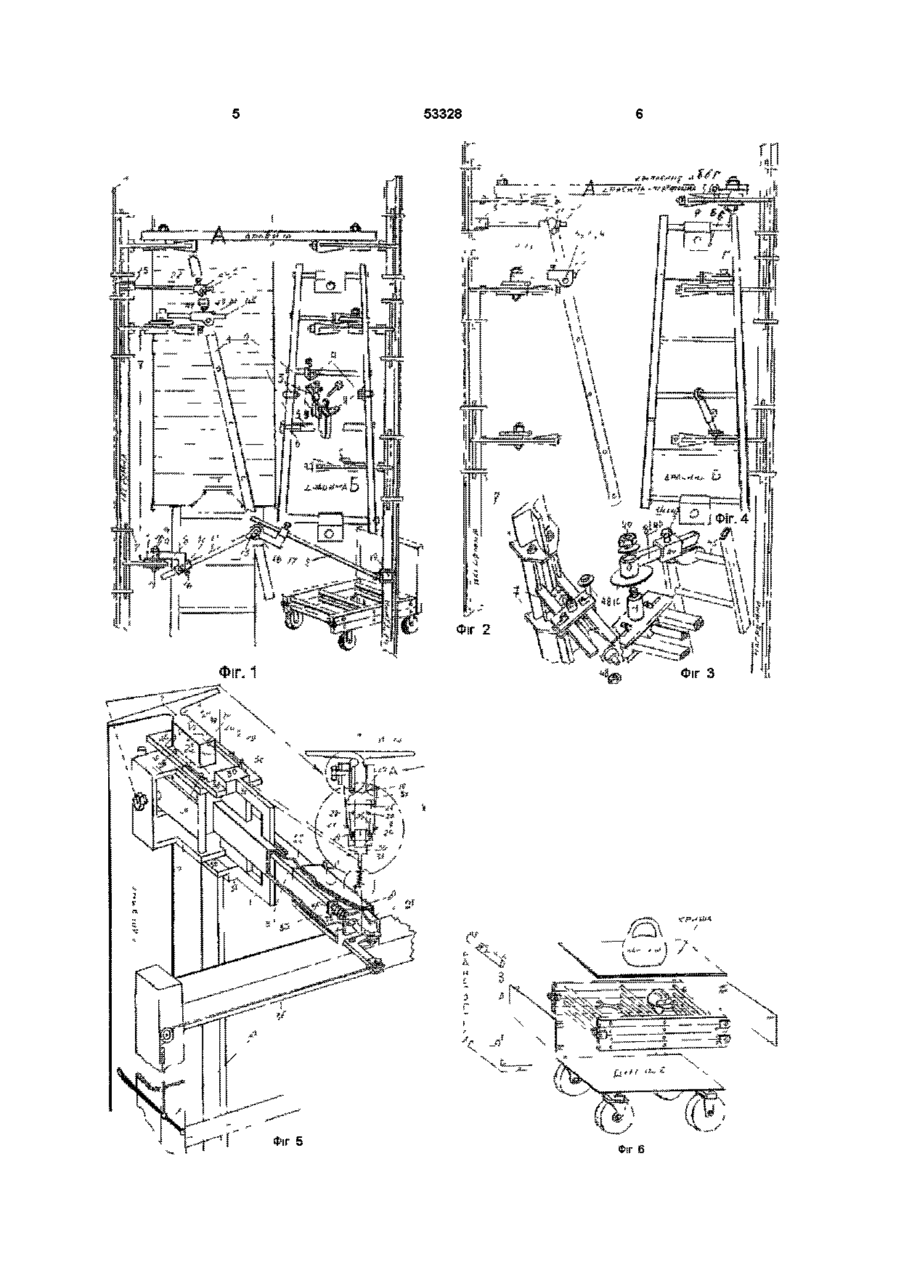

Драбина як робочий комплект

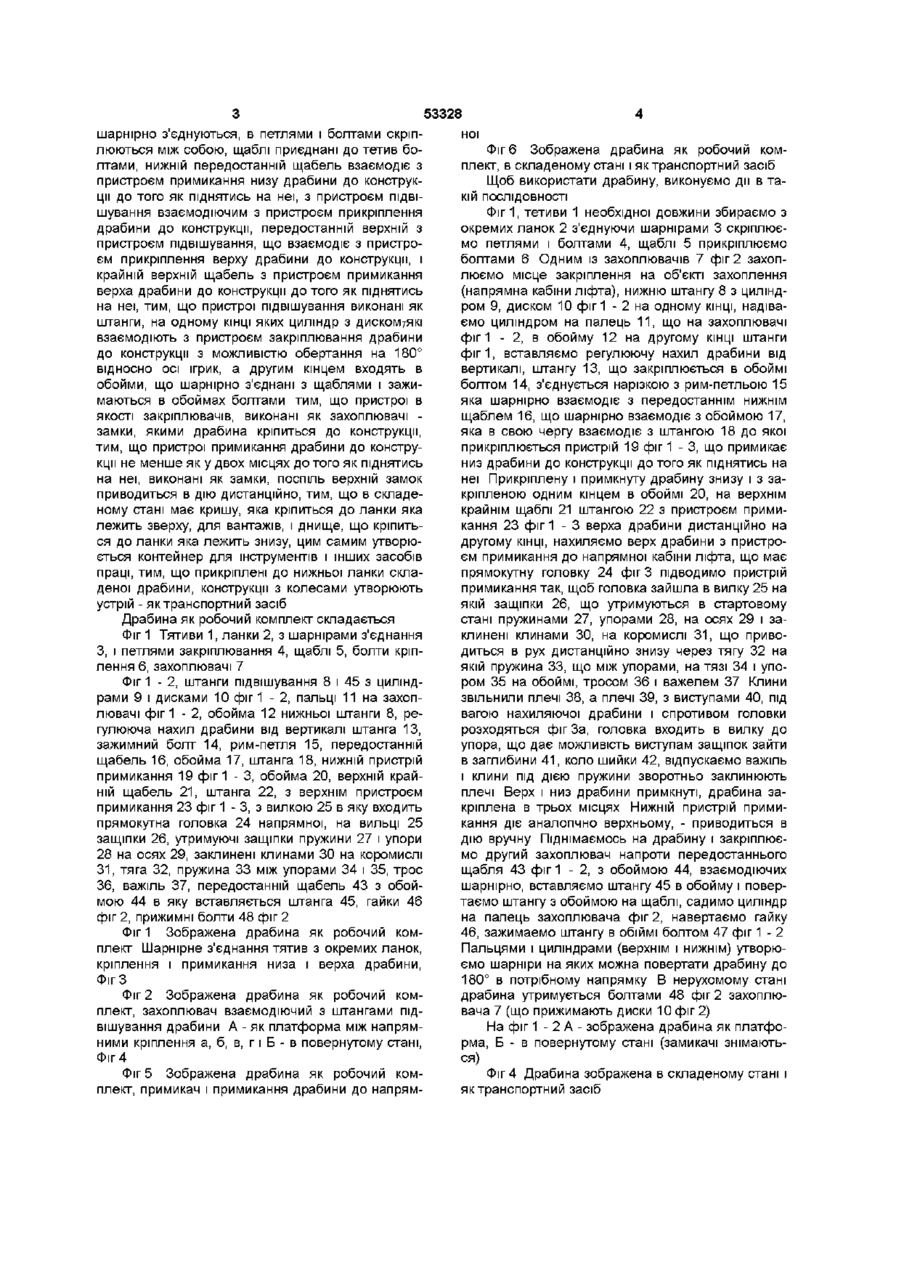

1 Драбина як робочий комплект, що містить металеві, пластикові, дерев'яні тятиви, щаблі з ПІДВІСНИМИ пристроями, що взаємодіють з при строями закріплювання і пристроями примикання, яка відрізняється тим, що драбина виконана з ланок, які шарнірно з'єднуються, а петлями і болтами скріплюються між собою, щаблі приєднуються до тятив болтами, нижній передостанній щабель взаємодіє з пристроєм примикання низу драбини до конструкції до того як піднятись на неї, і з пристроєм підвішування, взаємодіючим з пристроєм прикріплення драбини до конструкції, передостанній верхній з пристроєм підвішування, що взаємодіє з пристроєм прикріплювання верха драбини до конструкції і крайній верхній щабель з пристроєм примикання верха драбини до конструкції до того як піднятись на неї 2 Драбина як робочий комплект за п 1, яка відрізняється тим, що пристрої підвішування виконані як штанги, на одному КІНЦІ ЯКИХ циліндр з диском, які взаємодіють з пристроєм кріплення драбини до конструкції з можливістю обертання на 180° відносно осі ігрек, а на інших кінцях, штанги входять в обойми, що шарнірно з'єднані з щаблями і затискаються в обоймах болтами 3 Драбина як робочий комплект за пп 1, 2, яка відрізняється тим, що як кріпильні пристрої виконані захоплюючі замки, якими драбина кріпиться до конструкції 4 Драбина як робочий комплект за пп 1, 2, 3, яка відрізняється тим, що пристрої примикання драбини до конструкції не менше як у двох місцях, до того як піднятись на неї, виконані як замки, причому верхній замок приводиться в дію дистанційно 5 Драбина як робочий комплект за пп 1, 2, 3, 4, яка відрізняється тим, що в складеному стані має кришу, що кріпиться до ланки, яка лежить зверху, для вантажів, і днище, що кріпиться до ланки, яка лежить знизу, цим самим утворюючи контейнер для інструмента і інших засобів праці 6 Драбина як робочий комплект за пп 1,2,3,4,5, яка відрізняється тим, що прикріплені до нижньої ланки складеної драбини конструкції з колесами, утворюють транспортний засіб 00 Винахід "Драбина як робочий комплект" який виконує декілька функцій в застосуванні відноситься до галузі інструменти, пристрої і може бути використаний в ліфтомонтажних і ліфторемонтних підприємствах для виконання монтажних і ремонтних робіт в шахті ліфта Найбільш близьким рішенням до винаходу є драбина-стремянка для будівельно-монтажних робіт, що має в собі тетиви, щаблі з елементами кріплення для спирання драбини на стіну будови, які приєднуються до анкерних болтів замурованих в стіну, виконана з ланок, що з'єднуються між собою посередньо приварених фланців ланок Дивитись [(19) RU (11) 2022117 (13) С1 (51) 5 Е06С7/48] Недоліком такої драбини є - що з'єднання ланок драбини посередньо приварених фланців ланок, створює незручність в використанні драбини, потребує більше часу для збирання і розбирання, переміщенні, кріплення стаціонарні, відсутні пристрої які кріплять драбину не менше як у двох місцях, що запобігає небезпеці до того як піднятись на драбину, відсутня можливість в більш широкому використанні Мета винаходу - створити таку драбину, яку було б зручно складати, складувати і переміщувати з меншими затратами часу Обладнати пристроєм який би закріплював драбину не менше як у двох місцях до того як піднятись на неї Мета досягається тим, що драбина як робочий комплект, що містить в собі металеві, пластикові, дерев'яні тетиви, щаблі, які болтами з тетивами з'єднуються , з підвішувальними пристроями, що взаємодіють з пристроями закріплювання драбини на конструкціях і з пристроями примикання - відрізняється тим, що драбина виконана з ланок які со го ю 53328 шарнірно з'єднуються, в петлями і болтами скріплюються між собою, щаблі приєднані до тетив болтами, нижній передостанній щабель взаємодіє з пристроєм примикання низу драбини до конструкції до того як піднятись на неї, з пристроєм підвішування взаємодіючим з пристроєм прикріплення драбини до конструкції, передостанній верхній з пристроєм підвішування, що взаємодіє з пристроєм прикріплення верху драбини до конструкції, і крайній верхній щабель з пристроєм примикання верха драбини до конструкції до того як піднятись на неї, тим, що пристрої підвішування виконані як штанги, на одному КІНЦІ ЯКИХ циліндр з дискомуякі взаємодіють з пристроєм закріплювання драбини до конструкції з можливістю обертання на 180° відносно осі ігрик, а другим кінцем входять в обойми, що шарнірно з'єднані з щаблями і зажимаються в обоймах болтами тим, що пристрої в якості закріплювачів, виконані як захоплювачі замки, якими драбина кріпиться до конструкції, тим, що пристрої примикання драбини до конструкції не менше як у двох місцях до того як піднятись на неї, виконані як замки, поспіль верхній замок приводиться в дію дистанційно, тим, що в складеному стані має кришу, яка кріпиться до ланки яка лежить зверху, для вантажів, і днище, що кріпиться до ланки яка лежить знизу, цим самим утворюється контейнер для інструментів і інших засобів праці, тим, що прикріплені до нижньої ланки складеної драбини, конструкції з колесами утворюють устрій - як транспортний засіб Драбина як робочий комплект складається Фіг 1 Тятиви 1, ланки 2, з шарнірами з'єднання З, і петлями закріплювання 4, щаблі 5, болти кріплення 6, захоплювачі 7 Фіг 1 - 2, штанги підвішування 8 і 45 з циліндрами 9 і дисками 10 фіг 1 - 2, пальці 11 на захоплювачі фіг 1 - 2, обойма 12 нижньої штанги 8, регулююча нахил драбини від вертикалі штанга 13, зажимний болт 14, рим-петля 15, передостанній щабель 16, обойма 17, штанга 18, нижній пристрій примикання 19 фіг 1 - 3, обойма 20, верхній крайній щабель 2 1 , штанга 22, з верхнім пристроєм примикання 23 фіг 1 - 3, з вилкою 25 в яку входить прямокутна головка 24 напрямної, на вильці 25 защіпки 26, утримуючі защіпки пружини 27 і упори 28 на осях 29, заклинені клинами ЗО на коромислі 31, тяга 32, пружина 33 між упорами 34 і 35, трос 36, важіль 37, передостанній щабель 43 з обоймою 44 в яку вставляється штанга 45, гайки 46 фіг 2, прижимні болти 48 фіг 2 Фіг 1 Зображена драбина як робочий комплект Шарнірне з'єднання тятив з окремих ланок, кріплення і примикання низа і верха драбини, Фіг З Фіг 2 Зображена драбина як робочий комплект, захоплювач взаємодіючий з штангами підвішування драбини А - як платформа між напрямними кріплення а, б, в, г і Б - в повернутому стані, Фіг 4 Фіг 5 Зображена драбина як робочий комплект, примикач і примикання драбини до напрям ної Фіг 6 Зображена драбина як робочий комплект, в складеному стані і як транспортний засіб Щоб використати драбину, виконуємо дм в такій ПОСЛІДОВНОСТІ Ф і г 1 , тетиви 1 необхідної довжини збираємо з окремих ланок 2 з'єднуючи шарнірами 3 скріплюємо петлями і болтами 4, щаблі 5 прикріплюємо болтами 6 Одним із захоплювачів 7 фіг 2 захоплюємо місце закріплення на об'єкті захоплення (напрямна кабіни ліфта), нижню штангу 8 з циліндром 9, диском 10 фиг 1 - 2 на одному КІНЦІ, надіваємо циліндром на палець 1 1 , що на захоплювачі фіг 1 - 2, в обойму 12 на другому КІНЦІ штанги ф і г 1 , вставляємо регулюючу нахил драбини від вертикалі, штангу 13, що закріплюється в обоймі болтом 14, з'єднується нарізкою з рим-петльою 15 яка шарнірно взаємодіє з передостаннім нижнім щаблем 16, що шарнірно взаємодіє з обоймою 17, яка в свою чергу взаємодіє з штангою 18 до якої прикріплюється пристрій 19 фіг 1 - 3, що примикає низ драбини до конструкції до того як піднятись на неї Прикріплену і примкнуту драбину знизу і з закріпленою одним кінцем в обоймі 20, на верхнім крайнім щаблі 21 штангою 22 з пристроєм примикання 23 фіг 1 - 3 верха драбини дистанційно на другому КІНЦІ, нахиляємо верх драбини з пристроєм примикання до напрямної кабіни ліфта, що має прямокутну головку 24 фіг 3 підводимо пристрій примикання так, щоб головка зайшла в вилку 25 на якій защіпки 26, що утримуються в стартовому стані пружинами 27, упорами 28, на осях 29 і заклинені клинами ЗО, на коромислі 3 1 , що приводиться в рух дистанційно знизу через тягу 32 на якій пружина 33, що між упорами, на тязі 34 і упором 35 на обоймі, тросом 36 і важелем 37 Кпини звільнили плечі 38, а плечі 39, з виступами 40, під вагою нахиляючої драбини і спротивом головки розходяться фіг За, головка входить в вилку до упора, що дає можливість виступам защіпок зайти в заглибини 4 1 , коло шийки 42, відпускаємо важіль і клини під дією пружини зворотньо заклинюють плечі Верх і низ драбини примкнул, драбина закріплена в трьох місцях Нижній пристрій примикання діє аналогічно верхньому, - приводиться в дію вручну Піднімаємось на драбину і закріплюємо другий захоплювач напроти передостаннього щабля 43 фіг 1 - 2, з обоймою 44, взаємодіючих шарнірно, вставляємо штангу 45 в обойму і повертаємо штангу з обоймою на щаблі, садимо циліндр на палець захоплювача фіг 2, навертаємо гайку 46, зажимаемо штангу в обіймі болтом 47 фіг 1 - 2 Пальцями і циліндрами (верхнім і нижнім) утворюємо шарніри на яких можна повертати драбину до 180° в потрібному напрямку В нерухомому стані драбина утримується болтами 48 фіг 2 захоплювача 7 (що прижимають диски 10 фіг 2) рма, ся) На фіг 1 - 2 А - зображена драбина як платфоБ - в повернутому стані (замикачі знімають Фіг 4 Драбина зображена в складеному стані і як транспортний засіб 53328 53328 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
