Спосіб визначення напруження необертального переміщення дислокацій при навантаженні металів

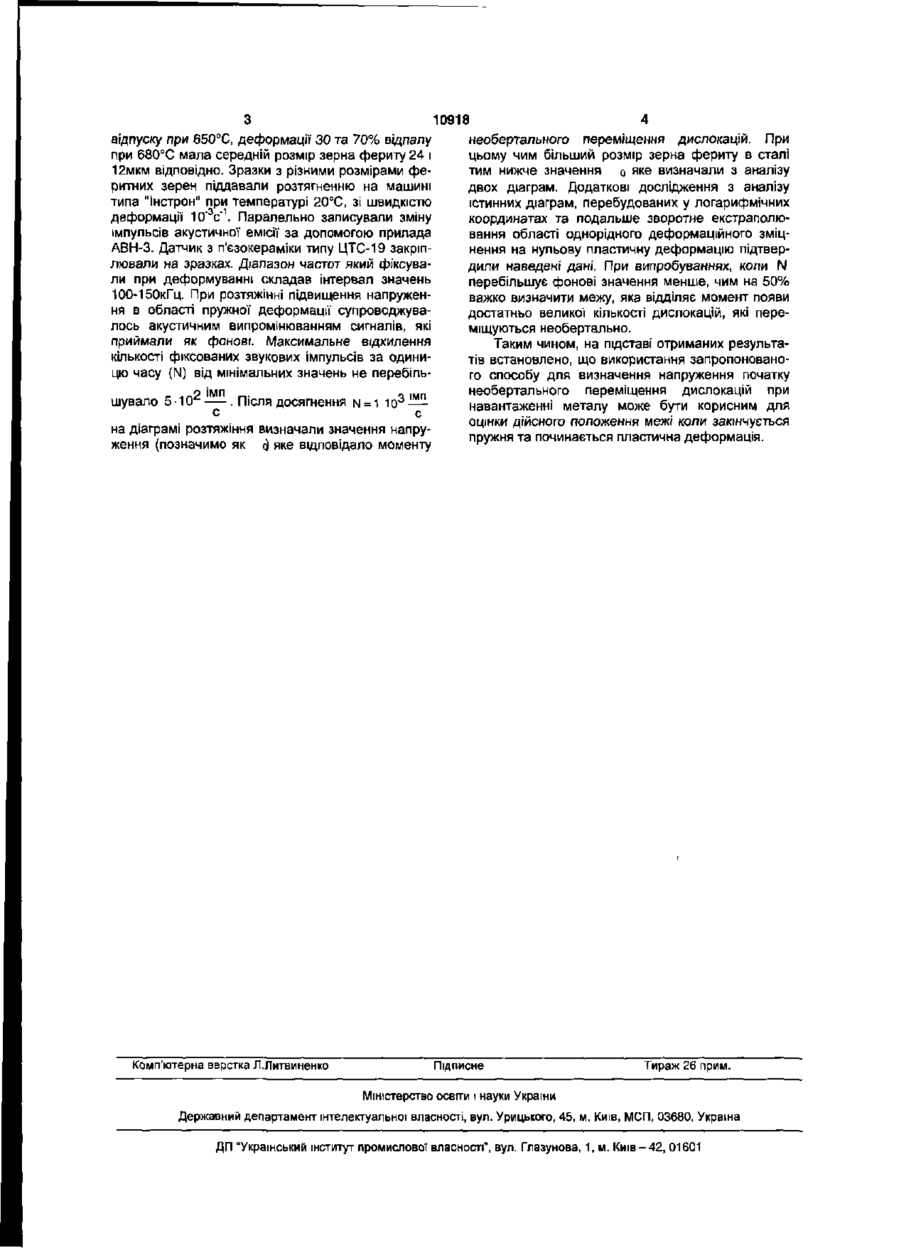

Спосіб визначення напруження необертального переміщення дислокацій при навантаженні металів, за яким паралельно діаграмі навантаження проводять аналіз емісійних акустичних сигналів в діапазоні частот 100-150кГц, які випромінюються дислокаціями, що рухаються, а межі зон визначаються за змінами кількості сигналів в одиницю часу, який відрізняється тим, що напруження початку необертального переміщення дислокацій визначають появою акустичних сигналів, які >50% фонових значень. ла при підвищених температурах та інше) починають переміщуватися в зворотному напрямку, вони неминуче взаємодіють з дефектами кристалічної решітки, які наведені попередньою деформацією. На підставі цього значення, яке одержане, буде значно перебільшувати дійсну межу напруження початку необертального переміщення дислокацій при первинному деформуванні. Найбільш близьким аналогом до технічного рішення, що заявляється, є спосіб визначення положення межі між областями пластичної течи при деформуванні металів [Патент РФ №2031748]. Недолік наведеного способу - це відсутність оцінки, яка дала б змогу відокремити імпульси акустичної емісії необертального переміщення дислокацій від фонових значень (пружні коливання дислокаційних сегментів, приріст щільності рухомих дислокацій та інше). Технічна задача, яка розв'язується способом, що заявляється, полягає в тому, що при паралельному запису діаграми розтяжіння і акустичної емісії, коли метал знаходиться під дією пружної деформації, а акустичні сигнали, що формують фон, обумовлені пружнім коливанням дислокаційних сегментів, приростом кількості рухомих дислокацій, напруження необертального зсуву дислокацій визначають при появі акустичних сигналів, які >50% фонових значень. Приклад використання способу. Вуглецева сталь з вмістом вуглецю 0,23% після гартування від нормальних температур нагріву (більше Ас3), 00 О) о 10918 відпуску при 650°С, деформації ЗО та 70% відпалу необертального переміщення дислокацій. При при 680°С мала середній розмір зерна фериту 24 і цьому чим більший розмір зерна фериту в сталі 12мкм відповідно. Зразки з різними розмірами фетим нижче значення 0 яке визначали з аналізу ритних зерен піддавали розтягненню на машині двох діаграм. Додаткові дослідження з аналізу типа "Інстрон" при температурі 20°С, зі швидкістю істинних діаграм, перебудованих у логарифмічних деформації 10"3с"1. Паралельно записували зміну координатах та подальше зворотне екстраполюімпульсів акустичної емісії за допомогою прилада вання області однорідного деформаційного зміцАВН-3. Датчик з п'єзокераміки типу ЦТС-19 закріпнення на нульову пластичну деформацію підтверлювали на зразках. Діапазон частот який фіксувадили наведені дані. При випробуваннях, коли N ли при деформуванні складав інтервал значень перебільшує фонові значення менше, чим на 50% 100-150кГц. При розтяжінні підвищення напруженважко визначити межу, яка відділяє момент появи ня в області пружної деформації супроводжувадостатньо великої кількості дислокацій, які перелось акустичним випромінюванням сигналів, які міщуються необертально. приймали як фонові. Максимальне відхилення Таким чином, на підставі отриманих результакількості фіксованих звукових імпульсів за одинитів встановлено, що використання запропонованоцю часу (N) від мінімальних значень не перебільго способу для визначення напруження початку необертального переміщення дислокацій при _ . - 2 'МП _ . о [ціп шувало 5-10 — . Після досягнення N = 1 Ю —— навантаженні металу може бути корисним для с с оцінки дійсного положення межі коли закінчується на діаграмі розтяжіння визначали значення напрупружня та починається пластична деформація. ження (позначимо як < яке відповідало моменту } Комп'ютерна верстка Л.Литвиненко Підписне Тираж 26 прим. Міністерство освгги і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
