Пристрій для відкривання пляшок

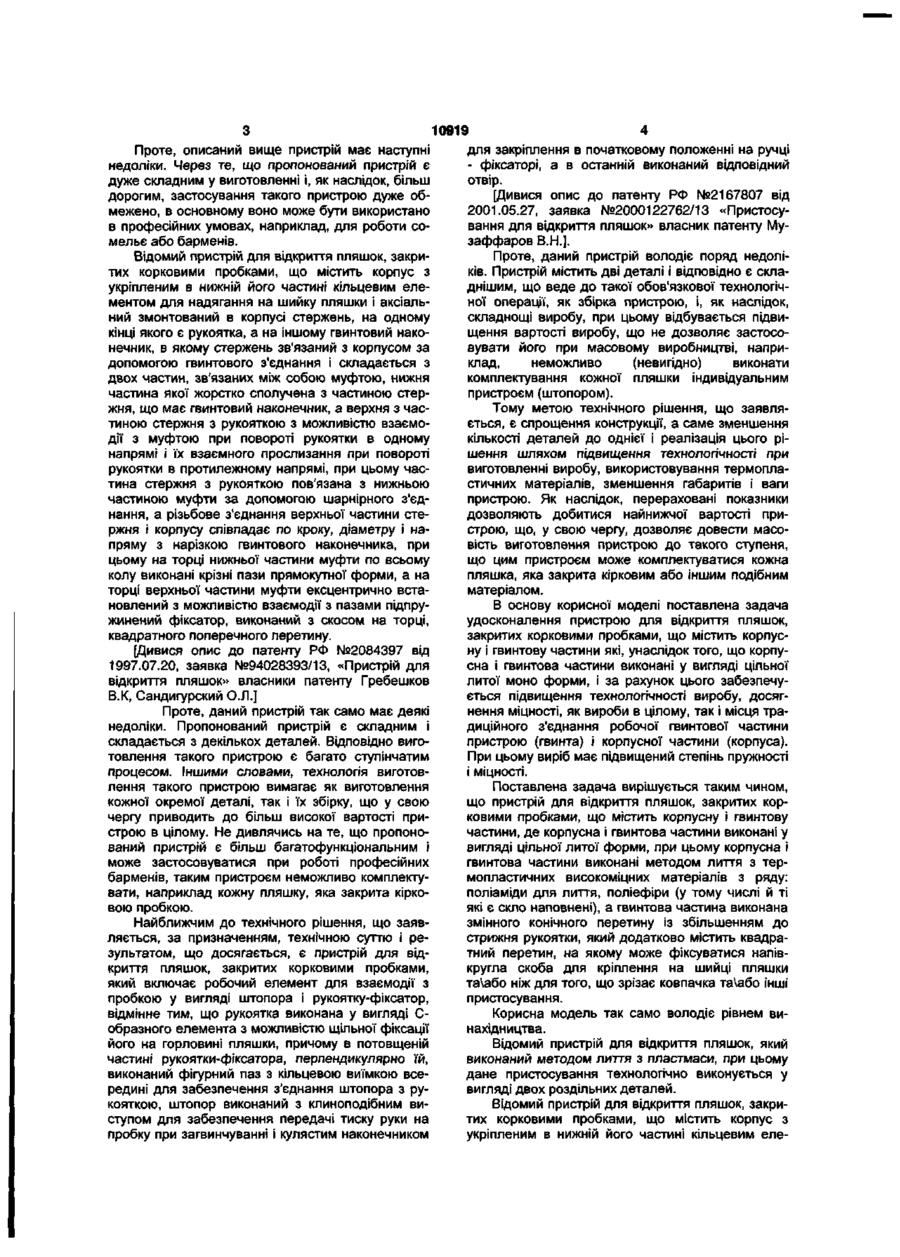

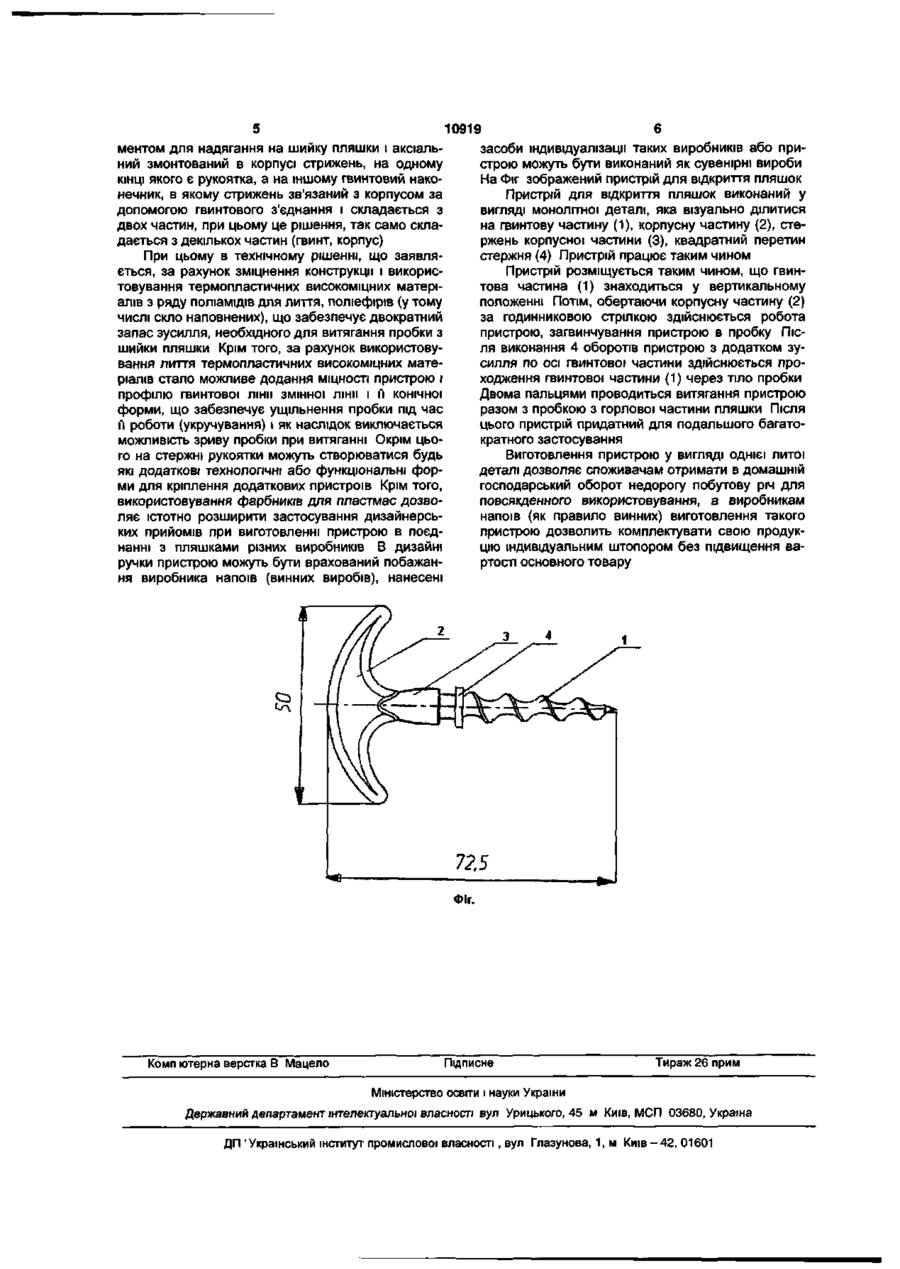

1 Пристрій для відкривання пляшок, що закриті корковими пробками, що містить корпусну і гвинтову частини, який відрізняється тим, що корпусна і гвинтова частини виконані у вигляді суцільної литої моноформи Корисна модель відноситься до харчової та до побутової техніки і може бути використаний як для багато разового відкриття пляшок, закритих пористими пробками (корковою пробкою, агломератом і т д ) , так і для комплектування кожної пляшки індивідуальним пристроєм (штопором) і продажі таких комплектів споживачу Відомий пристрій для відкриття пляшок, закритих корковими пробками, що містить корпус з укріпленим в нижній його частині кільцевим елементом для надягання на шийку пляшки і аксіальний змонтований стержень, на одному КІНЦІ ЯКОГО Є рукоятка, а на іншому гвинтовий наконечник, причому стержень зв'язаний з корпусом гвинтовим з'єднанням, співпадаючим по кроку, діаметру і напряму з нарізкою гвинтового наконечника, і складається з двох частин, зв'язаних за допомогою з'єднання, яке забезпечує укручування в пробку гвинтового наконечника при повороті рукоятки в одному напрямі і прослизання гвинтового наконечника при повороті рукоятки в протилежному напрямі, в якому засіб з'єднання частин стержня забезпечений водилом і втулкою, жорстко пов'язаної з гвинтовим наконечником і виконаної з щонайменше двома діаметрально розташованими, схожими на трапецію пазами на торці, відкритими по більшій підставі трапеції, при цьому бічна наполеглива сторона кожного трапецієподібного паза, що забезпечує укручування гвинтового наконечника в пробку при взаємодії з водилом, виконана перпендикулярно малій підставі трапеції і паралельно діаметральної площини втулки, що проходить че 2 Пристрій для відкривання пляшок за п 1, який відрізняється тим, що корпусна і гвинтова частини виконані методом лиття з термопластичних високоміцних матеріалів з ряду поліаміди для лиття, поліефіри, у тому числі склонаповнені 3 Пристрій для відкривання пляшок за п 1, який відрізняється тим, що гвинтова частина виконана у вигляді змінного конічного перерізу із розширенням до стержня корпусної частини рез її вісь, а друга бічна сторона паза виконана похилій під кутом, причому водило закріплено в стрижні перпендикулярно подовжній осі останнього з можливістю взаємодії з обома трапецієподібними пазами втулки, а сам стержень пов'язаний з гвинтовим наконечником шарнірним з'єднанням у вигляді глухої кільцевої канавки на КІНЦІ стержня і обмежувачів ходу водила, встановлених у втулці з можливістю повороту і розмикання стержня і гвинтового наконечника при витяганні пробки з шийки, при цьому ширина в кільцевій канавки B=S+(1,3 1,5)d, де s - хід водила, необхідний для розмикання стержня і гвинтового наконечника, d діаметр водила, 1,3 1,5- коефіцієнт, забезпечуючий зазор між водилом і торцем втулки гвинтового наконечника, при цьому кут нахилу бічної сторони трапецієподібного паза до малої підстави трапеції складає не більше 35, а корпус виконаний у вигляді втулки, ізолюючої механізм пристрою і що виключає попадання пальців рук в зону дії механізму, при цьому гвинтове з'єднання стержня з корпусом виконано трьох заходним, при цьому крок спіралі кожного із заходів рівний кроку нарізки гвинтового наконечника, а рукоятка виконана у вигляді ключа з прямокутним вікном для відкриття пляшок з металевими пробками і виготовлена з листової сталі [Дивися опис до патенту РФ №2233789 від 2004 08 10, заявка №2002122717/12 «Пристрій для відкриття пляшок», власники патенту Гребешков В К Петров В Ю ] со CD 10919 Проте, описаний вище пристрій має наступні недоліки. Через те, що пропонований пристрій є дуже складним у виготовленні і, як наслідок, більш дорогим, застосування такого пристрою дуже обмежено, в основному воно може бути використано в професійних умовах, наприклад, для роботи сомельє або барменів. Відомий пристрій для відкриття пляшок, закритих корковими пробками, що містить корпус з укріпленим в нижній його частині кільцевим елементом для надягання на шийку пляшки і аксіальний змонтований в корпусі стержень, на одному кінці якого є рукоятка, а на іншому гвинтовий наконечник, в якому стержень зв'язаний з корпусом за допомогою гвинтового з'єднання і складається з двох частин, зв'язаних між собою муфтою, нижня частина якої жорстко сполучена з частиною стержня, що має гвинтовий наконечник, а верхня з частиною стержня з рукояткою з можливістю взаємодії з муфтою при повороті рукоятки в одному напрямі і їх взаємного прослизання при повороті рукоятки в протилежномунапрямі, при цьому частина стержня з рукояткою пов'язана з нижньою частиною муфти за допомогою шарнірного з'єднання, а різьбове з'єднання верхньої частини стержня і корпусу співпадає по кроку, діаметру і напряму з нарізкою гвинтового наконечника, при цьому на торці нижньої частини муфти по всьому колу виконані крізні пази прямокутної форми, а на торці верхньої частини муфти ексцентрично встановлений з можливістю взаємодії з пазами підпружинений фіксатор, виконаний з скосом на торці, квадратного поперечного перетину. [Дивися опис до патенту РФ №2084397 від 1997.07.20, заявка №94028393/13, «Пристрій для відкриття пляшок» власники патенту Гребешков В.К, Сандигурский О.Л.] Проте, даний пристрій так само має деякі недоліки. Пропонований пристрій є складним і складається з декількох деталей. Відповідно виготовлення такого пристрою є багато ступінчатим процесом. Іншими словами, технологія виготовлення такого пристрою вимагає як виготовлення кожної окремої деталі, так і їх збірку, що у свою чергу приводить до більш високої вартості пристрою в цілому. Не дивлячись на те, що пропонований пристрій є більш багатофункціональним і може застосовуватися при роботі професійних барменів, таким пристроєм неможливо комплектувати, наприклад кожну пляшку, яка закрита кірковою пробкою. Найближчим до технічного рішення, що заявляється, за призначенням, технічною суттю і результатом, що досягається, є пристрій для відкриття пляшок, закритих корковими пробками, який включає робочий елемент для взаємодії з пробкою у вигляді штопора і рукоятку-фіксатор, відмінне тим, що рукоятка виконана у вигляді Сообразного елемента з можливістю щільної фіксації його на горловині пляшки, причому в потовщеній частині рукоятки-фіксатора, перпендикулярно їй, виконаний фігурний паз з кільцевою виїмкою всередині для забезпечення з'єднання штопора з рукояткою, штопор виконаний з клиноподібним виступом для забезпечення передачі тиску руки на пробку при загвинчуванні і кулястим наконечником для закріплення в початковому положенні на ручці - фіксаторі, а в останній виконаний відповідний отвір. [Дивися опис до патенту РФ №2167807 від 2001.05.27, заявка №2000122762/13 «Пристосування для відкриття пляшок» власник патенту Музаффаров В.Н.]. Проте, даний пристрій володіє поряд недоліків. Пристрій містить дві деталі і відповідно є складнішим, що веде до такої обов'язкової технологічної операції, як збірка пристрою, і, як наслідок, складнощі виробу, при цьому відбувається підвищення вартості виробу, що не дозволяє застосовувати його при масовому виробництві, наприклад, неможливо (невигідно) виконати комплектування кожної пляшки індивідуальним пристроєм (штопором). Тому метою технічного рішення, що заявляється, є спрощення конструкції, а саме зменшення кількості деталей до однієї і реалізація цього рішення шляхом підвищення технологічності при виготовленні виробу, використовування термопластичних матеріалів, зменшення габаритів і ваги пристрою. Як наслідок, перераховані показники дозволяють добитися найнижчої вартості пристрою, що, у свою чергу, дозволяє довести масовість виготовлення пристрою до такого ступеня, що цим пристроєм може комплектуватися кожна пляшка, яка закрита кірковим або іншим подібним матеріалом. В основу корисної моделі поставлена задача удосконалення пристрою для відкриття пляшок, закритих корковими пробками, що містить корпусну і гвинтову частини які, унаслідок того, що корпусна і гвинтова частини виконані у вигляді цільної литої моно форми, і за рахунок цього забезпечується підвищення технологічності виробу, досягнення міцності, як вироби в цілому, так і місця традиційного з'єднання робочої гвинтової частини пристрою (гвинта) і корпусної частини (корпуса). При цьому виріб має підвищений степінь пружності і міцності. Поставлена задача вирішується таким чином, що пристрій для відкриття пляшок, закритих корковими пробками, що містить корпусну і гвинтову частини, де корпусна і гвинтова частини виконані у вигляді цільної литої форми, при цьому корпусна і гвинтова частини виконані методом лиття з термопластичних високоміцних матеріалів з ряду: поліаміди для лиття, поліефіри (у тому числі й ті які є скло наповнені), а гвинтова частина виконана змінного конічного перетину із збільшенням до стрижня рукоятки, який додатково містить квадратний перетин, на якому може фіксуватися напівкругла скоба для кріплення на шийці пляшки та\або ніж для того, що зрізає ковпачка та\або інші пристосування. Корисна модель так само володіє рівнем винахідництва. Відомий пристрій для відкриття пляшок, який виконаний методом лиття з пластмаси, при цьому дане пристосування технологічно виконується у вигляді двох роздільних деталей. Відомий пристрій для відкриття пляшок, закритих корковими пробками, що містить корпус з укріпленим в нижній його частині кільцевим еле 10919 засоби індивідуалізації таких виробників або приментом для надягання на шийку пляшки і аксіальстрою можуть бути виконаний як сувенірні вироби ний змонтований в корпусі стрижень, на одному На Фіг зображений пристрій для відкриття пляшок кінці якого є рукоятка, а на іншому гвинтовий накоПристрій для відкриття пляшок виконаний у нечник, в якому стрижень зв'язаний з корпусом за вигляді монолітної деталі, яка візуально ділитися допомогою гвинтового з'єднання і складається з на гвинтову частину (1), корпусну частину (2), стедвох частин, при цьому це рішення, так само скларжень корпусної частини (3), квадратний перетин дається з декількох частин (гвинт, корпус) стержня (4) Пристрій працює таким чином При цьому в технічному рішенні, що заявляПристрій розміщується таким чином, що гвинється, за рахунок зміцнення конструкції і використова частина (1) знаходиться у вертикальному товування термопластичних високоміцних матеріположенні Потім, обертаючи корпусну частину (2) алів з ряду поліамідів для лиття, поліефірів (у тому за годинниковою стрілкою здійснюється робота числі скло наповнених), що забезпечує двократний пристрою, загвинчування пристрою в пробку Пісзапас зусилля, необхідного для витягання пробки з ля виконання 4 оборотів пристрою з додатком зушийки пляшки Крім того, за рахунок використовусилля по осі гвинтової частини здійснюється провання лиття термопластичних високоміцних матеходження гвинтової частини (1) через тіло пробки ріалів стало можливе додання МІЦНОСТІ пристрою і Двома пальцями проводиться витягання пристрою профілю гвинтової лінії змінної лінії і м конічної разом з пробкою з горлової частини пляшки Після форми, що забезпечує ущільнення пробки під час цього пристрій придатний для подальшого багатоїї роботи (укручування) і як наслідок виключається кратного застосування можливість зриву пробки при витяганні Окрім цього на стержні рукоятки можуть створюватися будь Виготовлення пристрою у вигляді однієї литої які додаткові технологічні або функціональні фордеталі дозволяє споживачам отримати в домашній ми для кріплення додаткових пристроїв Крім того, господарський оборот недорогу побутову річ для використовування фарбників для ппастмас дозвоповсякденного використовування, а виробникам ляє істотно розширити застосування дизайнерсьнапоїв (як правило винних) виготовлення такого ких прийомів при виготовленні пристрою в поєдпристрою дозволить комплектувати свою продукнанні з пляшками різних виробників В дизайні цію індивідуальним штопором без підвищення варучки пристрою можуть бути врахований побажанртості основного товару ня виробника напоїв (винних виробів), нанесені Фіг. Комп ютерна верстка В Мацело Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності вул Урицького, 45 м Київ, МСП 03680, Україна ДП 'Український інститут промислової власності, вул Глазунова, 1, м Київ - 4 2 , 01601
