Пристрій керування ваговим порціонним дозуванням

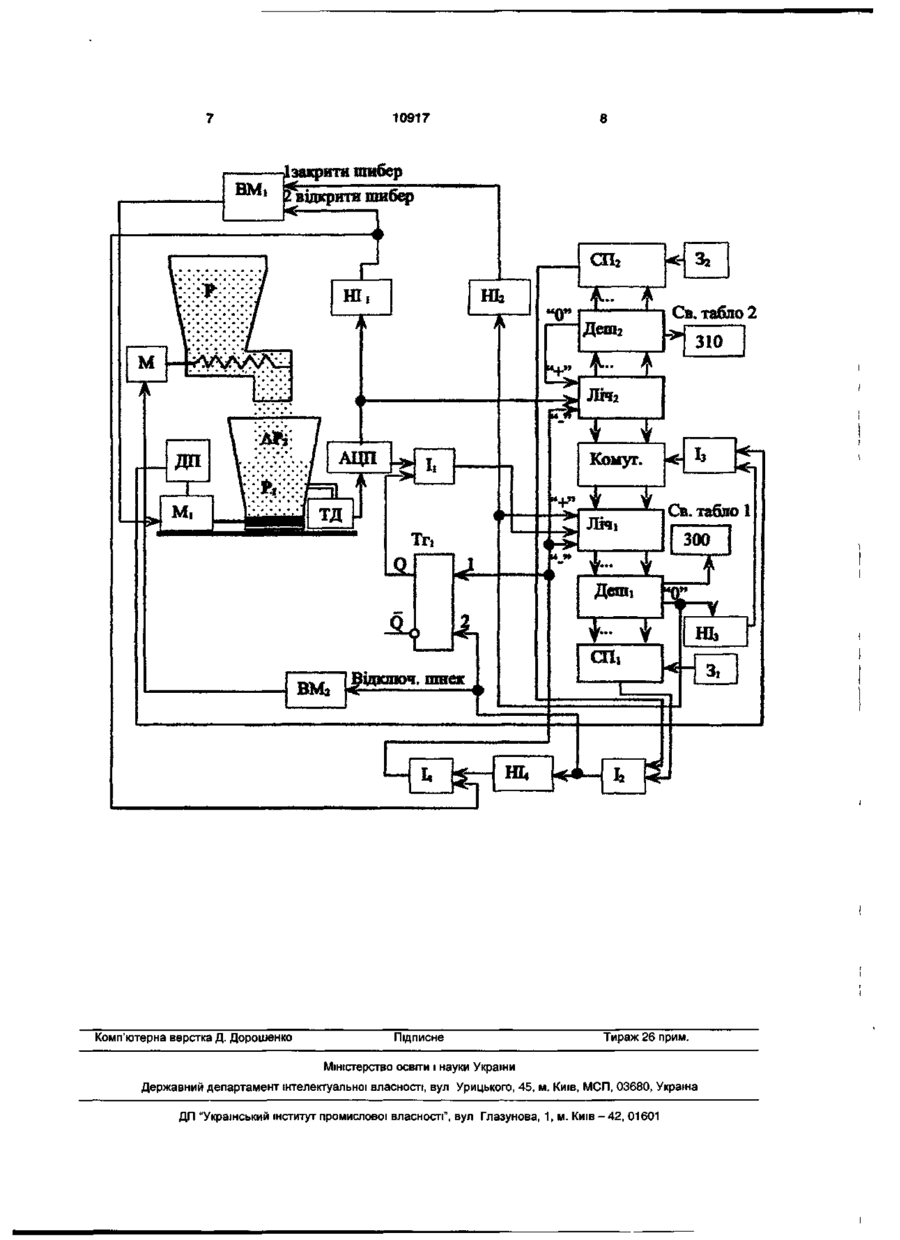

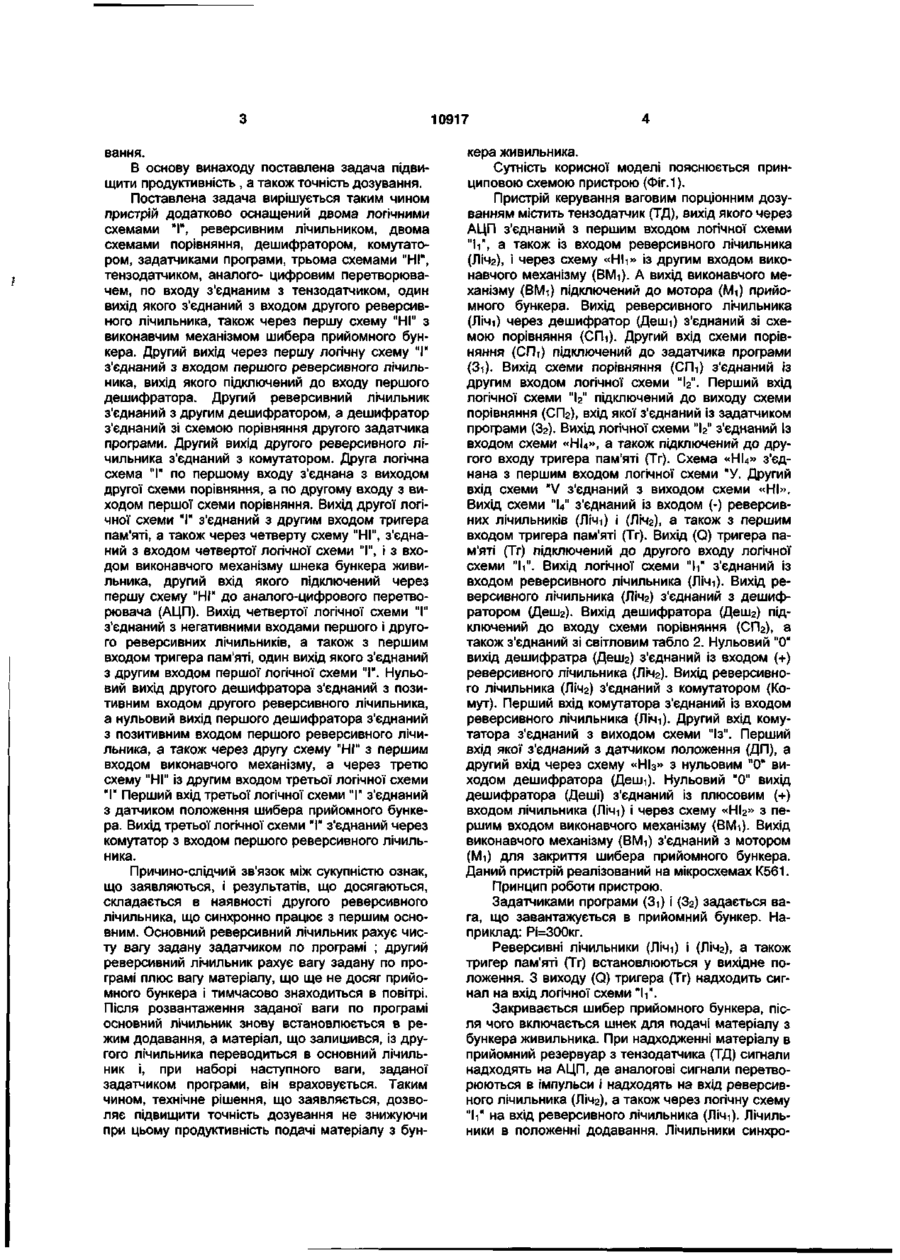

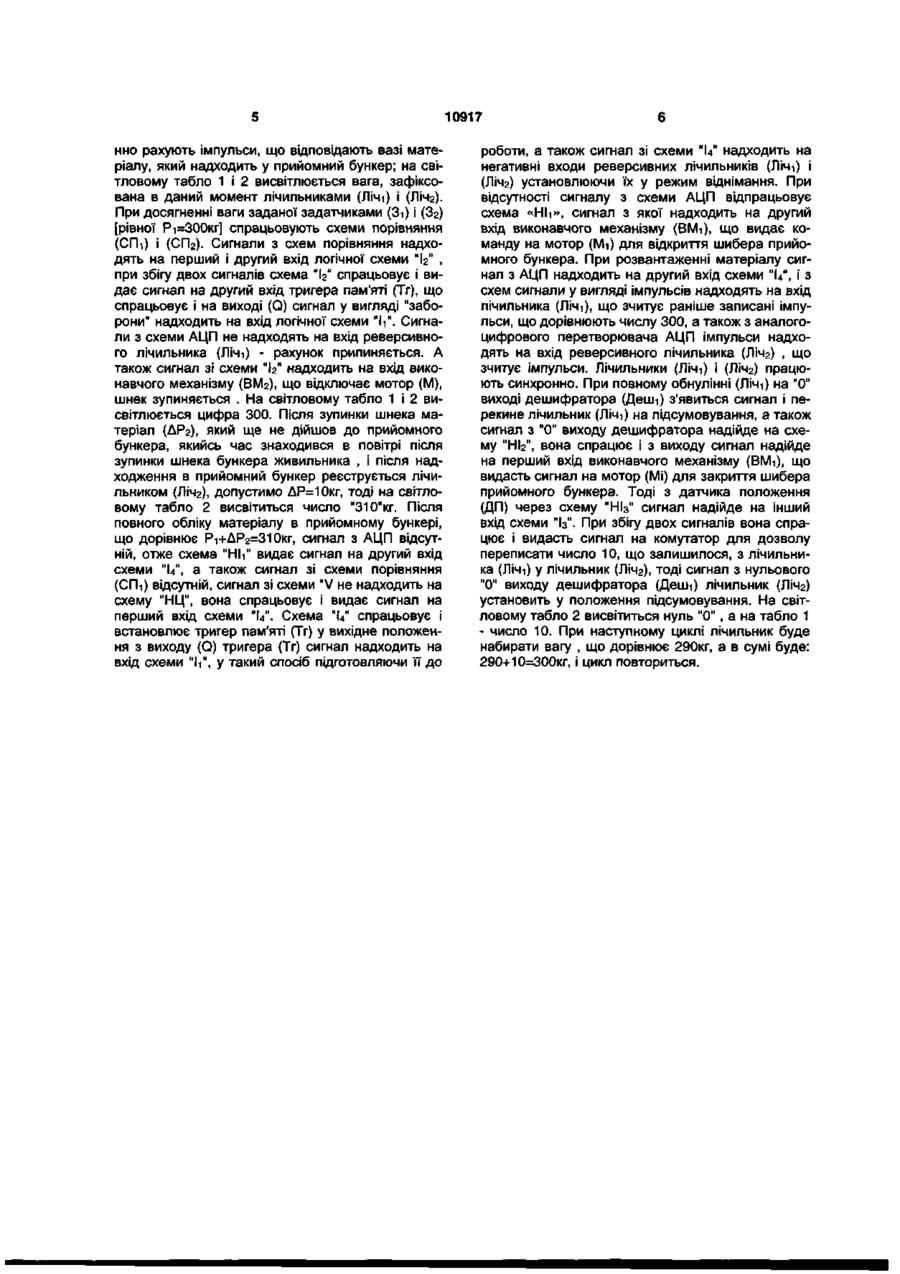

Пристрій керування ваговим порціонним дозуванням, що містить реверсивний лічильник, з'єднаний через дешифратор із задатчиком програми, дві ЛОГІЧНІ схеми І, схему НІ, тригер пам'яті, який відрізняється тим, що він оснащений двома схемами І, реверсивним лічильником, двома схемами порівнянння, дешифратором, комутатором, задатчиками програми, трьома схемами НІ, тензодатчиком, аналого-цифровим перетворювачем, по входу з'єднаним з тензодатчиком, один вихід якого з'єднаний із входом другого реверсивного лічильника, також через першу схему НІ з виконавчим механізмом шибера прийомного бункера, а другий вихід через першу логічну схему І з'єднаний з входом першого реверсивного лічильника, вихід якого підключений до входу першого дешифратора, другий реверсивний лічильник з'єднаний з другим дешифратором, а дешифратор з'єднаний з схе мою порівнянння другого задатчика програми, другий вихід другого реверсивного лічильника з'єднаний з комутатором, друга логічна схема І по першому входу з'єднана з виходом другої схеми порівняння, а по другому входу - з виходом першої схеми порівняння, вихід другої логічної схеми І з'єднаний з другим входом тригера пам'яті, а також через четверту схему НІ з'єднаний з входом четвертої логічної схеми І і з входом виконавчого механізму шнека бункера живильника, другий вхід якої підключений через першу схему НІ до аналого-цифрового перетворювача, вихід четвертої логічної схеми І з'єднаний з негативними входами першого і другого реверсивних ЛІЧИЛЬНИКІВ, а також з першим входом тригера пам'яті, один вхід якого з'єднаний з другим входом першої логічної схеми І , нульовий вихід другого дешифратора з'єднаний з позитивним входом другого реверсивного лічильника, а нульовий вихід першого реверсивного лічильника з позитивним входом першого реверсивного лічильника, а також через другу схему НІ - з першим входом виконавчого механізму, а через третю схему НІ - з другим входом третьої логічної схеми І, перший вхід якої з'єднаний з датчиком положення шибера прийомного бункера, вихід третьої логічної схеми І з'єднаний через комутатор з входом першого реверсивного лічильника о> Корисна модель відноситься до ваговимірювальної техніки Відомий пристрій керування ваговим порціонним дозуванням по авторському посвідченню №566143 кл G 01 G 13/28 1977равт Поповкін Ю М Даний пристрій містить циферблатний ваговимірювальній прилад, де попередження і зупинки і датчик з'єднання, закріплені на стрільці, що задає, зрушені відносно один одного на кут а На покажчику є прапорець більшої довжини і прапорець меншої довжини, кут між кінцем останнього і віссю обертання менше а Стрілка, що задає, знаходиться на валі/крокового двигуна Датчик з'єднаний з реверсивним лічильником, виходи якого з'єднані з дешифратором, що з'єднаний із програмним блоком При наборі матеріалу покажчик відслідковує вагу При спрацьовуванні від прапорця більшої довжини видається сигнал на зниження продуктивності живильника, а при виході прапорця з датчика видається команда на відключення живильника Недоліком відомого пристрою є зниження продуктивності за рахунок зниження швидкості подачі матеріалу, а також не враховується окремо та вага матеріалу , що була відсічена при відключенні живильника, але ще якийсь час знаходилася в повітрі, при завданні наступної ваги ця вага, повинна бути б врахована, що впливає на точність дозу 10917 вання. В основу винаходу поставлена задача підвищити продуктивність , а також точність дозування. Поставлена задача вирішується таким чином пристрій додатково оснащений двома логічними схемами "І", реверсивним лічильником, двома схемами порівняння, дешифратором, комутатором, задатчиками програми, трьома схемами "НІ", тензодатчиком, аналога- цифровим перетворювачем, по входу з'єднаним з тензодатчиком, один вихід якого з'єднаний з входом другого реверсивного лічильника, також через першу схему "НІ" з виконавчим механізмом шибера прийомного бункера. Другий вихід через першу логічну схему "І" з'єднаний з входом першого реверсивного лічильника, вихід якого підключений до входу першого дешифратора. Другий реверсивний лічильник з'єднаний з другим дешифратором, а дешифратор з'єднаний зі схемою порівняння другого задатчика програми. Другий вихід другого реверсивного лічильника з'єднаний з комутатором. Друга логічна схема "І" по першому входу з'єднана з виходом другої схеми порівняння, а по другому входу з виходом першої схеми порівняння. Вихід другої логічної схеми "І" з'єднаний з другим входом тригера пам'яті, а також через четверту схему "НІ", з'єднаний з входом четвертої логічної схеми "І", і з входом виконавчого механізму шнека бункера живильника, другий вхід якого підключений через першу схему "НІ" до аналого-цифрового перетворювача (АЦП). Вихід четвертої логічної схеми "І" з'єднаний з негативними входами першого і другого реверсивних лічильників, а також з першим входом тригера пам'яті, один вихід якого з'єднаний з другим входом першої логічної схеми "І". Нульовий вихід другого дешифратора з'єднаний з позитивним входом другого реверсивного лічильника, а нульовий вихід першого дешифратора з'єднаний з позитивним входом першого реверсивного лічильника, а також через другу схему "НІ" з першим входом виконавчого механізму, а через третю схему "НІ" із другим входом третьої логічної схеми "І" Перший вхід третьої логічної схеми "І" з'єднаний з датчиком положення шибера прийомного бункера. Вихід третьої логічної схеми "І" з'єднаний через комутатор з входом першого реверсивного лічильника. Причино-слідчий зв'язок між сукупністю ознак, що заявляються, і результатів, що досягаються, складається в наявності другого реверсивного лічильника, що синхронно працює з першим основним. Основний реверсивний лічильник рахує чисту вагу задану задатчиком по програмі ; другий реверсивний лічильник рахує вагу задану по програмі плюс вагу матеріалу, що ще не досяг прийомного бункера і тимчасово знаходиться в повітрі. Після розвантаження заданої ваги по програмі основний лічильник знову встановлюється в режим додавання, а матеріал, що залишився, із другого лічильника переводиться в основний лічильник і, при наборі наступного ваги, заданої задатчиком програми, він враховується. Таким чином, технічне рішення, що заявляється, дозволяє підвищити точність дозування не знижуючи при цьому продуктивність подачі матеріалу з бун кера живильника. Сутність корисної моделі пояснюється принциповою схемою пристрою (Фіг.1). Пристрій керування ваговим порціонним дозуванням містить тензодатчик (ТД), вихід якого через АЦП з'єднаний з першим входом логічної схеми "h", а також із входом реверсивного лічильника (Ліч2), і через схему «Hh» із другим входом виконавчого механізму (ВМі). А вихід виконавчого механізму (ВМі) підключений до мотора (Мі) прийомного бункера. Вихід реверсивного лічильника (Лічі) через дешифратор (Деші) з'єднаний зі схемою порівняння (СПі). Другий вхід схеми порівняння ( С П ^ підключений до задатчика програми (Зі). Вихід схеми порівняння (СПі) з'єднаний із другим входом логічної схеми "Ь". Перший вхід логічної схеми "Іг" підключений до виходу схеми порівняння (СП2), вхід якої з'єднаний із задатчиком програми (Зг). Вихід логічної схеми ' V з'єднаний Із входом схеми «НІ4», а також підключений до другого входу тригера пам'яті (Тг). Схема «НЦ» з'єднана з першим входом логічної схеми "У. Другий вхід схеми "V з'єднаний з виходом схеми «НІ». Вихід схеми "Ц" з'єднаний із входом (-) реверсивних лічильників (Лічі) і (Ліч2), а також з першим входом тригера пам'яті (Тг). Вихід (Q) тригера пам'яті (Тг) підключений до другого входу логічної схеми "И". Вихід логічної схеми "ІГ з'єднаний із входом реверсивного лічильника (Лічі). Вихід реверсивного лічильника (Лічг) з'єднаний з дешифратором (Дешг). Вихід дешифратора (Деш2) підключений до входу схеми порівняння (СП2), a також з'єднаний зі світловим табло 2. Нульовий "0" вихід дешифратра (Дешг) з'єднаний із входом (+) реверсивного лічильника (Ліч2). Вихід реверсивного лічильника (Лічг) з'єднаний з комутатором (Комут). Перший вхід комутатора з'єднаний із входом реверсивного лічильника (Лічі). Другий вхід комутатора з'єднаний з виходом схеми "Із". Перший вхід якої з'єднаний з датчиком положення (ДП), а другий вхід через схему «НІз» з нульовим "0" виходом дешифратора (Деш-і). Нульовий "0" вихід дешифратора (Деші) з'єднаний із плюсовим (+) входом лічильника (Ліч-і) і через схему «НІ2» з першим входом виконавчого механізму (ВМ-і). Вихід виконавчого механізму (ВМі) з'єднаний з мотором (Мі) для закриття шибера прийомного бункера. Даний пристрій реалізований на мікросхемах К561. Принцип роботи пристрою. Задатчиками програми (Зі) і (32) задається вага, що завантажується в прийомний бункер. Наприклад: Рі=300кг. Реверсивні лічильники (Лічі) і (Ліч2), а також тригер пам'яті (Тг) встановлюються у вихідне положення. З виходу (Q) тригера (Тг) надходить сигнал на вхід логічної схеми "h". Закривається шибер прийомного бункера, після чого включається шнек для подачі матеріалу з бункера живильника. При надходженні матеріалу в прийомний резервуар з тензодатчика (ТД) сигнали надходять на АЦП, де аналогові сигнали перетворюються в імпульси і надходять на вхід реверсивного лічильника (Ліч2), а також через логічну схему "ІГ на вхід реверсивного лічильника (Лічі). Лічильники в положенні додавання. Лічильники синхро 10917 нно рахують імпульси, що відповідають вазі матеріалу, який надходить у прийомний бункер; на світловому табло 1 і 2 висвітлюється вага, зафіксована в даний момент лічильниками (Лічі) і (Ліч2). При досягненні ваги заданої задатчиками (Зі) і (32) [рівної Рі=300кг] спрацьовують схеми порівняння (СПі) і (СП2). Сигнали з схем порівняння надходять на перший і другий вхід логічної схеми "Іг" , при збігу двох сигналів схема "І 2 " спрацьовує і видає сигнал на другий вхід тригера пам'яті (Тг), що спрацьовує і на виході (Q) сигнал у вигляді "заборони" надходить на вхід логічної схеми "ІГ. Сигнали з схеми АЦП не надходять на вхід реверсивного лічильника (Лічі) - рахунок припиняється. А також сигнал зі схеми "І2И надходить на вхід виконавчого механізму (ВМ2), що відключає мотор (М), шнек зупиняється . На світловому табло 1 і 2 висвітлюється цифра 300. Після зупинки шнека матеріал (ДРг), який ще не дійшов до прийомного бункера, якийсь час знаходився в повітрі після зупинки шнека бункера живильника , і після надходження в прийомний бункер реєструється лічильником (Ліч2), допустимо ДР=10кг, тоді на світловому табло 2 висвітиться число "310"кг. Після повного обліку матеріалу в прийомному бункері, що дорівнює Рі+ДР2=310кг, сигнал з АЦП відсутній, отже схема "НІГ видає сигнал на другий вхід схеми "Ц", а також сигнал зі схеми порівняння (СП-і) відсутній, сигнал зі схеми "V не надходить на схему "НЦ", вона спрацьовує і видає сигнал на перший вхід схеми "Ц". Схема "Ц" спрацьовує і встановлює тригер пам'яті (Тг) у вихідне положення з виходу (Q) тригера (Тг) сигнал надходить на вхід схеми "ІГ, У такий спосіб підготовляючи її до роботи, а також сигнал зі схеми "Ц" надходить на негативні входи реверсивних лічильників (Лічі) і (Лічг) установлюючи їх у режим віднімання. При відсутності сигналу з схеми АЦП відпрацьовує схема «Hh», сигнал з якої надходить на другий вхід виконавчого механізму (ВМі), що видає команду на мотор (Мі) для відкриття шибера прийомного бункера. При розвантаженні матеріалу сигнал з АЦП надходить на другий вхід схеми "Ц", і з схем сигнали у вигляді імпульсів надходять на вхід лічильника (ЛІЧІ), що зчитує раніше записані імпульси, що дорівнюють числу 300, а також з аналогоцифрового перетворювача АЦП імпульси надходять на вхід реверсивного лічильника (Ліч2) , що зчитує імпульси. Лічильники (Лічі) і (Ліч2) працюють синхронно. При повному обнулінні (Лічі) на "0" виході дешифратора (Деші) з'явиться сигнал і перекине лічильник (Лічі) на підсумовування, а також сигнал з "0" виходу дешифратора надійде на схему "НІ2", вона спрацює і з виходу сигнал надійде на перший вхід виконавчого механізму (ВМ-і), що видасть сигнал на мотор (Мі) для закриття шибера прийомного бункера. Тоді з датчика положення (ДП) через схему "НІз" сигнал надійде на інший вхід схеми "Із". При збігу двох сигналів вона спрацює і видасть сигнал на комутатор для дозволу переписати число 10, що залишилося, з лічильника (Лічі) у лічильник (Лічг), тоді сигнал з нульового "0" виходу дешифратора (Деші) лічильник (Ліч2) установить у положення підсумовування. На світловому табло 2 висвітиться нуль "0" , а на табло 1 - число 10. При наступному циклі лічильник буде набирати вагу , що дорівнює 290кг, а в сумі буде: 290+10=300кг, і цикл повториться. 10917 1закрити шибер вм, їб-7 2 відкрити шибер Комп'ютерна верстка Д. Дорошенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м. Київ - 4 2 , 01601
