Склад для заливання кабельних муфт

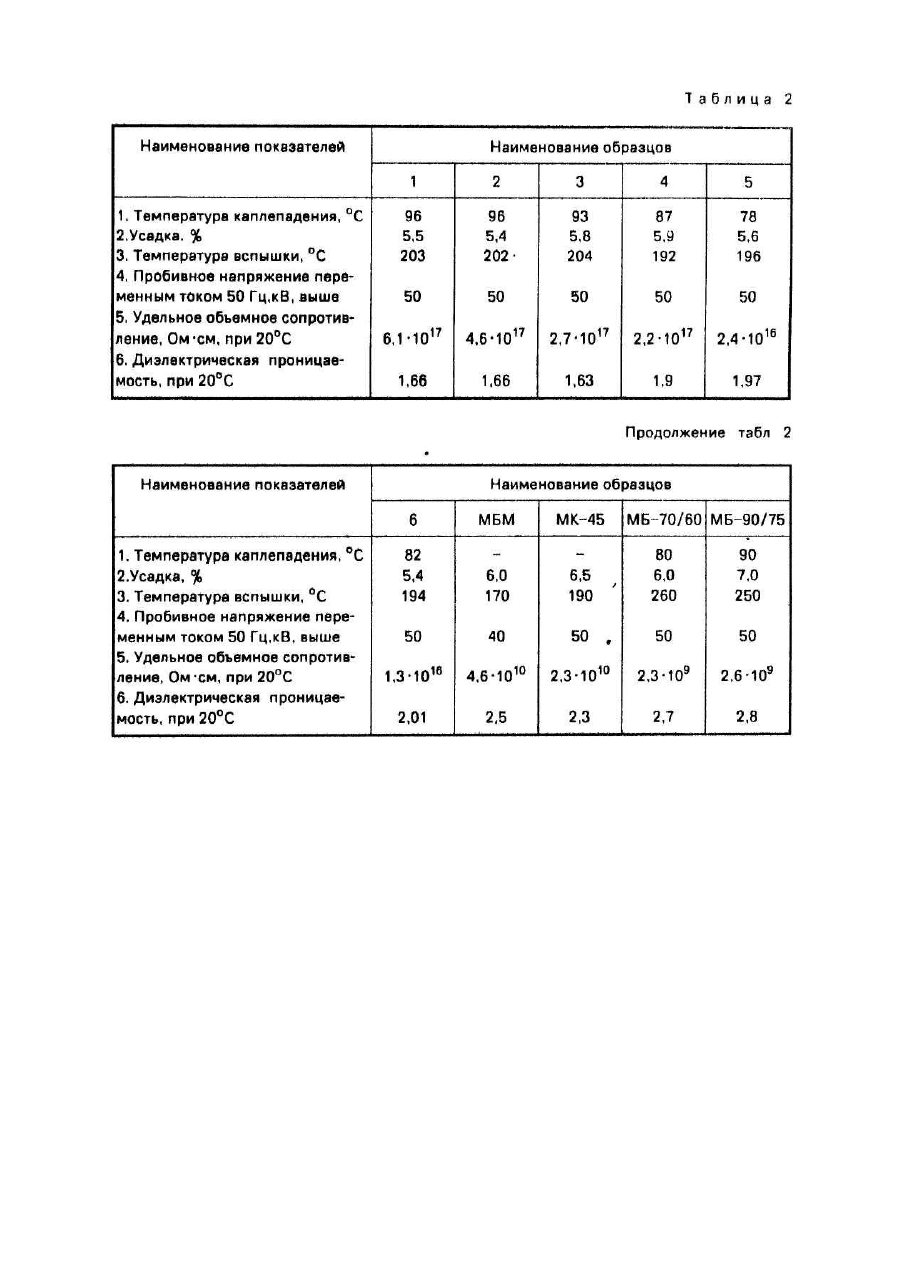

Изобретение относится к электротехнике, в частности, к материалам для кабельной связи, и может быть использовано для герметизации соединительных муфт. В настоящее время для герметизации и защиты от влаги соединительных кабельных муфт используют битумное и масло-канифольные составы. Наиболее близким составом для заливки кабельных муфт является состав, содержащий минеральное масло и изоляционную добавку, состоящую из битума, полученного окислением остаточных продуктов прямой перегонки нефти. Однако известный состав обладает довольно низкими диэлектрическими характеристиками: удельное объемное сопротивление составляет 2,3×109-4,6×1010Ом×см, диэлектрическая проницаемость - 2,8-2,3. Это приводит к ухудшению эксплуатационных характеристик телефонной сети. В основу изобретения поставлена задача создать такой состав для заливки кабельных муфт, в котором новая композиция элементов позволила бы улучшить диэлектрические характеристики состава, в частности, удельное объемное сопротивление и диэлектрическую проницаемость, и за счет этого повысить качество телефонной связи. Поставленная задача решается тем, что состав для заливки кабельных муфт, включающий минеральное масло и изоляционные добавки, согласно изобретению, содержит минеральное масло с вязкостью при 50°С не менее 15сСт, а в качестве изоляционных добавок -- петролатум и полиизобутилен низкомолекулярный с м.м. 1200-2300 при следующем соотношении компонентов, мас.%: Состав может также дополнительно содержать полиэтилен высокого давления в количестве 0,01-0,5 мас.%, в частности можно использовать любую марку неокрашенного полиэтилена по ГОСТ 16337-77. Преимущество заявляемого состава заключается в том, что благодаря сочетанию используемых компонентов и их количественному соотношению значительно повысились диэлектрические свойства композиции: улучшилась диэлектрическая проницаемость, удельное объемное сопротивление по сравнению с известными составами увеличилось на 6-7 порядков. Высокие диэлектрические характеристики состава, обеспечиваемые совокупностью компонентов, улучшают качество телефонной связи. Это объясняется тем, что с повышением диэлектрических свойств заливочного состава происходит уменьшение затухания электромагнитной волны в электрической телефонной цепи, что, в свою очередь, повышает слышимость на всем протяжении телефонной магистрали, а также позволяет увеличить дальность связи. Кроме того, высокие диэлектрические свойства заявляемого состава позволяют предохранить муфту от перегрева внутри, повысить ее долговечность. В качестве масляной основы может быть применено индустриальное масло И-20А по ГОСТ 20799-75. Приготавливают состав следующим образом. Расплавленные компоненты: петролатум в количестве 33,038,5 мас.%, низкомолекулярный полиизобутилен мол.м. 1200-2300 в количестве 35,0-46,0 мас.%. полиэтилен высокого давления в количестве 0,01-0,5 мас.% и минеральное масло (до 100%) в любой последовательности заливают в смеситель и перемешивают в течение 9-11 часов при температуре 120-130°С. Примеры образцов заявляемого состава и их физико-химические и диэлектрические характеристики в сравнении с известными составами приведены в таблицах 1 и 2 соответственно. Физико-химические и диэлектрические показатели известных составов взяты из ТУ 6997-77. Испытания диэлектрических свойств исследуемых составов проводились в соответствии с ГОСТ 22372-77 и ГОСТ 6581-75. Как видно из таблицы 2, предлагаемый состав для заливки кабельных муфт обладает высокими диэлектрическими свойствами. Результаты испытаний показали, что удельное объемное сопротивление заявляемого состава на 6-7 порядков выше, чем у составов-аналогов. Значительно улучшилась и диэлектрическая проницаемость. Анализ основных физико-химических свойств исследуемого состава показывает, что температура каплепадения заявляемой композиции варьируется в широких пределах, что позволяет использовать ее в различных условиях эксплуатации. Снижение процента усадки после остывания продукта указывает на то, что полнота заполнения муфты заявляемым составом выше, чем известным составами. Показатели температуры вспышки и пробивного напряжения переменным током показывают, что предлагаемый состав удовлетворяет требованиям пожаробезопасности и требованиям, предъявляемым к изоляторам.
