Гідрофобний заповнювач для кабельних муфт

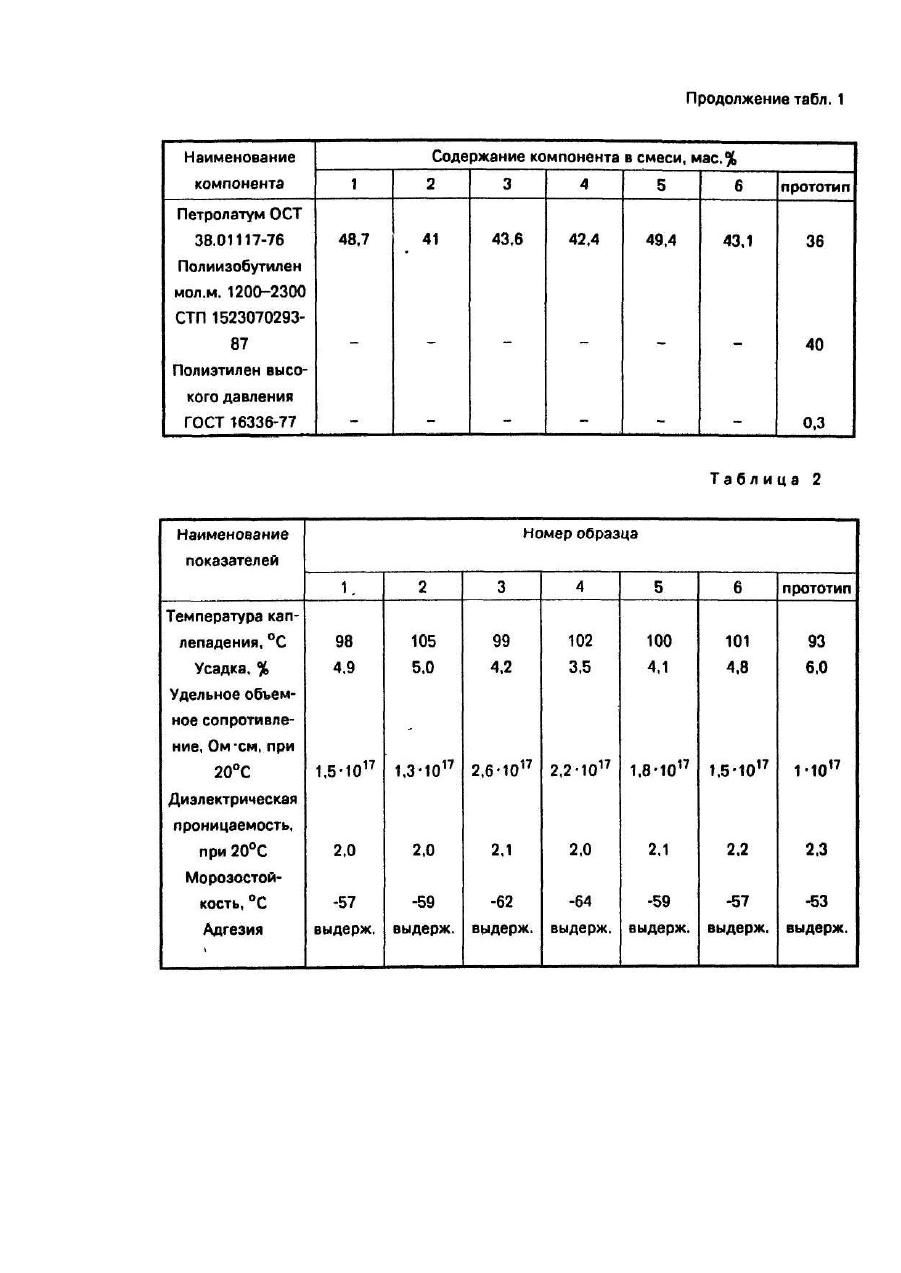

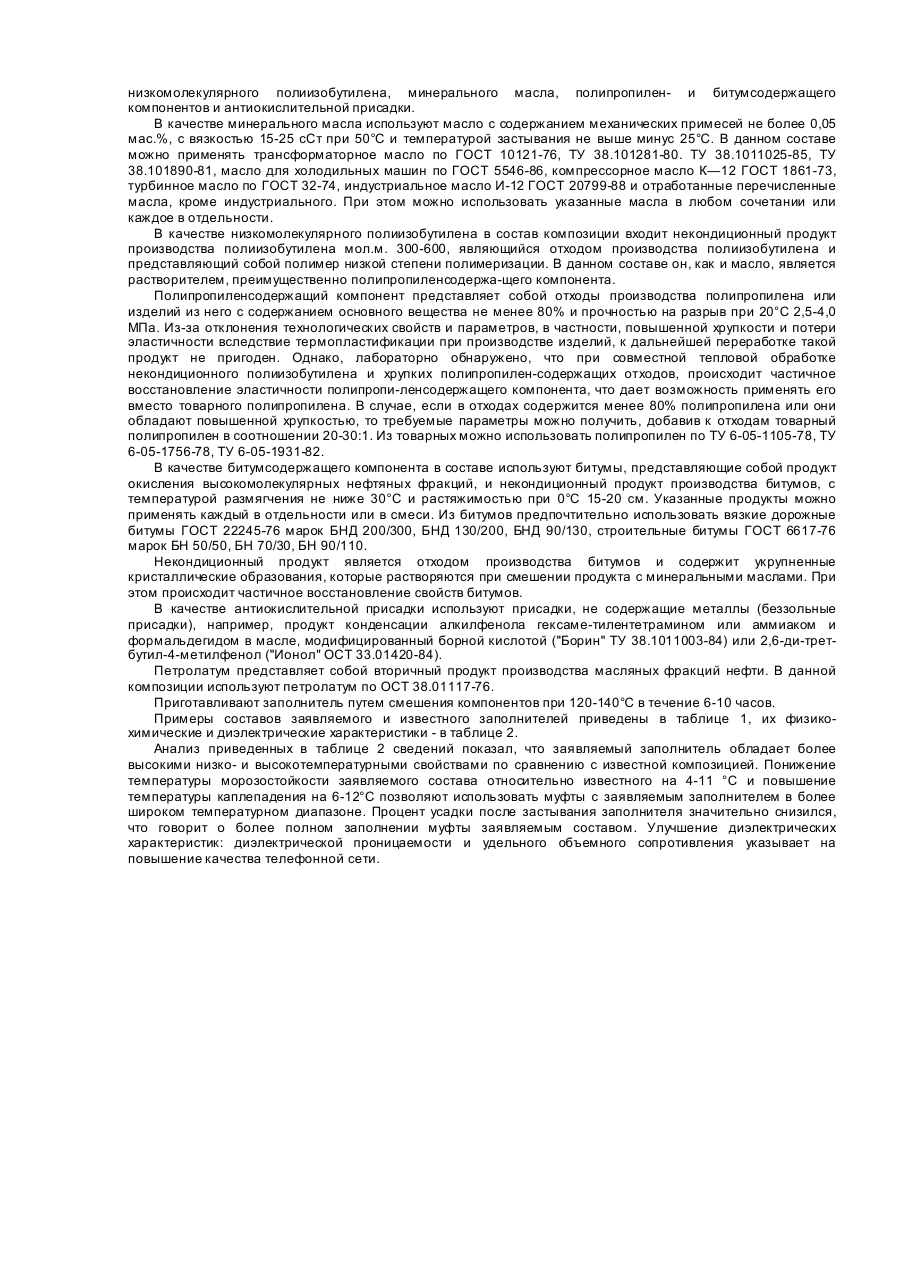

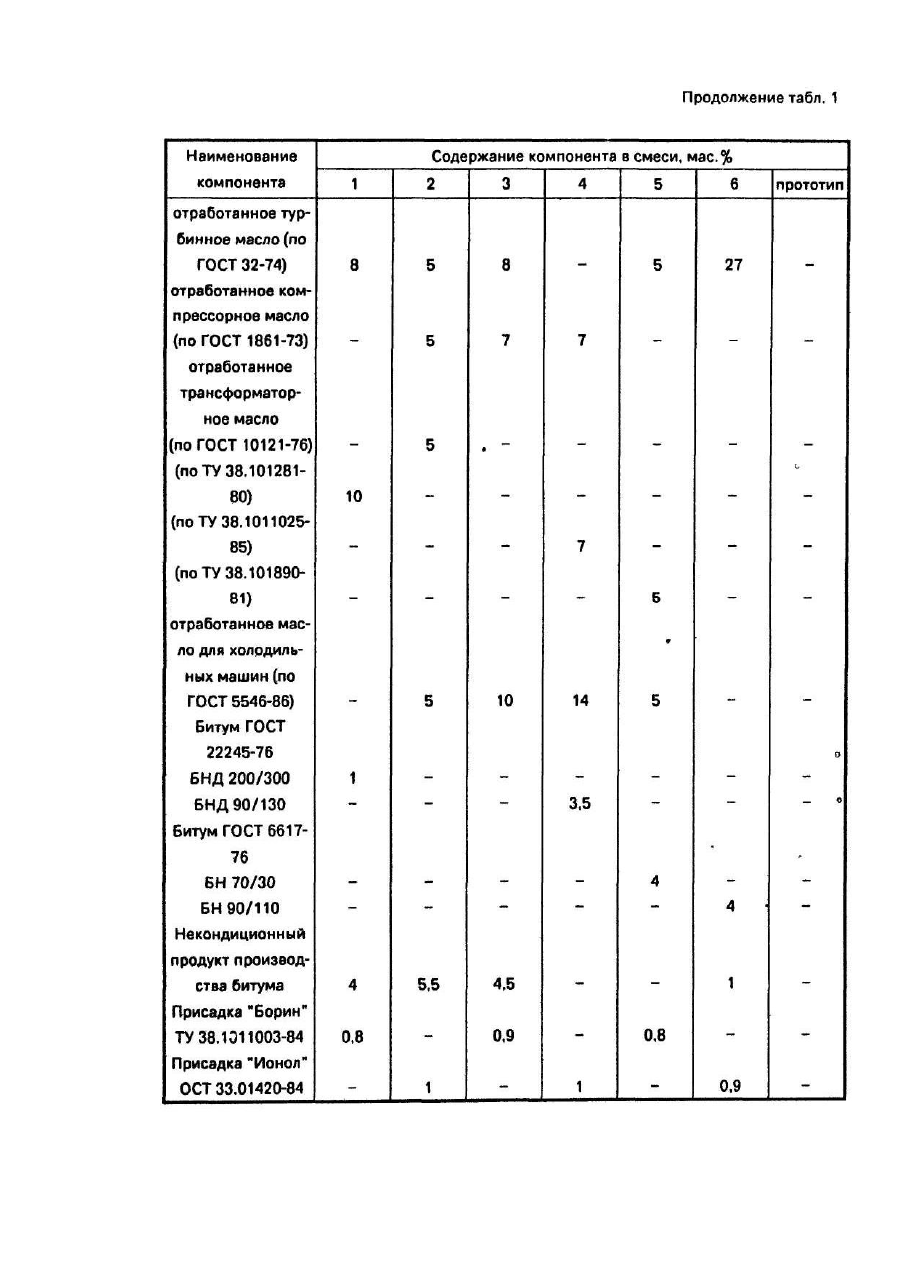

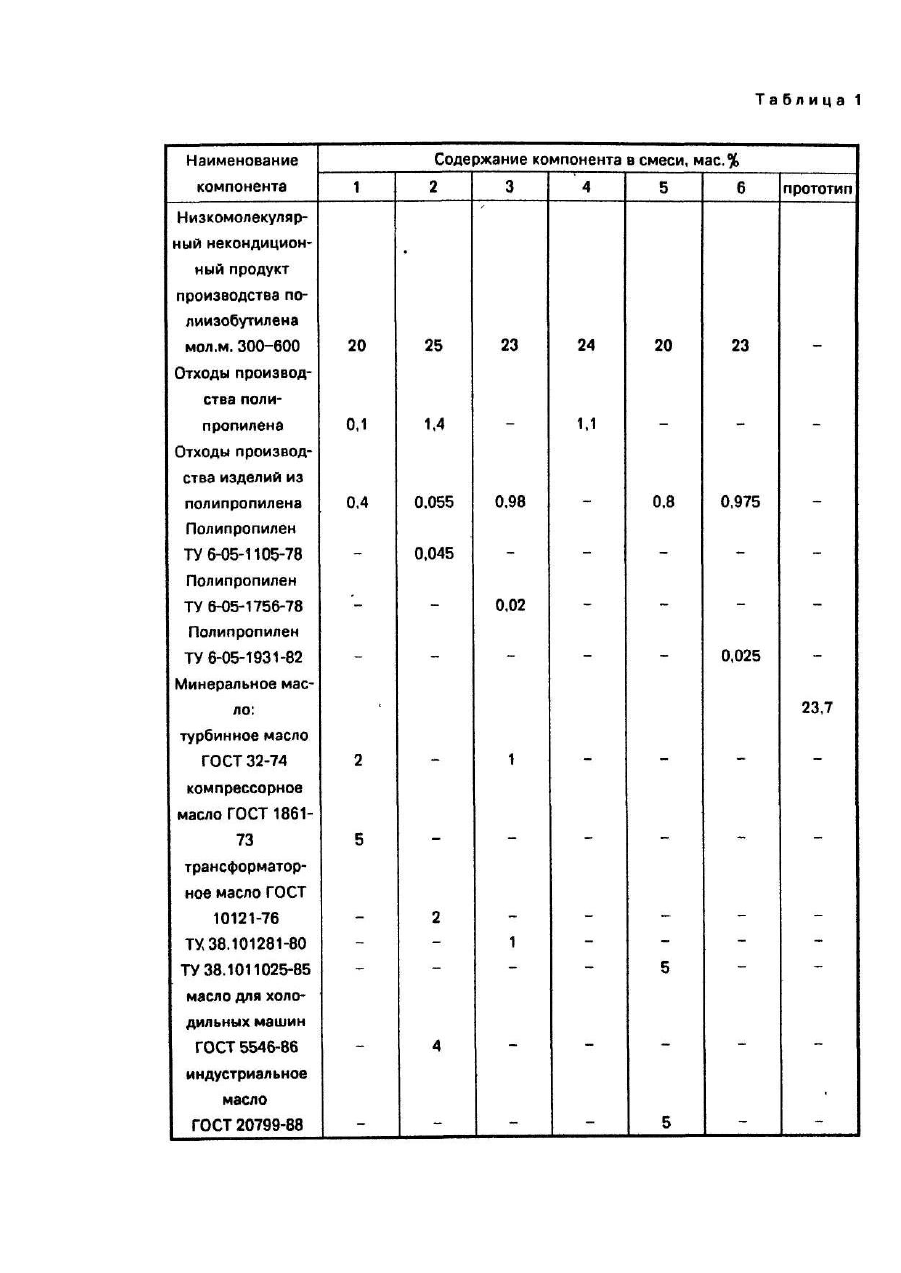

Изобретение относится к электротехнике, в частности, к материалам для герметизации кабельных муфт. Наиболее близким по составу к заявляемому заполнителю является гидрофобный заполнитель для кабельных муфт "Мизол", включающий петролатум в количестве 33,0-38,5 мас.%, низкомолекулярный полиизобу-тилен мол.м. 1200-2300 в количестве 35,0-46,0 мас.%, полиэтилен высокого давления в количестве 0,01-0,5 мас.% и минеральное масло с вязкостью 15-25 сСт при 50°С - остальное. Недостатками известной композиции являются пониженные высоко- и низкотемпературные свойства, что сужает температурный диапазон работы кабельной муфты, повышенная усадка, приводящая к образованию пустот после застывания продукта в муфте и пониженные диэлектрические характеристики, что отрицательно сказывается на качестве телефонной связи. В основу изобретения поставлена задача создать такой гидрофобный заполнитель для кабельных муфт, в котором новая совокупность компонентов и их содержание в композиции позволили бы повысить температуру каплепадения, снизить температуру морозостойкости, улучшить усадочные и диэлектрические характеристики и за счет этого расширить температурный диапазон эксплуатации муфты и повысить качество телефонной сети. Поставленная задача решается тем, что в гидрофобном заполнителе для кабельных муфт, включающем минеральное масло с вязкостью 15-25 сСт при 50°С, низкомолекулярный полиизобутилен и петролатум, согласно изобретению, содержится минеральное масло с содержанием механических примесей не более 0,05 мас.% и температурой застывания не выше минус 25°С, в качестве низкомолекулярного полиизобу-тилена некондиционный продукт производства полиизобутилена мрл.м. 300-600 и дополнительно полипропиленсодержащий компонент с содержанием основного вещества не менее 80% и прочность на разрыв при 20°С 2,5-4,0 МПа. битумсодержащий компонент с температурой размягчения не ниже 30°С и растяжимостью при 0°С 15-20 см и беззольную антиокислительную присадку при следующем соотношении компонентов, мас.%: Заполнитель в качестве полипропилен-содержащего компонента содержит отходы производства полипропилена и/или изделий из него или указанные отходы и полипропилен в соотношении 20-30:1. Заполнитель в качестве минерального масла содержит турбинное и/или трансформаторное и/или компрессорное и/или индустриальное масла и/или масло для холодильных машин и/или отработанное трансформаторное и/или отработанное турбинное и/или отработанное компрессорное масла и/или отработанное масло для холодильных машин. Заполнитель в качестве битумсодержащего компонента содержит битум и/или некондиционный продукт производства битума. Преимущество заявляемого заполнителя заключается в том, что благодаря указанной совокупности ингредиентов и их содержанию повышаются высоко- и низкотемпературные свойства композиции: снижается температура морозостойкости и повышается температура каплепадения, что позволяет расширить температурный диапазон применения муфты; повышается стойкость к окислению и, как следствие, улучшаются диэлектрические характеристики заполнителя; снижаются усадочные явления после застывания заполнителя, в результате чего уменьшается незаполненность кабеля, улучшаются гидрофобизирующие свойства. При этом, поскольку улучшение указанных качественных характеристик происходит за счет использования в композиции отходов производств, а также отработанных продуктов, составляющи х 25-50%, существенно снижается стоимости заполнителя. Гидрофобный заполнитель для кабельных муфт представляет собой композицию петролатума, низкомолекулярного полиизобутилена, минерального масла, полипропилен- и битумсодержащего компонентов и антиокислительной присадки. В качестве минерального масла используют масло с содержанием механических примесей не более 0,05 мас.%, с вязкостью 15-25 сСт при 50°С и температурой застывания не выше минус 25°С. В данном составе можно применять трансформаторное масло по ГОСТ 10121-76, ТУ 38.101281-80. ТУ 38.1011025-85, ТУ 38.101890-81, масло для холодильных машин по ГОСТ 5546-86, компрессорное масло К—12 ГОСТ 1861-73, турбинное масло по ГОСТ 32-74, индустриальное масло И-12 ГОСТ 20799-88 и отработанные перечисленные масла, кроме индустриального. При этом можно использовать указанные масла в любом сочетании или каждое в отдельности. В качестве низкомолекулярного полиизобутилена в состав композиции входит некондиционный продукт производства полиизобутилена мол.м. 300-600, являющийся отходом производства полиизобутилена и представляющий собой полимер низкой степени полимеризации. В данном составе он, как и масло, является растворителем, преимущественно полипропиленсодержа-щего компонента. Полипропиленсодержащий компонент представляет собой отходы производства полипропилена или изделий из него с содержанием основного вещества не менее 80% и прочностью на разрыв при 20°С 2,5-4,0 МПа. Из-за отклонения технологических свойств и параметров, в частности, повышенной хрупкости и потери эластичности вследствие термопластификации при производстве изделий, к дальнейшей переработке такой продукт не пригоден. Однако, лабораторно обнаружено, что при совместной тепловой обработке некондиционного полиизобутилена и хрупких полипропилен-содержащих отходов, происходит частичное восстановление эластичности полипропи-ленсодержащего компонента, что дает возможность применять его вместо товарного полипропилена. В случае, если в отходах содержится менее 80% полипропилена или они обладают повышенной хрупкостью, то требуемые параметры можно получить, добавив к отходам товарный полипропилен в соотношении 20-30:1. Из товарных можно использовать полипропилен по ТУ 6-05-1105-78, ТУ 6-05-1756-78, ТУ 6-05-1931-82. В качестве битумсодержащего компонента в составе используют битумы, представляющие собой продукт окисления высокомолекулярных нефтяных фракций, и некондиционный продукт производства битумов, с температурой размягчения не ниже 30°С и растяжимостью при 0°С 15-20 см. Указанные продукты можно применять каждый в отдельности или в смеси. Из битумов предпочтительно использовать вязкие дорожные битумы ГОСТ 22245-76 марок БНД 200/300, БНД 130/200, БНД 90/130, строительные битумы ГОСТ 6617-76 марок БН 50/50, БН 70/30, БН 90/110. Некондиционный продукт является отходом производства битумов и содержит укрупненные кристаллические образования, которые растворяются при смешении продукта с минеральными маслами. При этом происходит частичное восстановление свойств битумов. В качестве антиокислительной присадки используют присадки, не содержащие металлы (беззольные присадки), например, продукт конденсации алкилфенола гексаме-тилентетрамином или аммиаком и формальдегидом в масле, модифицированный борной кислотой ("Борин" ТУ 38.1011003-84) или 2,6-ди-третбутил-4-метилфенол ("Ионол" ОСТ 33.01420-84). Петролатум представляет собой вторичный продукт производства масляных фракций нефти. В данной композиции используют петролатум по ОСТ 38.01117-76. Приготавливают заполнитель путем смешения компонентов при 120-140°С в течение 6-10 часов. Примеры составов заявляемого и известного заполнителей приведены в таблице 1, их физикохимические и диэлектрические характеристики - в таблице 2. Анализ приведенных в таблице 2 сведений показал, что заявляемый заполнитель обладает более высокими низко- и высокотемпературными свойствами по сравнению с известной композицией. Понижение температуры морозостойкости заявляемого состава относительно известного на 4-11 °С и повышение температуры каплепадения на 6-12°С позволяют использовать муфты с заявляемым заполнителем в более широком температурном диапазоне. Процент усадки после застывания заполнителя значительно снизился, что говорит о более полном заполнении муфты заявляемым составом. Улучшение диэлектрических характеристик: диэлектрической проницаемости и удельного объемного сопротивления указывает на повышение качества телефонной сети.
