Гідрофобний заповнювач для кабелів зв’язку

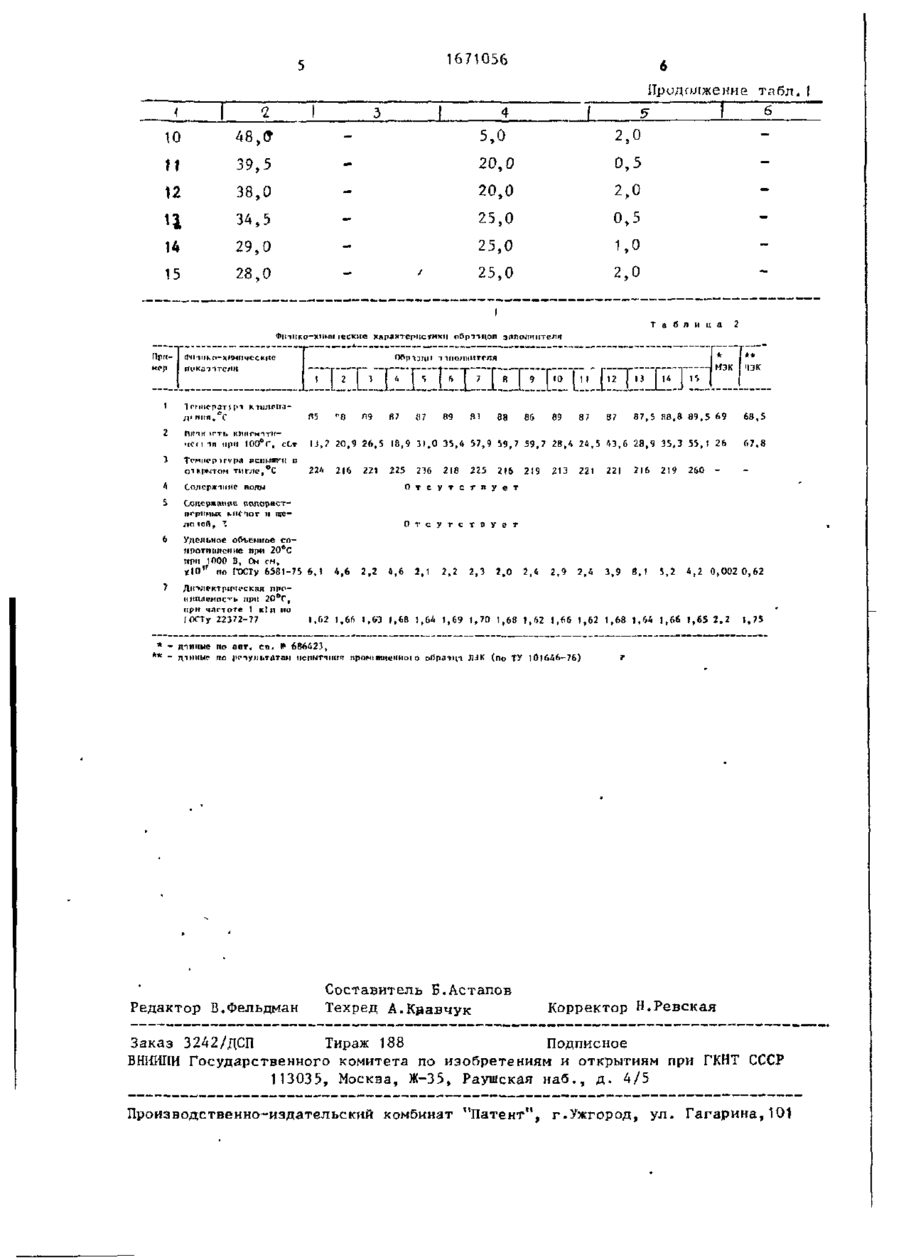

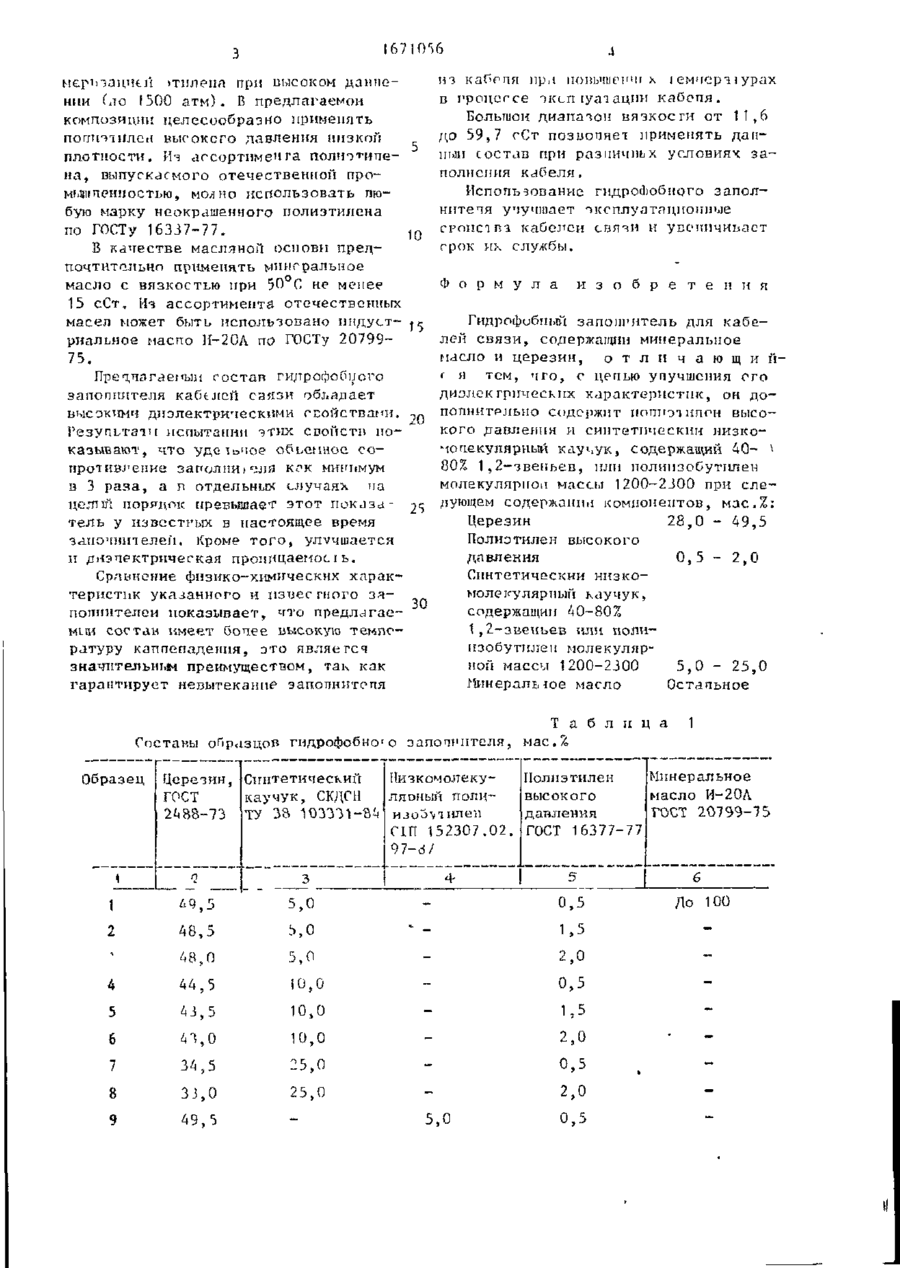

О " -* С о ' c c 0 3 C O B E r c н и х ' СОЦИАЛИСТИЧЕСІ (ИХ РЕСПУБЛИК (5 1)6. U 01 И 3/00 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГННТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4717778/U7 (22) t1.07.89 (72) Г.В.Кубрак, Н.Я.Рудакова, И ЛІ.ІДайли, В.Б.Бичков, П.И.Проксыец, М* И. Привар екая, С.^.Синялова, С. Л, Барановская и Е.Н.ЇІоЛопкипа (53) 621.315 Г088.ІІ) (56) Авторское с р и д е т р л ь с т в о СССР fr 56B084, к л . Н 01 В 3/20, 1975. (54) ГИДРОФОБНЫЙ ЗАПОЛНИТКЛЬ ДЛЯ КАБЕЛЕЙ СВЯЗИ (57) Изобретение относится к тт.' к т р о технике, п ч'1ст1«ости к материалам дня Изобретение относится к э л е к т р о т е х н и к е , в частности к материалам дпя кабелей с п я з и , и может быть и с п о л ь з о в а н о для телефонных к а б е л е й г о р о д с кой и сельской с ь я з и с л о л и э т и л е н о вой изоляцией и гидрофобным заполнителем . Печью изобретения я в л я е т с я ттоьыи'ениє диэлектрических х а р а к т е р и с т и к гидрофобного заполнителя кабеля с п я зи. Конкретные с о с т а в и оСразцов гидро фобного чаполиителя приведены в т а б л . 1. В т а б л . 2 - физико-химические диэлектрические характеристики эти:-' образцов в сравнении с н з з е с т н ы ^^и гидрофобиьэ-ш заполнитс- г г лмк. Технология ЇІЗІ'СТОВЛЄНИЯ з а п о л н и т е ля п р о с т а . Он г о т о в и т с я смешеиирм компонентов при 12О-13О°С. Производство б е з о т х о д н о е , экологически ч и с тое . 30-01 гидробо^ных т а п о ш п п е п е и к а б е л е й с в я з и . Цель и з о б р е т е н и я - повышение д и э л е к т р и ч е с к и х х л р а к r e р и с т и к гидрофобного з а п о л н и т е л я , Снижением 2 8 49,5 м а с . ч . церезина, 0,5-2,0 мас.м. с и н т е т и ч е с к о г о пизкомолекулярного к а у ч у к а , содержащего 40-801 1 , 2 - у н е ньев или полиизоСутипена молекулярной массы 1200-2300 и 23, г >-66,5 м а с . ч . мин е р а л ь н о г о масла при 120-1 Ш С получают гидрофобньпі з а п о л н и т е і ї ь , имею«Ц'ЇЙ /тиолекі рнческ ую проницаемое і ъ 1 , 6 6 - 1 . 7 0 и у д е л ы ю е ооьемное с о п р о тивленпе 2 , 0 - 8 , 1 - 1 0 Ом*см. 2 т а б л . ' L Использование і г і обре гони t при -экс- M i плуатации каЬі'леи спя эй улучшает их зкеплуатациоіпгие споистпа, продлевает срок службы и -чтим обеспечивает экономический -ч&фект. Низ комо це кул я рный с чч 'готический каучук представляет собой олигомер полиїїорпзации бутадиена, содержащий 40-80% -jueiibon структура 1,2, В предлагаемой композиции можно использовать каучук СКЛСН по ТУ 38 103331-84, выпускаемый наиеп промышленностью. ііизкочолекупярньїи полиизобутиле-г - продукт полимеризации бутанбутиленовой фракции молекулярной массой J200-2300. В предлагаемом гогтаве заполнителя предпочтительно использо- wzxrA, вать олигомер указанной молекулярной массы производства Кременчугского Ї1ПЗ по СТП 15230729^-87. Полиэтилен высокого давления карбоцешгой полимер, получаемый поли 167IOS6 из каПгпя при попышенчт х і емпорэ іурах в процессе экс_п і у а і а ц и и к а б е п я . Большой д и а п а з о н в я з к о с т и от 11,6 до 59,7 сСт позвоннет применять д а н ный с о с т а в при разпичпьх у с л о в и я х з а полнения к а б е л я . Использование гидрофобного з а п о л нителя улучшает эксплуатационные сропст пз. к а б е л е й с в я т и и увемшчиьаст грпк их службы. мерії зацчє її ітплепа при высоком д а в н е нни Ґ/іо 1500 а т м ) . R предлагаемой композиции ц е л е с о о б р а з н о применять попитііглеи высокого д а в л е н и я низкой п л о т н о с т и . Из а г с о р т и м е и г а п о л и т и * л е и а , выпускаемого о т е ч е с т в е н н о й промышленностью, мол но и с п о л ь з о в а т ь пгабуго марку неокрашенного полиэтилена по ГОСТу 1 6 3 3 7 - 7 7 . 10 В к а ч е с т в е масляной основи п р е д п о ч т и т е л ь н о применять мннгральное масло с в я з к о с т ь ю при 50 С не менее 15 сСт. Из а с с о р т и м е н т а отечественных масел может быть и с п о л ь з о в а н о и н д у с т риальное маспо И-20А по ГОСТу 2 0 7 9 9 75. Ф о р м у л а Прет,чл га емыи с о с т а в гидрофоб]) с го заполнителя кабелей связи обладает ьысокчмл д и э л е к т р и ч е с к и м и ссойстваг'И. 20 Г е з у п ь т з т п испытании этих с в о й с т в п о казывают, ч т о уде їичое обьемное с о противление заполни) еля кгк минимум в 3 р а з а , а л отдельных случаях на цел!ЇЙ порядок превышает э т о т п о к а з а т е л ь у известных в настоящее время запомнит е л е й . Кроме т о г о , улучшается и д и э л е к т р и ч е с к а я проницаемое і ь . Сравнение физико-химических х а р а к теристик указанного и известного з а 30 поппителси п о к а з ы в а е т , что п р е д л а г а е мой с о е т а н имеет более высокую т е м п е ратуру к а п п е п а д е н н я , э т о являє гсч значительным преимуществом, так как г а р а н т и р у е т невытек aunt? заполните пя Гидрофобный з а п о н г и т е л ь для к а б е лей с в я з и , содержащий минеральное млело и ц е р е з и н , о т л и ч а ю щ и и( я тем, ч г о , с цепью улучшения ого диэлск гричеекпх х а р а к т е р и с т и к , он д о ПОЛНИТРЛЬИО содержит попнэт илгн высокого д а в л е н и я и с и н т е т и ч е с к и й н и з к о мопекуляриый к а у ч у к , содержащий 4 0 - ^ 80% 1 , 2 - з в е н ь е в , или полипзобутіш єн молекулярной массы 1200-2J00 при с л е дующем содержании к о м п о н е н т о в , м а с . % ; Церезин Ї8,О - 4 9 , 5 Полиэтилен высокого давления 0 , 5 - 2,0 Синтетический н и з к о молекулярный к а у ч у к , содержащий А0-80% 1 , 2 - з в є н ь е в шиї полиизобутшіеп молекулярной массы 1200-2J00 5,0 - 25,0 № ш е р а л ы о е масло Остальное Составы образцов г и д р о ф о б н е о з а п о л н и т е л я , Образец 1 и з о б р е т е н и я Т а б л и ц а мае.% 1 Минеральное Полиэтилен высокого масло И-20Л давления ГОСТ 20799-75 СІП 152307.02. ГОСТ 16377-77 9 7-d/ НизкомолекуЦерезин, Синтетический к а у ч у к , СКДСН лявный полиГОСТ 2488-73 ТУ 38 103331-84 изоЗ\іішен п 4 3 6 5 0,5 Ло 100 - 1,5 5,0 2,0 S 10,0 0,5 5 43,5 10,0 1,5 6 43,0 10,0 2,0 7 34,5 25,0 0,5 8 33,0 25,0 2,0 9 49,5 5,0 0,5 1 Д9 5 5,0 2 48,5 ь,о 48,0 А цA • 671056 Продолжение табл.1 5,0 2,0 11 48,? 39,5 20,0 0,5 12 38,0 20,0 2,0 Ч 34,5 25,0 0,5 14 29,0 25,0 1,0 15 28,0 25,0 2.0 10 Т а б л и ц а 2 КО-ХИМІІ іескис хярактеристнхіг оОрпцоп заполнителя При"ер 11ПОЛИИТСЛЯ ітикатітелн Гі 1 Іеммсратяп 2 В п і к >гть к і и і г м т т н ч о м і ї , щпі 1 0 0 ° Г , сС-т 1 Темпер irvpil 'і І 4 [ •> j 6 Т 7 Г в І 9 Содержите ноли "fi 07 {!? 89 81 Гі2 ИЭК І ) Гі4 1 ЧЗК 8 7 , 5 В8.8 8 9 , 5 69 68,5 I J . 7 2 0 , 9 2 6 , 5 18,9 3 ! , 0 3 5 , 4 5 7 , 9 5 9 , 7 5 9 , 7 2 8 , ' і 2 4 , 5 /.3,6 2 8 , 9 3 5 , 3 5 5 , 1 26 ґ.7.8 86 89 87 87 всиьштки в шкрытом тигле,°С 5 Я9 ГіО [ ї ї 22'і 216 221 225 246 218 225 216 219 213 221 221 216 2l9 260 2,4 2,9 2,4 3,9 8,1 5,2 4,2 О т е у т с т п у е т Соле Jin пі чі с полорастП^ріГМЬК M l f l O T II І С Ц— лпісЛ, Z О т с у т с т в у е т 6 У д е л ь н о е оГСгсмігое с о п р о т и п л е н не п р и 2 0 * С п р и 1000 В, Он с м , tin" п о ГОСТу 6 5 8 1 - 7 5 6 , 1 7 Л»'>"Р*
