Механізм відтяжки полотна круглов’язальної машини

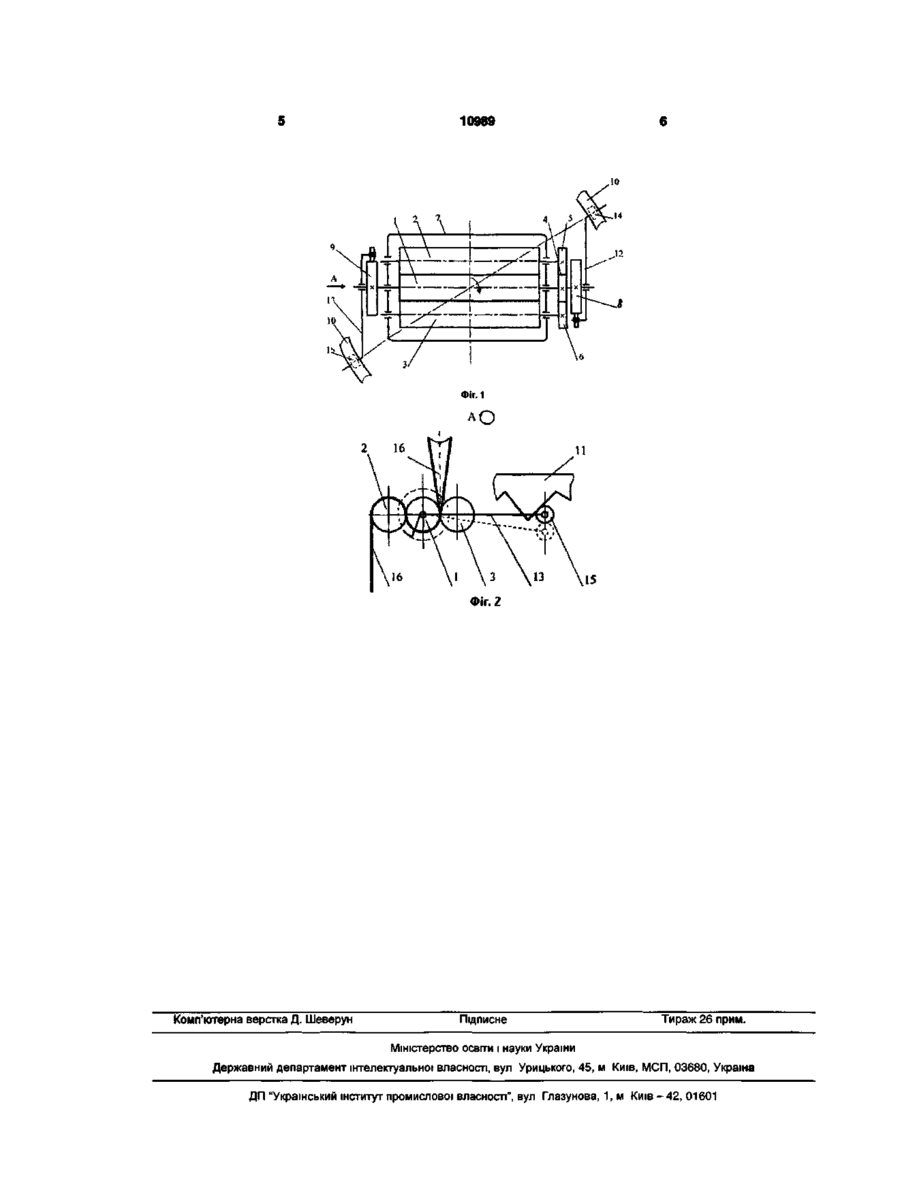

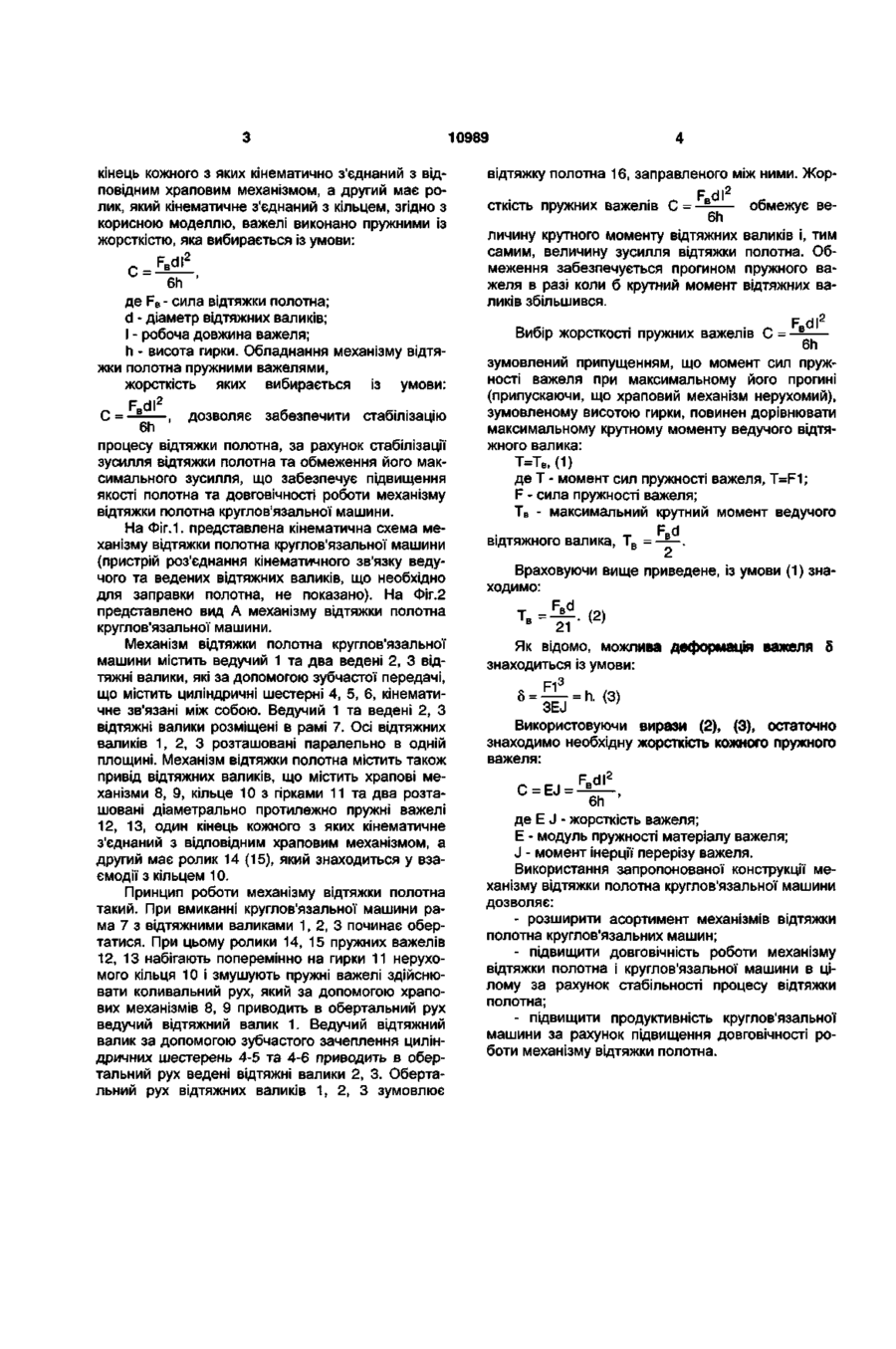

Механізм відтяжки полотна круглов'язальної машини, що містить кінематично з'єднані між собою відтяжні валики, осі яких розташовані паралельно в одній площині, та привід відтяжних валиків, що містить храпові механізми, кільце з гирками та два розташовані діаметрально протилежно важе Корисна модель відноситься до області трикотажного машинобудування, а саме, до механізмів відтяжки полотна круглов'язальних машин. Відомий механізм відтяжки полотна круглов'язальної машини, що містить кінематичне з'єднані між собою відтяжні валики, осі яких розташовані паралельно в одній площині, та привід відтяжних валиків, що містить храпові механізми, кільце з гірками та два розташовані діаметрально протилежно важелі, один кінець кожного з яких кінематичне з'єднаний з відповідним храповим механізмом, а другий має ролик, який кінематичне з'єднаний з кільцем [Присяжнюк П.А. Технология и кругловязальное оборудование в производстве изделий верхнего трикотажа. - Минск: Вышэйшая школа, 1982, с.213, рис.123]. Наявність в механізмі відтяжки полотна жорстких важелів не виключає можливості значного збільшення зусилля відтяжки полотна в порівнянні з необхідним технологічним зусиллям його відтяжки, що спричинює погіршення як якості трикотажного полотна, так і зниження довговічності роботи самого механізму відтяжки полотна. Відомий також механізм відтяжки полотна круглов'язальної машини, що містить кінематичне з'єднані між собою відтяжні валики, осі яких розташовані паралельно в одній площині, та привід відтяжних валиків, що містить храпові механізми, лі, один кінець кожного з яких кінематично з'єднаний з відповідним храповим механізмом, а другий має ролик, який кінематично з'єднаний з кільцем, який відрізняється тим, що важелі виконано пружними із жорсткістю, яка вибирається із умови: С= F B dl' 6h де: FB - сила відтяжки полотна, d - діаметр відтяжних валиків, І - робоча довжина важеля, h - висота гирки. кільце з гірками та два розташовані діаметрально протилежно важелі, один кінець кожного з яких кінематичне з'єднаний з відповідним храповим механізмом, а другий має ролик, який кінематичне з'єднаний з кільцем [Машины кругловязальные типа КО-2. Техническое описание и инструкция по эксплуатации. - Черновцы, 1992, лист 55]. Наявність в механізмі відтяжки полотна, як і раніше, жорстких важелів не виключає можливості значного збільшення в процесі роботи круглов'язальної машини зусилля відтяжки полотна в порівнянні з необхідним технологічним зусиллям його відтяжки, що також призводить до зниження якості трикотажного полотна та довговічності роботи самого механізму відтяжки полотна. Таким чином в основу корисної моделі покладена задача створити таку конструкцію механізму відтяжки полотна круглов'язальної машини, в якій шляхом введення нових елементів та їх зв'язків забезпечилось би підвищення довговічності роботи механізму. Поставлена задача вирішена тим, що в механізм відтяжки полотна круглов'язальної машини, що містить кінематичне з'єднані між собою відтяжні валики, осі яких розташовані паралельно в одній площині, та привід відтяжних валиків, що містить храпові механізми, кільце з гірками та два розташовані діаметрально протилежно важелі, один «2* 00 0) ST 10989 кінець кожного з яких кінематично з'єднаний з відповідним храповим механізмом, а другий має ролик, який кінематичне з'єднаний з кільцем, згідно з корисною моделлю, важелі виконано пружними із жорсткістю, яка вибирається із умови: F oT С= B 6h де FB - сила відтяжки полотна; d - діаметр відтяжних валиків; І - робоча довжина важеля; h - висота гирки. Обладнання механізму відтяжки полотна пружними важелями, жорсткість яких вибирається із умови: F B dl' дозволяє забезпечити стабілізацію 6h процесу відтяжки полотна, за рахунок стабілізації зусилля відтяжки полотна та обмеження його максимального зусилля, що забезпечує підвищення якості полотна та довговічності роботи механізму відтяжки полотна круглов'язальної машини. На Фіг.1. представлена кінематична схема механізму відтяжки полотна круглов'язальної машини (пристрій роз'єднання кінематичного зв'язку ведучого та ведених відтяжних валиків, що необхідно для заправки полотна, не показано). На Фіг.2 представлено вид А механізму відтяжки полотна круглов'язальної машини. Механізм відтяжки полотна круглов'язальної машини містить ведучий 1 та два ведені 2, 3 відтяжні валики, які за допомогою зубчастої передачі, що містить циліндричні шестерні 4, 5, 6, кінематичне зв'язані між собою. Ведучий 1 та ведені 2, З відтяжні валики розміщені в рамі 7. Осі відтяжних валиків 1, 2, 3 розташовані паралельно в одній площині. Механізм відтяжки полотна містить також привід відтяжних валиків, що містить храпові механізми 8, 9, кільце 10 з гірками 11 та два розташовані діаметрально протилежно пружні важелі 12, 13, один кінець кожного з яких кінематичне з'єднаний з відповідним храповим механізмом, а другий має ролик 14 (15), який знаходиться у взаємодії з кільцем 10. Принцип роботи механізму відтяжки полотна такий. При вмиканні круглов'язальної машини рама 7 з відтяжними валиками 1,2,3 починає обертатися. При цьому ролики 14, 15 пружних важелів 12, 13 набігають поперемінно на гирки 11 нерухомого кільця 10 і змушують пружні важелі здійснювати коливальний рух, який за допомогою храпових механізмів 8, 9 приводить в обертальний рух ведучий відтяжний валик 1. Ведучий відтяжний валик за допомогою зубчастого зачеплення циліндричних шестерень 4-5 та 4-6 приводить в обертальний рух ведені відтяжні валики 2, 3. Обертальний рух відтяжних валиків 1, 2, 3 зумовлює С= відтяжку полотна 16, заправленого між ними. ЖорF B dl' 6h личину крутного моменту відтяжних самим, величину зусилля відтяжки меження забезпечується прогином желя в разі коли б крутний момент ликів збільшився. сткість пружних важелів С = обмежує веваликів і, тим полотна. Обпружного вавідтяжних ва2 . „ F B dl Вибір жорсткості пружних важелів С = — 6h зумовлений припущенням, що момент сил пружності важеля при максимальному його прогині (припускаючи, що храповий механізм нерухомий), зумовленому висотою гирки, повинен дорівнювати максимальному крутному моменту ведучого відтяжного валика: Т=ТВ, (1) де Т - момент сил пружності важеля, T=F1; F - сила пружності важеля; Т в - максимальний крутний момент ведучого відтяжного валика, Т в =——. Враховуючи вище приведене, із умови (1) знаходимо: в --gj Як відомо, можлива деформація важеля 8 знаходиться із умови: „ в F1 3 . ,_. ьо, Використовуючи вирази (2), (3), остаточно знаходимо необхідну жорсткість кожного пружного важеля: 6h де Е J - жорсткість важеля; Е - модуль пружності матеріалу важеля; J - момент інерції перерізу важеля. Використання запропонованої конструкції механізму відтяжки полотна круглов'язальної машини дозволяє: - розширити асортимент механізмів відтяжки полотна круглов'язальних машин; - підвищити довговічність роботи механізму відтяжки полотна і круглов'язальної машини в цілому за рахунок стабільності процесу відтяжки полотна; - підвищити продуктивність круглов'язальної машини за рахунок підвищення довговічності роботи механізму відтяжки полотна. 10989 Комп'ютерна верстка Д. Шеверун Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
