Змішувач-роздавач кормів з індивідуальним дозуванням

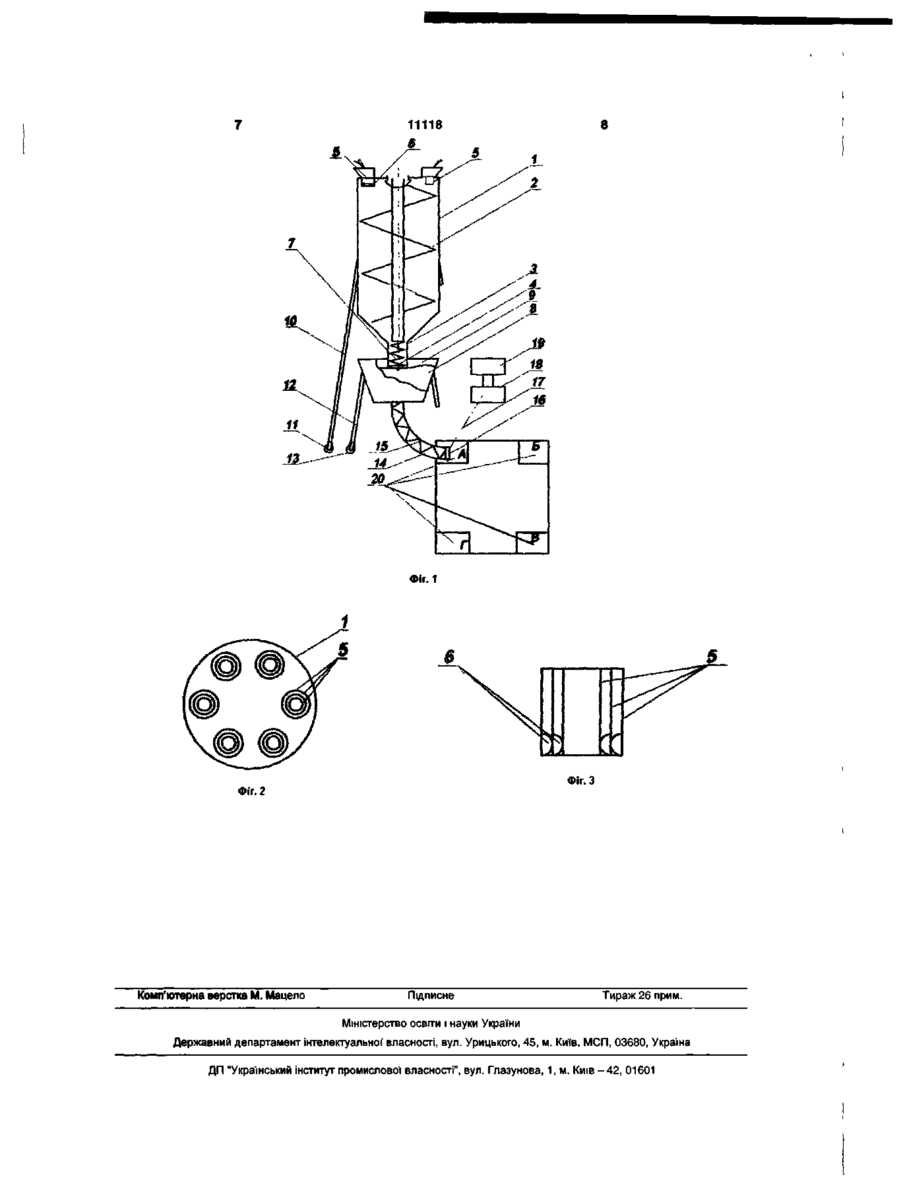

1. Змішувач-роздавач кормів з індивідуальним дозуванням, який містить бункер циліндричної форми з мішалкою, дозувальну заслінку, вивантажувальний пристрій і механізм приводу, який відрізняється тим, що він додатково містить дозувальні циліндри компонентів кормосуміші, шнек мішалки, проміжний бункер, проміжну заслінку, гнучкий трубопровід, гнучкий шнек, блок бази даних про індивідуальну потребу у кормі тваринам, мікропроцесор, причому дозувальні циліндри, укомплектовані буртиками, згруповано в набори з можливістю залишення в кожному наборі одного дозувального циліндра з діаметром, який відповідає потрібній дозі компонента кормосуміші, а як мішалку застосовано шнек мішалки, встановлений в бункері циліндричної форми з можливістю проходження корму через вивантажувальну горловину при відкритій проміжній заслінці в проміжний бункер, гнучкий трубопровід з гнучким шнеком приєднаний до дозувальної заслінки, з'єднаної з мікропроцесором з можливістю керування дозувальною заслінкою з допомогою мікропроцесора, з'єднаного з блоком бази даних про індивідуальну потребу у кормі тваринам. 2. Змішувач-роздавач кормів з індивідуальним дозуванням за п. 1, який відрізняється тим, що набори дозувальних циліндрів і дозувальні циліндри можуть бути різними, їх встановлено у верхній частині бункера циліндричної форми з можливістю отримання кормосуміші з усіх потрібних компонентів, необхідної градації дозування, проходження компонентів кормосуміші через дозувальні циліндри без „зависання" і „залипання". Корисна модель відноситься до механізації виробничих процесів в тваринництві, а саме для дозованого змішування компонентів кормосуміші і роздачі кормів з індивідуальним дозуванням на тваринницьких фермах і підприємствах різних форм власності. Відомі роздавачі кормів з індивідуальним дозуванням [патенти України №52818 С2, 52819 С2 кл. А01К5/00, 2003]. Основними елементами в них є кормовий бункер, дозуючий вічковий барабан, механізм приводу, виконаний від штифтів, встановлених на годівниці. Однак ці роздавачі кормів призначені для роздавання сипких комбікормів, концентрованих комбікормів і не підходять для використання пастоподібних кормів чи рідких компонентів кормосуміші. Найбільш близьким за технічною суттю до запропонованого змішувача-роздавача кормів з індивідуальним дозуванням є кормороздавач для невеликих свиноферм [патент України №38955А, кл. А01К5/00, 2001]. Основними спільними елементами відомого і запропонованого роздавачів є бункер циліндричної форми з мішалкою, дозувальна заслінка, вивантажувальний пристрій і механізм приводу. Однак цей кормороздавач має недоліки: - не підходить для середніх і великих ферм і комплексів; - існує необхідність ретельного очищення складних елементів (гумотканинний транспортер зі скребками, гнучкий фартух) після кожної кормороздачі; - не підходить для використання пастоподібних кормів, чи рідких компонентів кормосуміші. Заявлений нами пристрій усуває недоліки прототипу і забезпечує можливість обслуговування малих, середніх і великих ферм і комплексів, спрощення процедури миття змішувачароздавача, можливість використання пастоподібних кормів чи рідких компонентів кормосуміші. В основу корисної моделі поставлено завдання створити змішувач-роздавач кормів з індивідуа 00 11118 льним дозуванням, який забезпечував би можливість обслуговування тварин на фермах і підприємствах, з спрощеною процедурою миття змішувача-роздавача, з можливістю використання пастоподібних кормів і рідких компонентів кормо суміші. Технічний результат досягають тим, що він додатково містить дозувальні циліндри компонентів кормосуміші, шнек мішалки, проміжний бункер, проміжну заслінку, гнучкий трубопровід, гнучкий шнек, блок бази даних про індивідуальну потребу корму тваринам, мікропроцесор, причому дозувальні циліндри укомплектовані буртиками згруповано в набори з можливістю залишення в кожному наборі одного дозувального циліндра діаметру, який відповідає потрібній дозі компоненту кормосуміші, а як мішалку застосовано шнек мішалки, встановлений в бункері циліндричної форми з можливістю проходження корму через вивантажувальну горловину при відкритій проміжній заслінці в проміжний бункер, гнучкий трубопровід з гнучким шнеком, приєднаний до дозувальної заслінки, з'єднаної з мікропроцесором з можливістю керування дозувальною заслінкою з допомогою мікропроцесора, з'єднаного з блоком бази даних про індивідуальну потребу корму тваринам. Набори дозувальних циліндрів і дозувальні циліндри можуть бути різними, їх встановлено в верхній частині бункера циліндричної форми з можливістю отримання кормосуміші з усіх потрібних компонентів, необхідної градації дозування, проходження компонентів кормосуміші через дозувальні циліндри без „зависання" і „залипання". При проведенні патентного пошуку заявником знайдено технічне рішення [патент України №38955 А], яке містить найбільшу кількість суттєвих ознак, спільних з заявленим змішувачемроздавачем (бункер циліндричної форми з мішалкою, дозувальна заслінка, вивантажувальний пристрій і механізм приводу). Однак наявність зазначених, спільних з прототипом ознак, недостатня для отримання технічного результату, який забезпечує заявлений змішувач-роздавач. Технічних рішень, які б за сукупністю ознак співпадали з заявленим змішувачем-роздавачем - не виявлено. Це дозволяє зробити висновок про відповідність заявленого технічного рішення критерію „новизна". У патентній і технічній літературі не знайдено технічних рішень, що відрізняють заявлений змішувач-роздавач від прототипу і забезпечують досягнення технічного результату: він додатково містить дозувальні циліндри компонентів кормосуміші, шнек мішалки, проміжний бункер, проміжну заслінку, гнучкий трубопровід, гнучкий шнек, блок бази даних про індивідуальну потребу корму тваринам, мікропроцесор, причому дозувальні циліндри укомплектовані буртиками згруповані в набори з можливістю залишення в кожному наборі одного дозувального циліндра діаметру, який відповідає потрібній дозі компоненту кормосуміші, а в якості мішалки застосовано шнек мішалки, встановлений в бункері циліндричної форми, з можливістю проходження корму через вивантажувальну горловину при відкритій проміжній заслінці в проміжний бункер, гнучкий трубопровід з гнучким шнеком приєд наний до дозувальної заслінки, з'єднаної з мікропроцесором з можливістю керування дозувальною заслінкою з допомогою мікропроцесора, з'єднаного 3 блоком бази даних про індивідуальну корму тваринам. Набори дозувальних циліндрів і дозувальні циліндри можуть бути різними, їх встановлено у верхній частині бункера циліндричної форми з можливістю отримання кормосуміші з усіх погрібних компонентів, необхідної градації дозування, проходження компонентів кормосуміші через дозувальні циліндри без „зависання" і „залипання". Отже, заявлене технічне рішення не випливає явним чином з рівня - техніки, що дозволяє зробити висновок про відповідність його критерію „винахідницький рівень". Заявлена корисна модель належить до механізації виробничих процесів в тваринництві, а саме для дозованого змішування компонентів кормосуміші і роздачі кормів з індивідуальним дозуванням на тваринницьких фермах і підприємствах різних форм власності. А тому відповідає критерію „промислова придатність". Таким чином, заявлене технічне рішення є новим, промислово придатним, має винахідницький рівень, тобто відповідає всім умовам патентоспроможності корисної моделі відповідно до статті 7 Закону України „Про охорону прав на винаходи і корисні моделі" № 1771-111. Змішувач-роздавач кормів з індивідуальним дозуванням зображено на Фіг. 1 - загальний вид змішувача-роздавача кормів, Фіг.2 - вид зверху на бункер циліндричної форми з наборами дозувальних циліндрів компонентів кормосуміші, Фіг.З - набір дозувальних циліндрів у розрізі, де 1 - бункер циліндричної форми, 2 - шнек мішалки, 3 - вивантажувальна горловина, 4 - проміжна заслінка, 5 дозувальні циліндри компонентів кормосуміші, 6 буртик, 7 - шнек вивантажувальної горловини, 8 перемішаний корм, 9 - проміжний бункер, 10 - стояки циліндричного бункера, 11 - коліщатка циліндричного бункера, 12 - стояки проміжного бункера, 13 - коліщатка проміжного бункера, 14 - гнучкий трубопровід, 15 ~ гнучкий шнек, 16 - дозувальна заслінка, 17 - зв'язок керування, 18 - мікропроцесор, 19 - блок бази даних про індивідуальну потребу корму тваринам, 20 - місця вивантаження кормосуміші. Одним з основних елементів змішувачароздавача кормів з індивідуальним дозуванням є бункер 1 циліндричної форми з мішалкою, а як мішалку встановлено шнек мішалки 2 (Фіг.1). Знизу бункер 1 має вивантажувальну горловину З, закриту проміжною заслонкою 4. Зверху бункера 1 закріплено дозувальні циліндри 5 компонентів кормосуміші (Фіг.2, 3). Дозувальні циліндри 5 компонентів кормосуміші згруповано в набори (наприклад, на Фіг.2 зображено 6 таких наборів), циліндр найбільшого діаметра з внутрішньої сторони внизу має по всьому периметру буртик 6, на якому зафіксовано ще один внутрішній циліндр, який теж має буртик 6 з внутрішньої сторони. Для циліндру найменшого діаметра нема необхідності в наявності буртика 6. Вивантажувальна горловина 3 укомплектована шнеком 7 вивантажувальної горловини. З вивантажувальної горловини 7 при знятій заслінці 4 перемішаний корм потрапляє в проміжний бун кер 9. Бункер 1 циліндричної форми встановлено на стояках 10 циліндричного бункера з коліщатками 11 циліндричного бункера. Проміжний бункер 9 встановлено на стояках 12 проміжного бункера з коліщатками 13 проміжного бункера. Перемішаний корм 8 з проміжного бункера 9 пересувається в гнучкий трубопровід 14 з гнучким шнеком 15, закритим дозувальною заслінкою 16. Дозувальна заслінка 16 з допомогою зв'язку керування 17 з'єднана з мікропроцесором 18, з'єднаним з блоком бази даних 19 про індивідуальну потребу корму тваринам, який вивантажують на місця 20 вивантаження кормосуміші А, Б, В, Г... Працює змішувач-роздавач кормів наступним чином. Компоненти кормосуміші підібрані, наприклад, згідно з зоотехнічними нормами для даного виду і віку тварин з врахуванням наявних в господарстві запасів кормів, засипають в бункер 1 циліндричної форми через дозувальні циліндри 5 компонентів кормосуміші. З кожного набору дозувальних циліндрів 5 залишають лише один, який відповідає за величиною діаметру отвору потрібній дозі компоненту кормосуміші. Кількість наборів дозувальних циліндрів залежить від кількості компонентів кормосуміші. Кількість циліндрів в наборі і їх діаметри залежать від необхідної градації дозування компонентів кормосуміші, проходження компонентів кормосуміші через дозувальні циліндри без „зависання" і „залипання". Механізм приводу (на Фіг. не показано) приводить в обертання шнек мішалки 2 і компоненти кормосуміші перемішуються. Перемішаний корм при відкритій проміжній заслінці 4 потрапляє в проміжний бункер 9, який переміщають в приміщенні з тваринами (на стояках 12 проміжного бун 11118 кера і коліщатках 13 проміжного бункера). Далі корм вивантажують з проміжного бункера 9 через гнучкий трубопровід 14 і гнучкий шнек 15 вивантажують тваринам, строго дотримуючись послідовності, наприклад, А,Б,В,Г...; в блоці бази даних 19 про індивідуальну потребу тварин в кормі ці дані є в тій же послідовності А, Б, В, Г... Мікропроцесор 18 з допомогою зв'язку керування 17 відкриває дозувальну заслінку 16 на проміжок часу, що відповідає вивантаженню певної дози, передбаченої для даної тварини і, після здійснення цієї операції, закриває кінцеву заслінку 16. Проміжний бункер 9 продовжує вивантажувати індивідуальні дози наступним тваринам. Після того, як з проміжного бункера 9 буде роздано весь (або майже весь) корм, його відтранспортовують до бункера 1 циліндричної форми за порціями кормосуміші для наступних тварин. Після закінчення кормороздачі через змішувач-кормороздавач пропускають воду з метою його очищення (вода з рештками кормосуміші може бути в подальшому використана для варіння компонентів кормосуміші). Таким чином, запропонований змішувачкормороздавач може одноосібне виконувати ряд операцій - дозування, змішування, кормороздачу. Частково дає можливість замінити пристрої для зважування. Надається для використання в годівлі пастоподібних кормів чи рідких компонентів кормосуміші. Легко піддається очищенню. Під час однієї годівлі тварин може використовуватись багатократно і може використовуватись при складних конфігураціях приміщень з тваринами. В прототипі індивідуальне дозування здійснює вручну оператор, а в запропонованому пристрої дозування здійснюється автоматично мікропроцесором. 11118 Фіг. 1 Фіг. З Фіг. 2 Комп'ютерна верстка М. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
