Пристрій для топографо-анатомічного та морфометричного аналізу ортопантомограм

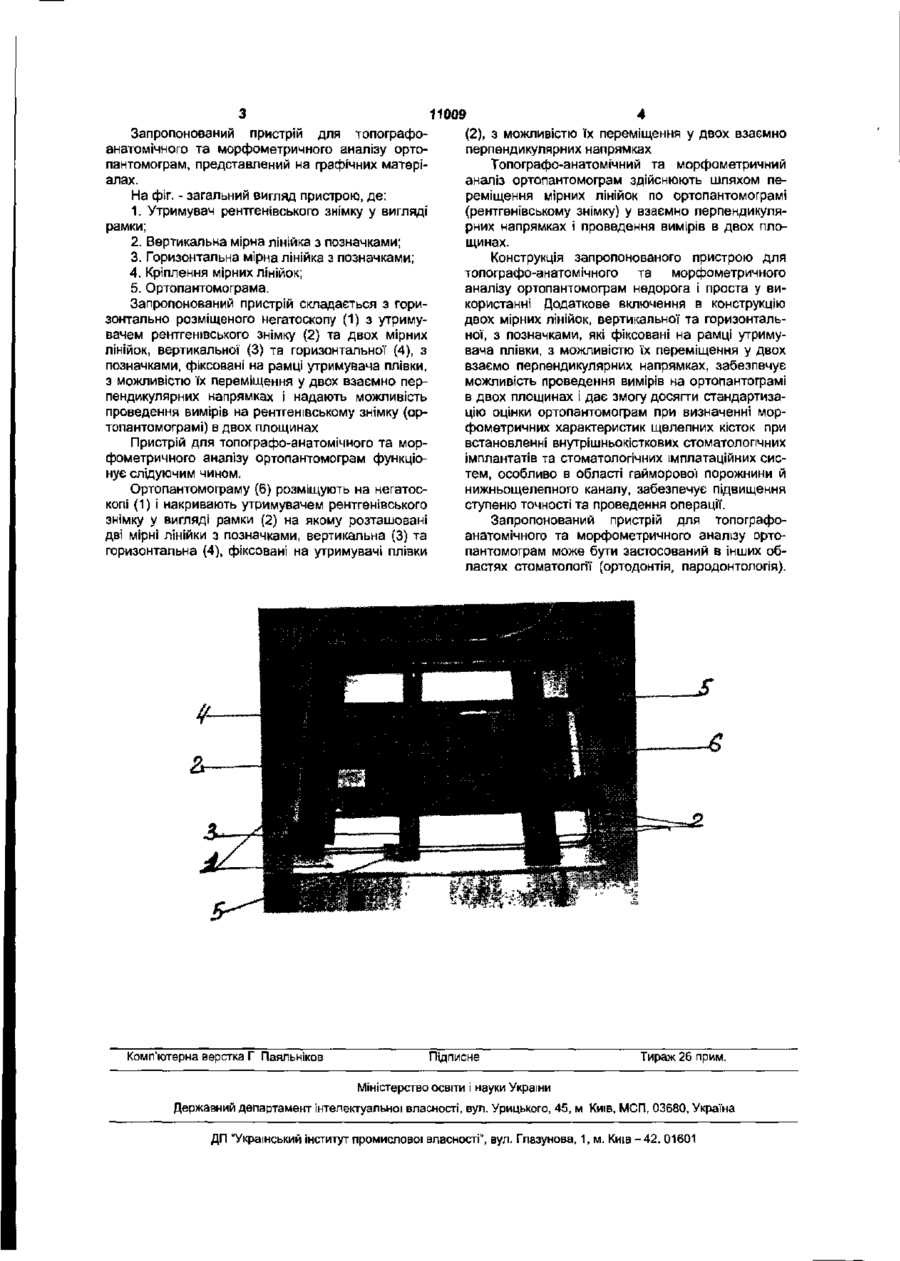

Пристрій для топографо-анатомічного та морфометричного аналізу ортопантомограм, що містить горизонтальний негатоскоп з утримувачем рентгенівського знімка, який відрізняється тим, що додатково містить дві мірні лінійки з позначками, зафіксовані на рамці утримувача плівки з можливістю їх переміщення у двох взаємно перпендикулярних площинах. Запропонована корисна модель відноситься до галузі медицини, а саме до стоматології, до ортопедичної стоматології і може бути використана при встановленні внутрішньо кісткових стоматологічних імплантатів. Ортопантомографія - метод одержання рентгенографічного зображення об'єктів, що мають вигнуту форму, він дає можливість отримувати розгорнуті в площині знімки зображення щелеп та усіх зубів і є одним з основних методів дослідження при проведені операцій встановлення внутрішньокісткових стоматологічних імплантатів та стоматологічних імплантаційних систем. Для топографо-анатомічного та морфографічного аналізу встановлення внутрішньокісткових стоматологічних імплантатів в провідних стоматологічних клініках використовують цифрову ортопантомографію з послідуючою комп'ютерною обробкою результатів [Мельников А.В. Комплексные методы диагностики и планирования в дентальной имплантологии. - Стоматология сегодня. - 2003, № 2 (24)] Найбільш близьким до запропонованого є пристрій для аналізу рентгенограм - негатоскоп, який використовують в більшості стоматологічних клінік, де виконують встановлення стоматологічних імплантатів. [БМЭ. -М,1984,-Т.22.-С 162. НС ТУ 64-1-1195-79, 220W, 45V -1992]. Однак відомий пристрій, за рахунок конструктивних особливостей, недостатньо ефективний при проведенні топографо-анатомічного та морфометричного аналізу ортопантомограм, внаслідок складності визначення морфометричних характеристик щелепних кісток, особливо в області гайморової порожнини й нижньощелепного каналу, та недостатнього ступеню точності отриманих результатів. В основу корисної моделі поставлене завдання розробити конструкцію пристрою для топографо-анатомічного та морфометричного аналізу ортопантомограм, при встановленні внутрішньокісткових стоматологічних імплантатів та стоматологічних імплантаційних систем, шляхом удосконалення відомої' конструкції, досягти спрощення процесу топографо-анатомічного та морфометричного аналізу ортопантомограм та забезпечити підвищення ступеню точності результатів дослідження, за рахунок чого підвищити ступінь ефективності та якості проведення операції. Поставлене завдання вирішують створенням пристрою для топографо-анатомічного та морфометричного аналізу ортопантомограм, що містить горизонтальний негатоскоп з утримувачем рентгенівського знімка у вигляді рамки, який, згідно корисної моделі, відрізняється тим, що в конструкцію пристрою додатково введені дві мірні лінійки з позначками, вертикальна та горизонтальна, фіксовані на утримувачі плівки, з можливістю їх переміщення у двох взаємно перпендикулярних напрямах. О) Запропонований пристрій для топографоанатомічного та морфометричного аналізу ортопантомограм, представлений на графічних матеріалах. На фіг. - загальний вигляд пристрою, де: 1. Утримувач рентгенівського знімку у вигляді рамки; 2. Вертикальна мірна лінійка з позначками; 3. Горизонтальна мірна лінійка з позначками; 4. Кріплення мірних лінійок; 5. Ортопантомограма. Запропонований пристрій складається з горизонтально розміщеного негатоскопу (1) з утримувачем рентгенівського знімку (2) та двох мірних лінійок, вертикальної (3) та горизонтальної (4), з позначками, фіксовані на рамці утримувача плівки, з можливістю їх переміщення у двох взаємно перпендикулярних напрямках і надають можливість проведення вимірів на рентгенівському знімку (ортопантомограмі) в двох площинах Пристрій для топографо-анатомічного та морфометричного аналізу ортопантомограм функціонує слідуючим чином. Ортопантомограму (6) розміщують на негатоскопі (1) і накривають утримувачем рентгенівського знімку у вигляді рамки (2) на якому розташовані дві мірні лінійки з позначками, вертикальна (3) та горизонтальна (4), фіксовані на утримувачі плівки Комп'ютерна верстка Г Паяльніков 4 11009 (2), з можливістю їх переміщення у двох взаємно перпендикулярних напрямках Топографо-анатомічний та морфометричний аналіз ортопантомограм здійснюють шляхом переміщення мірних лінійок по ортопантомограмі (рентгенівському знімку) у взаємно перпендикулярних напрямках І проведення вимірів в двох площинах. Конструкція запропонованого пристрою для топографо-анатомічного та морфометричного аналізу ортопантомограм недорога і проста у використанні Додаткове включення в конструкцію двох мірних лінійок, вертикальної та горизонтальної, з позначками, які фіксовані на рамці утримувача плівки, з можливістю їх переміщення у двох взаємо перпендикулярних напрямках, забезпечує можливість проведення вимірів на ортопантограмі в двох площинах і дає змогу досягти стандартизацію оцінки ортопантомограм при визначенні морфометричних характеристик щелепних кісток при встановленні внутрішньо кісткових стоматологічних імплантатів та стоматологічних імплатаційних систем, особливо в області гайморової порожнини й нижньощелепного каналу, забезпечує підвищення ступеню точності та проведення операції. Запропонований пристрій для топографоанатомічного та морфометричного аналізу ортопантомограм може бути застосований в інших областях стоматології (ортодонтія, пародонтологія). Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
