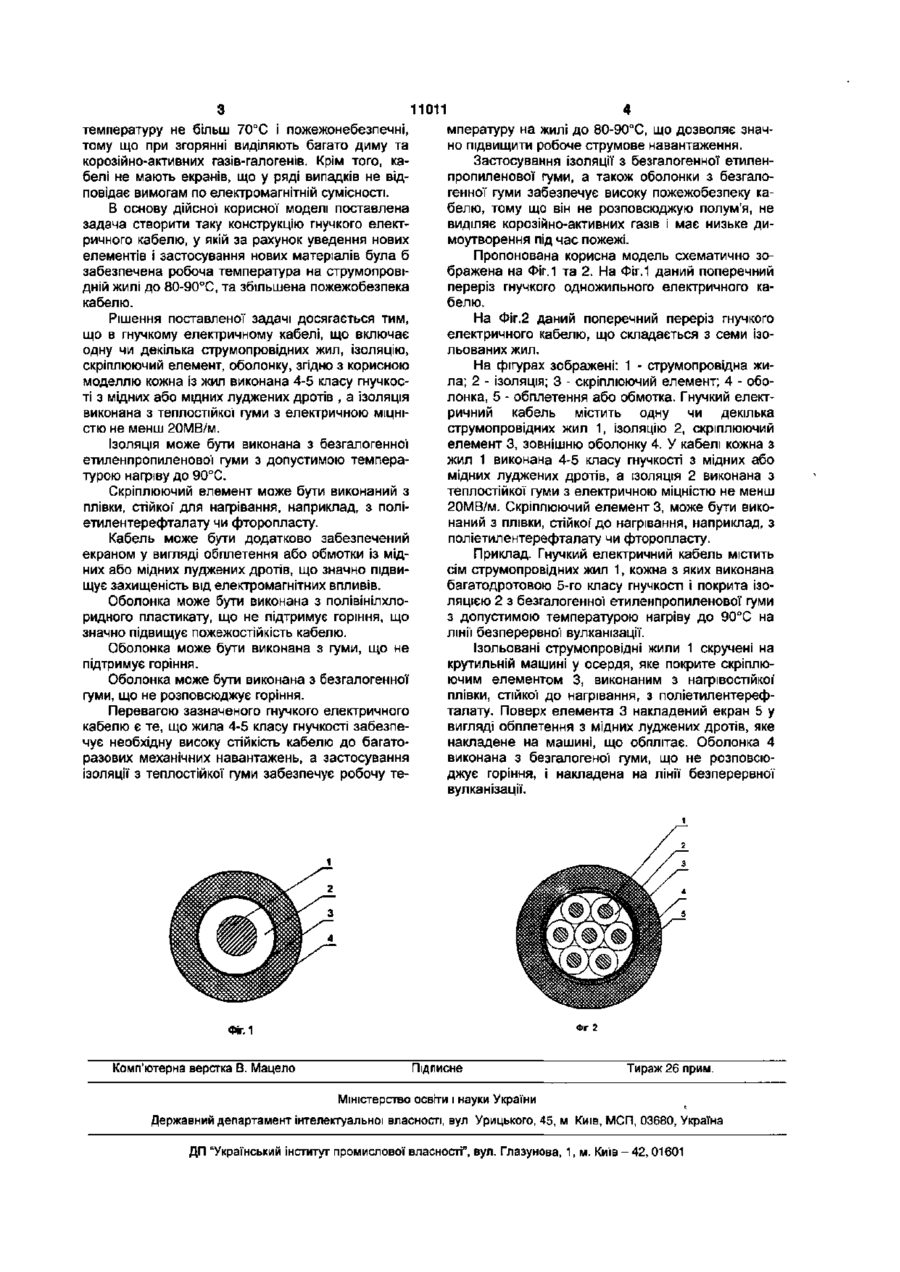

Гнучкий електричний кабель

1. Гнучкий електричний кабель, що містить одну чи декілька струмо провідних жил, ізоляцію, скріплюючий елемент, оболонку, який відрізняється тим, що кожна із жил виконана 4-5 класу гнучкості з мідних або мідних луджених дротів, а ізоляція виконана з теплостійкої гуми з електричною міцністю не менше 20 МВ/м. 2. Кабель за п. 1, який відрізняється тим, що ізоляція виконана з безгалогенної етиленпропіленової гуми з допустимою температурою нагріву до 90°С. 3. Кабель за п. 1 або п. 2, який відрізняється тим, що скріплюючий елемент виконаний з плівки, стійкої до нагрівання, наприклад з поліетилентерефталату. 4. Кабель за будь-яким з пп. 1-3, який відрізняється тим, що додатково забезпечений екраном у вигляді обплетення або обмотки із мідних або мідних луджених дротів. 5. Кабель за будь-яким з пп. 1, 3, 4, який відрізняється тим, що оболонка виконана з полівінілхлоридного пластикату, що не підтримує горіння. 6. Кабель за будь-яким з пп. 1, 3, 4, який відрізняється тим, що оболонка виконана з гуми, що не підтримує горіння. 7. Кабель за пп. 1, 2, який відрізняється тим, що оболонка виконана з безгалогенної гуми, що не розповсюджує горіння. Корисна модель відноситься до області електротехніки, а саме до конструкцій гнучких електричних кабелів, призначених для приєднання до рухливих струмоприймачів, у силових ланцюгах на напругу до 6000В, а також у ланцюгах керування і контролю при напрузі до 660В. Кабелі у процесі тривалої експлуатації, що характеризується впливом агресивних середовищ (мастила і дизельне паливо), високих і низьких робочих температур (від плюс 90°С до мінус 50°С), піддаються різноманітним механічним впливам (вібрації, ударам, вигинам, вигинам із закручуванням, механічним навантаженням від інших предметів). Одним з основних показників, що характеризують поведінку кабелю у вказаних вище умовах, є відсутність електричного пробою ізоляції, пошкоджень оболонки, мінімальна жорсткість кабелю, а також пожежобезпека кабелю. Пожежобезпека кабелів характеризується СТІЙКІСТЮ до розповсюдження горіння, відсутністю виділення корозійно-активних газ і в-галоген і в та низьким димоутворенням. Електрична міцність ізоляції, стійкість до механічних впливів І пожежобезпека кабелю забез печуються в першу чергу матеріалом ІЗОЛЯЦІЇ И оболонки, а також конструкцією кабелю, зокрема числом і діаметром дротів струмопровідної жили, відсутністю адгезії між жилою й ізоляцією, скруткою всіх жил багатожильних кабелів в одному напрямку, наявністю скріплюючого елемента. Відомі технічні рішення з часткового забезпечення стійкості до вказаних вище впливів за рахунок застосування ізоляції й оболонки з гуми, або ізоляції з гуми, а оболонки з полівінілхлоридного пластикату [Провода и кабели для подвижного состава рельсового транспорта и троллейбусов ТУ 16-705. 465-87]. Недоліками даних рішень є недостатня теплостійкість та низька пожежобезпека, що обумовлено низькими характеристиками матеріалів, які використовуються. Прототипом є провід марки ППСРВМ і кабель марки КҐІСРВМ, що включає гнучку струмопровідну жилу, ізоляцію з гуми, та зовнішню оболонку з полівінілхлоридного пластикату. [Провода и кабели для подвижного состава рельсового транспорта и троллейбусов. ТУ 16-705. 465-87]. До основних недоліків зазначеного проводу і кабелю відноситься те, що вони мають робочу 11011 температуру не більш 70°С і пожежонебезпечні, тому що при згорянні виділяють багато диму та корозійно-активних газів-галогенів. Крім того, кабелі не мають екранів, що у ряді випадків не відповідає вимогам по електромагнітній сумісності. В основу дійсної корисної моделі поставлена задача створити таку конструкцію гнучкого електричного кабелю, у якій за рахунок уведення нових елементів і застосування нових матеріалів була б забезпечена робоча температура на струмопровідній жилі до 80-90°С, та збільшена пожежобезпека кабелю. Рішення поставленої задачі досягається тим, що в гнучкому електричному кабелі, що включає одну чи декілька струмопровідних жил, ізоляцію, скріплюючий елемент, оболонку, згідно з корисною моделлю кожна із жил виконана 4-5 класу гнучкості з мідних або мідних луджених дротів , а ізоляція виконана з теплостійкої гуми з електричною МІЦНІСТЮ не менш 20МВ/м. ізоляція може бути виконана з безгалогенної етиленпропиленової гуми з допустимою температурою нагріву до 90°С. Скріплюючий елемент може бути виконаний з плівки, стійкої для нагрівання, наприклад, з поліетилентерефталату чи фторопласту. Кабель може бути додатково забезпечений екраном у вигляді обплетення або обмотки Із мідних або мідних луджених дротів, що значно підвищує захищеність від електромагнітних впливів. Оболонка може бути виконана з полівінілхлоридного пластикату, що не підтримує горіння, що значно підвищує пожежостійкість кабелю. Оболонка може бути виконана з гуми, що не підтримує горіння. Оболонка може бути виконана з безгалогенної гуми, що не розповсюджує горіння. Перевагою зазначеного гнучкого електричного кабелю є те, що жила 4-5 класу гнучкості забезпечує необхідну високу стійкість кабелю до багаторазових механічних навантажень, а застосування ізоляції з теплостійкої гуми забезпечує робочу те мпературу на жилі до 80-90°С, що дозволяє значно підвищити робоче струмове навантаження. Застосування ізоляції з безгалогенної етиленпропиленової гуми, а також оболонки з безгалогенної гуми забезпечує високу пожежобезпеку кабелю, тому що він не розповсюджую полум'я, не виділяє корозійно-активних газів і має низьке димоутворення під час пожежі. Пропонована корисна модель схематично зображена на Фіг. 1 та 2. На Фіг.1 даний поперечний переріз гнучкого одножильного електричного кабелю. На Фіг.2 даний поперечний переріз гнучкого електричного кабелю, що складається з семи ізольованих жил. На фігурах зображені: 1 - струмопровідна жила; 2 - ізоляція; 3 - скріплюючий елемент; 4 - оболонка, 5 - обплетення або обмотка. Гнучкий електричний кабель містить одну чи декілька струмопровідних жил 1, ізоляцію 2, скріплюючий елемент 3, зовнішню оболонку 4. У кабелі кожна з жил 1 виконана 4-5 класу гнучкості з мідних або мідних луджених дротів, а ІЗОЛЯЦІЯ 2 виконана з теплостійкої гуми з електричною міцністю не менш 20МВ/м. Скріплюючий елемент 3, може бути виконаний з плівки, стійкої до нагрівання, наприклад, з поліетилентерефталату чи фторопласту. Приклад. Гнучкий електричний кабель містить сім струмопровідних жил 1, кожна з яких виконана багатодротовою 5-го класу гнучкості і покрита ізоляцією 2 з безгалогенної етиленпропиленової гуми з допустимою температурою нагріву до 90°С на лінії безперервної вулканізації. Ізольовані струмопровідні жили 1 скручені на крутильній машині у осердя, яке покрите скріплюючим елементом 3, виконаним з нагрівостійкоі плівки, стійкої до нагрівання, з поліетилентерефталату. Поверх елемента 3 накладений екран 5 у вигляді обплетення з мідних луджених дротів, яке накладене на машині, що обплітає. Оболонка 4 виконана з безгалогеної гуми, що не розповсюджує горіння, і накладена на лінії безперервної вулканізації. Фіг 2 Фіг.1 Комп'ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
