Регулюючий клапан

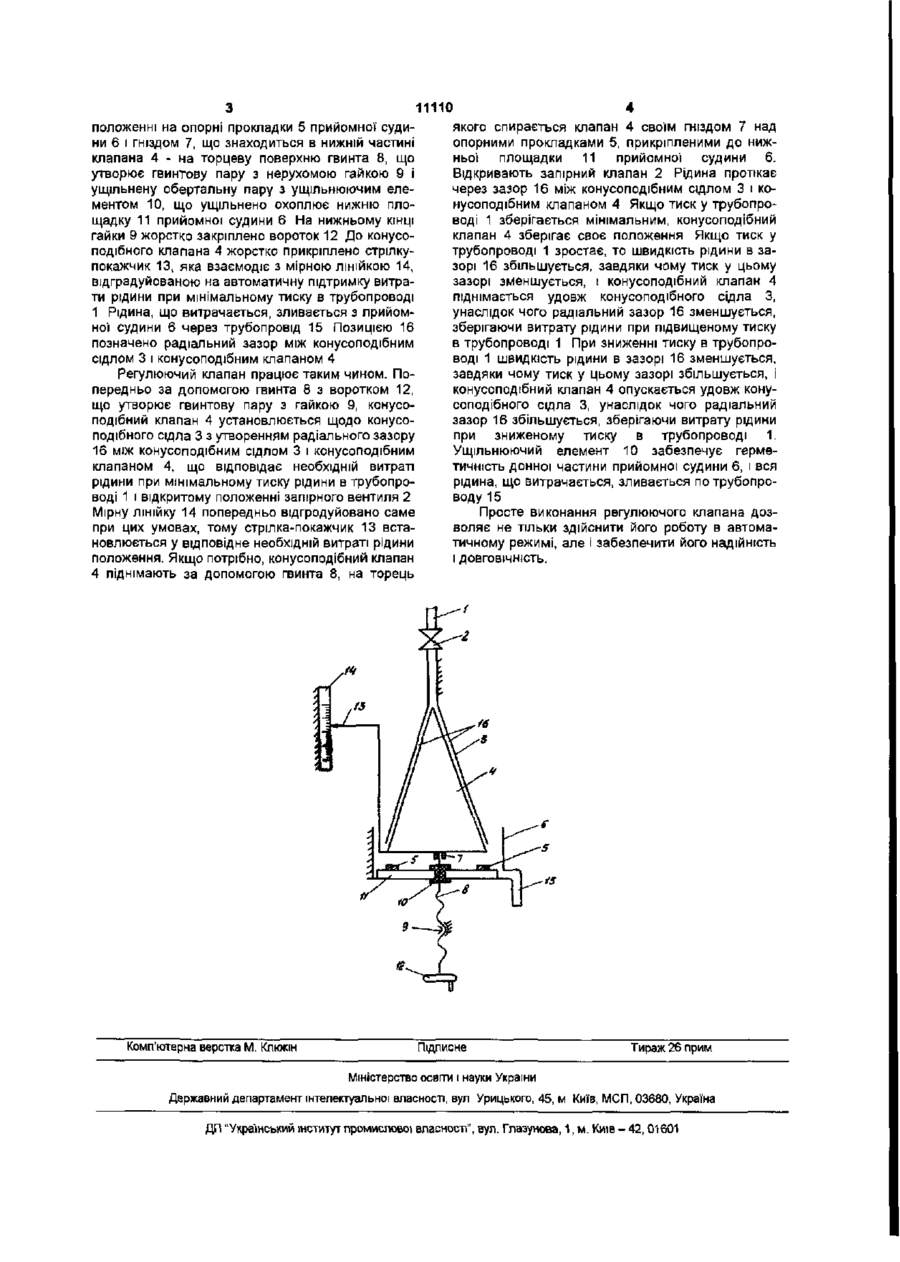

УКРАЇНА (19) UA (11,11110 (із, U (5i,7F16F9/34,9/348 МІНІСТЕРСТВО ОСВІТИ 1 НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ видається під відповідальність власника патенту (54, РЕГУЛЮЮЧИЙ КЛАПАН 1 (21,и200504821 (22) 23 05 2005 (24,15 12 2005 (46, 15 12 2005, Бюл № 12, 2005 р (72) Носко Павло Леонідович, Філь Павло Володимирович, Ахтямов Альберт Мінахметович (73, СХІДНОУКРАЇНСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСАЛЬНИЙ УНІВЕРСИТЕТ ІМЕНІ ВОЛОДИМИРА ДАЛЯ (57, Регулюючий клапан, що містить нерухому і рухому частини, який відрізняється тим, що нерухому частину виконано у вигляді трубопроводу з запірним вентилем, причому на КІНЦІ трубопроводу жорстко закріплено конусоподібне сідло, прийом Корисна модель відноситься до регулюючих органів, що здійснюють регулюючий втілив на об'єкт зміною витрати рідини яка підводиться до нього Відомо сідельний клапан, який відноситься до числа регулюючих клапанів, що містять нерухому і рухому частини [див А Н Кармазе, М Я Фитерман Контрольно-измерительные приборы и автоматика - 2 - изд , перераб и доп - Л Химия, 1988, 224с , с 180-182] Цей регулюючий клапан обрано за прототип Недоліком відомого регулюючого клапана є необхідність його настроювання шляхом ручного переміщення плунжера сідельного клапана Крім того відомий регулюючий клапан має рухомі з'єднання робочих органів, які піддаються корозії, що знижує надійність цього клапана В основу корисної моделі поставлено задачу удосконалення регулюючого клапана шляхом забезпечення його роботи в автоматичному режимі й усунення рухомих з'єднань його елементів, що піддаються корозії Поставлена задача досягається тим, що в регулюючому клапані, що містить нерухому і рухому частини ВІДПОВІДНО до корисної моделі, нерухому частину виконано у вигляді трубопроводу з запірним вентилем, на кінець трубопроводу жорстко посаджено конусоподібне сідло, прийомної судини з опорними прокладками і зливальним тру ної судини з опорними прокладками і зливним трубопроводом, гайки гвинтової пари, відградуйованої мірної ЛІНІЙКИ, а рухома частина являє собою порожнистий, герметичний, конусоподібний клапан, що входить з утворенням радіального зазору в конусоподібне сідло і спирається у вихідному положенні на опорні прокладки прийомної судини, причому положення цього клапана по вертикалі встановлюється за допомогою гвинта з воротком для його приводу, при цьому конусоподібний клапан спирається на торцеву поверхню гвинта наявним у його нижній частині гніздом і оснащено жорстко прикріпленою до нього стріл кою-покажчиком, що взаємодіє з мірною від градуйованою ЛІНІЙКОЮ бопроводом, гайки гвинтової пари, відградуйованої мірної ЛІНІЙКИ, а рухома частина уявляє собою порожній, герметичний, конусоподібний клапан, що входить з утворенням радіального зазору в конусоподібне сідло, та спирається у вихідному положенні на опорні прокладки прийомної судини, причому положення цього клапана по вертикалі встановлюється за допомогою гвинта з воротком для його приводу, на торцеву поверхню гвинта спирається конусоподібний клапан завдяки наявному в нижній його частині гнізду, конусоподібний клапан має жорстко прикріплену до нього стрілку покажчик, що взаємодіє з мірною, відградуйованою ЛІНІЙКОЮ Завдяки ознакам, властивим корисній моделі, регулюючий клапан працює в автоматичному режимі, характеризується сталою необхідною витратою рідини, що забезпечується швидкістю протікання цієї рідини в зазорі між сідлом і клапаном До того ж, корисна модель не має рухомих з'єднань між нерухомою і рухомою ґі частинами що забезпечує її високу надійність Сутність корисної моделі пояснюється кресленням, на якому зображено регулюючий клапан Регулюючий клапан містить трубопровід 1, що підводить рідину, із запірним вентилем 2, на КІНЦІ трубопроводу 1 жорстко закріплено конусоподібне сідло 3, у яке входить порожній, герметичний, конусоподібний клапан 4, що спирається у вихідному 11110 положенні на опорні прокладки 5 прийомної судини 6 і гніздом 7, що знаходиться в нижній частині клапана 4 - на торцеву поверхню гвинта 8, що утворює гвинтову пару з нерухомою гайкою 9 і ущільнену обертальну пару з ущільнюючим елементом 10, що ущільнено охоплює нижню площадку 11 прийомної судини 6 На нижньому КІНЦІ гайки 9 жорстко закріплено вороток 12 До конусоподібного клапана 4 жорстко прикріплено стрілкупокажчик 13, яка взаємодіє з мірною ЛІНІЙКОЮ 14, відградуйованою на автоматичну підтримку витрати рідини при мінімальному тиску в трубопроводі 1 Рідина, що витрачається, зливається з прийомної судини 6 через трубопровід 15 Позицією 16 позначено радіальний зазор між конусоподібним сідлом 3 і конусоподібним клапаном 4 Регулюючий клапан працює таким чином. Попередньо за допомогою гвинта 8 з воротком 12, що утворює гвинтову пару з гайкою 9, конусоподібний клапан 4 установлюється щодо конусоподібного сідла 3 з утворенням радіального зазору 16 між конусоподібним сідлом 3 і конусоподібним клапаном 4, що відповідає необхідній витраті рідини при мінімальному тиску рідини в трубопроводі 1 і відкритому положенні запірного вентиля 2 Мірну лінійку 14 попередньо відгродуйовано саме при цих умовах, тому стрілка-покажчик 13 встановлюється у відповідне необхідній витраті рідини положення. Якщо потрібно, конусоподібний клапан 4 піднімають за допомогою гвинта 8, на торець Комп'ютерна верстка М, Клюкін якого спирається клапан 4 своїм гніздом 7 над опорними прокладками 5, прикріпленими до нижньої площадки 11 прийомної судини 6. Відкривають запірний клапан 2 Рідина протікає через зазор 16 між конусоподібним сідлом 3 і конусоподібним клапаном 4 Якщо тиск у трубопроводі 1 зберігається мінімальним, конусоподібний клапан 4 зберігає своє положення Якщо тиск у трубопроводі 1 зростає, то швидкість рідини в зазорі 16 збільшується, завдяки чому тиск у цьому зазорі зменшується, і конусоподібний клапан 4 піднімається удовж конусоподібного сідла З, унаслідок чого радіальний зазор 16 зменшується, зберігаючи витрату рідини при підвищеному тиску в трубопроводі 1 При зниженні тиску в трубопроводі 1 швидкість рідини в зазорі 16 зменшується, завдяки чому тиск у цьому зазорі збільшується, і конусоподібний клапан 4 опускається удовж конусоподібного сідла 3, унаслідок чого радіальний зазор 16 збільшується, зберігаючи витрату рідини при зниженому тиску в трубопроводі 1. Ущільнюючий елемент 10 забезпечує герметичність донної частини прийомної судини 6, і вся рідина, що витрачається, зливається по трубопроводу 15 Просте виконання регулюючого клапана дозволяє не тільки здійснити його роботу в автоматичному режимі, але і забезпечити його надійність І ДОВГОВІЧНІСТЬ. Підписне Тираж 26 прим Міністерство освіта і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42,01601
