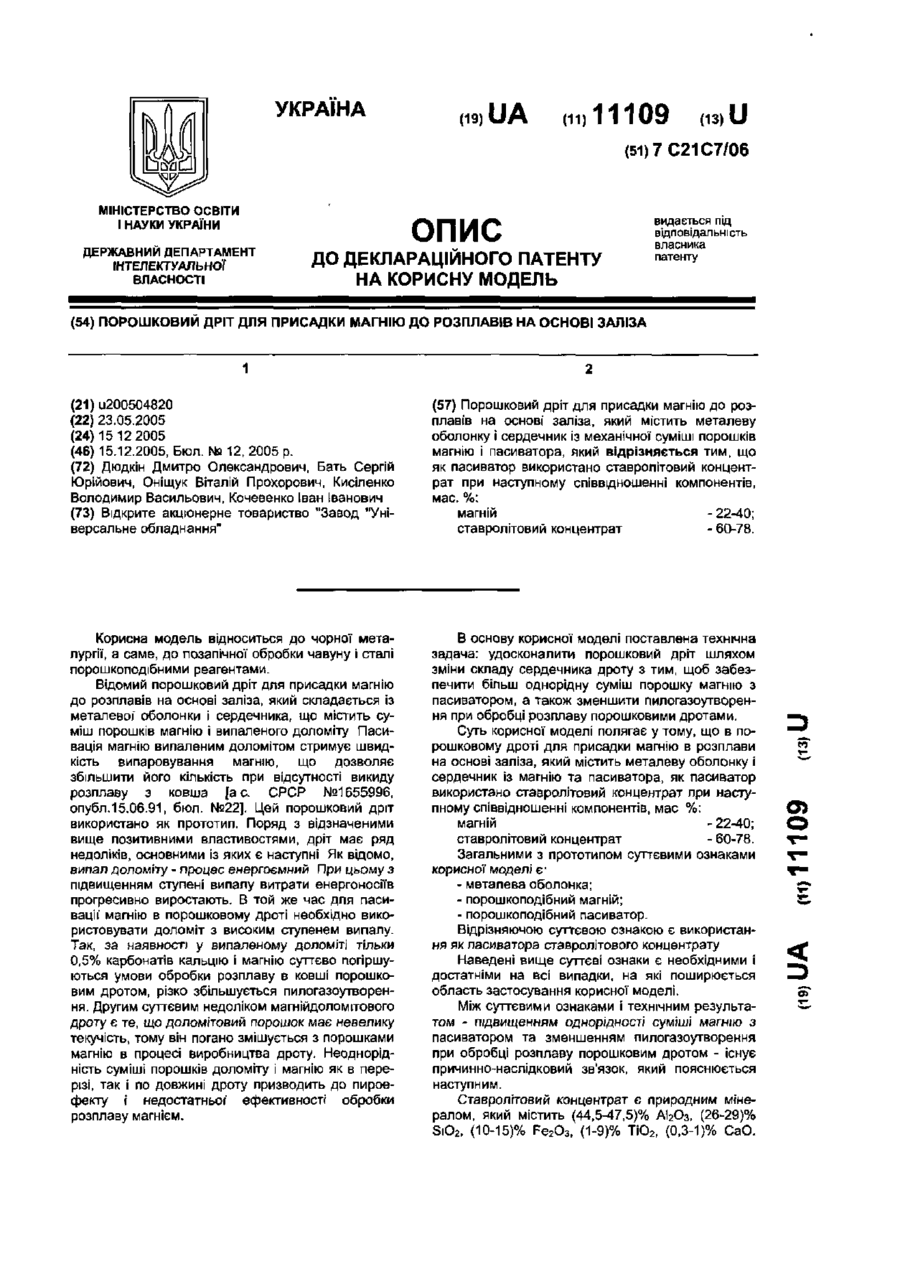

Порошковий дріт для присадки магнію до розплавів на основі заліза

Порошковий дріт для присадки магнію до розплавів на основі заліза, який містить металеву оболонку і сердечник із механічної суміші порошків магнію і пасиватора, який відрізняється тим, що як пасиватор використано ставролітовий концентрат при наступному співвідношенні компонентів, мас. %: магній - 22-40; ставролітовий концентрат - 60-78. Корисна модель відноситься до чорної металургії, а саме, до позапічної обробки чавуну і сталі порошкоподібними реагентами. Відомий порошковий дріт для присадки магнію до розплавів на основі заліза, який складається із металевої оболонки і сердечника, що містить суміш порошків магнію і випаленого доломіту Пасивація магнію випаленим доломітом стримує швидкість випаровування магнію, що дозволяє збільшити його кількість при відсутності викиду розплаву з ковша [а с. СРСР №1655996, опубл. 15.06.91, бюл. №22]. Цей порошковий дріт використано як прототип. Поряд з відзначеними вище позитивними властивостями, дріт має ряд недоліків, основними із яких є наступні Як відомо, випал доломіту - процес енергоємний При цьому з підвищенням ступені випалу витрати енергоносіїв прогресивно виростають. В той же час для пасивацІЇ магнію в порошковому дроті необхідно використовувати доломіт з високим ступенем випалу. Так, за наявності у випаленому доломіті тільки 0,5% карбонатів кальцію і магнію суттєво погіршуються умови обробки розплаву в ковші порошковим дротом, різко збільшується пилогазоутворення. Другим суттєвим недоліком магнійдоломітового дроту є те, що доломітовий порошок має невелику текучість, тому він погано змішується з порошками магнію в процесі виробництва дроту. Неоднорідність суміші порошків доломіту і магнію як в перерізі, так і по довжині дроту призводить до пироефекту І недостатньої ефективності обробки розплаву магнієм. В основу корисної моделі поставлена технічна задача: удосконалити порошковий дріт шляхом зміни складу сердечника дроту з тим, щоб забезпечити більш однорідну суміш порошку магнію з пасиватором, а також зменшити пилогазоутворення при обробці розплаву порошковими дротами. Суть корисної моделі полягає у тому, що в порошковому дроті для присадки магнію в розплави на основі заліза, який містить металеву оболонку і сердечник із магнію та пасиватора, як пасиватор використано ставролітовий концентрат при наступному співвідношенні компонентів, мас %: магній - 22-40; ставролітовий концентрат - 60-78. Загальними з прототипом суттєвими ознаками корисної моделі є1 - металева оболонка; - порошкоподібний магній; - порошкоподібний пасиватор. Відрізняючою суттєвою ознакою є використання як пасиватора ставролітового концентрату Наведені вище суттєві ознаки є необхідними і достатніми на всі випадки, на які поширюється область застосування корисної моделі. Між суттєвими ознаками і технічним результатом - підвищенням однорідності суміші магнію з пасиватором та зменшенням пилогазоутворення при обробці розплаву порошковим дротом - існує причинно-наслідковий зв'язок, який пояснюється наступним. Ставролітовий концентрат є природним мінералом, який містить (44,5-47,5)% АІ2О3, (26-29)% SiO2, (10-15)% Fe 2 O 3 , (1-9)% ТЮ 2 , (0,3-1)% СаО. о> 11109 Ставролітовий концентрат представляє собою однорідну суміш компонентів, які мають гранулометричний склад 0,1-0,4мм. Характерною особливістю ставролітового концентрату є його велика текучість та мала гігроскопічність. Так, порівняно з доломітом з таким же гранулометричним складом, текучість ставролітового концентрату більше в 22,5 рази. Велика текучість ставролітового концентрату дозволяє отримати однорідну суміш порошків магнію і ставропітового концентрату безпосередньо в процесі виробництва порошкового дроту шляхом заповнення жолобоподібного профілю металевої стрічки магнієм і ставролітовим концентратом, які надходять з окремих бункерів. Другою особливістю ставролітового концентрату є відсутність в його складі компонентів, які розкладаються при високій температурі з виділенням газоподібних речовин, що значно знижує пилогазовиділення при обробці розплаву магнійста Комп'ютерна верстка В Мацело вролітовим дротом. Ці властивості ставролітового концентрату дозволяють використовувати його в якості пасиватора магнію з вирішенням поставленої технічної задачі. Вказані співвідношення магнію і ставролітового концентрату (22-40):(78-60)%, обумовлені тим, що при вмісту магнію в суміші менше 22% процес десульфурації проходить недостатньо ефективно, а при вмісті магнію в суміші понад 40 % спостерігається пироефект Готують порошковий дріт наступним чином. Металеву стрічку профілюють в жолобоподібну оболонку. Дозованими порціями з окремих бункерів оболонку заповнюють спочатку магнієм, а потім ставролітовим концентратом, який завдяки великій текучості рівномірно заповнює пори між частинками магнію. Потім за допомогою роликових клітей обтискують оболонку і формують замок Готовий дріт намотується на котушку. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
