Регулюючий клапан

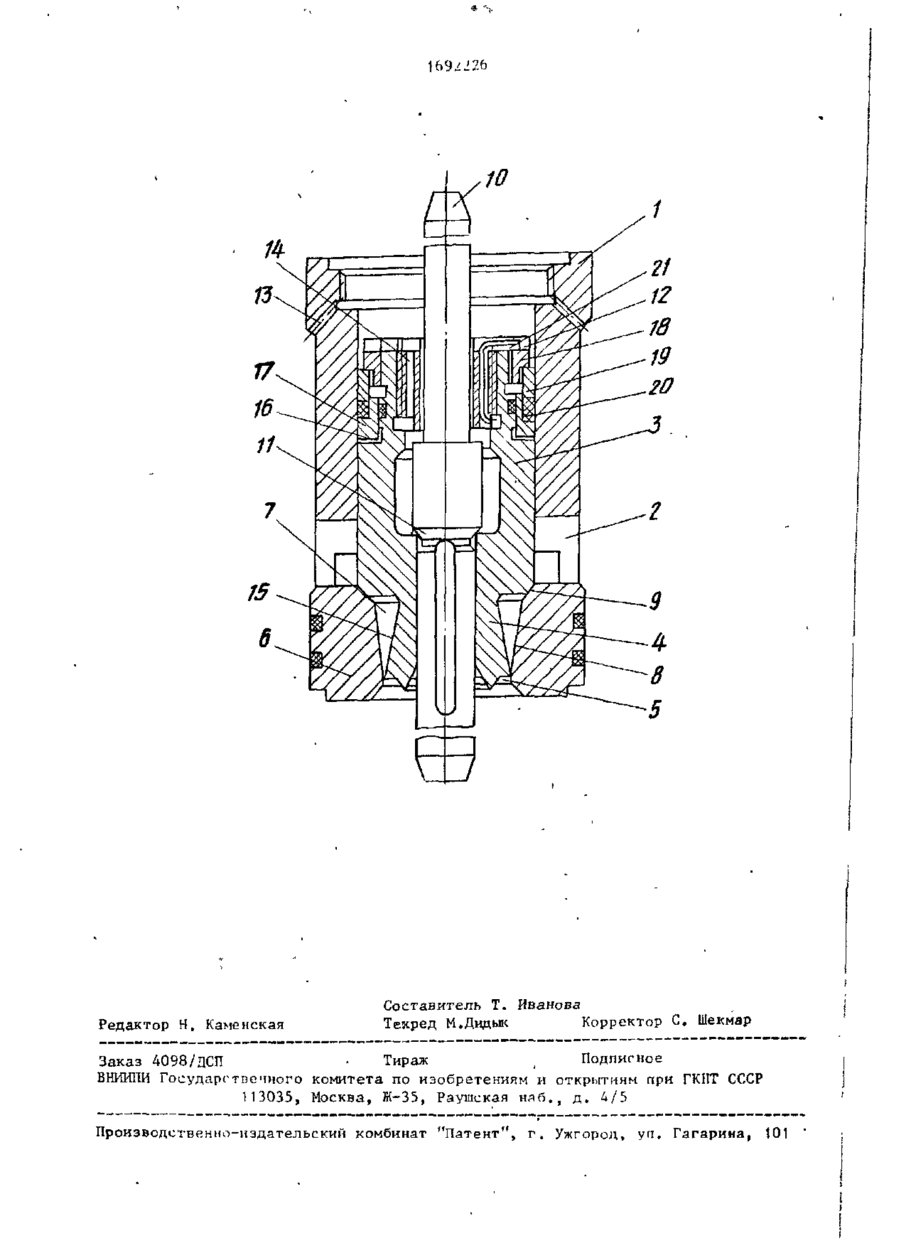

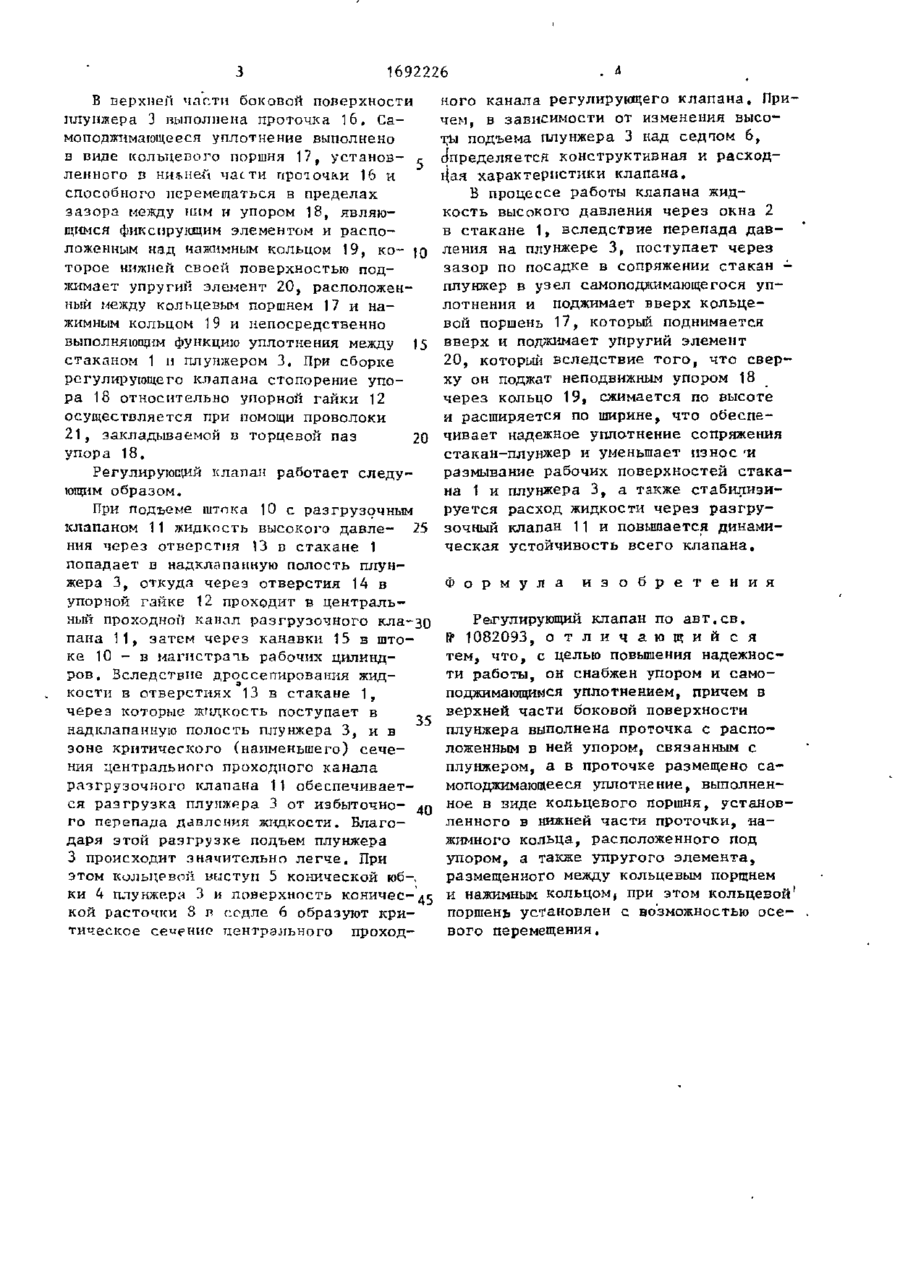

UiobpcTemw. относится к арматуростроению и может t-ыть использовано в гидросистемах упрлипения ковочными и Изобретение относится к арматуростролости разгрузочного клапана 11 ; м-м чстраль рабоі иих цилиндреJB. 1692226 В верхней части боковой поверхности плунжера 3 выполнена проточка 16, Самоподжнмающееся уплотнение выполнено в виде кольцевого поршня 17, установ- с ленного в нижней части проточки 16 и способного перемещаться в пределах зазора между ним и упором 18, являющимся фиксирующим элементом и расположенным над нажимным кольцом 19, ко- ю торое нижней своей поверхностью поджимает упругий элемент 20, расположенный между кольцевым поршнем 17 и нажимным кольцом 19 и непосредственно выполняющим функцию уплотнения между 15 стаканом 1 и плунжером 3. При сборке регулирующего клапана стопорение упора 18 относительно упорной гайки 12 осуществляется при помощи проволоки 21, закладываемой в торцевой паз 20 упора 18. Регулирующий клапан работает следующим образом. При подъеме штока 10 с разгрузочным клапаном 11 жидкость высокого давле- 25 ния через отверстия 13 в стакане 1 попадает в иадклапанную полость плунжера 3, откуда через отверстия 14 в упорной гайке 12 проходит в центральный проходной канал разгрузочного кла~30 пана 11, затем через канавки 15 в штоке 10 - в магистраіь рабочих цилиндров. Вследствие дросселирования жидкости в отверстиях 13 в стакане 1, через которые жтщкость поступает в 35 надклапанную полость плунжера 3, и в зоне критического (наименьшего) сечения центрального проходного канала разгрузочного клапана 11 обеспечивается разгрузка плунжера 3 от избыточно- лп го перепада давления жидкости. Благодаря этой разгрузке подъем плунжера 3 происходит значительно легче. При этом кольцевой шлступ 5 конической юб-, ки 4 плунжера 3 и поверхность коничес-дс кой расточки 3 Р седле 6 образуют критическое сечрнио центрального проход ного канала регулирующего клапана. Причем, в зависимости от изменения высоты подъема плунжера 3 над седпом 6, Определяется конструктивная и расходная характеристики клапана, В процессе работы клапана жидкость высокого давления через окна 2 в стакане 1, вследствие перепада давления на плунжере 3, поступает через зазор по посадке в сопряжении стакан плунжер в узел самоподжимающегося уплотнения и поджимает вверх кольцевой поршень 17, который поднимается вверх и поджимает упругий элемент 20, который вследствие того, что сверху он поджат неподвижным упором 18 через кольцо 19, сжимается по высоте и расширяется по ширине, что обеспечивает надежное уплотнение сопряжения стакан-плунжер и уменьшает износ ' И размывание рабочих поверхностей стакана 1 и плунжера 3, а также стабилизируется расход жидкости через разгрузочный клапан 11 и повышается динамическая устойчивость всего клапана. Ф о р м у л а и з о б р е т е н и я Регулирующий клапан по авт.ев, № 1082093, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности работы, он снабжен упором и самоподжимающимся уплотнением, причем в верхней части боковой поверхности плунжера выполнена проточка с расположенным в ней упором, связанным с плунжером, а в проточке размещено самоподжимающееся уплотнение, выполненное в зиде кольцевого поршня, установленного в нижней части проточки, нажимного кольца, расположенного под упором, а также упругого элемента, размещенного между кольцевым поршнем и нажимным кольцом* при этом кольцевой' поршень установлен с возможностью осевого перемещения. a ~> 169/^26 Редактор Н. Каменская Составитель Т. Иванова Техред М.Дидык Корректор С. Шекмар Заказ 4098/ДСП • Тираж Подписное ( ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 1 13035, Москва, Ж-35, Раушская няб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, уп. Гагарина, 101
