F16K 39/00 — Пристрої для пониження тиску на ущільнюючі поверхні

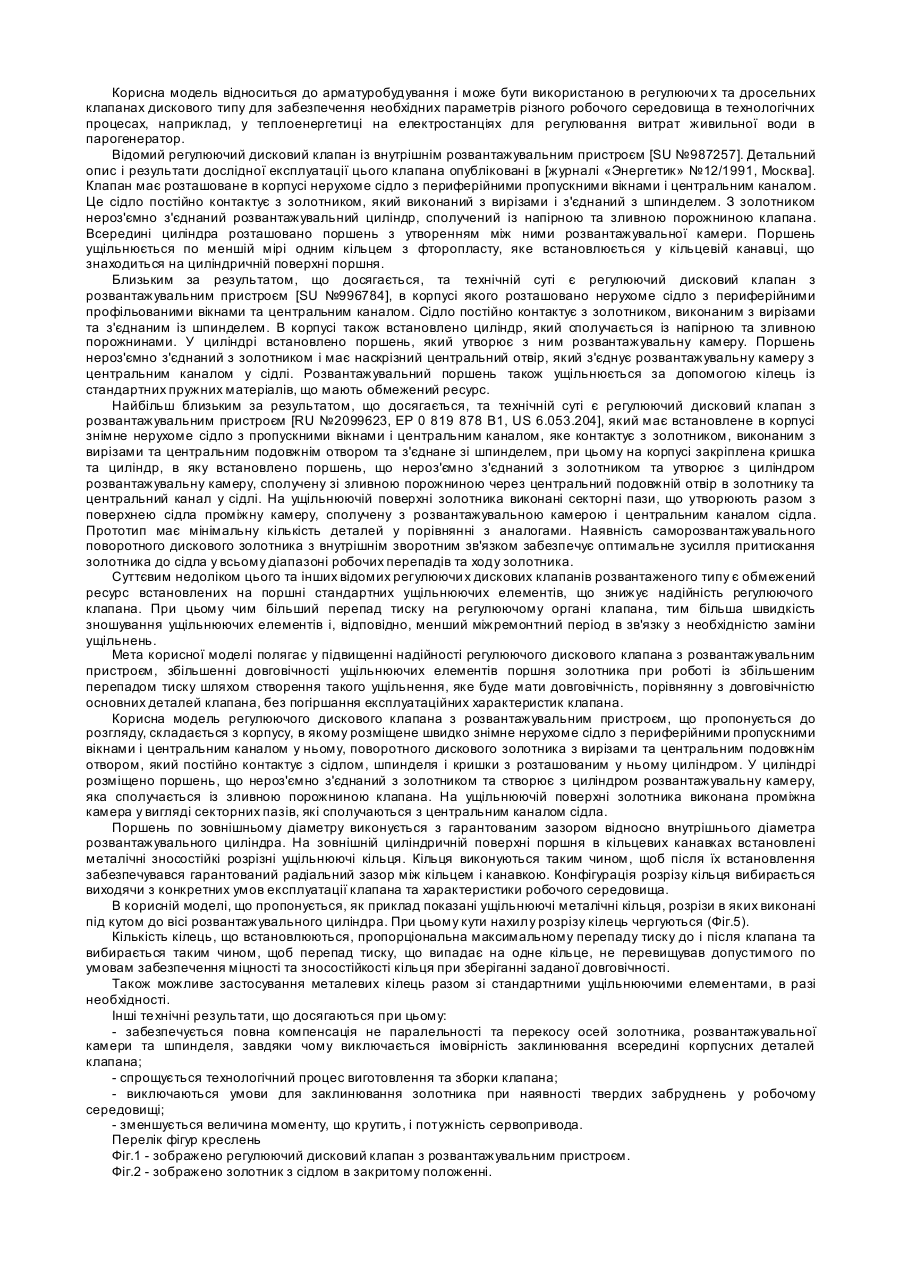

Номер патенту: 120690

Опубліковано: 10.11.2017

Автор: Матусяк Володимир Леонідович

МПК: F16K 39/00

Мітки: регулюючий, клапан, пристроєм, дисковий, розвантажувальним

Формула / Реферат:

Регулюючий дисковий клапан з розвантажувальним пристроєм, в корпусі якого розміщено знімне нерухоме сідло з периферійними профільованими пропускними вікнами і центральним каналом, яке контактує з золотником, що виконаний з вирізами, наскрізним центральним подовжнім отвором та з'єднаний зі шпинделем, на ущільнюючій поверхні золотника виконані секторні пази, що утворюють разом з поверхнею сідла проміжну камеру, сполучену з центральним каналом...

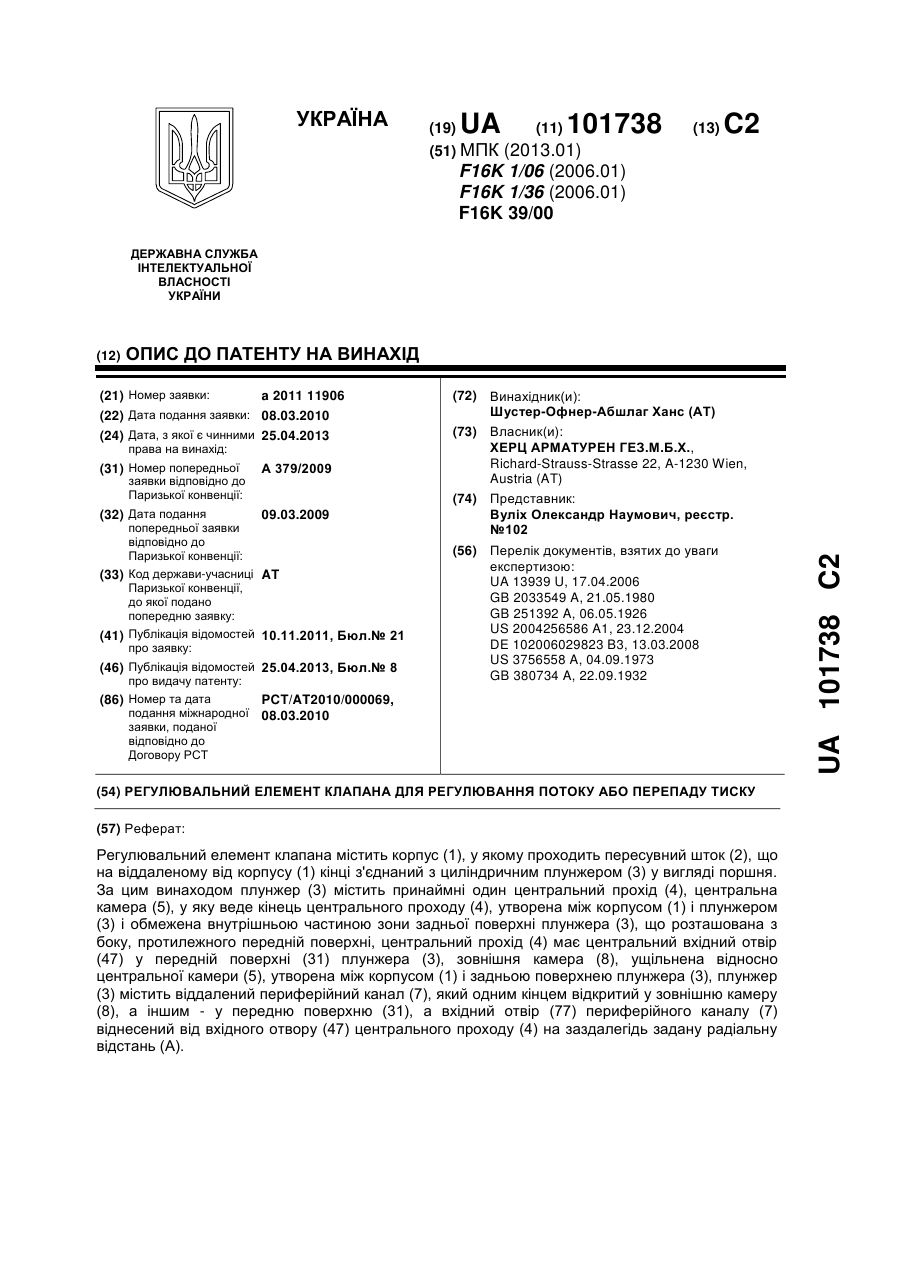

Номер патенту: 101738

Опубліковано: 25.04.2013

Автор: Шустер-Офнер-Абшлаг Ханс

МПК: F16K 39/00, F16K 1/06, F16K 1/36 ...

Мітки: потоку, регулювання, клапана, елемент, регулювальний, перепаду, тиску

Формула / Реферат:

1. Регулювальний елемент клапана для регулювання потоку або перепаду тиску, що містить корпус (1), через циліндричний отвір (11) якого проходить рухомий шток (2), з'єднаний своїм найбільш віддаленим від корпусу (1) кінцем з циліндричним плунжером (3) у вигляді поршня, виконаним з можливістю переміщатися відносно корпусу за допомогою штока (2) і закривати сідло клапана, у якому- плунжер (3) містить принаймні один центральний прохід...

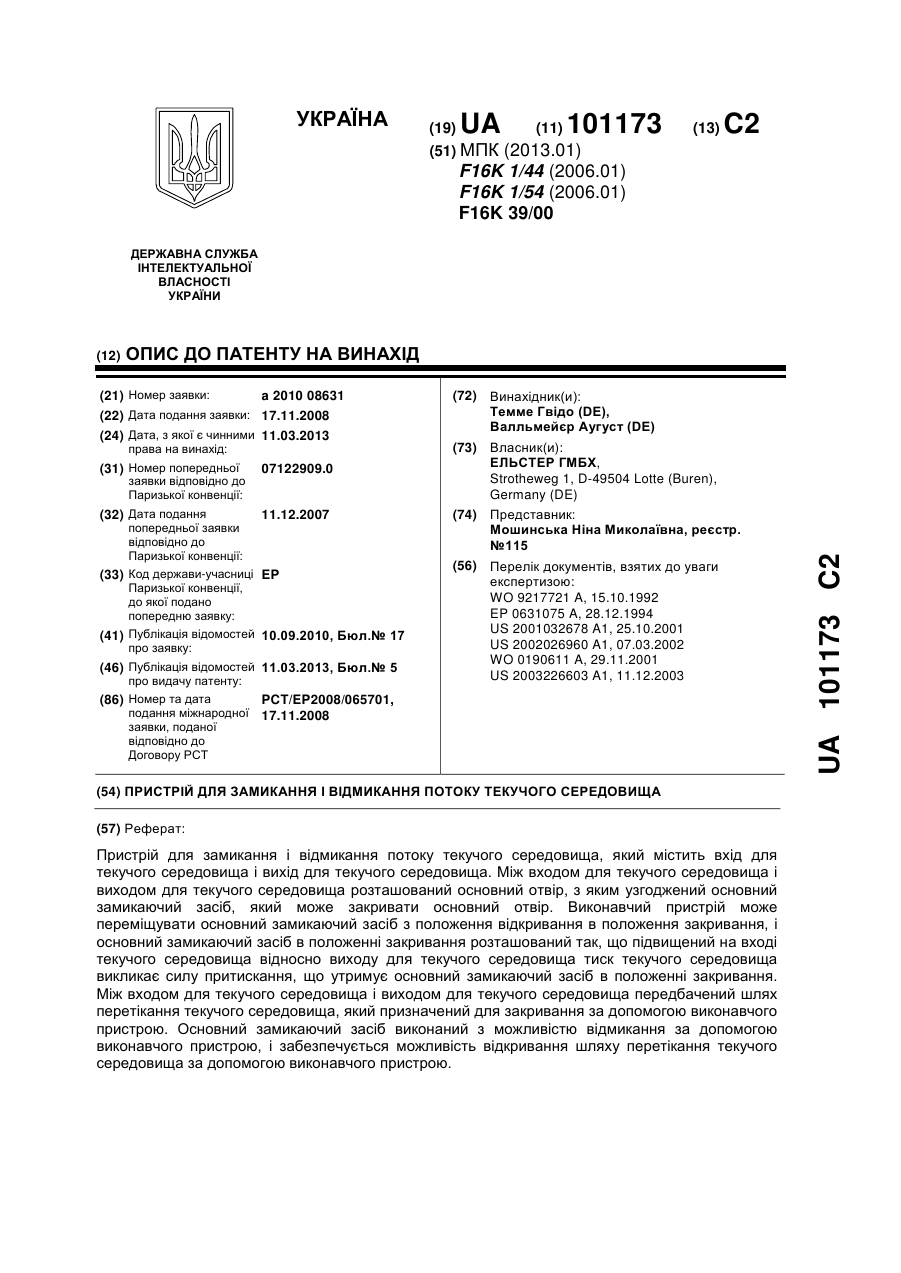

Номер патенту: 101173

Опубліковано: 11.03.2013

Автори: Валльмейєр Аугуст, Темме Гвідо

МПК: F16K 1/54, F16K 1/44, F16K 39/00 ...

Мітки: середовища, текучого, відмикання, потоку, пристрій, замикання

Формула / Реферат:

1. Пристрій (1) для замикання і відмикання потоку текучого середовища, який міститьвхід (3) для текучого середовища і вихід (4) для текучого середовища, розташований між входом (3) для текучого середовища і виходом (4) для текучого середовища в шляху проходження текучого середовища основний отвір (5),призначений для основного отвору (5) основний замикаючий засіб (6), виконаний з можливістю зайняття відносно основного отвору...

Номер патенту: 26804

Опубліковано: 10.10.2007

Автори: Кисіль Віктор Леонідович, Шапіро Борис Семенович, Погребинський Володимир Самуїлович, Вовк Борис Петрович

МПК: F16K 39/00, F16K 47/00

Мітки: електромагнітний, клапан

Формула / Реферат:

Електромагнітний клапан, що складається з корпусу з приєднувальними патрубками та сідлом, поршня з запірним ущільнювачем на торці, зворотної пружини, кришки клапана, пілотного електромагнітного клапана, що з'єднує керуючу порожнину клапана з вихідним патрубком, який відрізняється тим, що запірний ущільнювач закріплений рухомо на торці поршня за допомогою пружного елемента, а в корпусі виконаний зупинник поршня в вигляді упора.

Номер патенту: 24303

Опубліковано: 25.06.2007

Автор: Матусяк Володимир Леонідович

МПК: F16K 39/00

Мітки: клапан, пристроєм, розвантажувальним, регулюючий, дисковий

Формула / Реферат:

Регулюючий дисковий клапан з розвантажувальним пристроєм, в корпусі якого розміщено знімне нерухоме сідло з периферійними профільованими пропускними вікнами і центральним каналом, яке контактує з золотником, що виконаний з вирізами, наскрізним центральним подовжнім отвором та з'єднаний зі шпинделем, на ущільнюючій поверхні золотника виконані секторні пази, що утворюють разом з поверхнею сідла проміжну камеру, сполучену з центральним каналом...

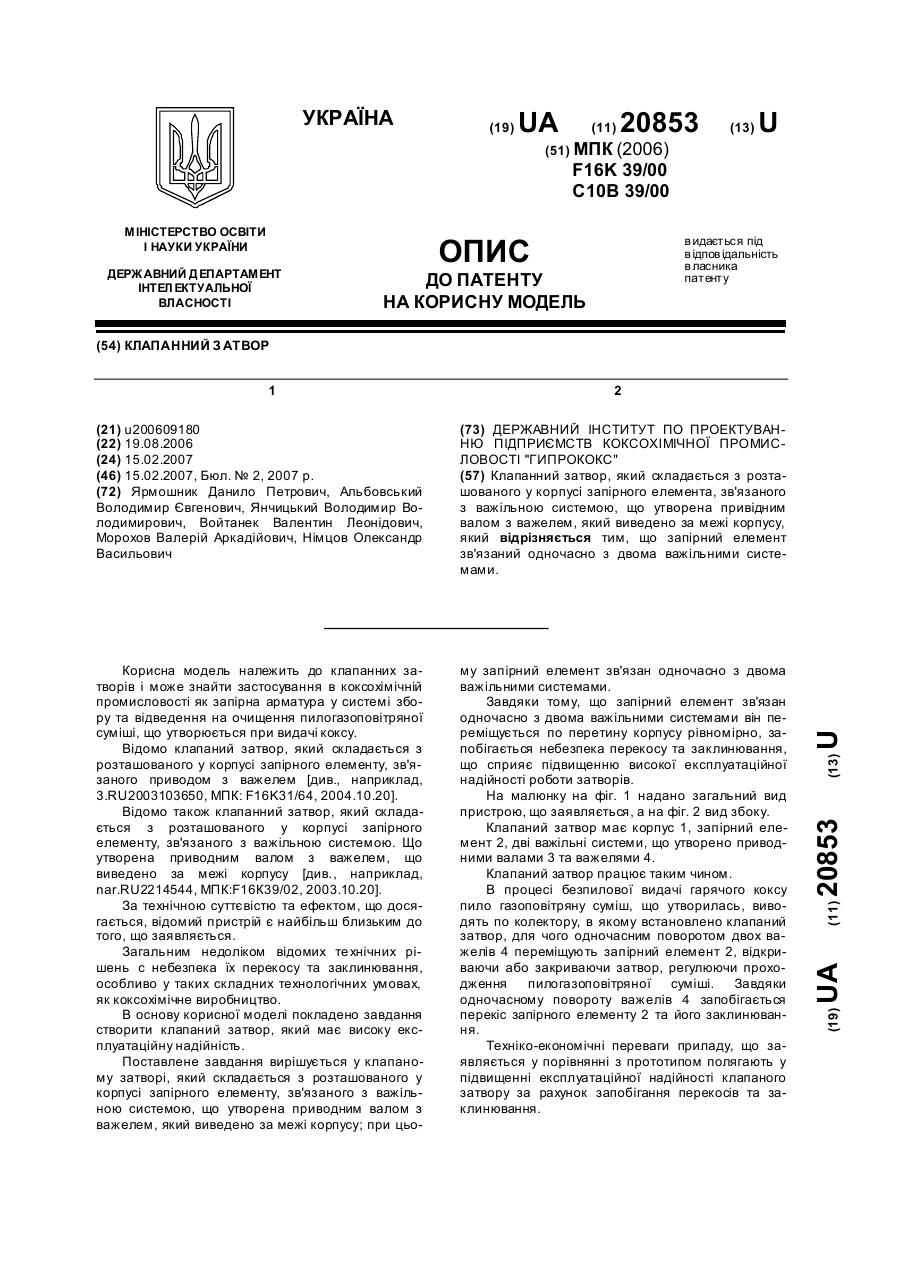

Номер патенту: 20853

Опубліковано: 15.02.2007

Автори: Войтанек Валентин Леонідович, Морохов Валерій Аркадійович, Янчицький Володимир Володимирович, Альбовський Володимир Євгенович, Німцов Олександр Васильович, Ярмошник Данило Петрович

МПК: F16K 39/00, C10B 39/00

Мітки: затвор, клапанний

Формула / Реферат:

Клапанний затвор, який складається з розташованого у корпусі запірного елемента, зв'язаного з важільною системою, що утворена привідним валом з важелем, який виведено за межі корпусу, який відрізняється тим, що запірний елемент зв'язаний одночасно з двома важільними системами.

Номер патенту: 77523

Опубліковано: 15.12.2006

Автори: Шапіро Борис Семенович, Погребинський Володимир Самуїлович, Кіраковський Олександр Казимірович, Кисіль Віктор Леонідович, Бойко Світлана Юхимівна

МПК: F16K 31/05, F16K 27/00, F16K 39/00 ...

Мітки: клапан, перекривний, контейнера-цистерни

Формула / Реферат:

1. Перекривний клапан для контейнера-цистерни, що виконаний зі складеного корпусу з приєднувальними фланцями: один - для приєднання до патрубка, другий, посередині корпусу, - для приєднання до цистерни, з отворами для шпинделів ручних приводів, з кільцевою проточкою, виконаною на зовнішній поверхні поблизу фланця кріплення до цистерни; змінного патрубка з фланцем і різьбленням на кінці, трьох послідовно встановлених перекривних органів з...

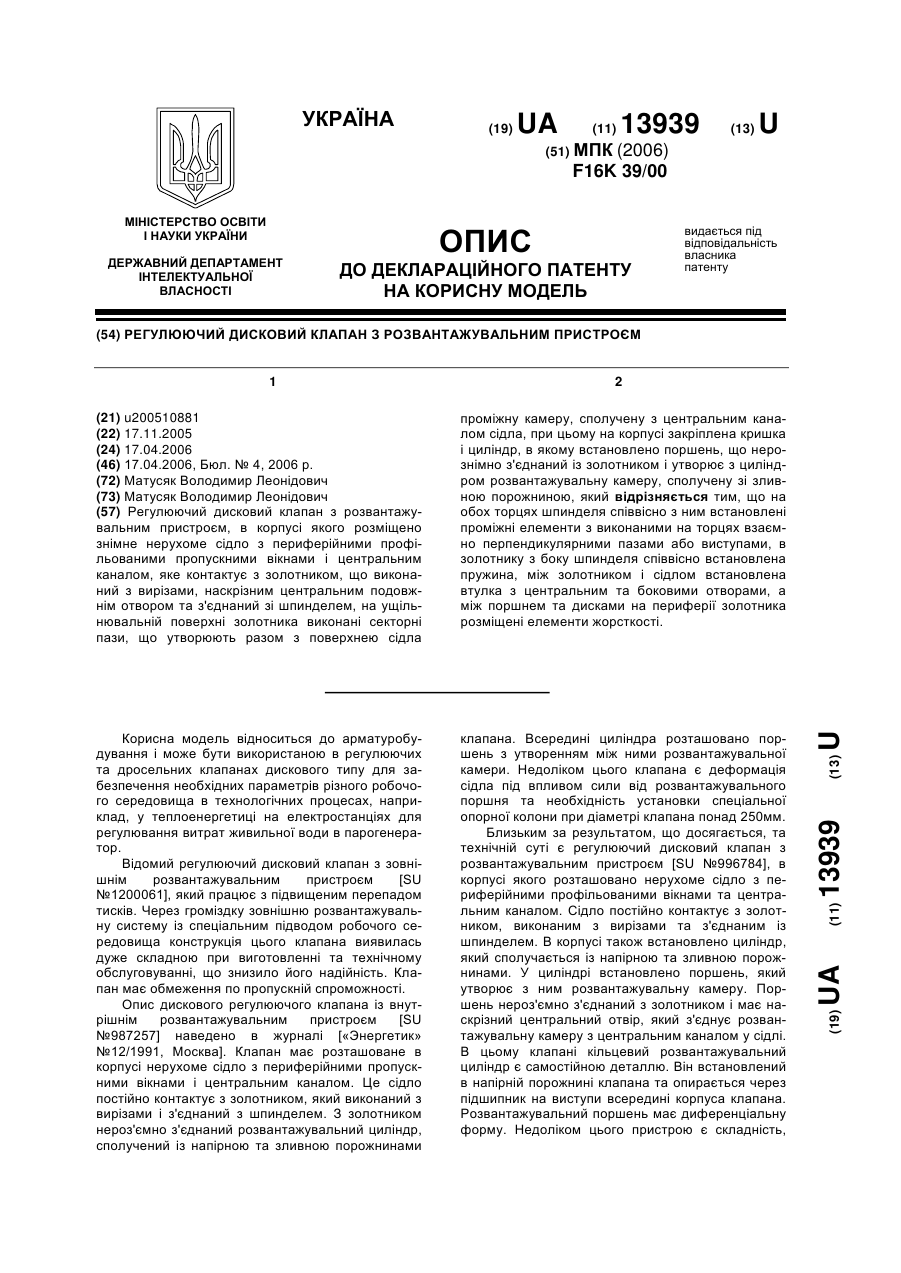

Номер патенту: 13939

Опубліковано: 17.04.2006

Автор: Матусяк Володимир Леонідович

МПК: F16K 39/00

Мітки: регулюючий, пристроєм, клапан, дисковий, розвантажувальним

Формула / Реферат:

Регулюючий дисковий клапан з розвантажувальним пристроєм, в корпусі якого розміщено знімне нерухоме сідло з периферійними профільованими пропускними вікнами і центральним каналом, яке контактує з золотником, що виконаний з вирізами, наскрізним центральним подовжнім отвором та з'єднаний зі шпинделем, на ущільнювальній поверхні золотника виконані секторні пази, що утворюють разом з поверхнею сідла проміжну камеру, сполучену з центральним...

Номер патенту: 1469

Опубліковано: 15.10.2002

Автор: Зімін Сергій Георгійович

МПК: F16K 39/00

Мітки: клапан, регулюючий

Формула / Реферат:

Клапан регулюючий, що має корпус з вхідним та вихідним патрубками, закріплені на ньому підшипникову опору шпинделя та кришку, розташовані в ньому розвантажувальний пристрій, що складається з утвореної циліндром та кришкою розвантажувальної камери та поршня, і дисковий запірний орган з поверхнями, що контактують, рухомого диска-золотника та нерухомого диска-сідла, які утворюють ущільнювальну поверхню, при цьому золотник має щонайменше два...

Номер патенту: 1221

Опубліковано: 15.04.2002

Автор: Латишко В"ячеслав Григорович

МПК: F16K 39/00, F16K 5/00

Мітки: кульовий, кран

Формула / Реферат:

Кульовий кран, що містить корпус із вхідним і вихідним каналами, розміщений у ньому кульовий затвор і пружно навантажені до затвора два сідла, ущільнені щодо стінок корпуса, які з поверхнею затвора утворюють камери протитиску, з'єднані каналами через отвори в затворі при його закритому положенні, який відрізняється тим, що у затворі і сідлах виконані отвори, які при відкритому положенні затвора з’єднують камери протитиску і закульовий простір...

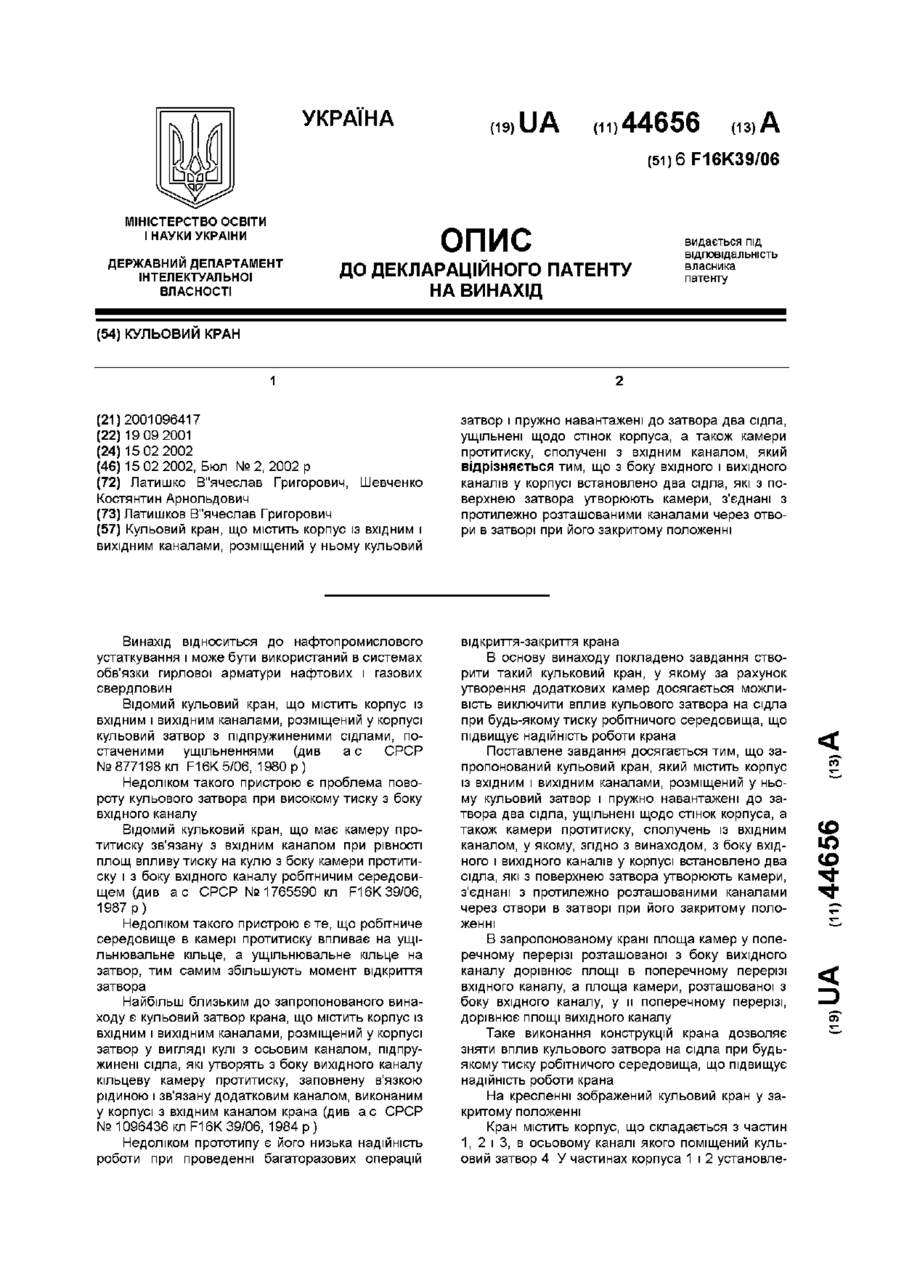

Номер патенту: 44656

Опубліковано: 15.02.2002

Автори: Латишко В"ячеслав Григорович, Шевченко Костянтин Арнольдович

МПК: F16K 39/00

Мітки: кульовий, кран

Формула / Реферат:

Кульовий кран, що містить корпус із вхідним і вихідним каналами, розміщений у ньому кульовий затвор і пружно навантажені до затвора два сідла, ущільнені щодо стінок корпуса, а також камери протитиску, сполучені з вхідним каналом, який відрізняється тим, що з боку вхідного і вихідного каналів у корпусі встановлено два сідла, які з поверхнею затвора утворюють камери, з'єднані з протилежно розташованими каналами через отвори в затворі при його...
