Формула / Реферат

Додатковий блок дрібнозбірного перекриття, що включає бетонне тіло і арматуру, виконаний в плані у вигляді прямокутника зі скошеними кутами з паралельно зміщеними в профілі плитними частинами, з'єднаними середньою похилою частиною з вертикальним вікном, при цьому плити армовані трикутноподібним елементом, кути якого виходять зовні бетону, який відрізняється тим, що блок виконаний вузьким в плані зі скошеними лише з одного боку зовнішніми вертикальними двогранними кутами у плитних частин, армованих сталевими елементами у вигляді замкнених контурів прямокутного трикутника, гострі кути якого радіально заокруглені й виходять зовні бетону, причому один по центру плити блока, а другий - в місці скосу двогранного кута плитної частини блока, при цьому верхня і нижня плитні частини виконані з горизонтальним каналом для можливості заведення і закріплення додаткової арматури.

Текст

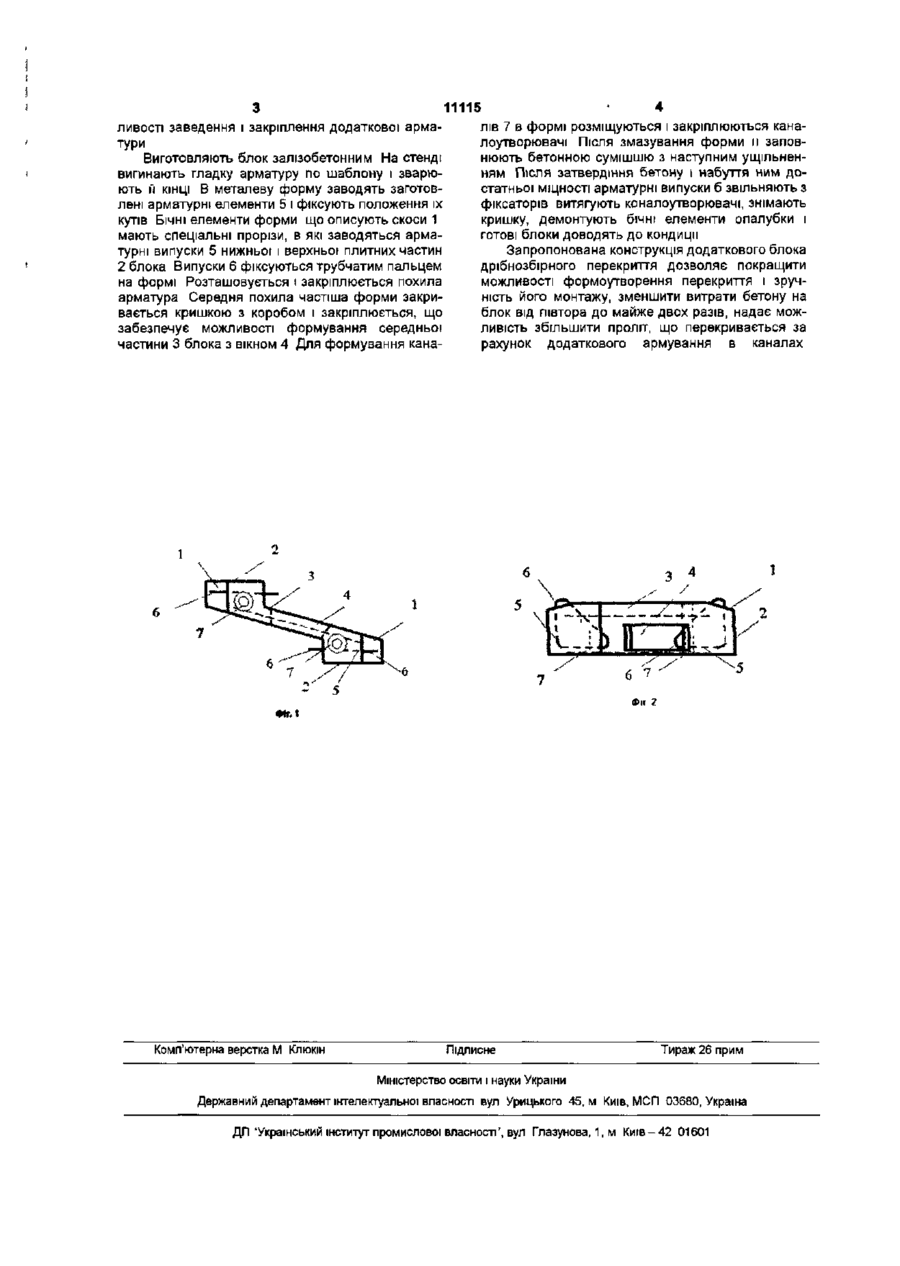

УКРАЇНА UA { іі,11115 из, U (51) 7 Е04В5/08,Е04В5/23 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ видається під відповідальність власника патенту (54, ДОДАТКОВИЙ БЛОК ДРІБНОЗБІРНОГО ПЕРЕКРИТТЯ (21,и200504830 (22, 23 05 2005 (24, 15 12 2005 (46)15 12 2005 Бюл №12 2005 р (72) Чеканович Мечислав Геннадійович (73, Чеканович Мечислав Геннадійович (57, Додатковий блок дрібнозбірного перекриття, що включає бетонне тіло і арматуру, виконаний в плані у вигляді прямокутника зі скошеними кутами з паралельно зміщеними в профілі плитними частинами, з'єднаними середньою похилою частиною з вертикальним вікном, при цьому плити армовані трикутноподібним елементом, кути якого виходять зовні бетону, який відрізняється тим що блок виконаний вузьким в плані зі скошеними лише з одного боку ЗОВНІШНІМИ вертикальними двогранними кутами у плитних частин, армованих сталевими елементами у вигляді замкнених контурів прямокутного трикутника гострі кути якого радіально заокруглені й виходять зовні бетону, причому один по центру плити блока, а другий - в місці скосу двогранного кута плитної частини блока, при цьому верхня і нижня плитні частини виконані з горизонтальним каналом для можливості заведення і закріплення додаткової арматури Корисна модель відноситься до будівництва, зокрема до конструкції дрібнозбірного перекриття Найбільш близьким технічним вирішенням до запропонованого є рядовий залізобетонний блок, що включає бетонне тіло і арматуру, виконаний прямокутним в плані з паралельно зміщеними в профілі плитними частинами, з'єднаними середньою похилою частиною, при цьому нижня плита армована трикутноподібним елементом, кути якого виходять зовні бетону блока, причому один по центру нижньої плити блока під його нависаючою похилою середньою частиною що має вертикальне вікно напроти а два ІНШІ розміщені по його боках в місцях скосу двогранних кутів нижньої плитної частини блока [Патент України № 2-8861 Е 04 В 5/08, Є 04 В 5/23, 2002] Недоліками прототипу є перепади в плані контурів боків перекриття на величину ширини половини блока, що погіршує можливості формоутворення, зайва ширина половини КІЛЬКОСТІ бічних блоків збільшує їх вагу знижує зручність монтажу і призводить до перевитрат, а відсутність каналів для додаткової арматури обмежує можливості застосування блоків для збільшених прольотів В основу корисної моделі поставлена задача покращення можливостей формоутворення перекриття, зменшення розмірів і ваги блока, поліпшення зручності його монтажу, забезпечення можливості збільшення несучої здатності перекриття Поставлена задача вирішується тим що додатковий блок, що включає бетонне тіло і арматуру, виконаний вузьким в плані зі скошеними лише з одного боку ЗОВНІШНІМИ вертикальними двогранними кутами у плитних частин, армованих сталевими елементами у вигляді замкнених сторін прямокутного трикутника, гострі два кути якого радіальне заокруглені й виходять зовні бетону, причому один по центру плити блока, а другий - в МІСЦІ скосу двогранного кута плитної частини блока при цьому верхня і нижня плитні частини виконані з горизонтальним каналом для можливості заведення і закріплення додаткової арматури Корисна модель пояснюється кресленнями, де на фіг 1 зображений додатковий блок - вид збоку скосів, на фіг 2 показаний додатковій блок - вид зверху Додатковий блок дрібнозбірного перекриття виконаний вузьким прямокутним в плані зі скошеними з одного боку ЗОВНІШНІМИ вертикальними двогранними кутами 1 у плитних частин 2, з'єднаних середньою похилою частішою 3 з вертикальним вікном 4, армованих сталевими елементами у вигляді замкнених контурів прямокутного трикутника 5, гострі кути якого радіальне заокруглені б й виходять зовні бетону - один по центру плити блока, а другий - в МІСЦІ скосу двогранного кута плитної частини блока, при цьому верхня і нижня плитні частини з горизонтальним каналом 7 для мож 11115 ливості заведення і закріплення додаткової арматури Виготовляють блок залізобетонним На стенді вигинають гладку арматуру по шаблону і зварюють м КІНЦІ В металеву форму заводять заготовлені арматурні елементи 5 і фіксують положення їх кутів БІЧНІ елементи форми що описують скоси 1 мають спеціальні прорізи, в які заводяться арматурні випуски 5 нижньої і верхньої плитних частин 2 блока Випуски 6 фіксуються трубчатим пальцем на формі Розташовується і закріплюється похила арматура Середня похила частіша форми закривається кришкою з коробом і закріплюється, що забезпечує можливості формування середньої частини 3 блока з вікном 4 Для формування кана лів 7 в формі розміщуються і закріплюються каналоутворювачі Після змазування форми п заповнюють бетонною сумішшю з наступним ущільненням Після затвердіння бетону і набуття ним достатньої МІЦНОСТІ арматурні випуски б звільняють з фіксаторів витягують коналоутворювачі, знімають кришку, демонтують бічні елементи опалубки і готові блоки доводять до кондиції Запропонована конструкція додаткового блока дрібнозбірного перекриття дозволяє покращити можливості формоутворення перекриття і зручність його монтажу, зменшити витрати бетону на блок від півтора до майже двох разів, надає можливість збільшити проліт, що перекривається за рахунок додаткового армування в каналах тг.% Комп'ютерна верстка М Клюкін Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності вул Урицького 45, м Київ, МСП 03680, Україна ДП'Український інститут промислової власності', вул Глазунова, 1, м Київ-42 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Supplementary block of small-prefabricated floor

Автори англійською

Chekanovych Mechyslav Henadiiovych

Назва патенту російською

Дополнительный блок мелкосборного перекрытия

Автори російською

Чеканович Мечислав Геннадиевич

МПК / Мітки

МПК: E04B 5/08, E04B 5/17

Мітки: додатковий, блок, перекриття, дрібнозбірного

Код посилання
