Композитний блок дрібнозбірного перекриття

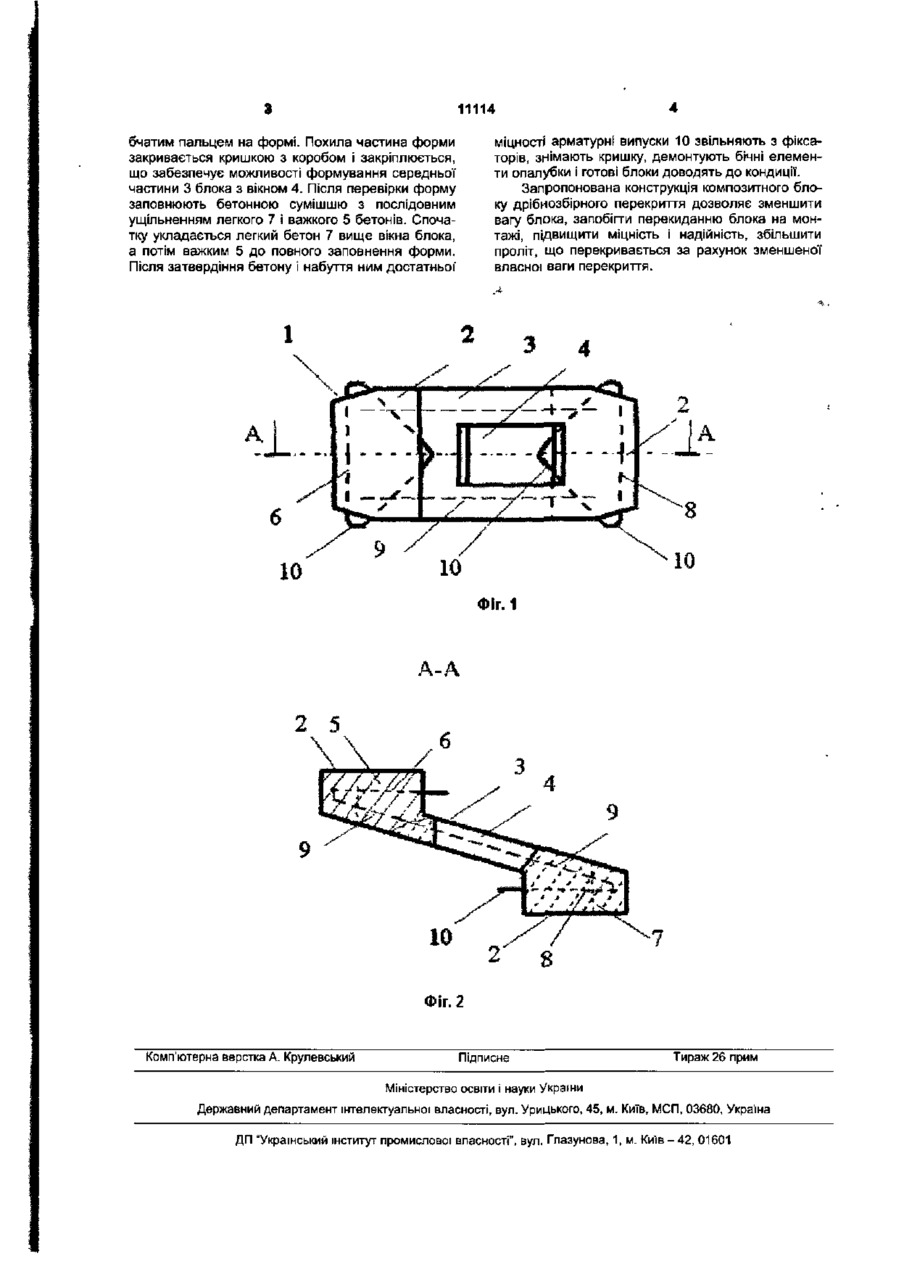

Композитний блок дрібнозбірного перекриття, що містить бетонне тіло І арматуру, виконаний прямокутним в плані зі скошеними кутами та з паралельно зміщеними в профілі плитними частинами, з'єднаними середньою похилою частиною з вертикальним вікном, при цьому плита армована сталевим елементом у вигляді замкненого контуру трикутника, гострі кути якого радіально заокруглені й виходять зовні бетону блока, який відрізняється тим, що верхня стиснена зона блока виконана з важкого бетону і арматури меншого діаметра, а нижня розтягнута зона - з легкого бетону і арматури більшого діаметра, при цьому верхні і нижні арматурні елементи з'єднані похилими стрижнями, а радіус заокруглення кожного з арматурних випусків елемента в плані не менший п'яти діаметрів перерізу арматури. Корисна модель відноситься до будівництва і може використовуватися для зведення дрібнозбірного перекриття. Найбільш близьким технічним вирішенням до запропонованого є рядовий залізобетонний блок, що включає бетонне тіло і арматуру, виконаний прямокутним в плані з паралельно зміщеними в профілі плитними частинами, з'єднаними середньою похилою частиною, при цьому нижня плита армована елементом у вигляді контуру трикутника, кути якого виходять зовні бетону блока, причому один по центру нижньої плити блока під його нависаючою похилою середньою частиною, що має вертикальне вікно напроти, а два інші розміщені по його боках в місцях скосу двогранних кутів нижньої плитної частини блока [Патент України №28861 Е04В 5/08, Е04В 5/23, 2002] Недоліками прототипу є велика вага блоку, небезпека перекидання і падіння блоку на монтажі, негарантована міцність його арматурних випусків, недостатня міцність за похилими перерізами перекриття. В основу корисної моделі поставлена задача зменшення ваги блока, запобігання перекиданню блока при монтажі, забезпечення міцності арматурних випусків, підвищення міцності за похилими перерізами перекриття. Поставлена задача вирішується тим, що верхня стиснена зона блока виконана з важкого бетону і арматури меншого діаметра, а нижня розтягнута зона - з легкого бетону і арматури більшого діаметра, при цьому верхні і нижні арматурні елементи з'єднані похилими стрижнями, а радіус заокруглення кожного з арматурних випусків елемента в плані не менший п'яти діаметрів перерізу арматури. Корисна модель пояснюється кресленнями, де на Фіг.1 зображений композитний блок - вид зверху; на Фіг.2 показаний розріз А-А на Фіг.1 Композитний блок дрібнозбірного перекриття виконаний прямокутним в плані зі скошеними кутами 1 та з паралельно зміщеними в профілі плитними частинами 2, з'єднаними середньою похилою частиною 3 з вертикальним вікном 4, при цьому верхня стиснена зона блока виконана з важкого бетону 5 і арматури меншого діаметра 6, а нижня розтягнута зона - з легкого бетону 7 і арматури більшого діаметра 8, при цьому верхні і нижні арматурні елементи, виконані у вигляді контуру трикутника, з'єднані похилими стрижнями 9, а радіус заокруглення кожного з арматурних випусків 10 елемента в плані не менший п'яти діаметрів перерізу арматури Виготовляють блок композитним залізобетонним На стенді за шаблоном вигинають гладку арматуру по контуру трикутника і зварюють її кінці на лінійній ділянці. В кондукторі зварюють верхню 6, похилу 9 і нижню 8 арматуру в каркас Випуски 10 фіксуються трубчатим пальцем на формі. В змазану металеву форму заводять арматурний каркас. Бічні елементи форми, що описують скоси 1, виконані з спеціальними прорізами, в які заводяться арматурні випуски 10 нижньої 8 і верхньої 6 плитних частин блока Випуски 10 фіксуються тру 11114 міцності арматурні випуски 10 звільняють з фіксаторів, знімають кришку, демонтують бічні елементи опалубки і готові блоки доводять до кондиції. Запропонована конструкція композитного блоку дрібиозбірного перекриття дозволяє зменшити вагу блока, запобігти перекиданню блока на монтажі, підвищити міцність і надійність, збільшити проліт, що перекривається за рахунок зменшеної власної ваги перекриття. бчатим пальцем на формі. Похила частина форми закривається кришкою з коробом і закріплюється, що забезпечує можливості формування середньої частини 3 блока з вікном 4. Після перевірки форму заповнюють бетонною сумішшю з послідовним ущільненням легкого 7 і важкого 5 бетонів. Спочатку укладається легкий бетон 7 вище вікна блока, а потім важким 5 до повного заповнення форми. Після затвердіння бетону і набуття ним достатньої З 4 ФІГ. 1 А-А 2 5 4 9 10 Фіг. 2 Комп'ютерна верстка А. Крулевський Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
