Пристрій утилізації тепла витяжного повітря

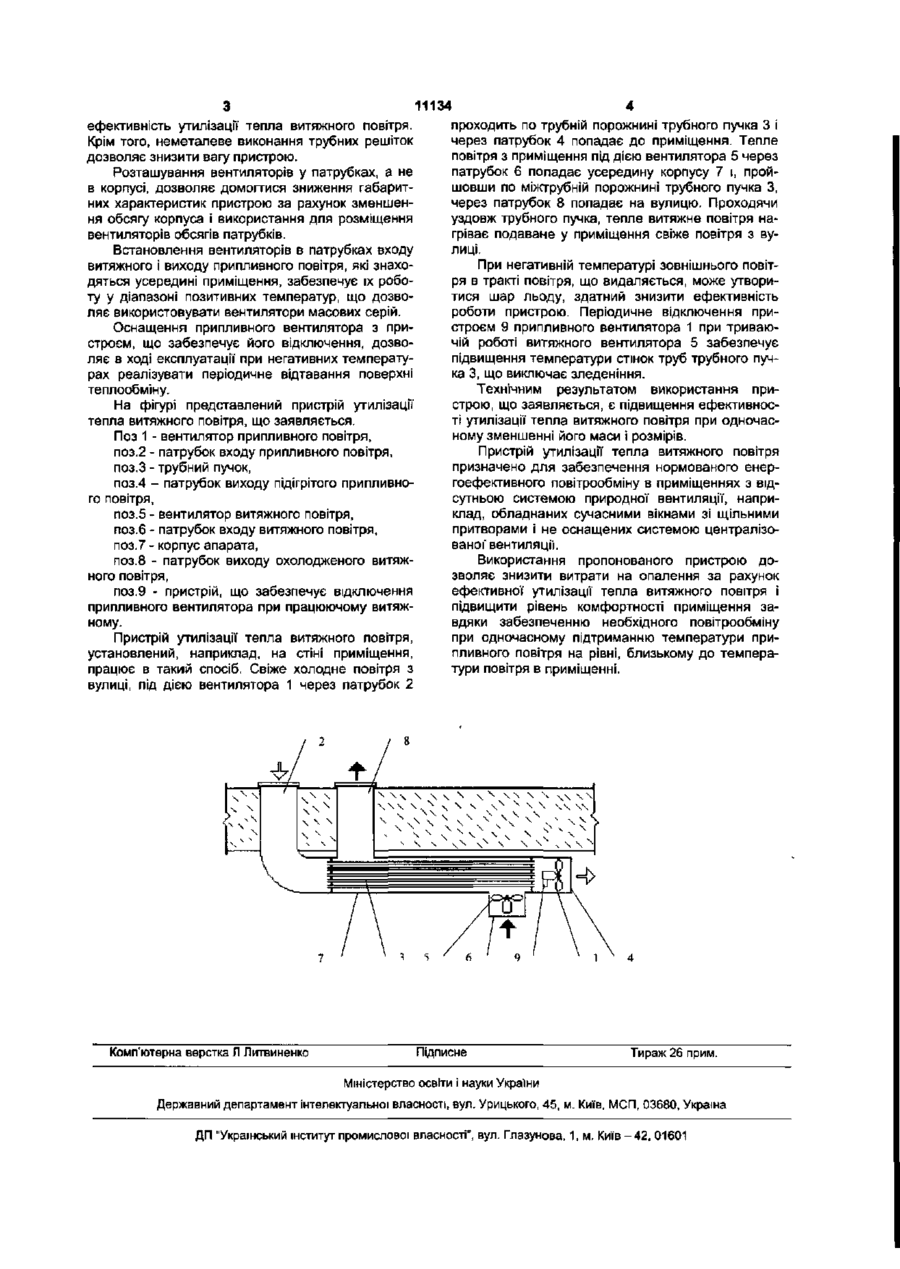

1. Пристрій утилізації тепла витяжного повітря, що містить поверхню теплообміну, розміщену в корпусі, оснащеному витяжними і припливними патрубками і вентиляторами, який відрізняється тим, що як поверхня теплообміну використовуєть ся пучок металевих труб, закріплених у неметалевих трубних решітках, а вентилятори розташовані в припливному і в витяжному патрубках. 2. Пристрій утилізації тепла витяжного повітря за п.1, який відрізняється тим, що вентиляторами оснащені патрубки входу витяжного і виходу припливного повітря. 3. Пристрій утилізації тепла витяжного повітря за п.1, який відрізняється тим, що припливний вентилятор оснащений пристроєм, який забезпечує можливість його відключення при працюючому витяжному вентиляторі. Корисна модель відноситься до області вентиляції приміщень, зокрема, до пристроїв утилізації тепла витяжного повітря. Відомий пристрій утилізації тепла витяжного повітря, який містить поверхню теплообміну у вигляді пластинчастого теплообмінника з перехресними потоками повітря, що нагрівається і охолоджується, причому поверхня теплообміну розміщена в корпусі, оснащеному припливними і витяжними патрубками і вентиляторами [Журнал «Акватєрм», Україна, Київ, вересень 2003, стор.42]. Головним недоліком відомого пристрою є невисока ефективність утилізації тепла повітря, що видаляється, значна вага і габаритний обсяг, що обумовлено використанням у якості поверхні теплообміну пластинчастого теплообмінника Відомий пристрій утилізації тепла витяжного повітря, обраний як прототип, що містить поверхню теплообміну у вигляді касети з полімерних панелей, що мають клітчасту структуру, з перехресними потоками повітря, що нагрівається і охолоджується, причому поверхня теплообміну розміщена в корпусі, оснащеному припливними і витяжними патрубками і вентиляторами [Журнал «Информационный бюллетень», Россия, СанктПетербург, №3, 2003, стр.41]. Цей пристрій має меншу вагу за рахунок застосування касети з полімерних панелей, але також характеризується невисокою ефективністю утилізації тепла і значним обсягом. Задачею пропонованого технічного рішення є створення пристрою, що забезпечує високу ефективність утилізації тепла витяжного повітря при нагріванні подаваного в приміщення свіжого повітря при одночасному зменшенні маси пристрою і його розмірів. Поставлена задача вирішується тим, що як поверхня теплообміну використовується закріплений у неметалевих трубних решітках пучок металевих труб, що розміщується в корпусі з припливними і витяжними патрубками, у якому розташовані вентилятори. Припливний вентилятор оснащений з пристроєм, що забезпечує можливість його відключення при працюючому витяжному вентиляторі. Використання як поверхні теплообміну пучка труб дозволяє організувати не перехресний, а зустрічний рух потоків витяжного і припливного повітря. Це призводить до підвищення середньологарифмічного температурного напору, тобто до підвищення ефективності утилізації тепла витяжного повітря. Використання металу як матеріалу труб пучка знижує термічний опір стінки трубки, що також призводить до підвищення ефективності утилізації тепла повітря, що видаляється. Закріплення труб у неметалевих трубних решітках забезпечує щільне упакування трубного пучка, зменшує його еквівалентний гідравлічний діаметра і, як наслідок, підвищує компактність і ТІ СО ефективність утилізації тепла витяжного повітря. Крім того, неметалеве виконання трубних решіток дозволяє знизити вагу пристрою. Розташування вентиляторів у патрубках, а не в корпусі, дозволяє домогтися зниження габаритних характеристик пристрою за рахунок зменшення обсягу корпуса і використання для розміщення вентиляторів обсягів патрубків. Встановлення вентиляторів в патрубках входу витяжного і виходу припливного повітря, які знаходяться усередині приміщення, забезпечує їх роботу у діапазоні позитивних температур, що дозволяє використовувати вентилятори масових серій. Оснащення припливного вентилятора з пристроєм, що забезпечує його відключення, дозволяє в ході експлуатації при негативних температурах реалізувати періодичне відтавання поверхні теплообміну. На фігурі представлений пристрій утилізації тепла витяжного повітря, що заявляється. Поз 1 - вентилятор припливного повітря, поз.2 - патрубок входу припливного повітря, поз.З - трубний пучок, поз.4 - патрубок виходу підігрітого припливного повітря, поз.5 - вентилятор витяжного повітря, поз.6 - патрубок входу витяжного повітря, поз.7 - корпус апарата, поз.8 - патрубок виходу охолодженого витяжного повітря, поз.9 - пристрій, що забезпечує відключення припливного вентилятора при працюючому витяжному. Пристрій утилізації тепла витяжного повітря, установлений, наприклад, на стіні приміщення, працює в такий спосіб. Свіже холодне повітря з вулиці, під дією вентилятора 1 через патрубок 2 Комп'ютерна верстка Л Литвиненко 11134 проходить по трубній порожнині трубного пучка 3 і через патрубок 4 попадає до приміщення. Тепле повітря з приміщення під дією вентипятора 5 через патрубок 6 попадає усередину корпусу 7 і, пройшовши по міжтрубній порожнині трубного пучка З, через патрубок 8 попадає на вупицю. Проходячи уздовж трубного пучка, тепле витяжне повітря нагріває подаване у приміщення свіже повітря з вулиці. При негативній температурі зовнішнього повітря в тракті повітря, що видаляється, може утворитися шар льоду, здатний знизити ефективність роботи пристрою. Періодичне відключення пристроєм 9 припливного вентилятора 1 при триваючій роботі витяжного вентипятора 5 забезпечує підвищення температури стінок труб трубного пучка 3, що виключає зледеніння. Технічним результатом використання пристрою, що заявляється, є підвищення ефективності утилізації тепла витяжного повітря при одночасному зменшенні його маси і розмірів. Пристрій утилізації тепла витяжного повітря призначено для забезпечення нормованого енергоефективного повітрообміну в приміщеннях з відсутньою системою природної вентиляції, наприклад, обладнаних сучасними вікнами зі щільними притворами і не оснащених системою централізованої'вентиляції. Використання пропонованого пристрою дозволяє знизити витрати на опалення за рахунок ефективної утилізації тепла витяжного повітря і підвищити рівень комфортності приміщення завдяки забезпеченню необхідного повітрообміну при одночасному підтриманню температури припливного повітря на рівні, близькому до температури повітря в приміщенні. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
