Спосіб утилізації тепла стиснутого повітря компресорної станції

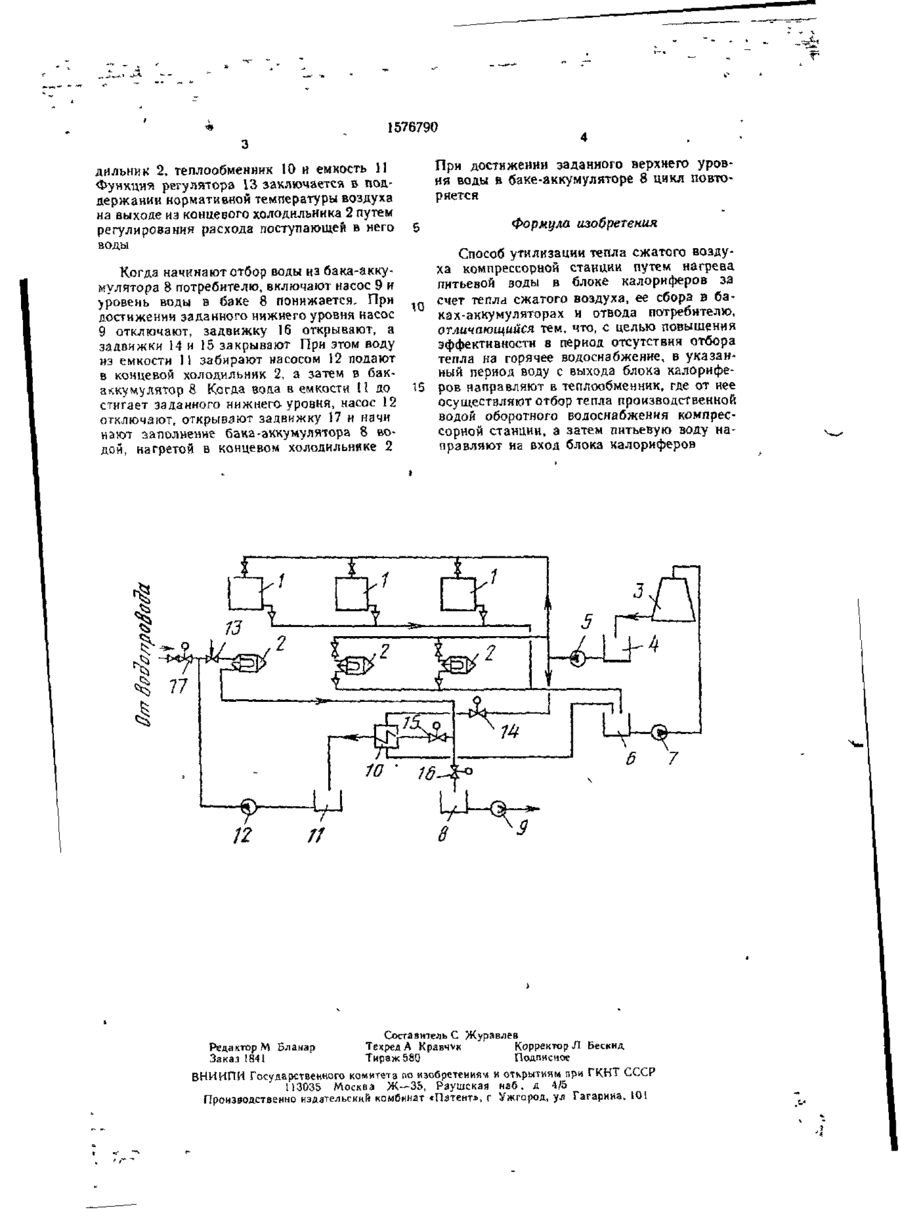

Изобретение позволяет повысить эффективность утилизации вторичных энергоресурсов в системах горячего водоснабжения. В период отсутствия отбора тепла ка горячее водоснабжение воду с выхода блока калориферов направляют в теплообменник, где от нее осуществляют отбор тепла производственной водой оборотного водоснабжения компрессорной станции, а затем питьевую воду направляют на вход блока калориферов 1 ил. Изобретение относится к области утилизации вторичных энергоресурсов в системах горячего водоснабжения. Целью изобретения является повышение эффективности в период отсутствия отбора тепла на горячее водоснабжение. На чертеже изображена установка для осуществления способа утилизации тепла Установка для осуществления способа включает компрессор 1 с блоком калориферов, функции которых могут выполнять концевые холодильники 2, устройство оборотной системы производственного водоснабжения, состоящее из градирни 3, резервуара 4 охлажденной воды, насоса 5 охлажденной воды., резервуара 6 нагретой воды, насоса 7 нагретой воды, бак-аккумулятор 8, насос-9, поверхностный теплообменник 10, емкость 11, циркуляционный насос 12, регулятор 13, запорную электроприводную арматуру — задвижки 14—17. Способ утилизации тепла сжатого воздуха компрессорной станции осуществляют следующим образом Охлажденную в градирне 3 воду собирают з резервуаре 4, откуда насосом 5 по дают к компрессорам 1 и концевым холодильникам 2. Вода отбирает тепло от сжатого воздуха, после чего ее сливают в резервуар 6. Из последнего нагретую воду насосом 7 подают на охлаждение в градирню 3, после чего цикл повторяют. Для утилизации тепла сжатого воздуха в концевой холодильник 2 подают питьевую зоду которую нагревают и собирают в бакеакк>м\ляторе 8. К потребителю горячего водоснабжения нагретую воду подают насосом 9. При достижении заданного верхнего уровня воды з баке-аккумуляторе 8 закрывают задзижку 16 и открывают задвижки 14 и 15. Нагретая вода из концевого холодильника^, выделенного для утилизации тепла сжатого воздуха, поступает в теплообменник 10 и далее в емкость 11. В поверхностном теплообменнике 10 нагретая питьевая вода отдает тепло охлажденной производственной воде, которую подают из резервуара 4 насосом 5 и сливают в резервуар 6 При достижении заданного верхнего уровня воды в емкости II закрывают задвижку 17 и включают насос 12, который обеспечивает циркуляцию воды через концевой холо е т 1576790 дильник 2, теплообменник 10 и емкость И Функция регулятора 13 заключается в поддержании нормативной температуры воздуха на выходе из концевого холодильника 2 путем регулирования расхода поступающей в него воды Когда начинают отбор воды из бака-аккумулятора 8 потребителю, включают насос 9 и >ровень воды в баке 8 понижается. При достижении заданного нижнего уровня насос 9 отключают, аадвижку 16 открывают, а задвижки 14 и 15 закрывают При этом воду из емкости 1! забирают насосом 12 подают в концевой холодильник 2, а затем в бакаккумулятор 8 Когда вода в емкости И до стигает заданного нижнего, уровня, насос 12 отключают, открывают задвижку 17 и начи нают заполнение бака-аккумулятора 8 водой, нагретой в концевом холодильнике 2 1 1 I 13 При достижении заданного верхнего уровня воды в баке-аккумуляторе 8 цикл повторяется Формула изобретения Способ утилизации тепла сжатого воздуха компрессорной станции путем нагрева питьевой воды в блоке калориферов за счет тепла сжатого воздуха, ее сбора в ба10 ках-аккумуляторах и отвода потребителю, отличающийся тем, что, с целью повышения эффективности в период отсутствия отбора тепла на горячее водоснабжение, в указанный период воду с выхода блока калорифе15 ров направляют в теплообменник, где от нее осуществляют отбор тепла произаодственнои водой оборотного водоснабжения компрессорной станции, а затем питьевую воду направляют на вход блока калориферов і X 3 1 2 4 77 -Ы
