Магнітний сепаратор

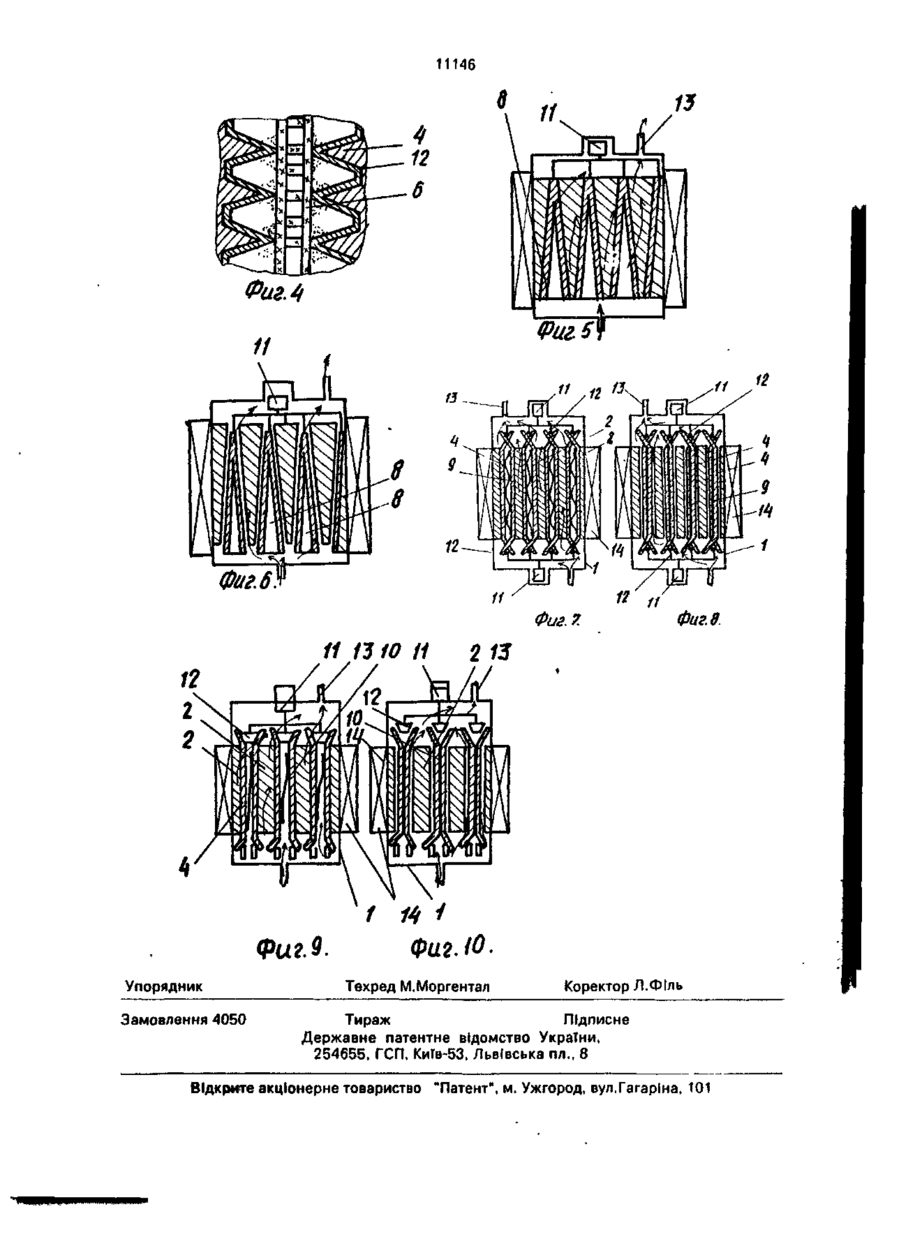

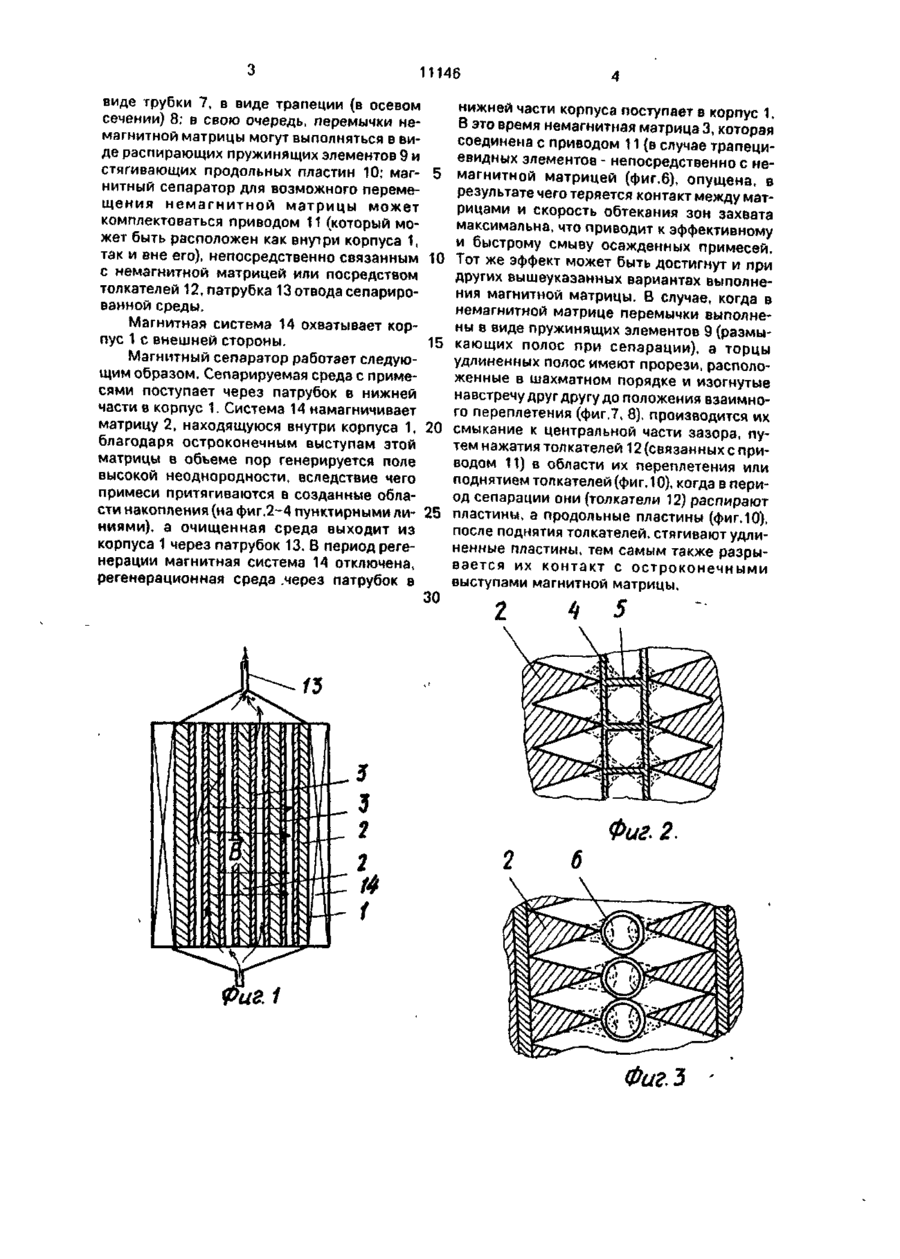

1. Магнитный сепаратор, включающий корпус, насадку, расположенную внутри Изобретение относится к магнитному обогащению и может быть использовано в горнорудной отрасли народного хозяйства. Цель изобретения - повышение эффективности процесса сепарации. Фиг.1 - общий вид сепаратора; фиг.2 немагнитная матрица выполнена в виде полос с перемычками; фиг.З - вид немагнитной матрицы выполнен в виде трубок; фиг.4 немагнитная матрица выполнена из сегнетоэлектрика; фиг.5 - вид магнитного сепаратора с в з а и м н ы м и т р а п е ц и е в и д н ы м и матрицами в период сепарации; фиг.6 - то же, в период регенерации фиг.7 и 8 - магнитный сепаратор с пружинящими перемычками и толкателями в период регенерации; фиг.9 - вид магнитного сепаратора с пере корпуса и состоящую из чередующихся вертикальных ферромагнитных и немагнитных элементов, причем ферромагнитные элементы выполнены с остроконечными выступами, магнитную систему, охватывающую корпус, о т л и ч а ю щ и й с я тем, что немагнитные элементы выполнены в виде двух плоских пластин с перпендикулярными перемычками, расположенными между выступами ферромагнитных элементов. 2. Магнитный сепаратор по п.1, о т л и ч а ю щ и й с я тем, что ферромагнитные и немагнитные элементы установлены с возможностью взаимного перемещения. 3. Магнитный сепаратор по пп.1 и 2, о тл и ч а ю щ и й с я тем, что немагнитные элементы выполнены из сегнетоэлектрика. мычками из продольных пластин и толкателями, фиг.10 - то же, в период регенерации. Магнитный сепаратор включает корпус 1, ферромагнитную насадку, расположенную внутри корпуса 1 и состоящую из чередующихся ферромагнитных 2 и немагнитных 3 элементов, причем ферромагнитные элементы выполнены с остроконечными выступами, а немагнитные элементы 3 выполнены в виде двух плоских пластин 4 с перпендикулярными перемычками 5, расположенными между выступами ферромагнитных элементов 2, при этом ферромагнитные 2 и немагнитные 3 элементы установлены с возможностью взаимного перемещения, а немагнитные элементы могут быть выполнены из сегнетоэлектрика 6. Кроме того, немагнитные элементы могут быть выполнены в С > о 11146 виде трубки 7, в виде трапеции (в осевом нижней части корпуса поступает в корпус 1. сечении) 8; в свою очередь, перемычки неВ это время немагнитная матрица 3, которая магнитной матрицы могут выполняться в висоединена с приводом 11 (в случае трапециде распирающих пружинящих элементов 9 и евидных элементов - непосредственно с нестягивающих продольных пластин 10; маг- 5 магнитной матрицей (фиг.6), опущена, в нитный сепаратор для возможного перемерезультате чего теряется контакт между матщения немагнитной матрицы может рицами и скорость обтекания зон захвата комплектоваться приводом 11 (который момаксимальна, что приводит к эффективному жет быть расположен как внуїри корпуса 1, и быстрому смыву осажденных примесей. так и вне его), непосредственно связанным 10 Тот же эффект может быть достигнут и при с немагнитной матрицей или посредством других вышеуказанных вариантах выполнетолкателей 12, патрубка 13 отвода сепарирония магнитной матрицы. В случае, когда в ванной среды. немагнитной матрице перемычки выполнеМагнитная система 14 охватывает корны в виде пружинящих элементов 9 (размыпус 1 с внешней стороны. 15 кающих полос при сепарации), а торцы Магнитный сепаратор работает следуюудлиненных полос имеют прорези, располощим образом. Сепарируемая среда с примеженные в шахматном порядке и изогнутые сями поступает через патрубок в нижней навстречу друг другу до положения взаимночасти в корпус 1. Система 14 намагничивает го переплетения (фиг.7, 8), производится их матрицу 2, находящуюся внутри корпуса 1, 20 смыкание к центральной части зазора, публагодаря остроконечным выступам этой тем нажатия толкателей 12 (связанных с приматрицы в объеме пор генерируется поле водом 11) в области их переплетения или высокой неоднородности, вследствие чего поднятием толкателей (фиг. 10), когда в перипримеси притягиваются в созданные облаод сепарации они (толкатели 12) распирают сти накопления (на фиг.2-4 пунктирными ли- 25 пластины, а продольные пластины (фиг.10), ниями), а очищенная среда выходит из после поднятия толкателей, стягивают удликорпуса 1 через патрубок 13. В период регененные пластины, тем самым также разрынерации магнитная система 14 отключена, вается их контакт с остроконечными регенерационная среда .через патрубок в выступами магнитной матрицы. 30 /3 Фиг* 2 Фиг. і Фиг.З 11146 Фаз. 4 Фаг.6\ 11 11 13 10 11 Упорядник Замовлення 4050 Фаг. 7. Фиг. в. 2 13 Техред М.Моргентал Коректор Л.ФІль Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
