Магнітний сепаратор

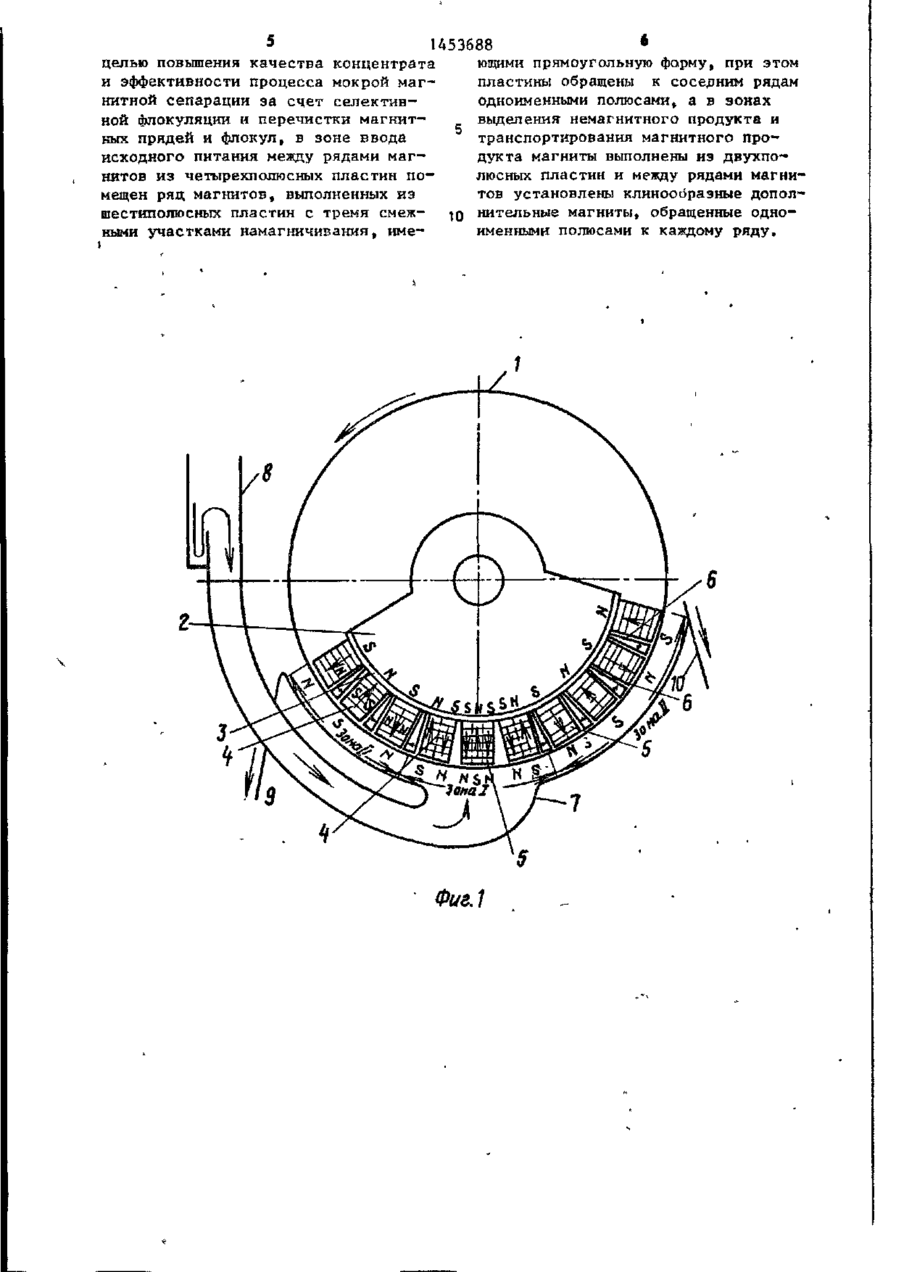

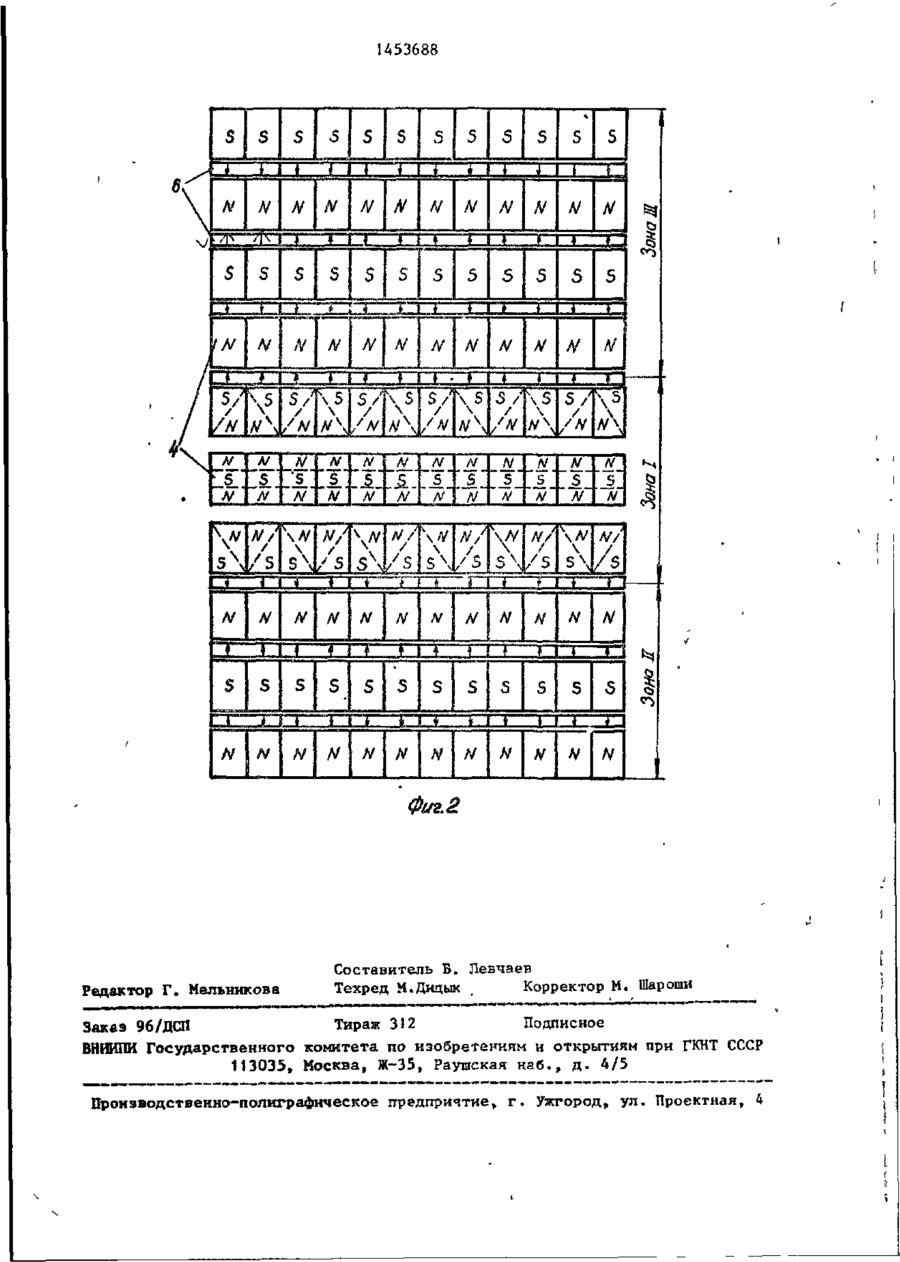

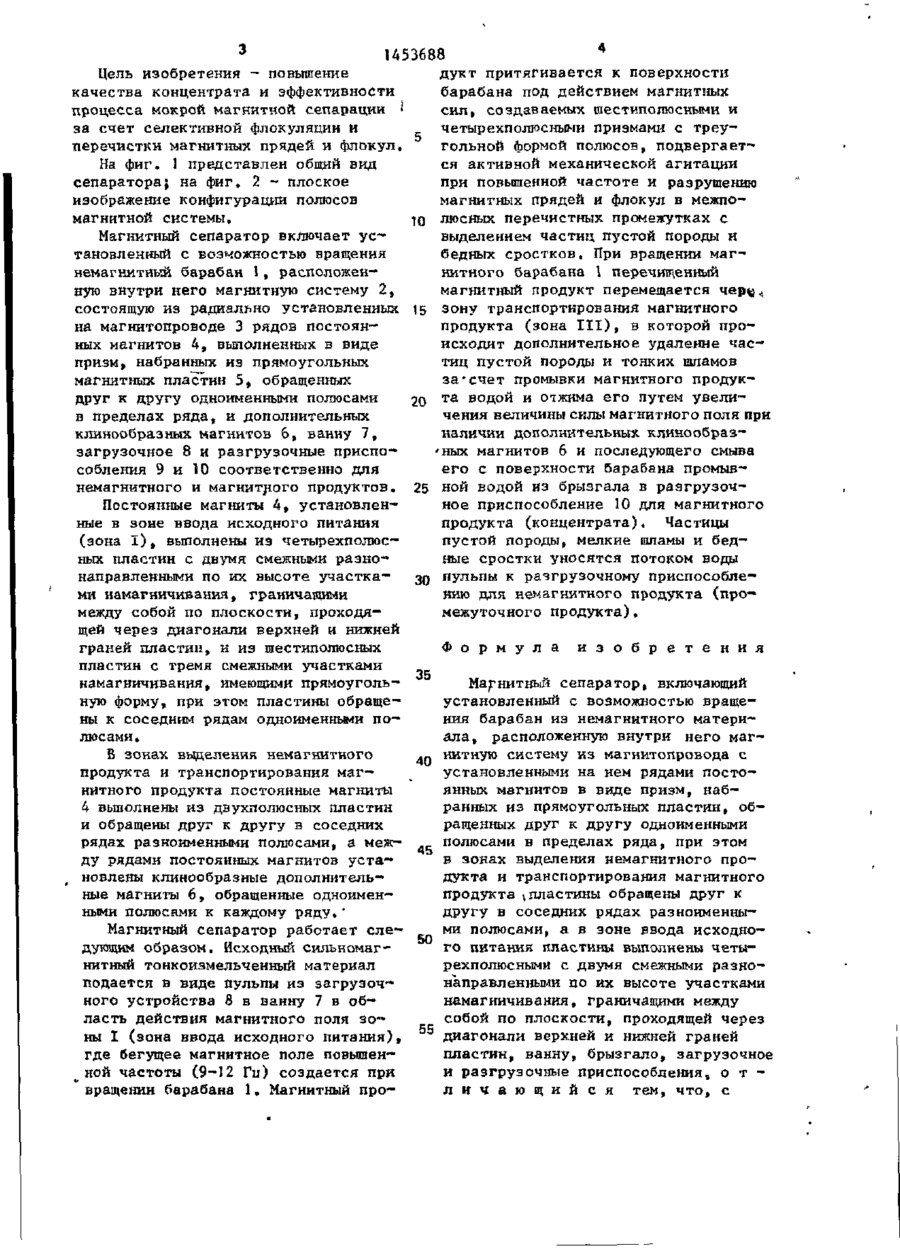

Изобретение относится к разделению материалов по магнитным свойствам и м.б, применено при обогащении руд черных металлов. Цель изобретения - повышение качества концентрата и эффективности процесса мокрой сепарации за счет селективной флокуляции и перечистки магнитных прядей и флокул. Внутри установленного в ванне 7 немагнитного барабана 1 расположена магнитная система 2, состоящая из радиально установленных на магнитопроводе 3 рядов постоянных магнитов (М) 4. Последние выполнены в виде"призм, набранных 1 Изобретение относится к разделению материалов по магнитным свойст3-89 \ л ' из прямоугольных магнитных пластин (П) 5, обращенных друг к другу одноименными полюсами в пределах ряда, и дополнительных клинообразных М б . При этом установленные в зоне ввода исходного материала М 4 выполнены из четырехполюсных П с двумя сложными разнонаправленными по их высоте участками, граничащими между собой по плоскости, проходящей через диагонали верхней и нижней граней П, и из шестиполюсных П с тремя смежными участками намагничивания,, имеющими прямоугольную форму, при этом П обращены к соседним рядам одноименными полюсами. В зонах выделения немагнитного продукта и транспортирования магнитного продукта М 4 выполнены из двухполюсных П и обращены друг к другу в соседних рядах разноименными полюсами, а между рядами М 4 установлены М 6, обращенные одноименными полюсами к каждому ряду. В зоне ввода исходного питания под действием магнитных сил барабана 1 магнитный продукт притягивается к его поверхности и подвергается механической агитации» Это приводит к разрушению магнитных прядей и флокул.В зоне транспортирова- t •ния магнитного продукта происходит ' дополнительное удаление частиц пустой породы и тонких ашамов за счет увеличения величины магнитного поля благодаря М 6. 2 ил. вам и может быть применено при обогащении руд черных металлов. а е 1453688 Цель изобретения - повышение качества концентрата и эффективности процесса мокрой магнитной сепарации J за счет селективной флокуляции и перечистки магнитных прядей и флокул. На фиг. 1 представлен общий вид сепаратора; на фиг, 2 - плоское изображение конфигурации полюсов магнитной системы. Магнитный сепаратор включает установленный с возможностью вращения немагнитный барабан 1, расположенную внутри него магнитную систему 2, состоящую из радиально установленных на магнитопроводе 3 рядов постоянных магнитов 4, выполненных в виде призм, набранных из прямоугольных магнитных пластин 5, обращенных друг к другу одноименными полюсами в пределах ряда, и дополнительных клинообразных магнитов 6, ванну 7, загрузочное 8 и разгрузочные приспособления 9 и 10 соответственно для немагнитного и магнитного продуктов. Постоянные магниты 4, установленные в зоне ввода исходного питания (зона I ) , выполнены из четырехполюсных пластин с двумя смежными разнонаправленными по их высоте участками намагничивания, граничащими между собой по плоскости, проходящей через диагонали верхней и нижней граней пластин, и из жестиполюсных пластин с тремя смежными участками намагничивания, имеющими прямоугольную форму, при этом пластины обращены к соседним рядам одноименными полюсами, дукт притягивается к поверхности барабана под действием магнитных сил, создаваемых шестиполюсными и четырехполюсными призмами с треугольной формой полюсов, подвергается активной механической агитации при повышенной частоте и разрушению магнитных прядей и флокул в межполюсных перечистных промежутках с 10 выделением частиц пустой породы и бедных сростков. При вращении магнитного барабана 1 перечищенный магнитный продукт перемещается чер$, зону транспортирования магнитного 15 продукта (зона III), в которой происходит дополнительное удаление частиц пустой породы и тонких шламов за-счет промывки магнитного продукта водой и отжима его путем увели20 чения величины силы магнитного поля при наличии дополнительных клинообраз'ных магнитов 6 и последующего смыва его с поверхности барабана промывной водой из брызгала в разгрузоч25 ное приспособление 10 для магнитного продукта (концентрата). Частицы пустой породы, мелкие галамы и бедные сростки уносятся потоком воды пульпы к разгрузочному приспособле30 нию для немагнитного продукта (промежуточного продукта). Ф о р м у л а 35 и з о б р е т е н и я Магнитный сепаратор, включающий установленный с возможностью вращения барабан из немагнитного материала, расположенную внутри него магнитную систему из магнитопровода с В зонах выделения немагнитного 40 установленными на нем рядами постопродукта и транспортирования магянных магнитов в виде призм, набнитного продукта постоянные магниты ранных из прямоугольных пластин, об4 выполнены из двухполюсных пластин ращенных друг к другу одноименными и обращены друг к другу в соседних полюсами в пределах ряда, при этом рядах разноименными полюсами, а межв зонах выделения немагнитного проду рядами постоянных магнитов устадукта и транспортирования магнитного новлены клинообразные дополнительпродукта і пластины обращены друг к ные магниты 6, обращенные одноимендругу в соседних рядах разноименныными полюсами к каждому ряду." ми полюсами, а в зоне ввода исходноМагнитный сепаратор работает сле50 го питания пластины выполнены четыдующим образом. Исходный сильномагрехполюсными с двумя смежными разнонитный тонкоизмельченныи материал направленными по их высоте участками подается в виде пульпы из загрузочнамагничивания, граничащими между ного устройства 8 в ванну 7 в обсобой по плоскости, проходящей через ласть действия магнитного поля зо55 диагонали верхней и нижней граней ны I (зона ввода исходного питания), пластин, ванну, брызгало, загрузочное где бегущее магнитное поле повышени разгрузочные приспособленияs о т н о й частоты (9-12 Ги) создается при л и ч а ю щ и й с я тем, что, с вращении барабана 1. Магнитный про 5 1 453688 * целью повышения качества концентрата ющими прямоугольную форму, при этом и эффективности процесса мокрой магпластины обращены к соседним рядам нитной сепарации за счет селективодноименными полюсамие а в зонах ной флокуляции и перечистки магкитвыделения немагнитного продукта и кых прядей и флокул, в зоне ввода транспортирования магнитного происходного питания между рядами магдукта магниты выполнены из двухпонитов из четырехполюсных пластин полюсных пластин и между рядами магнимещен ряд магнитов, выполненных из тов установлены клинообразные дополшестиполюскых пластин с тремя смеж- •JQ нительные магниты, обращенные одноными участками намагничивания, имеименными полюсами к каждому ряду. ' Фиг.1 1453688 і / V LJJL і, . i.J і N N N Л-AJL •f * \/ N TZ3. t !„ і f TT N N * N N *i* 5 / \ S S/ /N /N N A/ '5 л/ * V IL_JL1 N 5 /V Редактор Г, Мельникова /V 's 5 Л/ S N N N N N 5 N S N N 5 N N S N N S N N S N і Составитель Б. Левчаев Техред М.Дидык , Корректор М. Шароши Закаэ 96/ДСП Тираж 312 Подписное В И Л Государственного комитета по изобретениям и открытиям при ГКНТ СССР Н КИ 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-полиграфическое предприятие, г . Ужгород, ул. Проектная, 4
