Ложемент

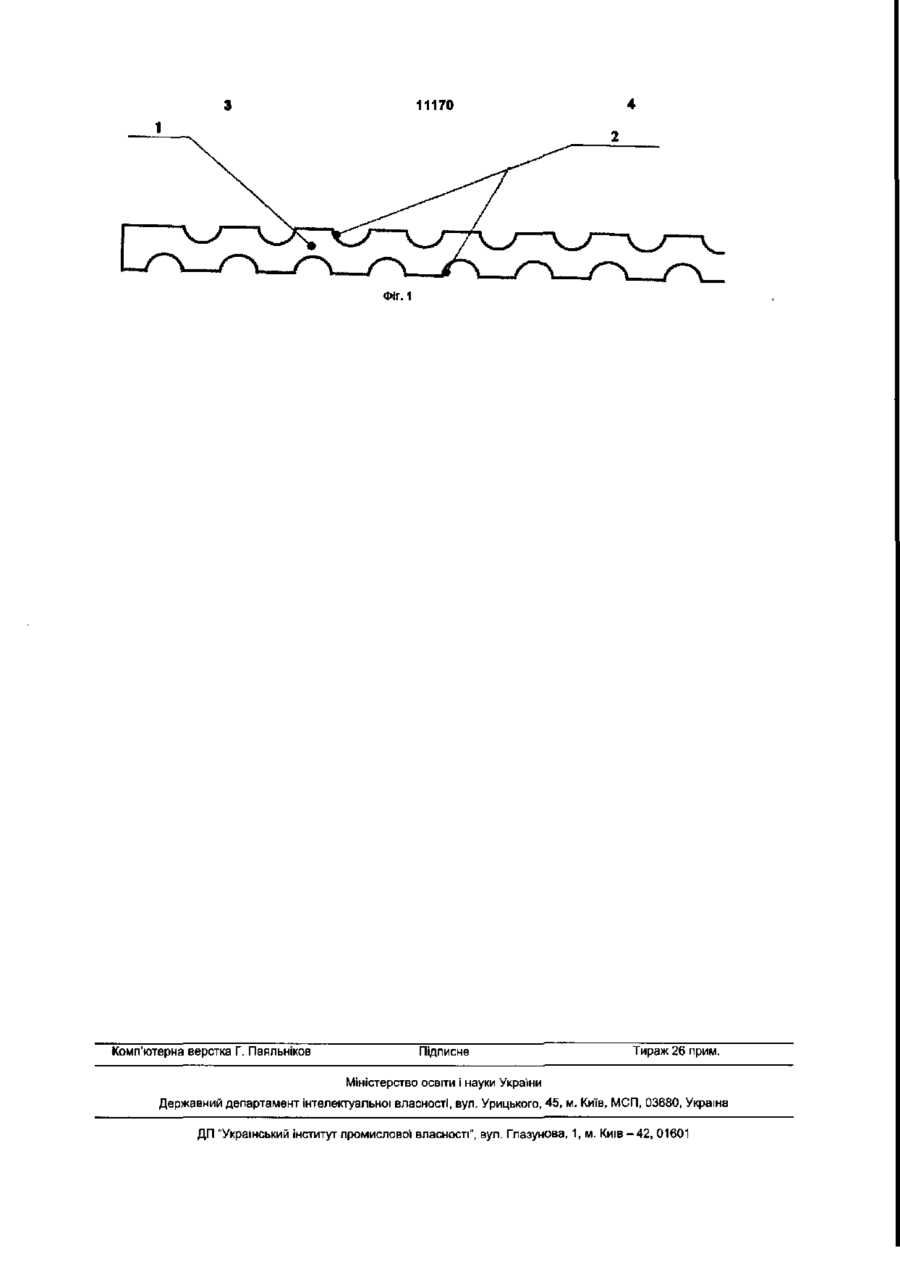

Ложемент, що виконаний у вигляді бруса з двох протилежних боків якого виконано щонайменше одне місце для виробів з кожного боку бруса, причому це місце для виробів виконано у вигляді півкільця, при цьому розташоване місце для виробів з двох протилежних боків ложемента у шаховому порядку. Корисна модель, що заявляється, відноситься до зберігання вантажів та зберігання будь-яких виробів і може бути використана як допоміжний засіб для жорсткого безконтактного упакування, фіксації та транспортування виробів. Відома упаковка з патентну RU 2237862, яка містить корпус с кришкою та розташованих, у цьому корпусі ложементів, які мають форму півкільця та фіксуючих пристроїв. Недоліками цієї упаковки є те, що вона призначена для зберігання та транспортування одного будь-якого виробу, та витрати на корпус. Задачею, що покладена в основу конструктивного рішення корисної моделі, є усунення цього недоліку, а саме використання ложемента для зберігання будь-якої', потрібної кількості виробів. Ця задача вирішується тим, окремо використовують сам ложемент, виконаний у вигляді бруса з двох боків якого виконані, щонайменше, одне місце для виробів, причому місце для виробів має форму півкільця потрібного діаметру. Розташовані місця для виробів з двох протилежних боків ложементу у шаховому порядку. Конструкція ложементу наведена на креслені На кресленні представлений ложемент 1, представляє собою брус з обох боків якого виконані місця 2 для виробів, які мають форму півкільця потрібного діаметру, причому розташовані місця для виробів з протилежних боків у шаховому порядку. Місця для виробів виконують у необхідній кількості яка буде достатня для розташування у ложементі відповідної кількості виробів. Використовують ложемент для зберігання будь-яких виробів, а зокрема для зберігання виробів циліндричної форми. При зберігання виробів з використанням ложементу використовують, звичайно, декілька ложементів. Навантажують вироби в ложементи у ручному порядку Ложементи можуть бути виконані з будь-якого матеріалу, та виготовляється серійно на стандартному обладнанні з використанням відомих технологічних операцій. О) 11170 Фіг. 1 Комп'ютерна верстка Г. ПаяльнІков Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
