Клеєний брус

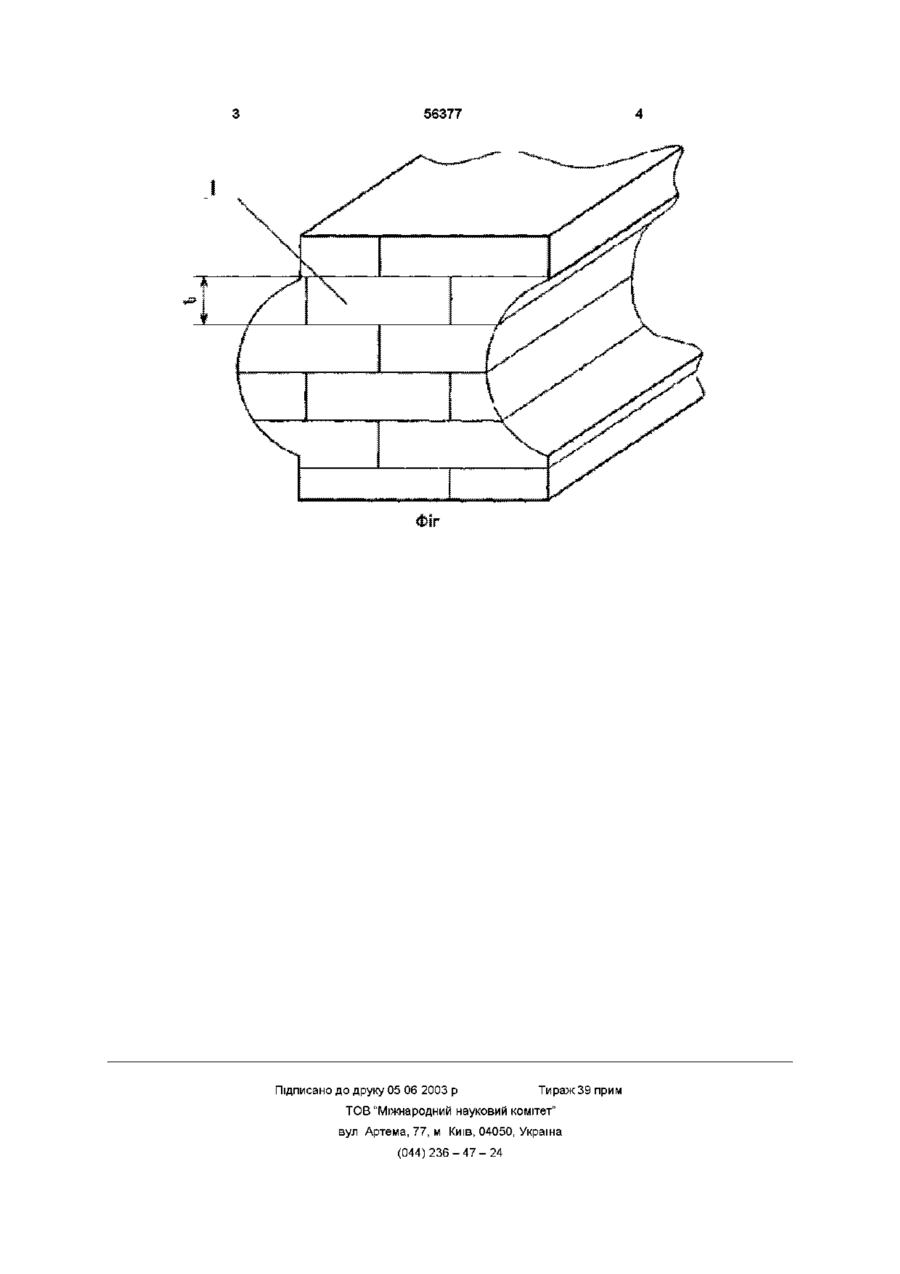

1 Клеєний брус, що містить кілька шарів клеєних дошок, який відрізняється тим, що кожний шар містить кілька дошок однакової товщини, причому місця стиків дошок у кожному шарі не збігаються між собою 2 Клеєний брус по п 1, який відрізняється тим, що протилежні два боки бруса виконані у вигляді опукло-вгнутих поверхонь, які збігаються між собою Винахід відноситься до будівельних конструкцій, а саме до виготовлення особливих виробів з деревини, і призначений для застосування у житловому та промисловому будівництві при виготовленні балочних перекрить та ш ВІДОМІ суцільні дерев'яні бруси, які використовують у якості балок (див кн Ю В Смирнов и др Конструкции из дерева и пластмасс -М Стройиздат, 1986С211) Недоліком даної конструкції є и нерентабельність в умовах зростаючого дефіціту ділової деревини з-за необхідності вибору суцільного дерев'яного брусу заданих розмірів і фактури деревини ВІДОМІ вибрані в якості прототипу клеєні бруси, виготовлені з пакету клеєних дошок, ширина яких дорівнює ширині бруса (див кн Ю В Смирнов и др Конструкции из дерева и пластмасс -М Стройиздат, 1986 Рис X 27с 474) Недоліком даного клееного бруса є труднощі з вибором дошок однакової , відносно великої ширини, що проблематично в умовах дефіциту ділової деревини, а також неможливість міцного з'єднання з іншими клеєними брусами Мета винаходу полягає у створенні конструкції клеєного бруса з дошок відносно малої, і необов'язково однакової ширини, яка б дозволяла міцне з'єднання клеєних брусів між собою Суть винаходу полягає в тому, що в клеєному брусі, який містить шари клеєних дошок, в кожному шарі розміщені кілька дошок однакової товщини, причому місця їх стиків у кожному шарі не збігаються між собою Бокові протилежні боки клеєного бруса мають випукло - вогнул поверхні, спряжені між собою, що дозволяє забезпечити міцне з'єднання клеєних брусів між собою Суть винаходу пояснюється фігурою на якій зображений переріз клеєного бруса, складеного з дошок 1 товщиною b у кожному шарі Запропонована конструкція забезпечує високу МІЦНІСТЬ при навантаженні бруса (брусів) вигинаючими моментами, завдяки тому, що стики дошок у кожному шарі не збігаються між собою, та тому, що стики клеєних брусів мають випукло - вогнул спряжені поверхні Використання винаходу дозволить суттєво обмежити номенклатуру дошок при виготовленні клеєних брусів Використання запропонованих клеєних брусів доцільно при виготовленні перекрить у житловому та промисловому будівництві з пролетом до 8 18м з застосуванням поширених марок клеїв (карбомідних, епоксідних з запресовкою та ш ) Запровадження винаходу забезпечить економію деревини, зменшення витрат, пов'язаних з виготовленням клеєного бруса, а також сприяє збереженню ЛІСІВ та екології навколишнього середовища СО (О Ю 56377 Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
