Формула / Реферат

1. Способ дозирования яиц насекомых, находящихся в растворе во взвешенном состоянии, включающий подачу раствора через каплеобразователь в приемную емкость, отличающийся тем, что подачу раствора осуществляют принудительным сбрасыванием с частотой, обеспечивающей образование капли заданного объема путем изменения частоты ее сбрасывания или скорости подачи раствора.

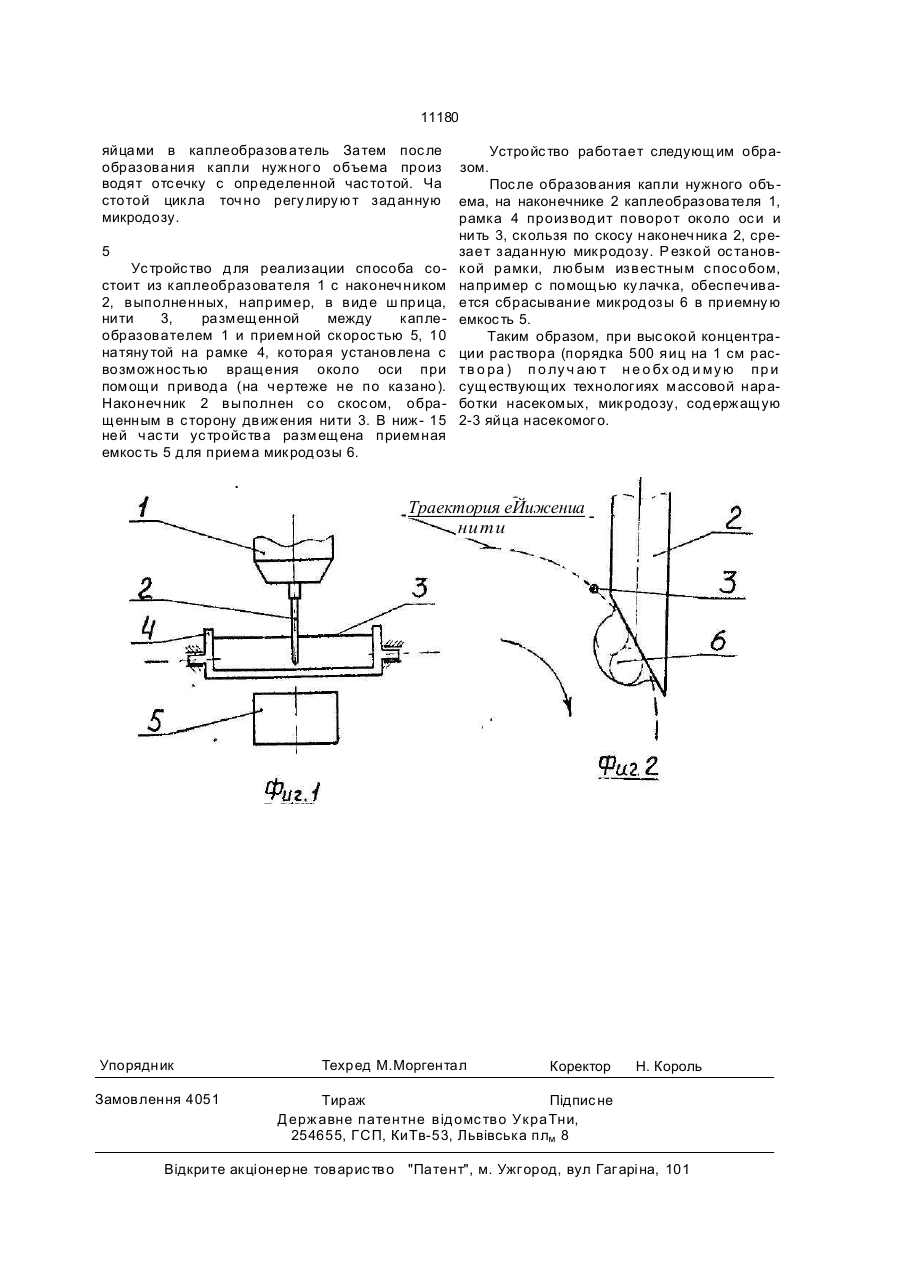

2. Устройство для дозирования яиц насекомых, содержащее каплеобразователь с наконечником и приемную емкость, отличающееся тем, что оно снабжено отсекателя, выполненным в виде нити, установленной на рамке с возможностью вращения и размещенной между каплеобразователем и приемной емкостью, при этом, наконечник, снабжен скосом, обращенным в сторону отсекателя.

Текст

1. Способ дозирования яиц насекомых, находящихся в растворе во взвешенном со стоянии, включающий подачу раствора че рез каплеобразователь в приемную емкость, отличающийся тем, что подачу раствора осуществляют принудительным сбрасыванием с частотой, обеспечивающей образование капли заданного объема путем изменения частоты ее сбрасывания или скорости подачи раствора. 2. Устройство для дозирования яиц насекомых, содержащее каплеобразователь с наконечником и приемную емкость, о т л и ч а ю щ е е с я тем, что оно снабжено отсекателя, выполненным в виде нити, установленной на рамке с возможностью вращения и размещенной между каплеобразователем и приемной емкостью, при этом, наконечник, снабжен скосом, обращенным в сторону отсекателя. Изобретение относится к биологической защите растений от вредителей, конкретнее к дозированию яиц насекомых при их массовой наработке. Известен способ дозирования текучей среды, в основу которого положен принцип работы поршневого насоса с регулируемым ходом поршня. Устройство для реализации способа состоит из цилиндра, в котором размещен поршень, крышки, каплеобразователь и приемник дозы. Недостаток устройства в отсутствии возможности получения микродозы, т.к. наконечник шприца не может иметь диаметр меньший диаметра яйца. Кроме того, в связи с тем, что яйца насекомых (за исключением шелкопряда) имеют мягкую оболочку, дозирование подобным устройством сопряжено с большим травмированием яиц. Кроме того, для такого способа дозирования яйца насекомых дозируют с помощью механического выдавливания, при этом травмируется значительная часть (порядка 30%) яиц. Задача изобретения - снижение травмируемости яиц в процессе их дозирования и повышение точности микродозирования. На чертеже на фиг. 1 - вид устройства для реализации способа дозирования; на фиг. 2 - увеличенный вид наконечника в момент отсечки части капли. Способ дозирования яиц насекомых осуществляется следующим образом. Готовят насыщенный раствор заданной концентрации, например, сахарный сироп, в котором находятся во взвешенном состоянии яйца насекомого, и устанавливают определенную скорость подачи раствора с С > со о О 11180 яйцами в каплеобразователь Затем пос ле образования капли нужного объема произ водят отс ечку с определенной час тотой. Ча стотой цикла точно регу лиру ют зад анную микродозу. 5 Ус тройс тво д ля реализации способа состоит из каплеобразователя 1 с нак онечником 2, выполненных, например, в вид е ш прица, нити 3, размещенной между каплеобразователем 1 и приемной скорос тью 5, 10 натяну той на рамке 4, которая установлена с возможнос тью вращения около оси при помощи привод а (на чертеже не по казано). Наконечник 2 выполнен с о скос ом, обращ енным в с торону движ ения нити 3. В ниж- 15 ней час ти ус тройс тва размещена приемная емкос ть 5 д ля приема микрод озы 6. зом. Устройс тво работает следующим обра Пос ле образования капли нужного объема, на наконечнике 2 каплеобразователя 1, рамка 4 производ ит поворот около ос и и нить 3, скользя по скосу наконечник а 2, срезает заданную микродозу. Р езкой ос тановкой рамки, любым извес тным с пос обом, например с помощью ку лачка, обеспечивается сбрасывание микрод озы 6 в приемну ю емкос ть 5. Таким образом, при выс окой концентрации рас твора (порядка 500 яиц на 1 см раств о ра ) п о лу ч аю т н е о бх од и му ю пр и существующих технологиях массовой наработки насекомых, микродозу, сод ержащую 2-3 яйца насекомого. Траектория еЙижениа нити Упорядник Замовлення 4051 Техред М.Моргентал Коректор Н. Король Тираж Підпис не Державне патентне від омс тво УкраТни, 254655, ГСП, КиТв-53, Львівська плм 8 Відкрите акціонерне товарис тво "Патент", м. Ужгород, вул Гаг аріна, 101

Дивитися

Додаткова інформація

Назва патенту англійською

Method for dozing insect eggs and device for its realization

Автори англійською

Honcharuk Oleksandr Ivanovych, Mykhailovska Iryna Mykolaivna, Kostyliova Raisa Mykolaivna, Sarkisian Levon Semenovych, Biloholovskyi Volodymyr Volodymyrovych

Назва патенту російською

Способ дозировки яиц насекомых и устройство для его реализации

Автори російською

Гончарук Александр Иванович, Михайловская Ирина Николаевна, Костилева Раиса Николаевна, Саркисьян Левон Семенович, Билоголовский Владимир Владимирович

МПК / Мітки

МПК: G01F 11/02

Мітки: реалізації, спосіб, пристрій, яєць, комах, дозування
