Спосіб контролю імпульсів зі сплощенною вершиною та пристрій для його реалізації

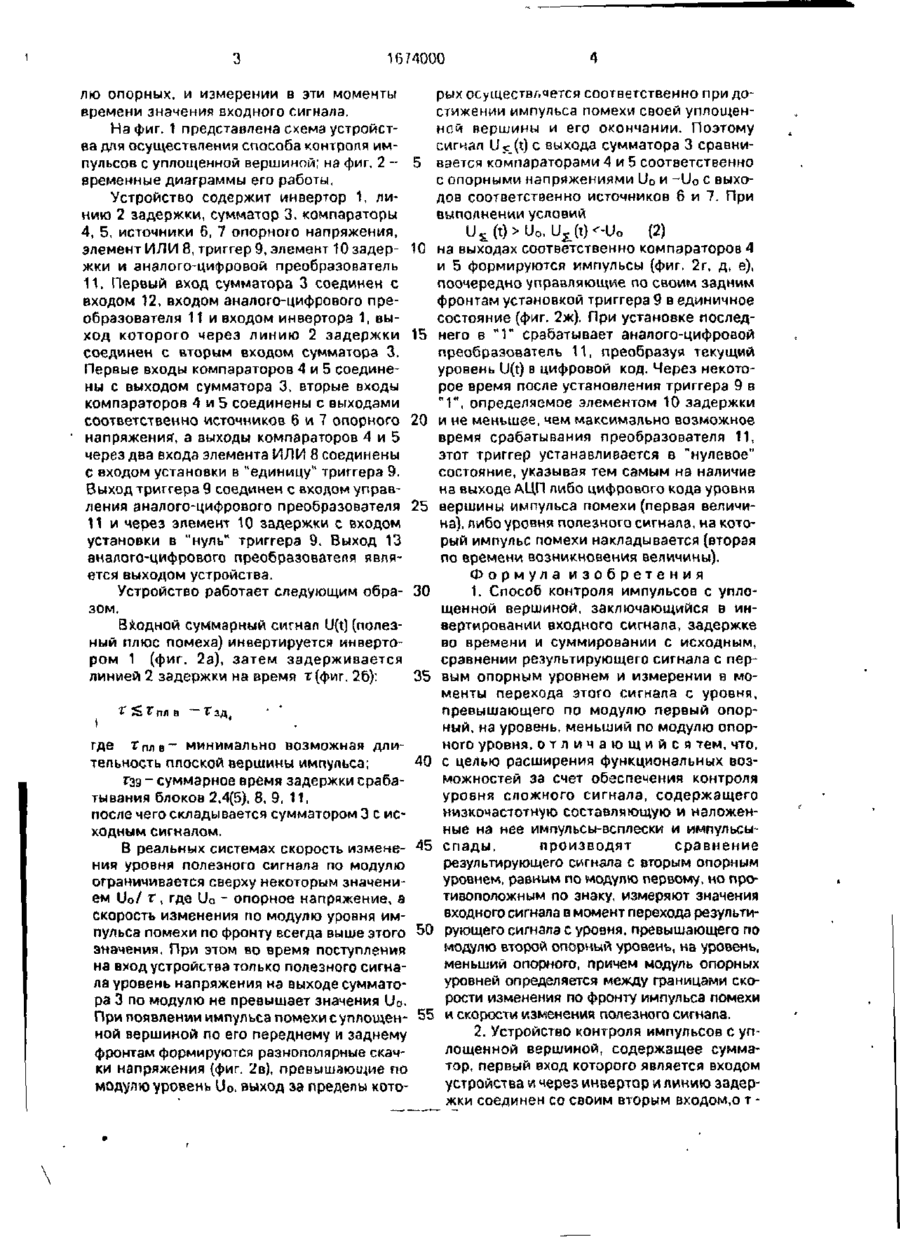

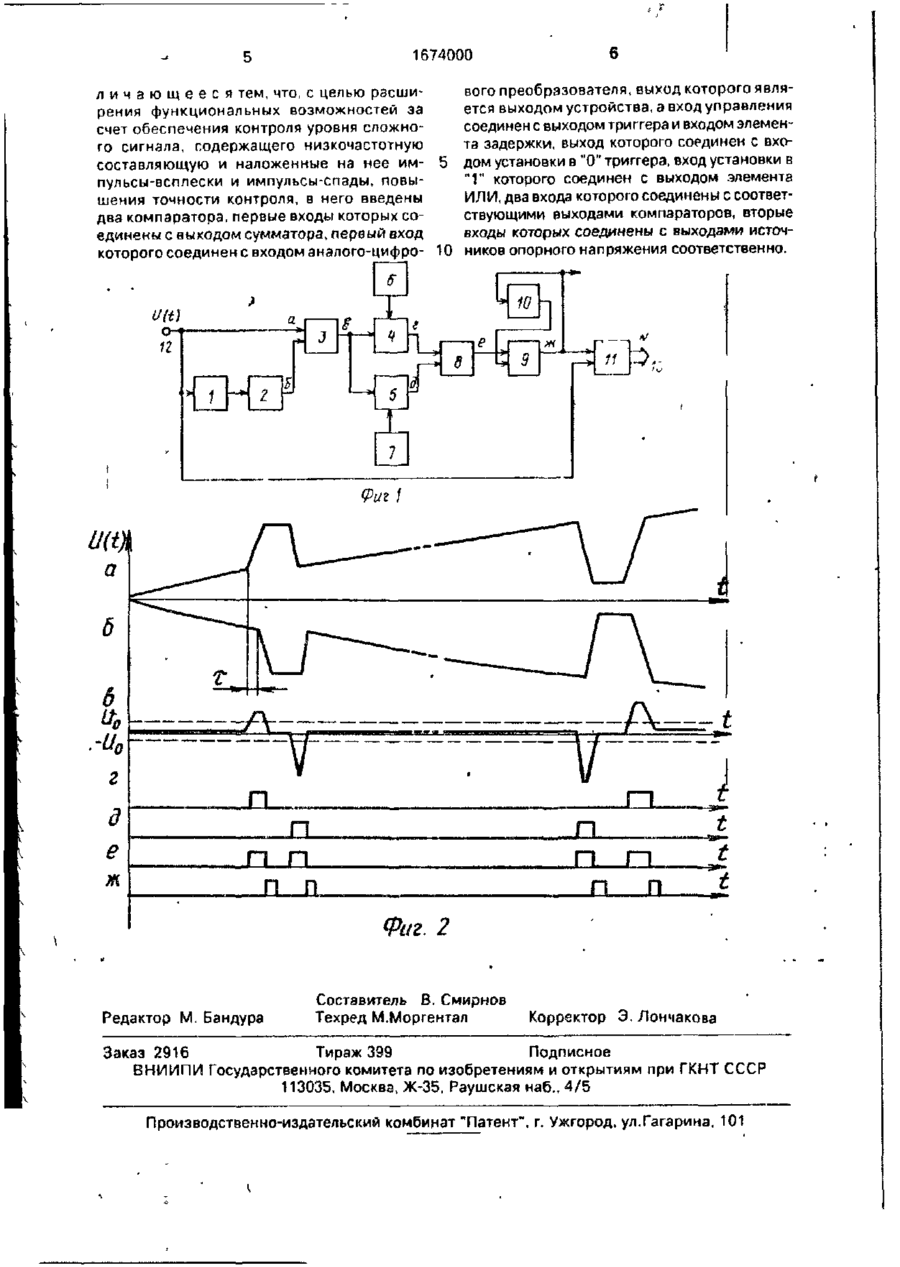

Изобретение относится к электроизмерительной технике и может быть использовано для контроля полезного сигнала и импульсов помехи с уплощенной вершиной, наложенных как на постоянный, так и на переменный входной полезный сигнал. С целью расширения функциональных возможностей за счег обеспечения контроля уровня сложного сигнала, содержащего Изобретение относится к электроизмерительной технике и может быть использовано для контроля сложного полезного сигнала, состоящего из импульсов помехи с уплощенной вершиной, наложенных как на постоянную, так и на переменную составляющую сигнала. Целью изобретения является расширение функциональных возможностей за счет обеспечения контроля уровня сложного сигнала, содержащего низкочастотную сосіав низкочастотную составляющую и наложенные на нее импульсы-всплески и импульсыспады, в способе дополнительно сравнивают результирующий сигнал с вторым опорным уровнем, равным по модулю первому, но противоположным по знаку, и измеряют величину входного сигнала в моменты перехода результирующего сигнала с уровня, превышающего по модулю второй опорный уровень, на уровень, меньший опорного. В устройстве, реализующем способ, полезный сигнал с помехой поступает на аналого-цифровой преобразователь (АЦП) 11, первый вход сумматора 3 и через инвертор Ї и линию 2 задержки - на второй вход сумматора 3, с выхода которого результирующий сигнал поступает на компараторы 4 и 5, на вторые входы которых поступают опорные сигналы с источников 6 и 7 опорного напряжения. Сигналы с выходов компараторов 4 и 5 через элемент ИЛИ 8 запускают триггер 9, который запускает АЦП 11 и через элемент 10 задержки устанавливается в исходное состояние. 2 с. п. ф-лы, 2 ил. ляющую и наложенные на нее импульсывсплески и импульсы-спады. Способ контроля импульсов с уплощенной вершиной заключается в инвертировании входного сигнала и его задержке во времени, суммировании с исходным сигналом, сравнении результирующего сигнала с опорными равными по модулю положительным и отрицательным уровнями с определением моментов времени переходов этого сигнала с уровня, превышающего по модулю опорные, на уровень, меньший по моду о о 1674000 лю опорных, и измерении в эти моменты времени значения входного сигнала. На фиг. 1 представлена схема устройства дпя осуществления способа контроля импульсов с уплощенной вершиной; на фиг, 2 -временные диаграммы его работы. Устройство содержит инвертор 1, линию 2 задержки, сумматор 3, компараторы 4, 5, источники 6, 7 опорного напряжения, элемент ИЛИ 8, триггер 9, элемент 10 задержки и аналого-цифровой преобразователь 11. Первый вход сумматора 3 соединен с входом 12, входом аналого-цифрового преобразователя 11 и входом инвертора 1, выход которого через линию 2 задержки соединен с вторым входом сумматора 3. Первые входы компараторов 4 и 5 соединены с выходом сумматора 3, вторые входы компараторов 4 и 5 соединены с выходами соответственно источников 6 и 7 опорного напряжения1, а выходы компараторов 4 и 5 через два входа элемента ИЛ И 8 соединены с входом установки в "единицу" триггера 9. Выход триггера 9 соединен с входом управления аналого-цифрового преобразователя 11 и через элемент 10 задержки с входом установки в "нуль" триггера 9. Выход 13 аналого-цифрового преобразователя является выходом устройства. 5 10 15 20 25 рых осуществляется соответственно при достижении импульса помехи своей уплощенной вершины и его окончании. Поэтому сигнал U c ( t ) c выхода сумматора 3 сравнивэется компараторами 4 и 5 соответственно с опорными напряжениями U o и - U o с выходов соответственно источников 6 и 7. При выполнении условий U s ( t ) > U o . U £ (t) г ь * 10 ч 5 г 1 д е 8 U У -] I ж —* 1 Фиг ] Фаг. 2 Редактор М. Бандура Составитель В. Смирнов Техред М.Моргентал Корректор Э. Лончакова Заказ 2916 Тираж 399 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород. ул.Гагарина, 101
