Спосіб діагностики та контролю тканин зуба при його обробці лазерним випромінюванням

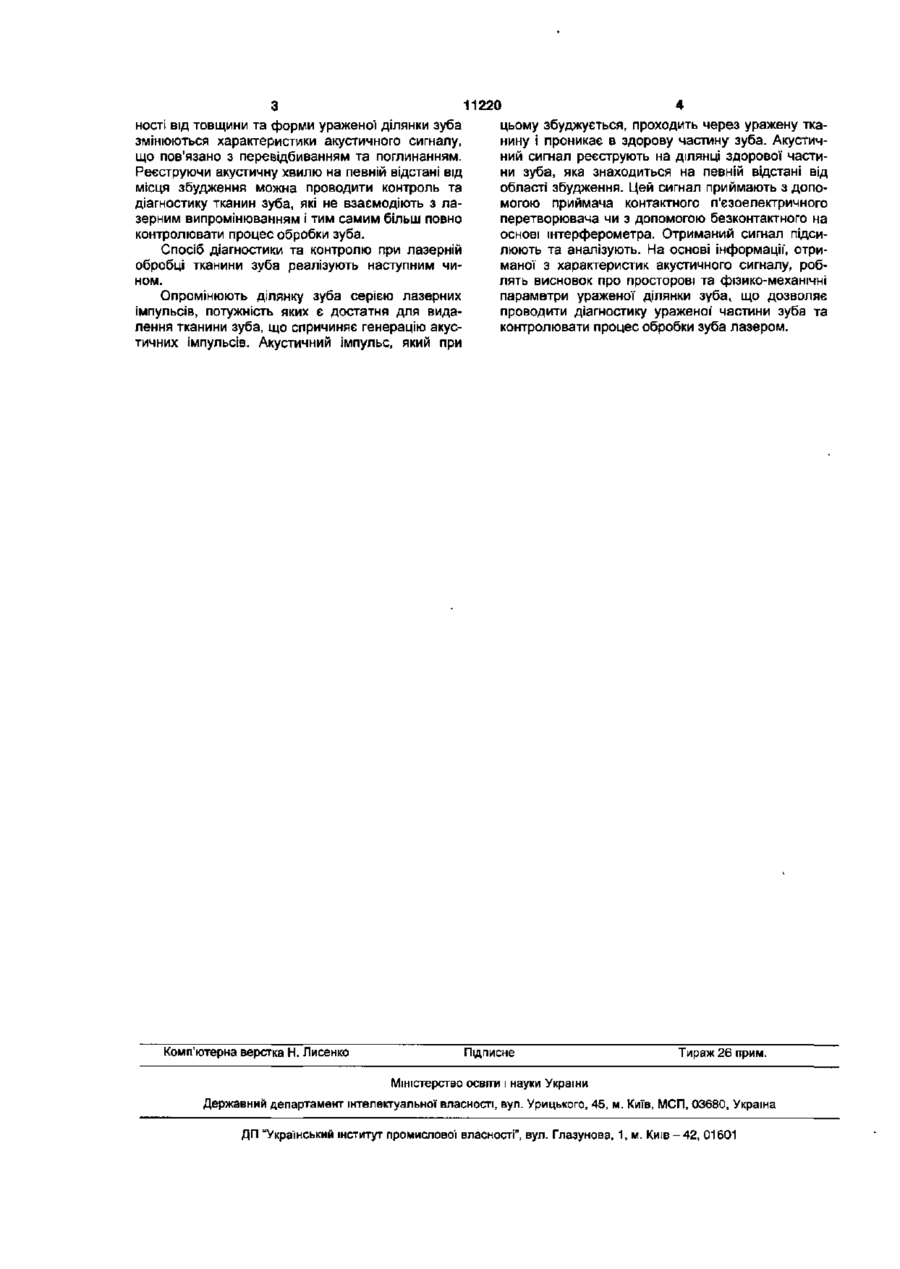

Спосіб діагностики та контролю тканини зуба при його обробці лазерним випромінюванням, що включає опромінювання ділянки зуба лазерними імпульсами, який відрізняється тим, що акустичні імпульси, збуджені лазерним випромінюванням, реєструють за допомогою приймача, підсилюють та аналізують, і по характеристиках імпульсів судять про стан тканини зуба та про перебіг процесу обробки. Корисна модель відноситься до медицини і може бути використаний в стоматології для діагностики стану тканини зуба та його контролю при лазерній обробці зуба. Відомий спосіб діагностики та контролю тканини зуба, згідно якого опромінюють потужними лазерними імпульсами тканину зуба, яка видаляється [патент Російської Федерації "Способ обработки твердых тканей зуба лазерным излучением и устройство для его осуществления" №2089127, кл. А61С5/00, A61N5/06 1997]. Однак цей спосіб дозволяє отримати інформацію лише про ті тканини зуба, які видалені лазерним випромінюванням, оскільки реєструють інтенсивність імпульсу світлового випромінювання продуктів обробки тканин, по піковому значенню якого визначають тип тканини, яку обробляють. Тканини, які не піддаються дії лазерного випромінювання не діагностують. Це суттєво обмежує можливості зменшити травматизм, а також проводити діагностику, оскільки сигнал про травмування почне поступати тільки в той момент, коли зуб уже почав травмуватись. В основу корисної моделі поставлено завдання створити спосіб діагностики та контролю в процесі лазерної обробки зуба, в якому за рахунок введення нових операцій з'явилася б можливість отримувати інформацію про ділянки зуба, які не піддаються дії лазерного випромінювання і внаслідок цього отримати інформацію для діагностики уібаження та для більш повного контролю процесу обробки зуба. Поставлене завдання вирішується таким чином, що в способі діагностики та контролю тканини зуба при його обробці лазерним випромінюванням, при якому опромінюють ділянку зуба лазерними імпульсами, згідно з корисної' моделлю, акустичні імпульси, збуджені лазерним випромінюванням, реєструють з допомогою приймача, підсилюють та аналізують, і по характеристиках імпульсів судять про стан тканини зуба та про перебіг процесу обробки. При опроміненні потужним лазерним імпульсом тканини зуба відбувається нагрів тонкого шару, в якому поглинулась оптична енергія. Товщина шару зуба, в якому відбувається поглинання оптичного випромінювання є незначна, тому енергія лазерного випромінювання нагріває дуже малу масу тканини зуба. Густина енергії внаслідок цього є така, що нагрів приводить до плавлення та випаровування тканини зуба. Продукти тканини зуба, які випаровуються, з великою швидкістю вилітають з зуба. В результаті виникає імпульс віддачі, який спричиняє появу акустичної хвилі. Параметри акустичної хвилі в ділянці збудження залежать від оптичних, теплофізичних та акустичних властивостей тканини зуба. Разом з тим характеристики акустичної хвилі залежать також і від середовища, в якому вона поширюється. Оскільки різні тканини зуба, в тому числі і уражені хворобою, мають різні акустичні властивості, то проходячи через зуб, акустична хвиля за рахунок ефектів відбивання, інтерференції, поглинання та розсіювання змінює свої амплітудно-часові характеристики. В залеж О CM CM 11220 ності від товщини та форми ураженої ділянки зуба змінюються характеристики акустичного сигналу, що пов'язано з перееідбиванням та поглинанням. Реєструючи акустичну хвилю на певній відстані від місця збудження можна проводити контроль та діагностику тканин зуба, які не взаємодіють з лазерним випромінюванням і тим самим більш повно контролювати процес обробки зуба. Спосіб діагностики та контролю при лазерній обробці тканини зуба реалізують наступним чином. Опромінюють ділянку зуба серією лазерних імпульсів, потужність яких є достатня для видалення тканини зуба, що спричиняє генерацію акустичних імпульсів. Акустичний імпульс, який при Комп'ютерна верстка Н. Лисенко цьому збуджується, проходить через уражену тканину і проникає в здорову частину зуба. Акустичний сигнал реєструють на ділянці здорової частини зуба, яка знаходиться на певній відстані від області збудження. Цей сигнал приймають з допомогою приймача контактного п'єзоелектричного перетворювача чи з допомогою безконтактного на основі інтерферометра. Отриманий сигнал підсилюють та аналізують. На основі інформації*, отриманої з характеристик акустичного сигналу, роблять висновок про просторові та фізико-механічні параметри ураженої ділянки зуба, що дозволяє проводити діагностику ураженої' частини зуба та контролювати процес обробки зуба лазером. Підписне Тираж 26 прим. Міністерство освгги і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
