Рейсмус

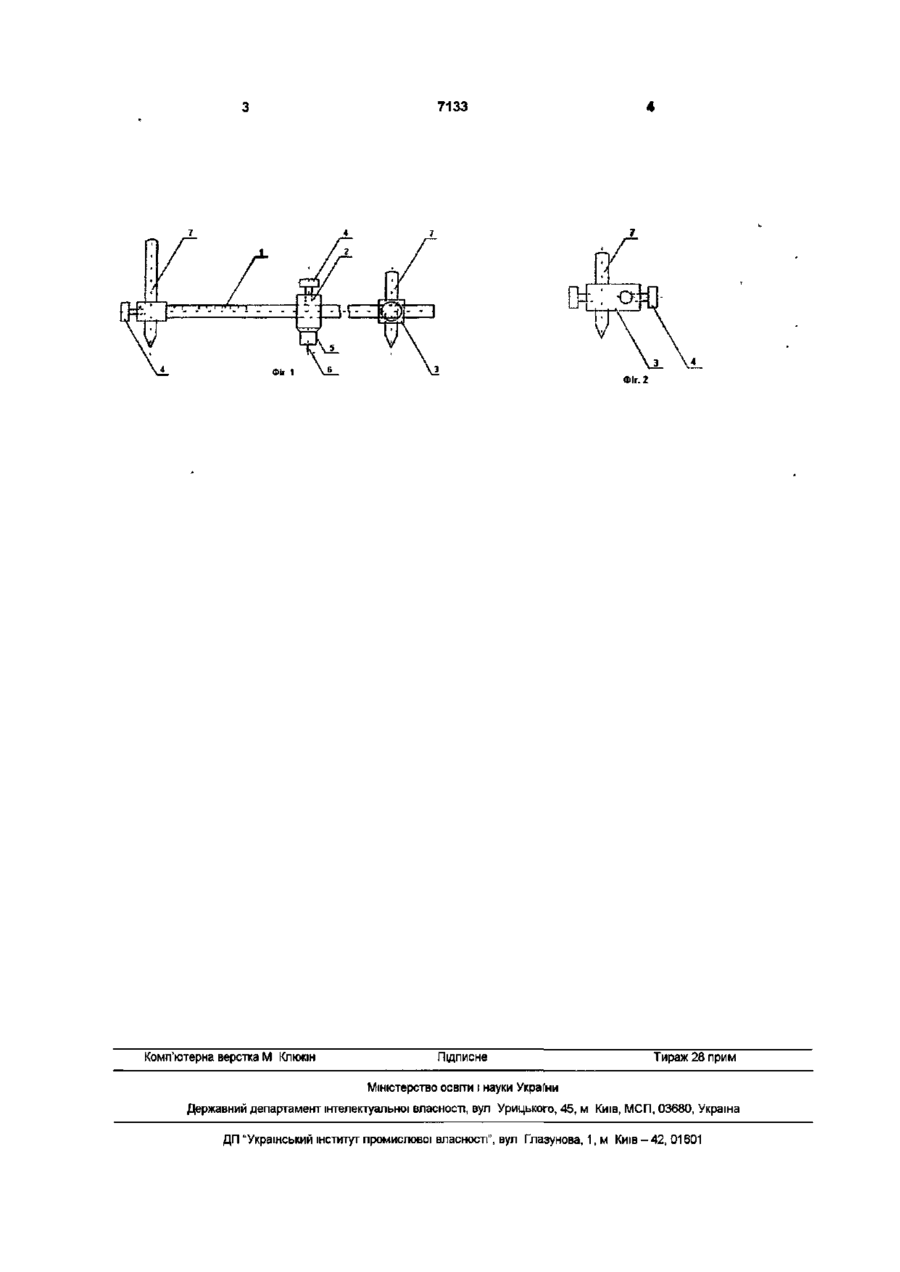

Ресмус, що містить штангу і розтошованний на ній повзун з розмічальним елементом та фіксатором, який відрізняєтся тим, що штанга виконана у вигляді шкали і додатково оснащена повзуном з фіксатором, причому один з повзунів містить в основі циліндр з установленою в його центрі голкою, інший - отвір для установлення розмічального елемента, а на КІНЦІ штанги розташований отвір для установлення і закріплення розмічального елемента. Корисна модель відноситься до вимірювальної техніки, а саме до пристроїв для нанесення розміточних ЛІНІЙ на заготівлі з деревини при вироблені, наприклад меблів З існуючого рівня техніки відом обраний за прототип, рейсмус (див "Политехнический словарь" М 1976, с 422) Вказаний рейсмус складається з основи і стояка (штанги) та розташованого на ньому, з можливістю пересування, розміточного елемента з фіксатором Вказаний рейсмус дозволяє наносити на заготівлю тільки розміточні піни паралельні обраній базі 3 його допомогою неможливо нанесення кру вих розміточних ЛІНІЙ, причому одночасне їх нанесення не потребує його переналадження На фіг 1 наведений загальний вид рейсмуса, на фіг 2 вид збоку Рейсмус складається з штанги 1 на якій установлені рухомі повзуни 2 і 3 з фіксаторами 4 Основа повзуна 2 має форму циліндра в центрі якого розташована голка 6, а на повзуні 3 і на КІНЦІ штанги 1 є отвори для установлення і фіксації розміточних елементів 7, наприклад ОЛІВЦІВ Рейсмус використовують таким чином Для нанесення розмітки паралельно обраної бази повзун 2 установлюють на необхідний розмір, фіксують і переносять рейсмус до поверхні заготівлі, при цьому основа циліндра 5 є опорою для обраної бази Переміщуючи рейсмус вздовж обраної бази на заготівлю наносять розмітку за допомогою розміточного елемента 7 Для нанесення кругових розміточних ЛІНІЙ необхідний радіус установлюють за домогою повзуна 2, фіксують його, голку 6 установлюють на заготівлі по центру заданого кола або дуги, обертаючи рейсмус навколо якого наносять розмітку розміточним елементом 7 При одночасному нанесенні лінійної і кругової розміток повзуни 2 і 3 установлюють на необхідні розміри, закріплюють фіксаторами 4 і розміточними елементами 7 наносять ЛІНІЙНІ та кругові розміточні лінії, що забезпечує розмітку без переналадження рейсмуса гових розміточних ЛІНІЙ В основу корисної моделі покладена задача створити такий рейсмус який би, за рахунок змінення його конструкції, дозволив забезпечити нанесення як ЛІНІЙНИХ, так і кругових розміточних ЛІНІЙ Покладена задача вирішується таким чином - в рейсмусі, що складається з штанги і розтошованого на ній повзуна з розміточним елементом та фіксатором, штанга здійснена у вигляді шкали і додатково оздоблена повзуном з фіксатором, причому один з повзунів має в своїй основі циліндр з установленою в його центрі голкою, другий має отвір для установлення розміточного елемента, а на КІНЦІ штанги розташований отвір для установлення і закріплення розміточного елемента Таке виконання рейсмуса дозволяє забезпечити можливість нанесення як ЛІНІЙНИХ так і круго СО со 7133 Фіг. 2 Комп'ютерна верстка М Кпюкін Підписне Тираж 28 прим Міністерство освгги і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601
