Пристрій для годівлі тварин

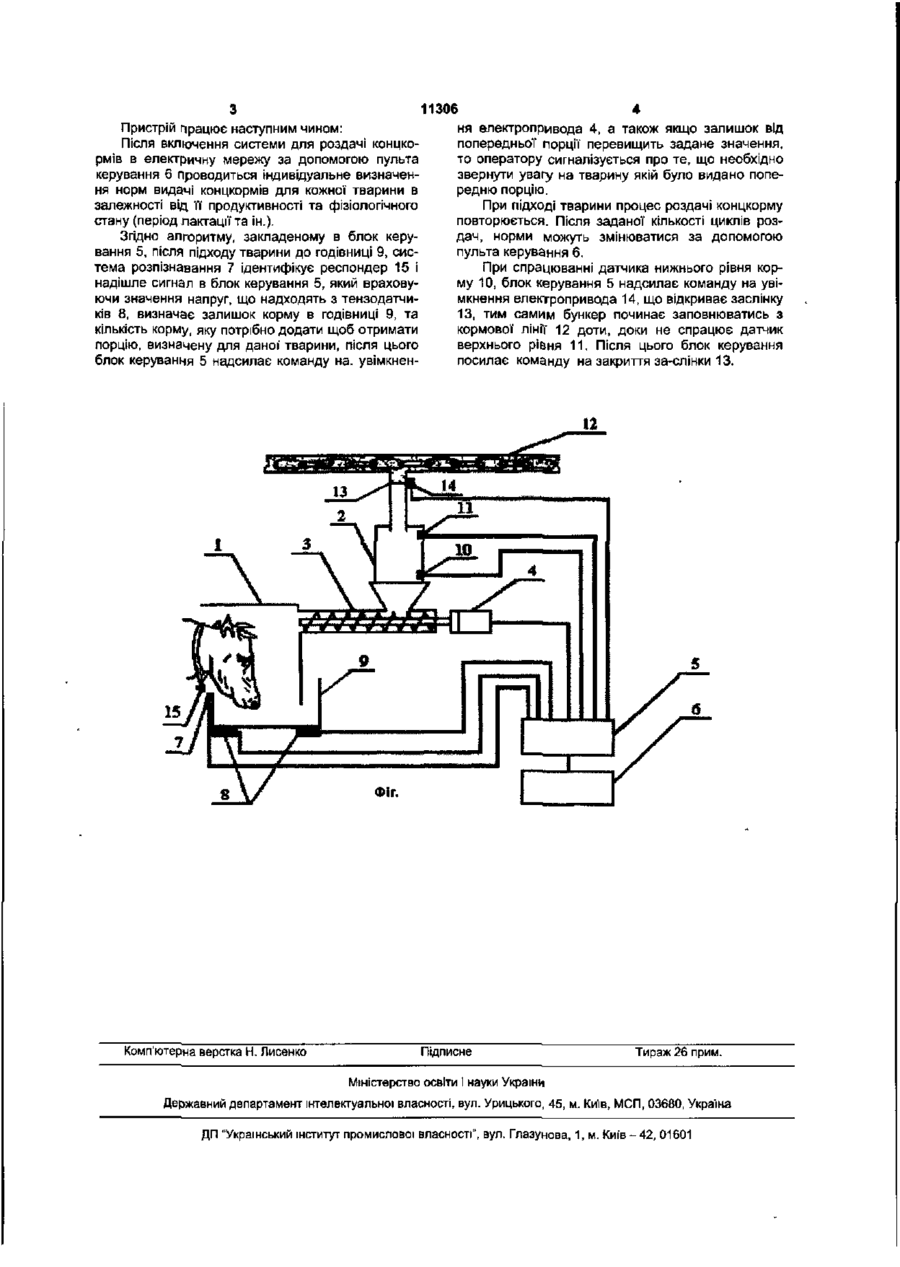

Пристрій для годівлі тварин, що містить жолоб, бункер для зберігання корму, шнековий транспортер з електроприводом, яким керує блок керування, в свою чергу, зв'язаний своїми входами з виходами пульта керування, системи розпізнавання тварин та з виходами двох тензодатчиків, які прикріплені під годівницею, який відрізняється тим, що пристрій обладнано двома датчиками відповідно нижнього та верхнього рівня сипучого матеріалу, що знаходяться в нижній та верхній частині бункера; кормовою лінією, що своїм виходом зв'язана з входом бункера і відділена від нього заслінкою 13, яка зв'язана з електроприводом 14; індивідуальні респондери 15, які використовуються для роботи системи ідентифікації тварин. '. і Корисна модель відноситься до галузі механізації сільського господарства, призначена для індивідуально-нормованої годівлі корів чи інших тварин. Найбільш близьким за технічною суттю до винаходу, що пропонується, є пристрій для годівлі тварин, який має жолоб з отвором, в який проходить голова тварини, бункер для зберігання корму і транспортер з електроприводом. Розміщений поблизу отвору жолоба регулятор, керуючий роботою транспортера, має електричний вимикач, який замикається і розмикається під впливом магнітного поля Встановлений поблизу отвору жолоба і вимикача, постійний магніт має обидва полюси. Інший магніт підвішують на шию тварини, з певною орієнтацією полюсів. Після того як голова тварини увійшла в отвір жолоба, в залежності від положення магніту на ошийнику тварини вмикається або вимикається подаючий шнек. Також пристрій обладнано системою розпізнавання тварин та датчиками по контролю за наявністю концкорму в годівниці, які своїми виходами електричне зв'язані з входами блока керування, який, в свою чергу своїми виходами керує обмотками електропривода [№ 4113, від 09.01.2004, Україна] Проте у відомому пристрої відсутня система подачі корму до бункера, а також відсутній конт роль рівня наповненості бункера. Задача, яку вирішує корисна модель полягає в можливості контролю рівня наповненості бункера Вказана задача вирішується за рахунок того, що пристрій обладнано кормовою лінією, що своїм входом зв'язана з входом бункера, і відділена від нього заслінкою; двома датчиками рівня сипучого матеріалу, що знаходяться в верхній та нижній частинах бункера; блоком керування, що побудовано на основі сучасної елементної бази. На кресленні зображено загальний вигляд пристрою для годівлі тварин. Пристрій для годівлі тварин містить жолоб 1, бункер 2 для зберігання корму, шнековий транспортер 3 з електроприводом 4, яким керує блок керування 5, що в свою чергу зв'язаний своїми входами з виходами пульта керування 6, системи розпізнавання тварин 7 та з виходами двох тензодатчиків 8, які прикріплені під годівницею 9, двома датчиками відповідно нижнього 10 та верхнього 11 рівня сипучого матеріалу, що знаходяться в нижній та верхній частині бункера. Пристрій також обладнано кормовою лінією 12, що своїм виходом зв'язана з входом бункера і відділена від нього заслінкою 13, яка зв'язана з електроприводом 14. Для роботи системи ідентифікації тварин використовуються індивідуальні респондери 15. CO о со 11306 Пристрій працює наступним чином: Після включення системи для роздачі концкормів в електричну мережу за допомогою пульта керування 6 проводиться індивідуальне визначення норм видачі концкормів для кожної тварини в залежності від її продуктивності та фізіологічного стану (період лактації та ін.). Згідно алгоритму, закладеному в блок керування 5, після підходу тварини до годівниці 9, система розпізнавання 7 ідентифікує респондер 15 і надішле сигнал в блок керування 5, який враховуючи значення напруг, що надходять з тензодатчиків 8, визначає залишок корму в годівниці 9, та кількість корму, яку потрібно додати щоб отримати порцію, визначену для даної тварини, після цього блок керування 5 надсилає команду на. увімкнен Комп'ютерна верстка Н. Лисенко ня електропривода 4, а також якщо залишок від попередньої порції перевищить задане значення, то оператору сигналізується про те, що необхідно звернути увагу на тварину якій було видано попередню порцію. При підході тварини процес роздачі концкорму повторюється. Після заданої кількості циклів роздач, норми можуть змінюватися за допомогою пульта керування 6. При спрацюванні датчика нижнього рівня корму 10, блок керування 5 надсилає команду на увімкнення електропривода 14, що відкриває заслінку 13, тим самим бункер починає заповнюватись з кормової лінії 12 доти, доки не спрацює датчик верхнього рівня 11. Після цього блок керування посилає команду на закриття за-слінки 13. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
