Пристрій для годівлі тварин

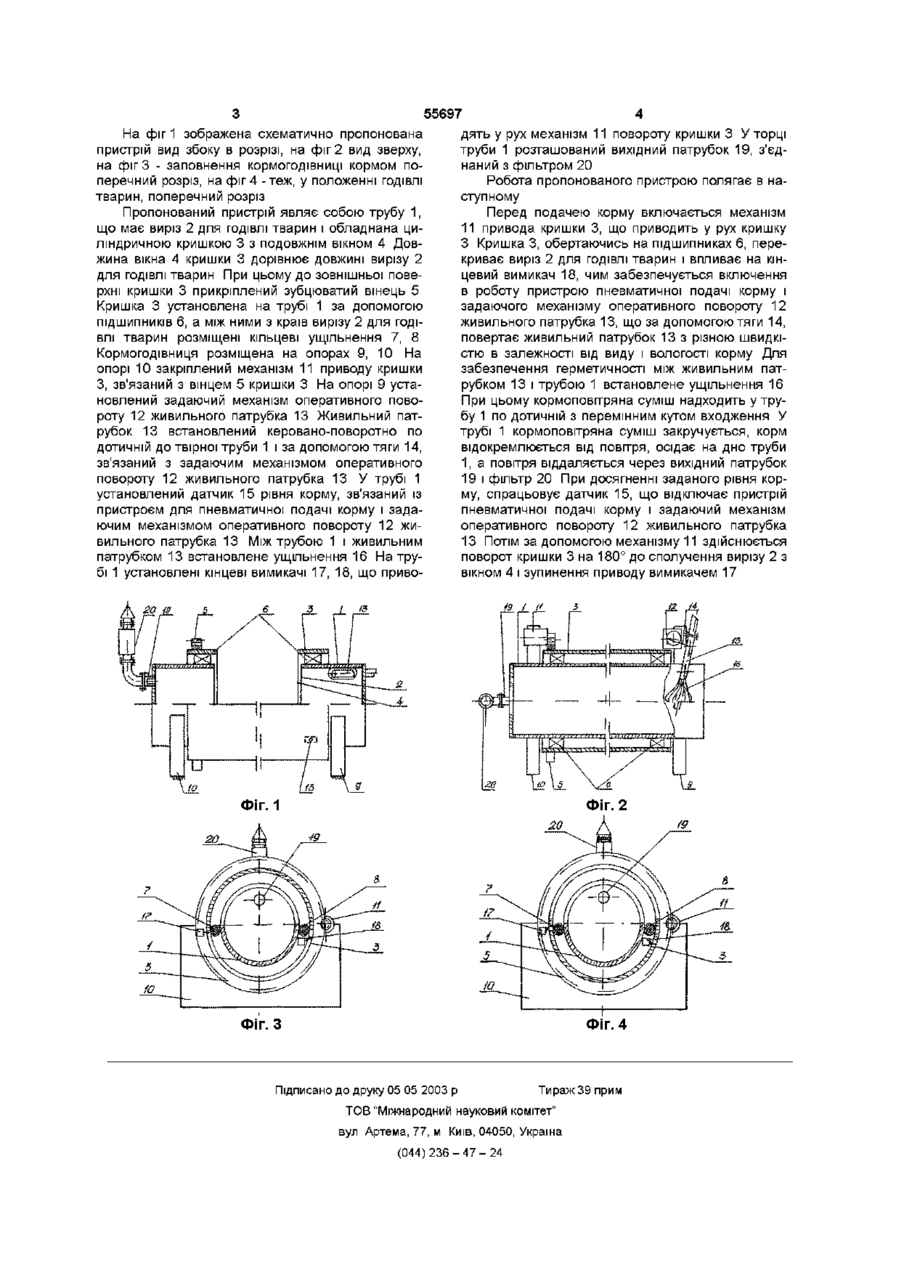

1 Пристрій для ГОДІВЛІ тварин, що включає кормопровід, сполучений з годівницею, виконаною у вигляді труби, установленої на опорах, що має у верхній частині подовжній виріз і циліндричну кришку з подовжнім вікном, обладнану прикріпленим до її зовнішньої частини зубцюватим вінцем і встановлену на трубі за допомогою ПІДШИПНИКІВ, причому на одній з опор установлений механізм приводу, зв'язаний зі зубцюватим вінцем, а живильний патрубок розташований у торці труби горизонтально під кутом до и твірної, який відрізняється тим, що на опорі встановлений задавальний механізм оперативного повороту живильного патрубка 2 Пристрій за п 1 , який відрізняється тим, що живильний патрубок встановлений керованоповоротно по дотичній до твірної труби, причому між живильним патрубком і трубою встановлене ущільнення Винахід відноситься до області сільськогосподарської техніки, а саме до кормогодівниць, які використовуються на тваринницьких фермах ВІДОМІ кормогодівниці, що включають кормопровід, у торці якого встановлений патрубок, з'єднаний із пристроєм для пневматичної подачі в кормопровід корму і годівницю, розміщену на опорах уздовж кормопроводу [Патент США 349331 НКИ 119-51 11, 1970] Недоліком таких кормогодівниць є складність конструкції, тому що годівниця і кормопровід являють собою окремі пристрої, розташовані один над одним Найбільш близьким до заявленого пристрою для ГОДІВЛІ тварин є кормогодівниця, що включає, кормопровід, сполучений з годівницею, яка виконана у вигляді труби, установленої на опорах, що має у верхній частині подовжній виріз для ГОДІВЛІ тварин і циліндричну кришку з подовжнім вікном, постачену прикріпленим до її зовнішньої частини зубцюватим вінцем і встановлену на трубі за допомогою ПІДШИПНИКІВ На одній з опор установлений механізм приводу, зв'язаний з зубцюватим вінцем, а живильний патрубок розташований у торці труби горизонтально під кутом 5 7° до її твірної [А с СРСР№688158А01К5/00, 1979] поворотно по дотичній до твірної труби ГОДІВНИЦІ з перемінним кутом входження, керованим задаючим механізмом оперативного повороту живильного патрубка, що забезпечує рівномірність розподілу корму як по довжині, так і по перетину ГОДІВНИЦІ і збільшує довжину фронту ГОДІВЛІ Поставлена задача вирішується тим, що пристрій для ГОДІВЛІ тварин, який включає кормопровід, сполучений з годівницею, виконаною у вигляді труби, установленої на опорах, що має у верхній частині подовжній виріз і циліндричну кришку з подовжнім вікном, обладнану прикріпленим до її зовнішньої частини зубцюватим вінцем і встановлену на трубі за допомогою ПІДШИПНИКІВ, причому на одній з опор установлений механізм приводу, зв'язаний з зубцюватим вінцем, а живильний патрубок розташований у торці труби горизонтально під кутом до її твірної, ВІДПОВІДНО до винаходу на опорі встановлений механізм оперативного повороту живильного патрубка Недоліком таких кормогодівниць є нерівномірність розподілу корму по довжині і перетину ГОДІВНИЦІ, недостатня довжина ГОДІВНИЦІ В основу винаходу поставлена задача удосконалення конструкції пристрою для ГОДІВЛІ тварин установкою живильного патрубка керовано Поставлена задача вирішується також тим, що живильний патрубок встановлений керованоповоротно по дотичній до твірної труби, причому між живильним патрубком і трубою встановлене ущільнення Установка живильного патрубка керованоповоротно по дотичній до твірної труби ГОДІВНИЦІ з перемінним кутом входження керованим задаючим механізмом оперативного повороту живильного патрубка забезпечує рівномірність розподілу корму як по довжині, так і по перетині ГОДІВНИЦІ І збільшує довжину фронту ГОДІВЛІ 1 о> (О ю ю 55697 На фіг 1 зображена схематично пропонована дять у рух механізм 11 повороту кришки З У торці пристрій вид збоку в розрізі, на фіг 2 вид зверху, труби 1 розташований вихідний патрубок 19, з'єдна фіг 3 - заповнення кормогодівниці кормом понаний з фільтром 20 перечний розріз, на фіг 4 - теж, у положенні ГОДІВЛІ Робота пропонованого пристрою полягає в натварин, поперечний розріз ступному Пропонований пристрій являє собою трубу 1, Перед подачею корму включається механізм що має виріз 2 для ГОДІВЛІ тварин і обладнана ци11 привода кришки 3, що приводить у рух кришку ліндричною кришкою 3 з подовжнім вікном 4 ДовЗ Кришка 3, обертаючись на підшипниках 6, пережина вікна 4 кришки 3 дорівнює довжині вирізу 2 криває виріз 2 для ГОДІВЛІ тварин і впливає на кіндля ГОДІВЛІ тварин При цьому до зовнішньої повецевий вимикач 18, чим забезпечується включення рхні кришки 3 прикріплений зубцюватий вінець 5 в роботу пристрою пневматичної подачі корму і Кришка 3 установлена на трубі 1 за допомогою задаючого механізму оперативного повороту 12 ПІДШИПНИКІВ 6, а між ними з країв вирізу 2 для ГОДІживильного патрубка 13, що за допомогою тяги 14, ВЛІ тварин розміщені кільцеві ущільнення 7, 8 повертає живильний патрубок 13 з різною швидкіКормогодівниця розміщена на опорах 9, 10 На стю в залежності від виду і вологості корму Для опорі 10 закріплений механізм 11 приводу кришки забезпечення герметичності між живильним патЗ, зв'язаний з вінцем 5 кришки 3 На опорі 9 устарубком 13 і трубою 1 встановлене ущільнення 16 новлений задаючий механізм оперативного повоПри цьому кормоповітряна суміш надходить у труроту 12 живильного патрубка 13 Живильний патбу 1 по дотичній з перемінним кутом входження У рубок 13 встановлений керовано-поворотно по трубі 1 кормоповітряна суміш закручується, корм дотичній до твірної труби 1 і за допомогою тяги 14, відокремлюється від повітря, осідає на дно труби зв'язаний з задаючим механізмом оперативного 1, а повітря віддаляється через вихідний патрубок повороту 12 живильного патрубка 13 У трубі 1 19 і фільтр 20 При досягненні заданого рівня корустановлений датчик 15 рівня корму, зв'язаний із му, спрацьовує датчик 15, що відключає пристрій пристроєм для пневматичної подачі корму і задапневматичної подачі корму і задаючий механізм ючим механізмом оперативного повороту 12 жиоперативного повороту 12 живильного патрубка вильного патрубка 13 Між трубою 1 і живильним 13 Потім за допомогою механізму 11 здійснюється патрубком 13 встановлене ущільнення 16 На труповорот кришки 3 на 180° до сполучення вирізу 2 з бі 1 установлені кінцеві вимикачі 17, 18, що привовікном 4 і зупинення приводу вимикачем 17 15 \Я ФІГ. 1 •/9 2О Фіг. З Фіг. 4 Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
