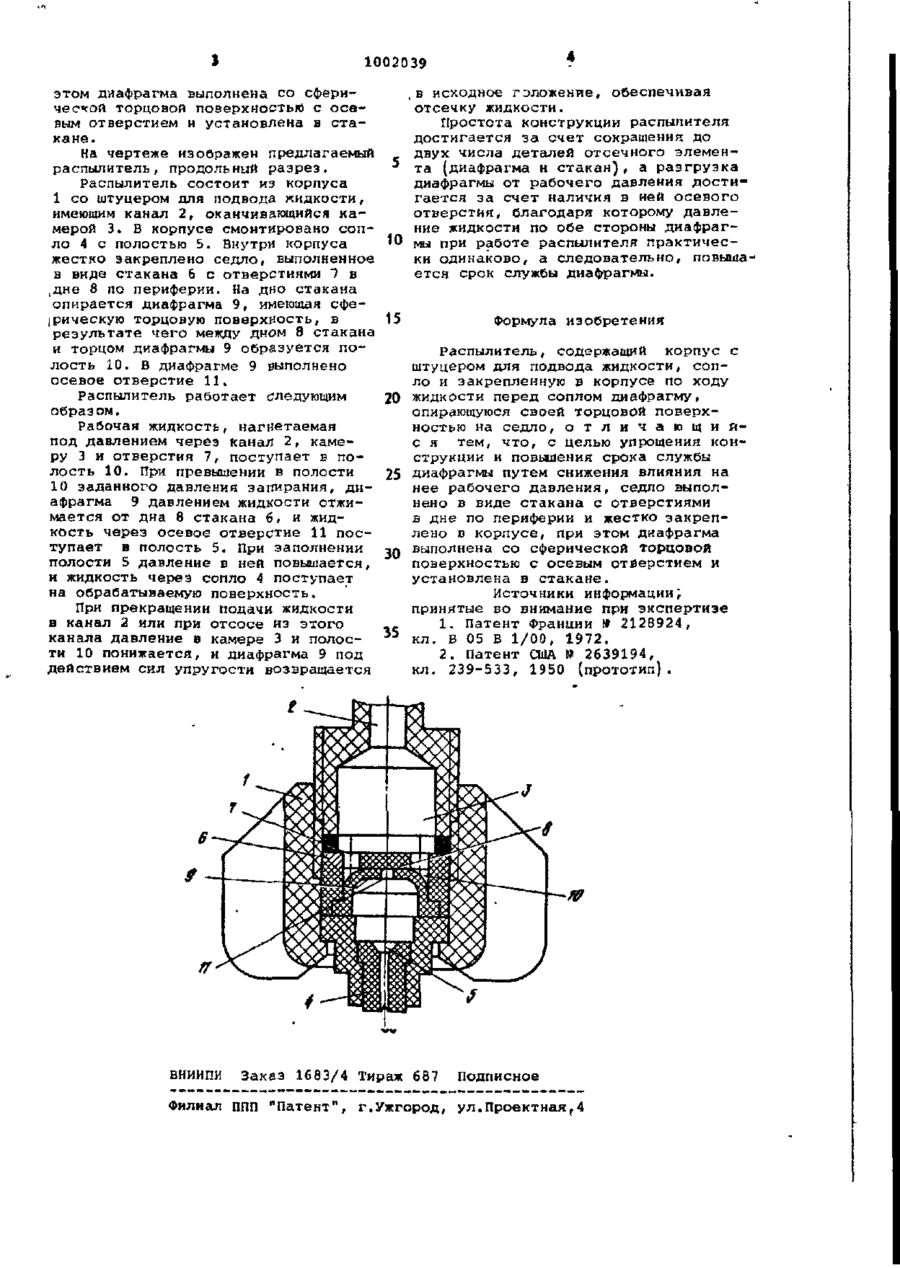

Союз Советских Социалистических Республик ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22)3аявлено30.06.81 (511М.КЛ.3 (21)3308805/23-05 В 05 В 1/30 с присоединением заявки № — Государственный комитет СССР по дедам изобретений и открытий (23) Приоритет — Опубликовано07.0383 . Бюллетень № 9 |53)УДК 66.069. .83 (088.8) Дата опубликования описания 07.03.83 (72) Авторы изобретения 3.И.Пискозуб (71) Заявитель Х^лавное специализированное конструкторско-технологическое бюро по машинам для внесения в почву жидких минеральных удобрений , Г.Н.Петровский, Т.П.Иацеевский и Е.А*.Барыш (54) РАСПЫЛИТЕЛЬ Изобретение относится к сельскохозяйственному машиностроению, в частности к распиливающим устройствам подкормщиков-опрыскивателей. Известен распылитель с отсечным устройством диафрагменного типа, состоящий из эластичной диафрагмы, расположенной внутри корпуса и разделяющей его полость на две камеры изменяемого объема, одна из которых подключена к системе распределения жидкости, например к штанге опрыскивателя, вторая - к пневмосистеме с распределителем и другими устройствами для привода (перемещения) диафрагмы [І] . Недостатками известного распределителя являются: сложность конструкции большие габаритные размеры корпуса при использовании на широкозахватных штангах, имеющих большой объем жидкостных коллекторов, неработоспособность системы при наклонном положении коллекторов штанги из-за подсасывания воздуха в резервуар через распылители высокорасполокеиных ветвей коллектора и подтекания жидкости через распылители его нижних ветвей в момент отсечки. 10 20 25 30 Наиболее близким г изобретению по технической сути и достигаемому эффекту является распылитель, содержащий корпус с штуцером для подвода жидкости, сопло и закрепленную в корпусе по ходу жидкости перед соплом диафрагму, опирающуюся своей торцовой поверхностью на седло [2J, Недостатком известного распылителя является сложность выполнения отсечного узла из-за большого количества деталей, входящих в него. Диафрагма подпружинена в нерабочем положении и жестко защемлена в корпусе, вследствие чего диафрагма постоянно нагружена рабочим давлением, что снижает срок ее службы. Цель изобретения - упрощение конструкции и повышение срока службы диафрагмы путем снижения влияния на нее рабочего давления. Это достигается тем, что в распылителе, содержащем корпус с штуцером для подвода жидкости, сопло и закрепленную в корпусе по ходу жидкости перед соплом диафрагму, опирающуюся своей торцовой поверхностью на седло, седло выполнено в виде стакана с отверстиями в дне по периферии и жестко закреплено в корпусе, при 1 Ї» •• • X -. " ' 1002039 этом диафрагма выполнена со сферической торцовой поверхность^ с осевым отверстием и установлена в стакане. На чертеже изображен предлагаемый распылитель, продольный разрез. Распылитель состоит из корпуса 1 со штуцером для подвода жидкости, имеющим канал 2, оканчивающийся камерой 3. В корпусе смонтировано сопло 4 с полостью 5. Внутри корпуса жестко закреплено седло, выполненное в виде стакана б с отверстиями 1 в ,дне 8 по периферии. На дно стакана опирается диафрагма 9, имеющая сфеІрическую торцовую поверхность, в результате чего между дном 8 стакана и торцом диафрагмы 9 образуется полость 10. В диафрагме 9 выполнено осевое отверстие 11, Распылитель работает следующим образом. Рабочая жидкость, нагнетаемая под давлением через Канал 2, камеру 3 и отверстия 7, поступает в полость 10. При превышении в полости 10 заданного давления запирания, диафрагма 9 давлением жидкости отжимается от дна 8 стакана 6, и жидкость через осевое отверстие 11 поступает в полость 5. При заполнении полости 5 давление в ней повышается, и жидкость через сопло 4 поступает на обрабатываемую поверхность. При прекращении подачи жидкости в канал 2 или при отсосе из этого канала давление в камере 3 и полости 10 понижается, и диафрагма 9 под действием сил упругости возвращается ВНИИПИ ,в исходное изложение, обеспечивая отсечку жидкости. Простота конструкции распылителя достигается за счет сокращения до двух числа деталей отсечного элемента (диафрагма и стакан), а разгрузка диафрагмы от рабочего давления достигается за счет наличия в ней осевого отверстия, благодаря которому давление жидкости по обе стороны диафраг10 мы при работе распылителя практически одинаково, а следовательно, повышается срок службы диафрагмы. 15 20 25 30 35 Формула изобретения Распылитель, содержащий корпус с штуцером для подвода жидкости, сопло и закрепленную в корпусе по ходу жидкости перед соплом диафрагму, опирающуюся своей торцовой поверхностью на седло, о т л и ч а ю щ и й с я тем, что, с целью упрощения конструкции и повышения срока службы диафрагмы путем снижения влияния на нее рабочего давления, седло выполнено в виде стакана с отверстиями в дне по периферии и жестко закреплено в корпусе, при этом диафрагма выполнена со сферической торцовой поверхностью с осевым отверстием и установлена в стакане. Источники информации', принятые во внимание при экспертизе 1. Патент Франции № 2128924, кл. В 05 В 1/00, 1972. 2. Патент США № 2639194, кл. 239-533, 1950 (прототип). Заказ 1683/4 Тираж 687 Подписное Филиал ППП "Патент", г.Ужгород, ул.Проектная,4
