Завантажити PDF файл.

Формула / Реферат

Коррозионностойкая сталь, содержащая уг­лерод, хром, никель, марганец, молибден, медь, кремний и железо, отличающаяся тем, что дополнительно содержит азот, ниобий, цирконий, гафний, редкоземельные металлы и лантан, при следующем соотношении компонентов, мас.%:

углерод                                  0,04-0,08

хром                                       23,0-27,0

никель                                   3,5-5,0

марганец                               3,5-6,0

молибден                              2,5-3,5

медь                                       1,5-2,5

кремний                                0,8-1,5

азот                                        0,15-0,35

ниобий                                  0,20-0,40

цирконий                              0,05-0,15

гафний                                   0,10-0,20

редкоземельные металлы    0,005-0,05

лантан                                   0,05-0,3

железо                                   остальное.

Текст

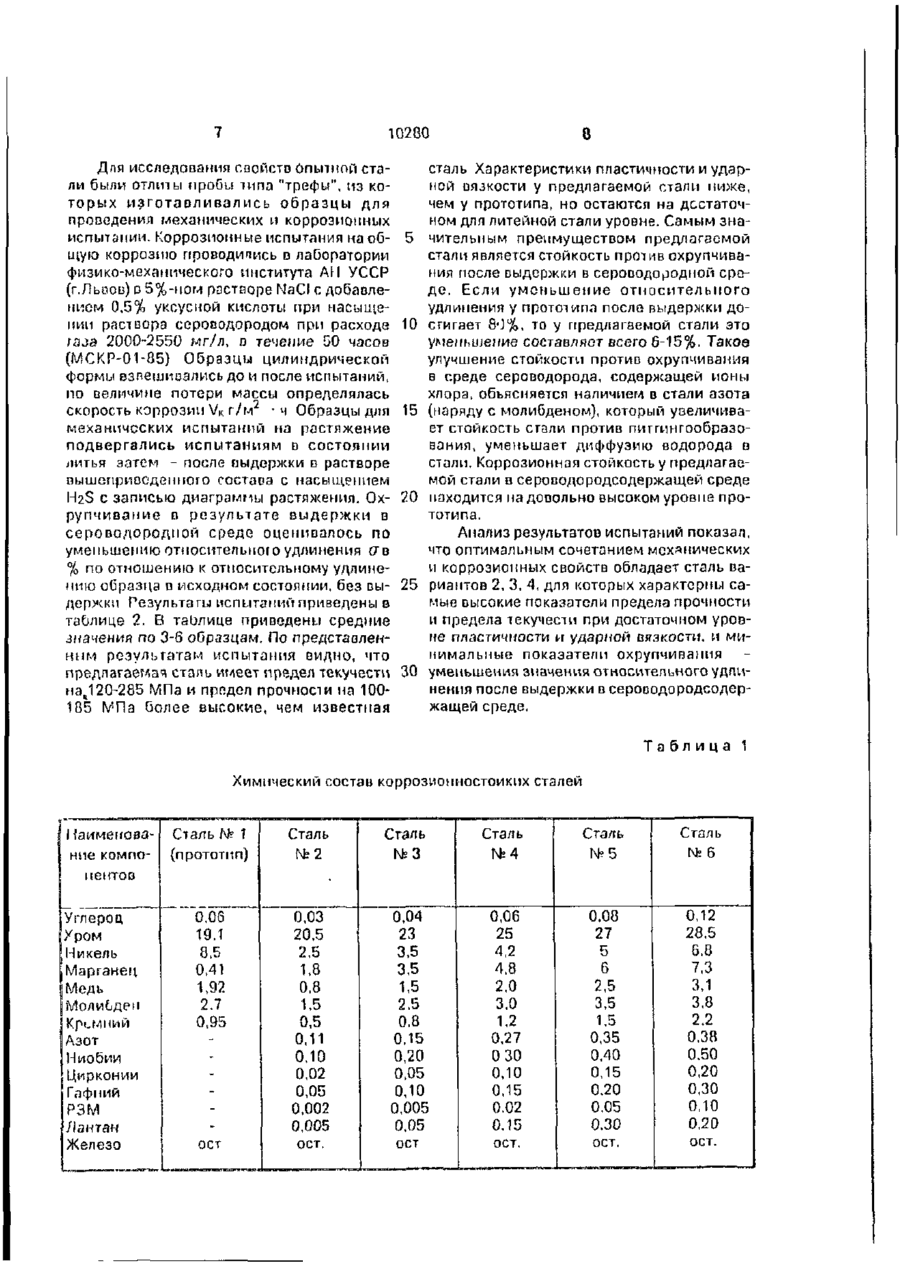

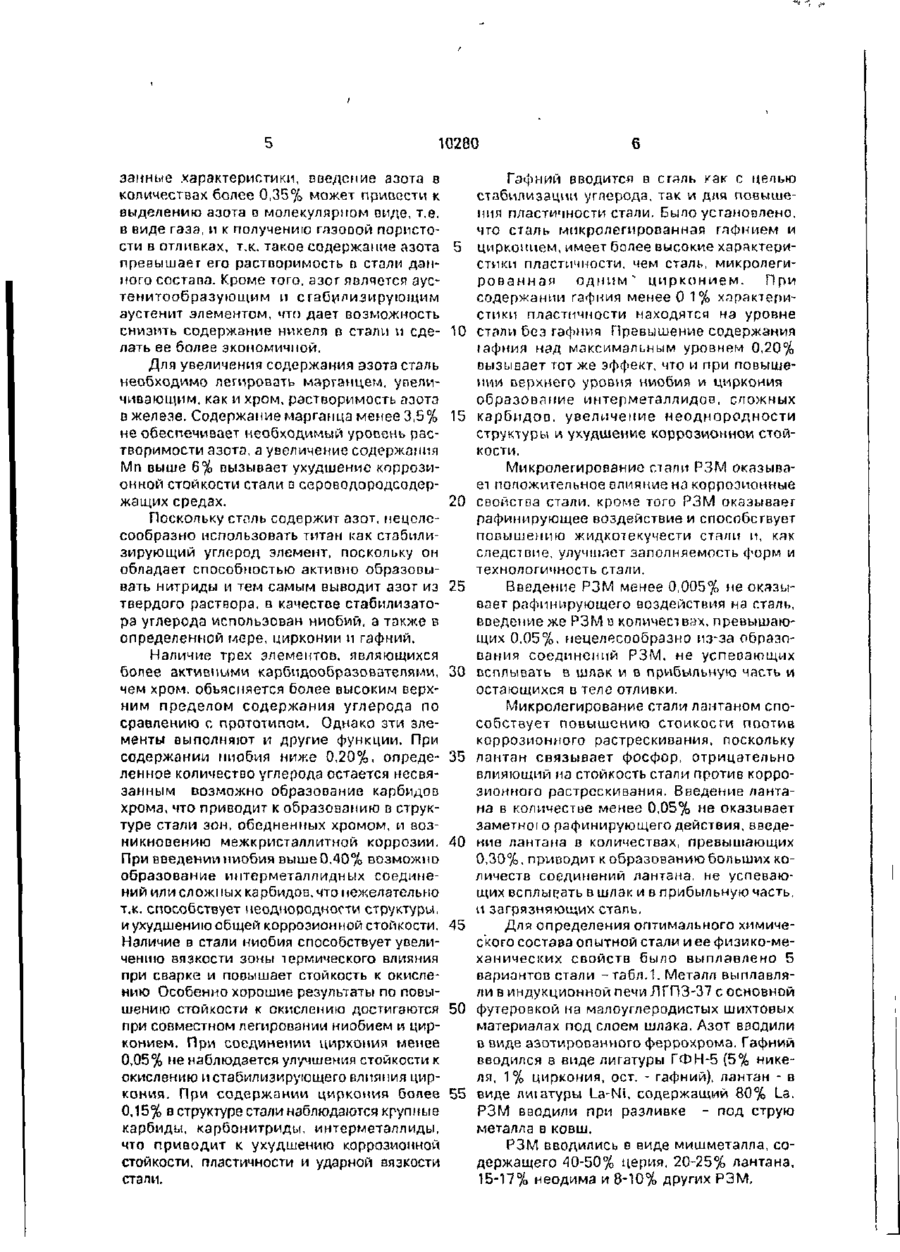

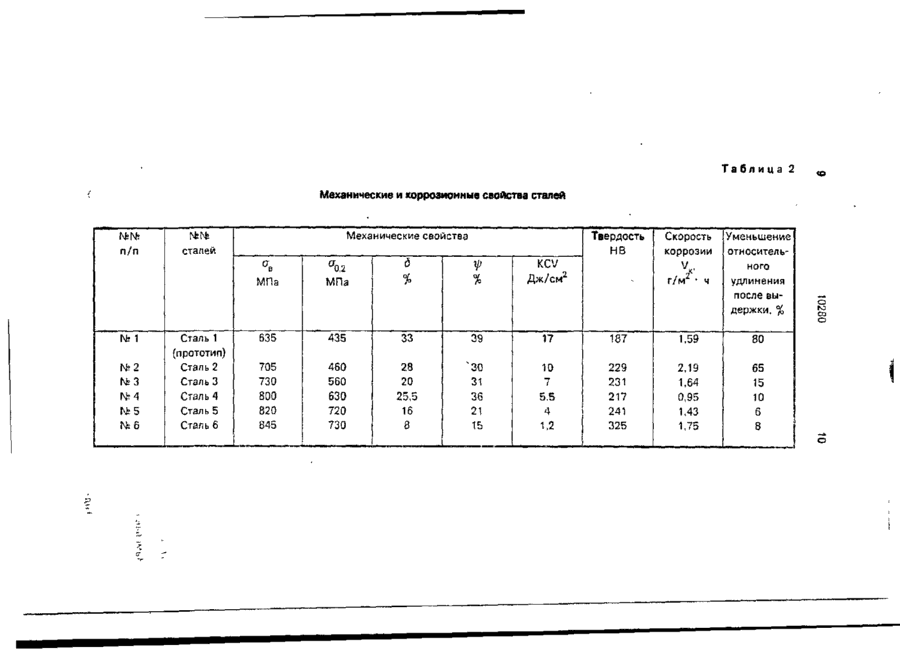

Коррозионностойкая сіаль, содержащая углерод хром никель, марганец молибден, медь, кремний и железо, о т л и ч а ю щ а я с я тем, что дополнительно содержит азот, ниобий цирконий,гафний редкоземельные металлы и лантан при следующем соотношении компонентов мае % О 04 - 0 08 углерод 23 0 27 0 хром 35-50 никель 3 5-6,0 марганец 2,5-3 5 молибден 1,5-2,5 медь 0 8 15 кремний 0 15-035 азот 0 20-040 ниобий 0 0 5 - 0 15 цирконий 0,10-020 гафний редкоземельные 0,005 - 0 05 металлы 0 05 - 0 3 лантан остальное. железо С > ю со Изобретение относится к области изыскания новых литейных аустенитных и аустенитио-ферритных коррозионпостойких сталей для литых деталей аппаратуры используемой для обустройства скважин нефтяных и газовых месторождений, например корпусных деталей устьевого оборудования Одним из определяющих факторов при подборе материала для таких деталей является коррозионная стойкость и в частности стойкость к сероводородному растрескиванию поскольку рабочие среды содержат влагу сероводород, углекислый газ ионы хлора Освоение глубинных скважин, в которых металлические детали испытывают бо лее высокие давления требуют материалов с повышенным уровнем прочности Отливки не должны иметь внутренних дефектов (газовых раковин, загоров рыхлот) т е материал должен быть технологичен при литье Известна легированная сталь с высоким сопротивлением против коррозионного растрескивания - японская заявка № 57-203739 (МКИ С 22 С 19/05 С 22 С 30/00 опубл 14 12 82) содержащая (в %} углерод _

Дивитися

Додаткова інформація

Назва патенту англійською

Corrosion-resistant steel

Назва патенту російською

Коррозионностойкая сталь

МПК / Мітки

МПК: C22C 38/50

Мітки: сталь, корозійностійка

Код посилання

<a href="https://ua.patents.su/6-10280-korozijjnostijjka-stal.html" target="_blank" rel="follow" title="База патентів України">Корозійностійка сталь</a>

Подібні патенти
