Спосіб вентиляції виїмкової дільниці, який включає подачу свіжого струменя повітря по відкотному штреку в лаву, розділення струменя повітря, що виходить з неї на повітряні потоки, відведення вихідного струменя повітря по вентиляційному штреку за рахунок загальношахтної депресії і відведення метаноповітряної суміші по неконтрольованій дільниці вентиляційного штреку, що залишається у вибраному просторі, який відрізняється тим, що додатково ізолюють вибраний простір від виробки, що подає повітря, розраховують місце розділення потоку на дві частини і необхідну витрату метаноповітряної суміші, що відводять по неконтрольованій вентиляційній виробці і свердловині на земну поверхню, забезпечують розрахункову витрату газу, що відводиться, за допомогою вакуум-насоса.

Текст

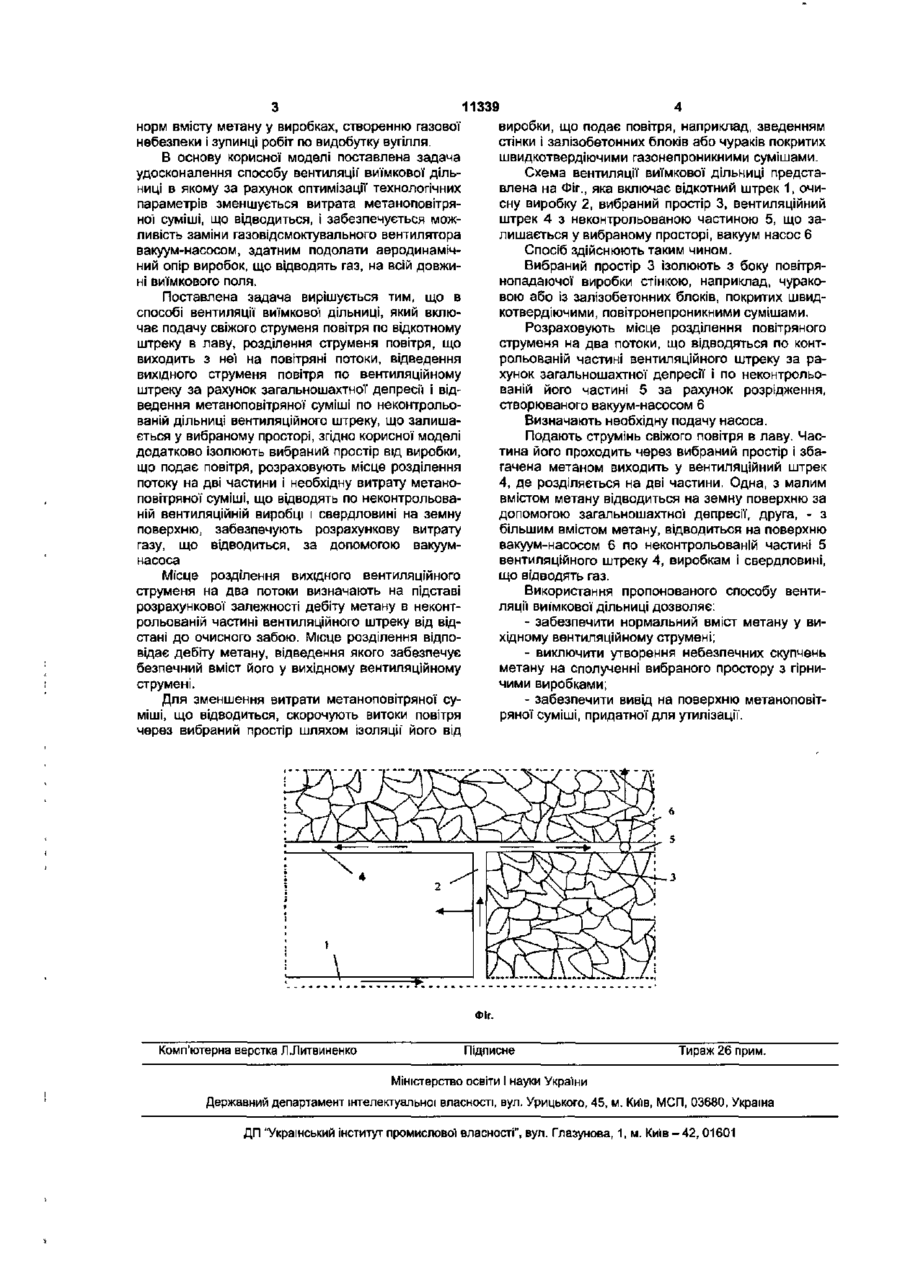

Спосіб вентиляції виїмкової дільниці, який включає подачу свіжого струменя повітря по відкотному штреку в лаву, розділення струменя повітря, що виходить з неї' на повітряні потоки, відведення вихідного струменя повітря по вентиляційному штреку за рахунок загально шахтної депресії і відведення метаноповітряної' суміші по неконтрольованій дільниці вентиляційного штреку, що залишається у вибраному просторі, який відрізняється тим, що додатково ізолюють вибраний простір від виробки, що подає повітря, розраховують місце розділення потоку на дві частини і необхідну витрату метаноповітряноГ суміші, що відводять по неконтрольованій вентиляційній виробці і свердловині на земну поверхню, забезпечують розрахункову витрату газу, що відводиться, за допомогою вакуум-насоса. Корисна модель відноситься до гірничої промисловості і може бути використана для провітрювання виїмкових дільниць при підземній розробці газоносних вугільних пластів. Відомий спосіб вентиляції, багатої на газ вугільної лави, що включає подачу свіжого струменя по відкотному штреку, відведення вихідного струменя по вентиляційному штреку за рахунок загальношахтної депресії І відведення метаноповітряного струменя по парному вентиляційному штреку, з'єднаного з основним вентиляційним штреком збійками, в яких встановлені ізолюючі перемички, і потім по вентиляційній свердловині за допомогою вентилятора на поверхню [SU №653404, кл. E21F1/00, опубл.25.03.1979р.]. Відомий спосіб не забезпечує газової безпеки лави через неповну ліквідацію скупчень метану у сполученні її вибраного простору з вентиляційним штреком. Це обумовлено великим аеродинамічним опором виробок, що відводять газ, який збільшується від часу, витоками повітря між вентиляційним штреком і штреком, що відводить газ, недостатністю депресії, яка розвивається вентилятором, для забезпечення необхідної витрати газу у виробці, що відводить газ. Крім того, спосіб характеризується втратами вугілля в ціликах між основним і парним вентиляційними штреками Найближчим аналогом корисної моделі, що заявляється, є спосіб вентиляції, багатої на газ вугільної лави, що включає подачу свіжого стру меня повітря по відкотному штреку в лаву, розділення вихідного з лави повітря на два потоки: один відводиться по контрольованій частині вентиляційного штреку за рахунок загальношахтної депресії, другий - по неконтрольованій частині вентиляційного штреку, що залишається у вибраному просторі, і вентиляційній свердловині на земну поверхню за допомогою газовідсмоктувального вентилятора. Вентиляційний штрек з'єднують з свердловиною гірничими виробками [SU №1024595 А, кл E21F1/00, опубл. 23.06.1983р.]. Ознаки найближчого аналога, співпадаючі з істотними ознаками корисної моделі, що заявляється: - подача свіжого струменя повітря по відкотному штреку в лаву; - розділення струменя повітря, що виходить з лави, на повітряні потоки; - відведення вихідного струменя повітря по вентиляційному штреку за рахунок загальношахтної депресії і відведення метаноповітряної суміші по неконтрольованій дільниці вентиляційного штреку, що залишається у вибраному просторі. При великій довжині виїмкового поля більше 1000м великий аеродинамічний опір частини вентиляційної' виробки, що залишається у вибраному просторі, не дозволяє забезпечити необхідну витрату метаноповітряної суміші газовідсмоктуючим вентилятором. Це приводить до перевищення О) со со 11339 норм вмісту метану у виробках, створенню газової небезпеки і зупинці робіт по видобутку вугілля. В основу корисної моделі поставлена задача удосконалення способу вентиляції' виїмкової дільниці в якому за рахунок оптимізації технологічних параметрів зменшується витрата метаноповітряної суміші, що відводиться, І забезпечується можливість заміни газовідсмоктувального вентилятора вакуум-насосом, здатним подолати аеродинамічний опір виробок, що відводять газ, на всій довжині виїмкового поля. Поставлена задача вирішується тим, що в способі вентиляції виїмкової дільниці, який включає подачу свіжого струменя повітря по відкотному штреку в лаву, розділення струменя повітря, що виходить з неї на повітряні потоки, відведення вихідного струменя повітря по вентиляційному штреку за рахунок загальношахтної депресії і відведення метаноповітряної суміші по неконтрольованій дільниці вентиляційного штреку, що залишається у вибраному просторі, згідно корисної моделі додатково ізолюють вибраний простір від виробки, що подає повітря, розраховують місце розділення потоку на дві частини і необхідну витрату метаноповітряної суміші, що відводять по неконтрольованій вентиляційній виробці і свердловині на земну поверхню, забезпечують розрахункову витрату газу, що відводиться, за допомогою вакуумнасоса Місце розділення вихідного вентиляційного струменя на два потоки визначають на підставі розрахункової залежності дебіту метану в неконтрольованій частині вентиляційного штреку від відстані до очисного забою. Місце розділення відповідає дебіту метану, відведення якого забезпечує безпечний вміст його у вихідному вентиляційному струмені. Для зменшення витрати метаноповітряної суміші, що відводиться, скорочують витоки повітря через вибраний простір шляхом ізоляції його від виробки, що подає повітря, наприклад, зведенням стінки і залізобетонних блоків або чураків покритих швидкотвердіючими газонепроникними сумішами. Схема вентиляції виїмкової дільниці представлена на Фіг., яка включає відкотний штрек 1, очисну виробку 2, вибраний простір 3, вентиляційний штрек 4 з неконтрольованою частиною 5, що залишається у вибраному просторі, вакуум насос 6 Спосіб здійснюють таким чином. Вибраний простір 3 ізолюють з боку повітрянопадаючої виробки стінкою, наприклад, чураковою або із залізобетонних блоків, покритих швидкотвердіючими, повітронепроникними сумішами. Розраховують місце розділення повітряного струменя на два потоки, що відводяться по контрольованій частині вентиляційного штреку за рахунок загальношахтної депресії і по неконтрольованій його частині 5 за рахунок розрідження, створюваного вакуум-насосом 6 Визначають необхідну подачу насоса. Подають струмінь свіжого повітря в лаву. Частина його проходить через вибраний простір і збагачена метаном виходить у вентиляційний штрек 4, де розділяється на дві частини. Одна, з малим вмістом метану відводиться на земну поверхню за допомогою загальношахтної депресії, друга, - з більшим вмістом метану, відводиться на поверхню вакуум-насосом 6 по неконтрольованій частині 5 вентиляційного штреку 4, виробкам і свердловині, що відводять газ. Використання пропонованого способу вентиляції виїмкової дільниці дозволяє: - забезпечити нормальний вміст метану у вихідному вентиляційному струмені; - виключити утворення небезпечних скупчень метану на сполученні вибраного простору з гірничими виробками; - забезпечити вивід на поверхню метаноповітряної суміші, придатної для утилізації. Фіг. Комп'ютерна верстка ЛЛитвиненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Metod of ventilation of extraction section

Автори англійською

Bokii Borys Vsevolodovych, Zviahilskyi Yukhym Leonidovych, Yefremov Ihor Oleksiiovych

Назва патенту російською

Способ вентиляции выемочного участка

Автори російською

Бокий Борис Всеволодович, Звягильский Ефим Леонидович, Ефремов Игорь Алексеевич

МПК / Мітки

МПК: E21F 1/00

Мітки: дільниці, вентиляції, спосіб, виїмкової
