Пристрій для реогастрографії

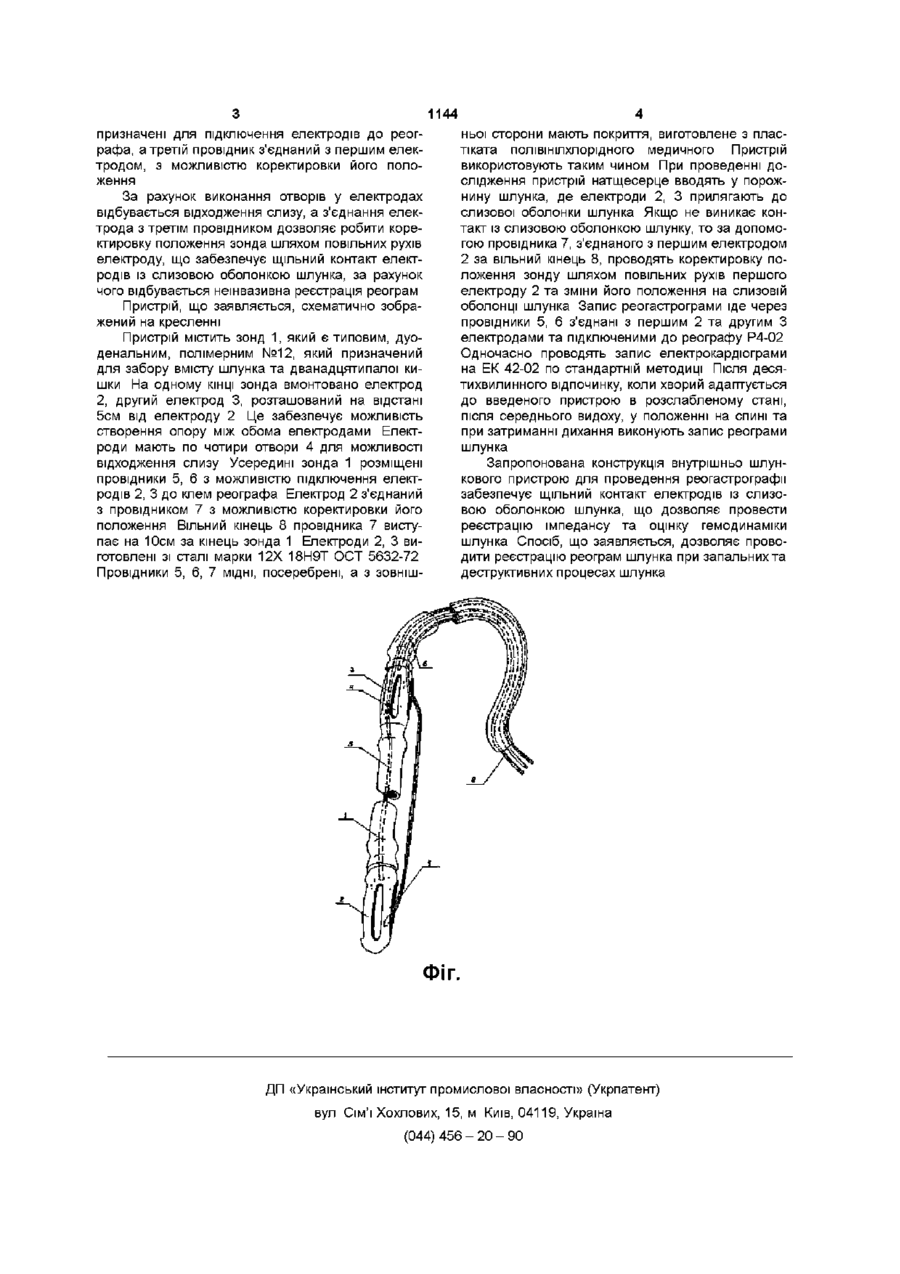

Пристрій для реогастрографм, який містить два електроди, який відрізняється тим, що електроди розташовані на зонді, один з них на КІНЦІ зонда, а другий на відстані від нього, електроди мають чотири отвори, усередині зонда розташовані три провідники, два з яких призначені для підключення електродів до реографа, а третій провідник з'єднаний з першим електродом з можливістю коректування його положення Корисна модель належить до медицини, зокрема до гастроентерологи, може бути використана для діагностики порушень гемодинаміки шлунка Відомим Є внутрішньо порожнинний реоплетизмографічний датчик (А С №1657144, МПК5А 61 В 5/027 Опубл 23 06 91 Бюл №23), що складається з корпусу у вигляді порожнього циліндру, на якому розташовані два токові електроди та дві пари потенціометричних електродів Це дає можливість вимірювати імпеданс симетричних частин порожнинного органа Недоліком такого пристрою є трудомісткість, складність та швазивність його використання Це пов'язано з тим, що реоплетизмографічний датчик має корпус у вигляді металевого циліндра, що негативно впливає на функцію організму і може викривляти показники величин кровотоку внаслідок спазму при больовій реакції Відомий також пристрій для дослідження шлунково-кишкового тракту (патент UA 13951 А, МПК6 А 61 В5/00 Опубл 25 04 97 Бюл №2) Пристрій складається з зонда з порожнистим корпусом та оливою на робочому КІНЦІ, на корпусі розташовані три капіляри тиску та три пари електродів, що дає змогу оцінити стан кислотно-лужного середовища досліджуваного органа Для визначення положення пристрою необхідно проводити постійний контроль постійним магнітом Найбільш близьким та обраним за прототип є пристрій, який використовують в гастроентерології для вимірювання кровотоку в органах, які мають слизову оболонку (АС №1685396, МПК5 А61В 5/02 Опубл 23 10 91 Бюл №30) Пристрій має два електроди, один з яких виконаний у вигляді півсфери з матеріалу з низьким парціальним електричним опором, другий електрод виконаний у вигляді голчатого стержня, положення якого можливо змінювати відносно першого електрода за допомогою мікрометричного гвинта В орган, що досліджують, уводять прибор Перший електрод містять на слизову оболонку, а другий вводять у м'язовий шар для подальшого вимірювання еквівалентного опору слизово-підслизового шару, за допомогою якого по таблиці визначають кровоток При цьому вимірюють імпеданс у здорової людини, потім аналогічним чином визначають значення імпедансу у пацієнтів з 20, ЗО, 40% утратою крові, та отримують значення кровотоку Недоліком такого пристрою є трудомісткість, складність та швазивність його використання, Передбачається введення електроду з порушенням ЦІЛОСТНОСТІ м'язового шару, що негативно впливає на функцію організму і може викривляти показники величин кровотоку внаслідок спазму при больовій реакції В основу корисної моделі поставлено задачу удосконалення пристрою для реографи, в якому шляхом зміни форми електродів та їх з'єднання досягається проста та нешвазивна процедура визначення кровообігу шлунка Поставлена задача вирішується в пристрої для реографи, який містить два електроди, згідно з корисною моделлю, електроди розташовані на зонді, один з них на КІНЦІ зонда, а другий на відстані від нього, електроди мають 4 отвори, усередині зонда розташовані три провідника, два з яких 1144 призначені для підключення електродів до реографа, а третій провідник з'єднаний з першим електродом, з можливістю коректировки його положення За рахунок виконання отворів у електродах відбувається відходження слизу, а з'єднання електрода з третім провідником дозволяє робити коректировку положення зонда шляхом повільних рухів електроду, що забезпечує щільний контакт електродів із слизовою оболонкою шлунка, за рахунок чого відбувається нешвазивна реєстрація реограм Пристрій, що заявляється, схематично зображений на кресленні Пристрій містить зонд 1, який є типовим, дуоденальним, полімерним №12, який призначений для забору вмісту шлунка та дванадцятипалої кишки На одному КІНЦІ зонда вмонтовано електрод 2, другий електрод 3, розташований на відстані 5см від електроду 2 Це забезпечує можливість створення опору між обома електродами Електроди мають по чотири отвори 4 для можливості відходження слизу Усередині зонда 1 розміщені провідники 5, 6 з можливістю підключення електродів 2, 3 до клем реографа Електрод 2 з'єднаний з провідником 7 з можливістю коректировки його положення Вільний кінець 8 провідника 7 виступає на 10см за кінець зонда 1 Електроди 2, 3 виготовлені зі сталі марки 12Х 18Н9Т ОСТ 5632-72 Провідники 5, 6, 7 МІДНІ, посеребрені, а з зовніш ньої сторони мають покриття, виготовлене з пластіката пол ївшілхлорід ного медичного Пристрій використовують таким чином При проведенні дослідження пристрій натщесерце вводять у порожнину шлунка, де електроди 2, 3 прилягають до слизової оболонки шлунка Якщо не виникає контакт із слизовою оболонкою шлунку, то за допомогою провідника 7, з'єднаного з першим електродом 2 за вільний кінець 8, проводять коректировку положення зонду шляхом повільних рухів першого електроду 2 та зміни його положення на слизовій оболонці шлунка Запис реогастрограми іде через провідники 5, 6 з'єднані з першим 2 та другим З електродами та підключеними до реографу Р4-02 Одночасно проводять запис електрокардіограми на ЕК 42-02 по стандартній методиці Після десятихвилинного відпочинку, коли хворий адаптується до введеного пристрою в розслабленому стані, після середнього видоху, у положенні на спині та при затриманні дихання виконують запис реограми шлунка Запропонована конструкція внутрішньо шлункового пристрою для проведення реогастрографм забезпечує щільний контакт електродів із слизовою оболонкою шлунка, що дозволяє провести реєстрацію імпедансу та оцінку гемодинаміки шлунка Спосіб, що заявляється, дозволяє проводити реєстрацію реограм шлунка при запальних та деструктивних процесах шлунка ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
