Поглинальний патрон дихального апарату

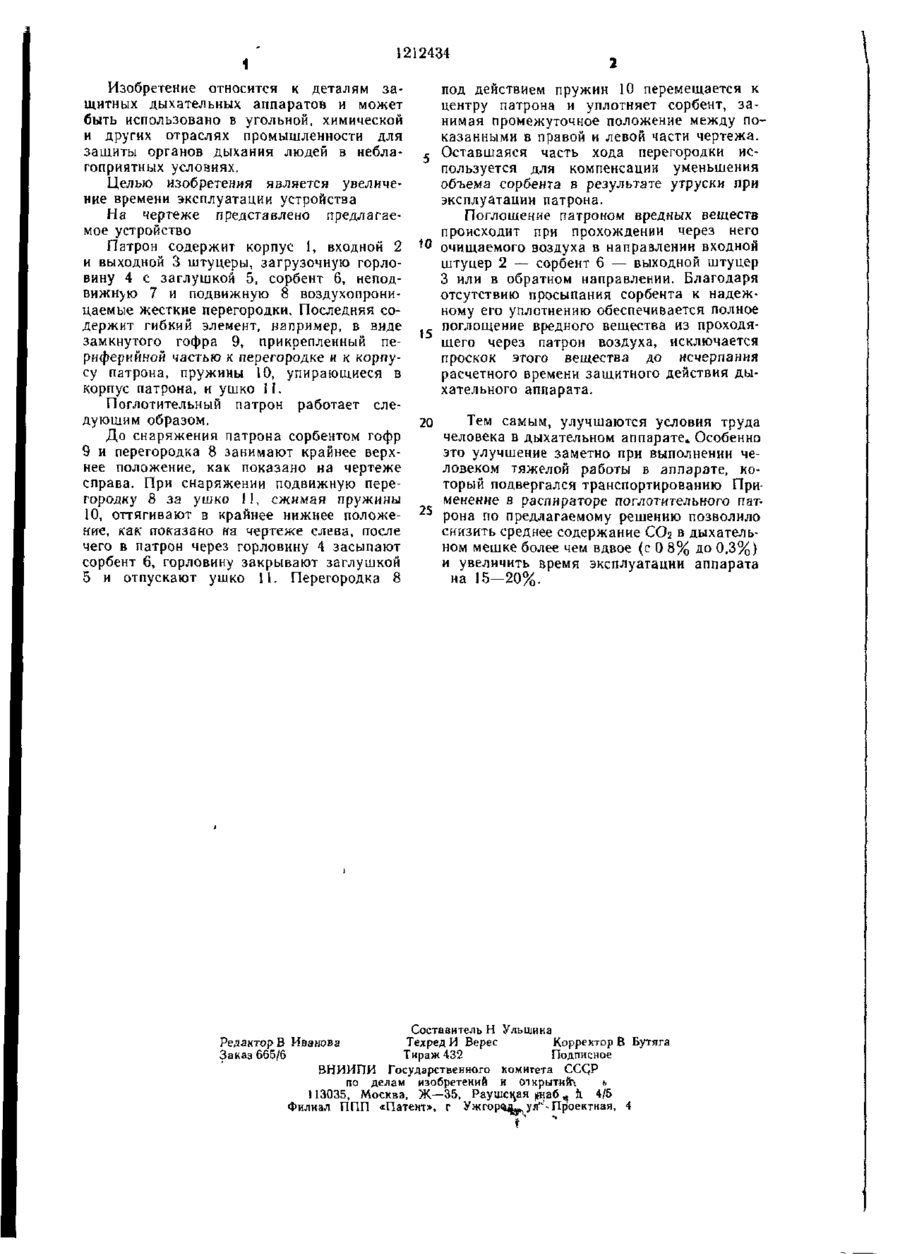

ПОГЛОТИТЕЛЬНЫЙ ПАТРОН ДЫХАТЕЛЬНОГО АППАРАТА, содержащий корпус с входным и выходным штуцерами, сорбент, размещенный между подвижной подпружиненной и неподвижной воздухопроницаемыми жесткими перегородками, отличающийся тем, что, с целью увеличения времени эксплуатации устройства, подвижная перегородка снабжена гибким элементом, связанным с ее периферийной частью и прикрепленным к корпусу патрона І to 00 8 11 1 1212434 Изобретение относится к деталям защитных дыхательных аппаратов и может быть использовано в угольной, химической и других отраслях промышленности для защиты органов дыхания людей в неблагоприятных условиях. Целью изобретения является увеличение времени эксплуатации устройства На чертеже представлено предлагаемое устройство Патрон содержит корпус І, входной 2 и выходной 3 штуцеры, загрузочную горловину 4 с заглушкой 5, сорбент 6, неподвижную 7 и подвижную 8 воздухопроницаемые жесткие перегородки. Последняя содержит гибкий элемент, например, в виде замкнутого гофра 9, прикрепленный периферийной частью к перегородке и к корпусу патрона, пружины 10, упирающиеся в корпус патрона, и ушко 11. Поглотительный патрон работает следующим образом. До снаряжения патрона сорбентом гофр 9 и перегородка 8 занимают крайнее верхнее положение, как показано на чертеже справа. При снаряжении подвижную перегородку 8 за ушко 1), сжимая пружины 10, оттягивают в крайнее нижнее положение, как показано на чертеже слева, после чего в патрон через горловину 4 засыпают сорбент 6, горловину закрывают заглушкой 5 и отпускают ушко 11. Перегородка 8 под действием пружин 10 перемещается к центру патрона и уплотняет сорбент, занимая промежуточное положение между показанными в правой и левой части чертежа. г Оставшаяся часть хода перегородки используется для компенсации уменьшения объема сорбента в результате утруски при эксплуатации патрона. Поглощение патроном вредных веществ происходит при прохождении через него *° очищаемого воздуха в направлении входной штуцер 2 — сорбент б — выходной штуцер 3 или в обратном направлении. Благодаря отсутствию просыпания сорбента к надежному его уплотнению обеспечивается полное поглощение вредного вещества из проходящего через патрон воздуха, исключается проскок этого вещества до исчерпания расчетного времени защитного действия дыхательного аппарата. 2 Q Тем самым, улучшаются условия труда человека в дыхательном аппарате. Особенно это улучшение заметно при выполнении человеком тяжелой работы в аппарате, который подвергался транспортированию Применение в распираторе поглотительного пат25 рона по предлагаемому решению позволило снизить среднее содержание СО2 в дыхательном мешке более чем вдвое (с 0 8% до 0,3%) и увеличить время эксплуатации аппарата на 15—20%. Составитель Н Ульшина Редактор В Иванова Техред И Верес Корректор В Бутяга Заказ 665/6 Тираж 432 Подписное ВНИИПИ Государственного комитета CCQP по делам изобретений и оікрьгпдо ь 113035, Москва, Ж—35, Раушская адаб ^ Ь. 4/5 0 Филиал ППП «Патент», г Ужгорец^ул* - Проектная, 4
