Пристрій для різання полімерних матеріалів

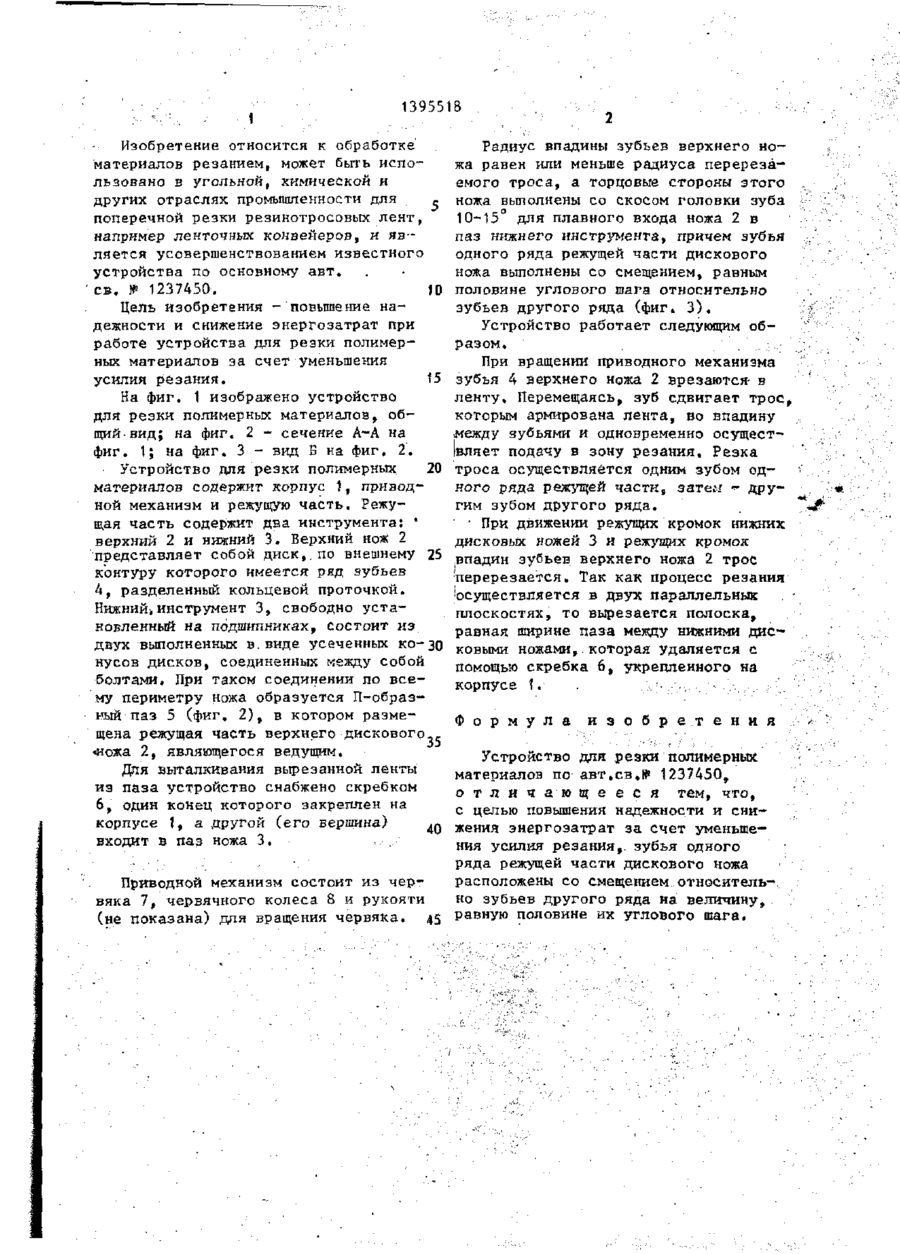

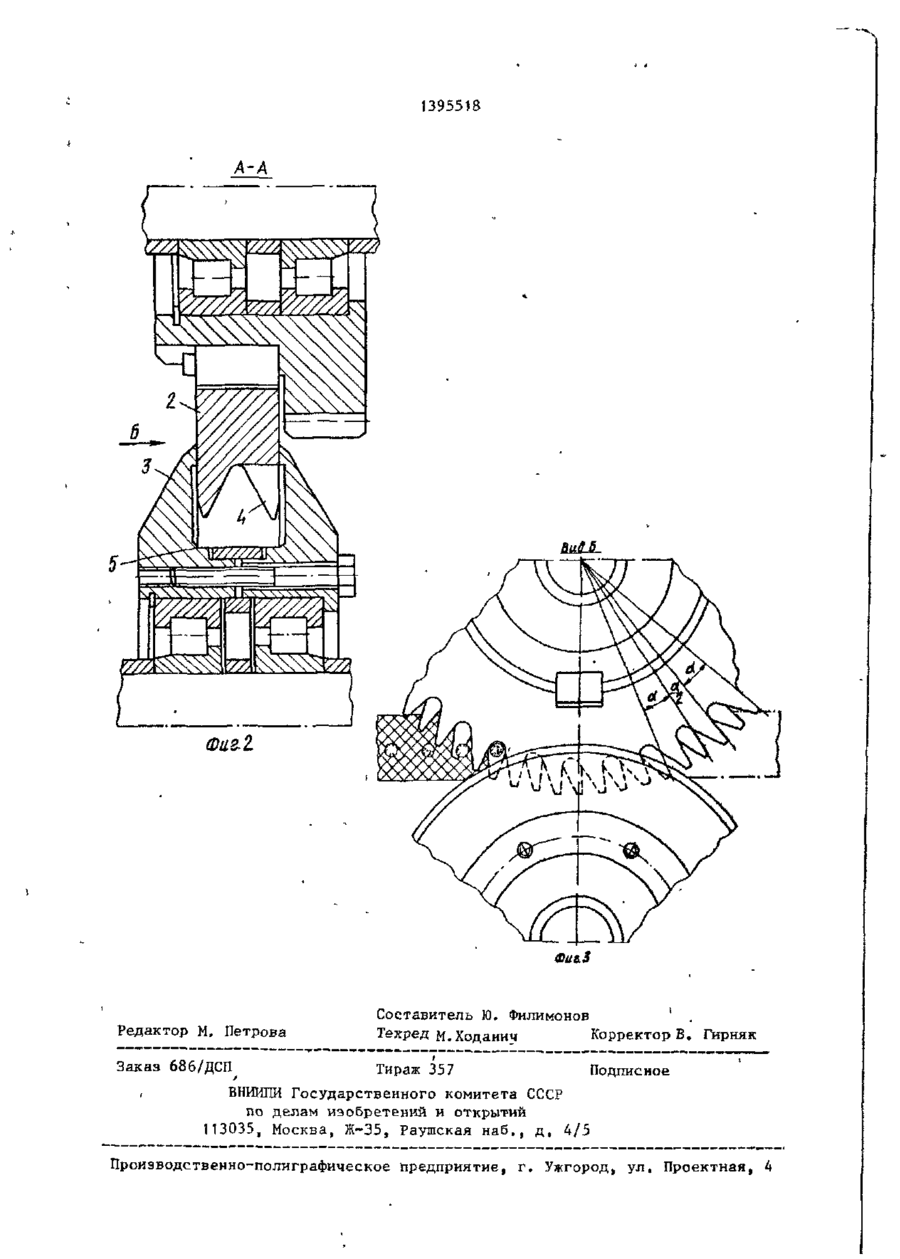

Изобретение относится к обработке материалов резанием и может быть использовано в угольной, химической и других отраслях промышленности для поперечной резки резинотросовых лент. Цель - повышение надежности и снижение энергозатрат при работе устройства для резки полимерных материалов за счет уменьшения усилия резания* Для этого зубья одного ряда режущей части дискового ножа 2 выполнены со смещением? равным половине углового тага, относительно зубьев другого ряда. При вращении приводного механизма зубья 4 верхнего ножа 2 врезаются в ленту. Перемещаясь, зуб сдвигает трос, которым армирована лента,--во впадину между зубьями и одновременно осуществляет подачу в зону резания. Резка троса о осуществляется одним зубом одного ряда режущей части, а затем - другим зубом другого ряда. 3 ил. 1 1395518 Изобретение относится к обработке материалов резанием, может быть использовано в угольной, химической и других отраслях промышленности для поперечной резки резинотросовых лент, например ленточных конвейеров, и является усовершенствованием известного устройства по основному авт. ев, № 1237450. t o Цель изобретения - повышение надежности и снижение энергозатрат при работе устройства для резки полимерных материалов за счет уменьшения усилия резания. 15 На фиг. 1 изображено устройство для резки полимерных материалов, общий- вид; на фиг. 2 - сечение А-А на фиг, 1; на фиг. 3 - вид Б на фиг, 2. 20 Устройство для резки полимерных материалов содержит корпус 1, приводной механизм и режущую часть. Режущая часть содержит два инструмента: " верхний 2 и нижний 3. Верхний нож 2 представляет собой диск,, по внешнему 25 контуру которого имеется ряд зубьев 4, разделенный кольцевой проточкой. Нижнийі инструмент 3, свободно установленный на подшипниках, состоит из двух выполненных в.виде усеченных ко-30 нусов дисков, соединенных между собой болтами. При таком соединении по всему периметру ножа образуется П-образный паз 5 (фиг. 2 ) , в котором размещена режущая часть верхнего дискового 35 -ножа 2, являющегося ведущим. Для выталкивания вырезанной ленты из паза устройство снабжено скребком 6, один конец которого закреплен на корпусе 1, а другой (его вершина) 40 входит в паз ножа 3, . Радиус впадины зубьев верхнего ножа равен или меньше радиуса перерезаемого троса, а торцовые стороны этого ножа выполнены со скосом головки зуба 10-15° для плавного входа ножа 2 в паз нижнего инструмента, причем зубья одного ряда режущей части дискового ножа выполнены со смещением, равным половине углового шага относительно зубьев другого ряда (фиг» 3 ) , Устройство работает следующим образом. При вращении приводного механизма зубья 4 верхнего ножа 2 врезаются- в ленту» Перемещаясь, зуб сдвигает трос, которым армирована лента, во впадину .между зубьями и одновременно осуществляет подачу в зону резания. Резка троса осуществляется одним зубом одного ряда режущей части, затеи •- дру> гим зубом другого ряда. • При движении режущих кромок нижних дисковых ножей 3 и режущих кромок впадин зубьев верхнего ножа 2 трос перерезается. Так как процесс резания Осуществляется в двух параллельных плоскостях, то вырезается полоска, равная ширине паза между нижними дисковыми ножами, которая удаляется с помощью скребка 6, укрепленного на корпусе Ї. . • ., Формула и з о б р е т е н и я . Устройство для резки полимерных материалов по авт.ев,№ 1237450, : о т л и ч а ю щ е е с я тем, что, с целью повышения надежности и сни- \ жения энергозатрат за счет уменьшения усилия резания,, зубья одного ряда режущей части дискового ножа расположены со смещением относительПриводной механизм состоит из черно зубьев другого ряда на величину, вяка 1, червячного колеса 8 и рукояти (не показана) для вращения червяка. 45 равную половине их углового шага. 1395518 A-A ФиіЗ Редактор М. Петрова Составитель Ю Филимонов . ' . Техред м.Ходанич Корректор Б, Гирняк Заказ 686/ДСП^ Тираж 357 , Подписное В И П Государственного комитета СССР НИИ по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д, 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная,
