Шлангове з’єднання

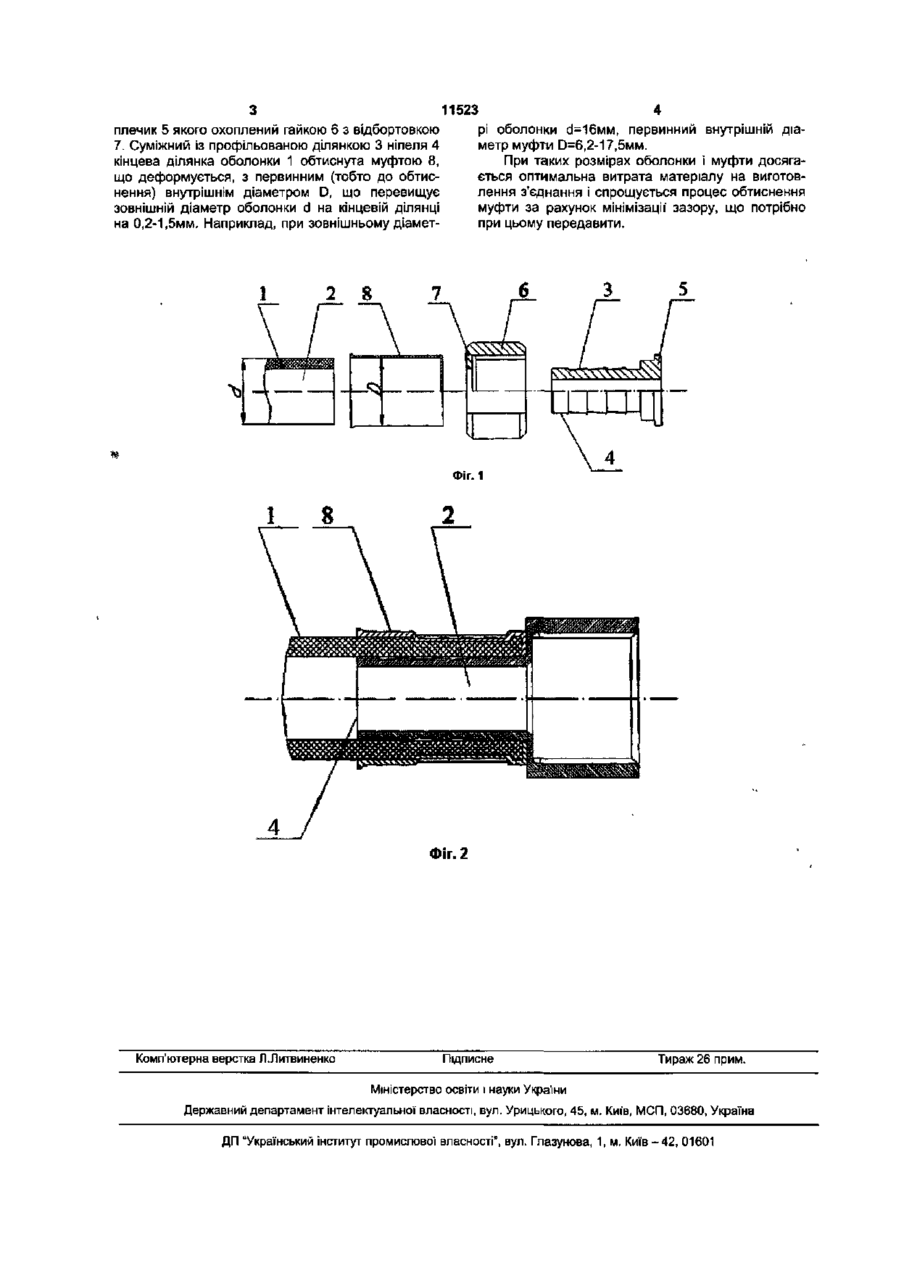

УКРАЇНА (19) UA (11)11523 (із) U (51)7F16L33/OO МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ видається під відповідальність власника патенту (54) ШЛАНГОВЕ З'ЄДНАННЯ 1 (21)и200508607 ' * (22) 09.09.2005 (24)15.12.2005 (46) 15 12.2005, Бюл № 12, 2005 р. (72) Никифоров Юрій Виталійович (73) ПРИВАТНЕ ПІДПРИЄМСТВО "НИКИФОРОВ" (57) Шлангове з'єднання, що містить еластичну оболонку, яка обмежує подовжній прохідний канал, у кінцевій ділянці якого розміщена профільована ділянка ніпеля, заплечик якого охоплений гайкою з відбортовкою, при цьому кінцева ділянка оболонки, суміжної із профільованою ділянкою ніпеля, принаймні частково обтиснута муфтою, що деформується, яке відрізняється тим, що вихідний внутрішній діаметр муфти перевищує зовнішній діаметр оболонки на кінцевій ділянці на 0,2-1,5мм. Корисна модель відноситься до вузлів для приєднання гнучких шлангів до різноманітних патрубків і трубопроводів і може бути використана в гідравлічних чи газових системах різних механізмів і пристроїв промислового і побутового призначення. Відомі шлангові з'єднання, що містять еластичну оболонку, що обмежує подовжній прохідний канал, у кінцевій ділянці якого розміщена профільована ділянка ніпеля, заплечик якого охоплений гайкою з відбортовкою, при цьому кінцева ділянка оболонки, яка є суміжною з частиною ніпеля, що обжимається, обтиснута фіксуючим елементом [див, наприклад, патент Франції №2229916, опубл. 1975; а.с. СРСР №853275, опубл. 1981; а.с. СРСР №1539438, опубл 1990, і інші]. Ці пристрої переважно призначені для систем високого тиску, у зв'язку з чим містять матеріаломісткі елементи досить складної форми, виготовлення яких вимагає досить високих витрат У той же час, у багатьох випадках вимагаються шлангові з'єднання для систем, у яких використовують низький тиск текучого середовища, наприклад, внутріквартирні магістралі природного газу, у яких тиск газу не перевищує 15мбар. Відомо шлангове з'єднання, що містить еластичну оболонку, що обмежує подовжній прохідний канал, у кінцевій ділянці якого розміщена профільована ділянка ніпеля, заплечик якого охоплений гайкою з відбортовкою, при цьому кінцева ділянка оболонки, яка є суміжною з частиною ніпеля, що обжимається, обтиснута муфтою, що деформується, первинний внутрішній діаметр якої перевищує зовнішній діаметр оболонки на кінцевій ділянці в 1,2-1,3 рази [див патент України на корисну мо дель №4743, опубл. 15.02.2005]. Недоліком цього з'єднання є занадто великий зазор між оболонкою і муфтою, що утворюються при збиранні з'єднання і який повинний бути передавлений шляхом деформації муфти. У результаті мають місце непродуктивні витрати матеріалу й ускладнюється процес обтиснення муфти. Задачею цією корисної моделі є створення шлангового з'єднання, позбавленого зазначених вище недоліків. Поставлена задача вирішується тим, що в шланговому з'єднанні, що містить еластичну оболонку, що обмежує подовжній прохідний канал, у кінцевій ділянці якого розміщена профільована ділянка ніпеля, заплечик якого охоплений гайкою з відбортовкою, при цьому кінцева ділянка оболонки, яка є суміжною із профільованою ділянкою ніпеля, принаймні частково обтиснута муфтою, що деформується, первинний внутрішній діаметр якої перевищує зовнішній діаметр оболонки на кінцевій ділянці на 0,2-1,5мм. Суть корисної моделі пояснюється за допомогою малюнків, на яких показані: - на Фіг 1 - подетальне зображення елементів одного із прикладів з'єднання, що заявляється; - на Фіг.2 - приклад шлангового з'єднання в зборі. Шлангове з'єднання містить еластичну оболонку 1, що обмежує подовжній прохідний канал 2, призначений для транспортування текучого середовища, наприклад, природного газу, до побутових газових приладів (Фіг 1, 2) В області шлангового з'єднання еластична оболонка 1 має зовнішній діаметр d. У кінцевій ділянці прохідного каналу розміщена профільована ділянка 3 ніпеля 4, за CM ю 11523 рі оболонки сі=16мм, первинний внутрішній діаметр муфти D=6,2-17,5мм. При таких розмірах оболонки і муфти досягається оптимальна витрата матеріалу на виготовлення з'єднання і спрощується процес обтиснення муфти за рахунок мінімізації зазору, що потрібно при цьому передавити. плечик 5 якого охоплений гайкою 6 з відбортовкою 7. Суміжний із профільованою ділянкою 3 ніпеля 4 кінцева ділянка оболонки 1 обтиснута муфтою 8, що деформується, з первинним (тобто до обтиснення) внутрішнім діаметром D, що перевищує зовнішній діаметр оболонки d на кінцевій ділянці на 0,2-1,5мм. Наприклад, при зовнішньому діамет 2 8 Фіг. 1 1 8 Фіг. 2 Комп'ютерна верстка Л.Литвиненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
