Муфта з еластичною оболонкою

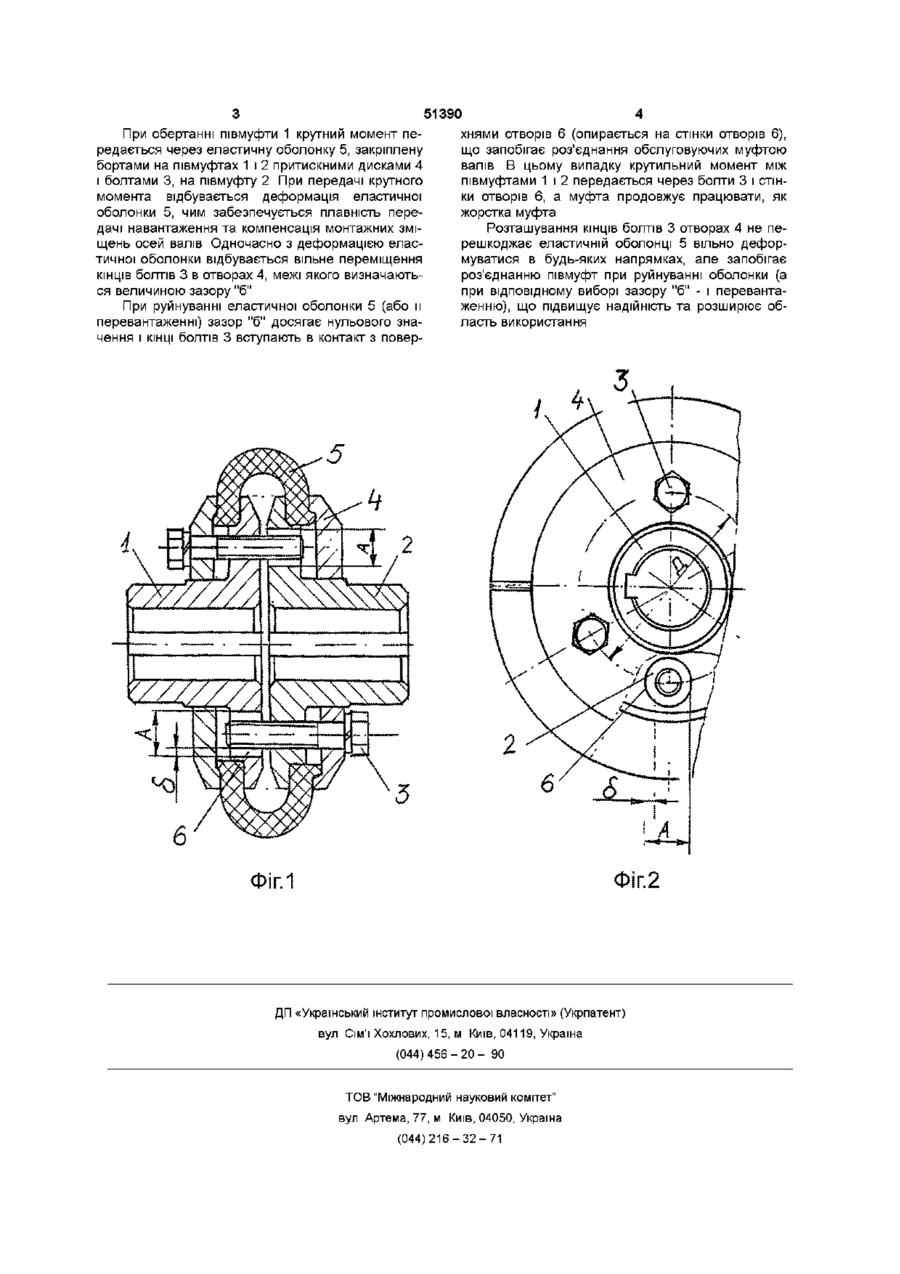

Муфта з еластичною оболонкою, що містить дві фланцеві півмуфти з угвинченими у фланці стяжними болтами, притискні диски і з'єднуючу півмуфти еластичну оболонку тороподібної форми, яка відрізняється тим, що півмуфти обладнані виконаними в їх фланцях рівномірно по колу отворами, а КІНЦІ СТЯЖНИХ болтів з зазором розташовані в названих отворах Винахід відноситься до машинобудування і може бути використаний в вантажно-підйомних та інших машинах і пристроях для з'єднання валів, які передають динамічні навантаження і мають зміщення осей Відома муфта з еластичною (гумовою) оболонкою, яка містить дві півмуфти і з'єднуючий їх корпус, а також еластичну оболонку тороподібної форми, яка з'єднана в зоні найбільшого діаметра з корпусом, а бортами закріплена на одній з півмуфт (див, А с СССР №717427, F 16 D 3/74,1980) Недоліки цієї муфти полягають в великих габаритах та підвищеній матеріалоємності Відома також муфта з еластичною оболонкою (див , В С Поляков, И Д Барабаш Муфти, Конструкции и расчет, Л , Машиностроение, 1974, с 131, рис 94), найбільш близька до винаходу по технічній суті і досягаемому ефекту, яка прийнята за прототип, що містить дві фланцеві півмуфти з угвинченими в фланці стяжними болтами, притискні диски і з'єднуючу півмуфти еластичну оболонку тороподібної форми Недолік відомої муфти полягає в тім, що її неможливо використовувати у вантажно-підйомних машинах, тому що при руйнуванні еластичної оболонки відбувається роз'єднання валів, що може привести до аварії або нещасних випадків Цей недолік знижує надійність і обмежує область використання відомої муфти В основу винаходу поставлено задачу вдосконалення муфти, в якій шляхом зміни форми фланців півмуфт і розташування стяжних болтів виключається роз'єднання валів при руйнуванні еластичної оболонки, що збільшує надійність і розширює область використання Поставлена задача вирішується тим, що в муфті, яка містить дві фланцеві півмуфти з угвинченими в фланці стяжними болтами, притискні диски і з'єднуючу півмуфти еластичну оболонку тороподібної форми, згідно з винаходом, півмуфти обладнані виконаними в їх фланцях рівномірно по колу отворами, а КІНЦІ СТЯЖНИХ болтів з зазором розташовані в названих отворах Обладнання півмуфт виконаними в їх фланцях рівномірно по колу отворами і розташування в них з зазором КІНЦІВ стяжних болтів, виключає можливість роз'єднання валів при руйнуванні еластичної оболонки, що підвищує надійність та розширює область використання На фіг 1 зображена заявляема муфта, загальний вигляд, на фіг 2 - вигляд збоку на фіг 1 Муфта містить дві фланцеві півмуфти 1 і 2 з угвинченими в їх фланці по діаметру Д стяжними болтами 3, притискні диски 4 і з'єднуючу півмуфти 1, 2 еластичну оболонку 5 тороподібної форми З'єднання оболонки 5 з півмуфтами 1 і 2 здійснюється при складанні муфти затяжкою (угвинчуванням) болтів 3 в різьбові отвори, при якому натискні диски 4 надійно прижимають борти оболонки 5 до фланців півмуфт Півмуфти 1 і 2 обладнані виконаними в їх фланцях рівномірно по колу діаметром Д отворами 6, які розташовані в перемичках між болтами З Отвори 6 мають діаметр А, а КІНЦІ болтів 3 з зазором "б" розташовані в отворах 6 Болти 3, крім звичайної форми, можуть мати на кінцях участки без різьби (не показано) Працює муфта наступним чином О со Ю При обертанні півмуфти 1 крутний момент передається через еластичну оболонку 5, закріплену бортами на півмуфтах 1 і 2 притискними дисками 4 і болтами 3, на півмуфту 2 При передачі крутного момента відбувається деформація еластичної оболонки 5, чим забезпечується плавність передачі навантаження та компенсація монтажних зміщень осей валів Одночасно з деформацією еластичної оболонки відбувається вільне переміщення КІНЦІВ болтів 3 в отворах 4, межі якого визначаються величиною зазору "б" При руйнуванні еластичної оболонки 5 (або и перевантаженні) зазор "б" досягає нульового значення і КІНЦІ болтів 3 вступають в контакт з повер 51390 хнями отворів 6 (опирається на стінки отворів 6), що запобігає роз'єднання обслуговуючих муфтою валів В цьому випадку крутильний момент між півмуфтами 1 і 2 передається через болти 3 і стінки отворів 6, а муфта продовжує працювати, як жорстка муфта Розташування КІНЦІВ болтів 3 отворах 4 не перешкоджає еластичній оболонці 5 вільно деформуватися в будь-яких напрямках, але запобігає роз'єднанню півмуфт при руйнуванні оболонки (а при відповідному виборі зазору "б" - і перевантаженню), що підвищує надійність та розширює область використання 2 і 2 З ІГ.1 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
