Погумований вал

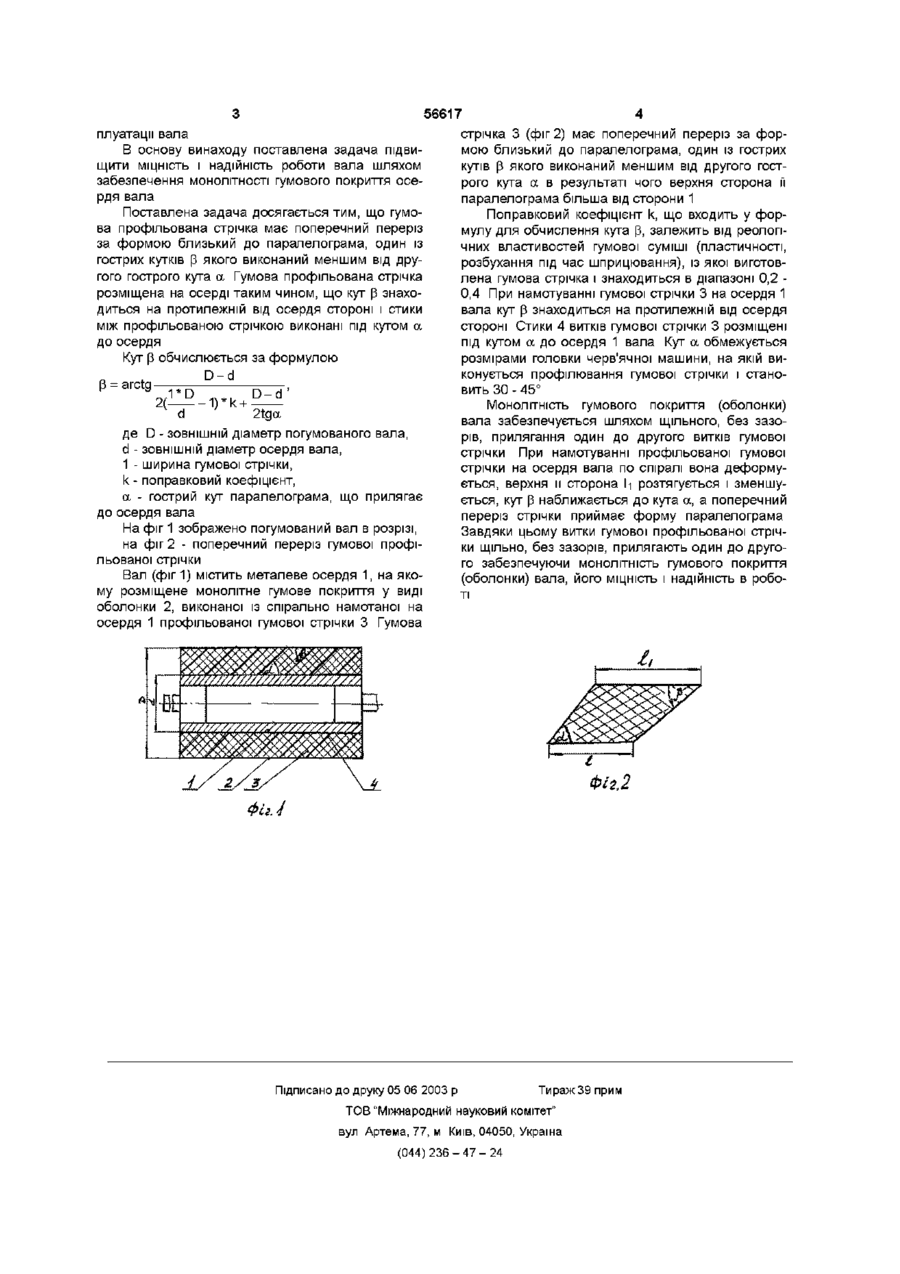

Погумований вал, що містить осердя і оболонку, виконану у вигляді спірально намотаної на осердя профільованої стрічки, який відрізняється тим, що еластична, наприклад із гуми, профільована стрічка має поперечний переріз, за формою близький до паралелограма, один із гострих кутів р якого виконаний меншим від другого гострого кута а, профільована гумова стрічка розміщена на осерді таким чином, що кут р знаходиться на протилежному від осердя боці і стик між витками профільованої гумової стрічки розміщений під кутом а до осердя, а кут р розраховується за формулою Винахід відноситься до великогабаритних погумованих валів і може бути використаний в целюлозно-паперовій, текстильній, деревообробній та інших галузях промисловості Погумований вал являє собою гумометалеву конструкцію, в якій до циліндричної металевої арматури міцно прикріплене гумове покриття (оболонка) ВІДОМІ вали папероробних машин, що містять осердя і оболонку із спірально намотаної на осердя гумової стрічки (Пат №122559 Голандм, МКВ 39аЮ (B29h), опубл 17 07 67, пат №3594252 США, МКВ В32вЗ/14, опубл 20 07 71) При накладанні по спіралі гумової стрічки на осердя вала поперечний переріз и викривляється за рахунок деформації Між витками стрічки утворюються зазори, які розширяються доверху Щільне прилягання витків стрічки один до другого в даному випадку забезпечується технологією вулканізації у вакуумованому гумовому мішку спеціального виготовлення Цей прийом може бути використаний для серійного виготовлення валиків невеликих розмірів і занадто дорогий для одиничних великогабаритних валів Відомий також пресовий вал, який містить осердя з розміщеними на ньому шарами із еластичного матеріалу з різним модулем пружності кожного шару, причому у внутрішньому шарі виконані отвори, розміщені в осьовому напрямку по окружності (Ас №1542988 СРСР, МКВ 5 D21F3/08, опубл 15 02 90) Складна конструкція гумового покриття вала потребує значних трудовитрат і часу для його виготовлення Найбільш близьким технічним рішенням по суті конструктивних ознак до запропонованого є жолобчастий вал папероробної машини, який містить осердя і оболонку із спірально намотаної на осердя стальної стрічки, причому профільована стрічка оболонки має поперечний переріз, частина якого, що прилягає до осердя, має форму трапеції, повернуту меншою основою в сторону осердя (Пат №837332 СРСР, М кл3 D21F3/08, опубл 10 01 81) Однак, внаслідок нещільного прилягання один до другого і до осердя витків профільованої стрічки, оболонка виходить нещільною, робоче середовище проникає поміж витками, осердя підлягає корозії в результаті чого зменшується термін екс "d .V, D-d - І *k + d ) 2tga де D - ЗОВНІШНІЙ діаметр погумованого вала, d - ЗОВНІШНІЙ діаметр осердя вала, І - ширина гумової стрічки, к- поправковий коефіцієнт, a - гострий кут паралелограма, що прилягає до осердя вала Р = arctg D (О (О ю 56617 стрічка 3 (фіг 2) має поперечний переріз за форплуатацм вала мою близький до паралелограма, один із гострих В основу винаходу поставлена задача підвикутів р якого виконаний меншим від другого гостщити МІЦНІСТЬ і надійність роботи вала шляхом рого кута а в результаті чого верхня сторона її забезпечення МОНОЛІТНОСТІ гумового покриття осепаралелограма більша від сторони 1 рдя вала Поправковий коефіцієнт к, що входить у форПоставлена задача досягається тим, що гумомулу для обчислення кута р, залежить від реологіва профільована стрічка має поперечний переріз чних властивостей гумової суміші (пластичності, за формою близький до паралелограма, один із розбухання під час шприцювання), із якої виготовгострих кутків р якого виконаний меншим від друлена гумова стрічка і знаходиться в діапазоні 0,2 гого гострого кута а Гумова профільована стрічка 0,4 При намотуванні гумової стрічки 3 на осердя 1 розміщена на осерді таким чином, що кут р знаховала кут р знаходиться на протилежній від осердя диться на протилежній від осердя стороні і стики стороні Стики 4 витків гумової стрічки 3 розміщені між профільованою стрічкою виконані під кутом а під кутом а до осердя 1 вала Кут а обмежується до осердя розмірами головки черв'ячної машини, на якій виКут р обчислюється за формулою конується профілювання гумової стрічки і становить ЗО - 45° _d, D МОНОЛІТНІСТЬ гумового покриття (оболонки) 2 ( 1 ) k + вала забезпечується шляхом щільного, без зазоd 2tga рів, прилягання один до другого витків гумової де D - ЗОВНІШНІЙ діаметр погумованого вала, стрічки При намотуванні профільованої гумової d - ЗОВНІШНІЙ діаметр осердя вала, стрічки на осердя вала по спіралі вона деформу1 - ширина гумової стрічки, ється, верхня и сторона h розтягується і зменшук- поправковий коефіцієнт, a - гострий кут паралелограма, що прилягає ється, кут р наближається до кута а, а поперечний до осердя вала переріз стрічки приймає форму паралелограма На фіг 1 зображено погумовании вал в розрізі, Завдяки цьому витки гумової профільованої стрічна фіг 2 - поперечний переріз гумової профіки щільно, без зазорів, прилягають один до другольованої стрічки го забезпечуючи МОНОЛІТНІСТЬ гумового покриття Вал (фіг 1) містить металеве осердя 1, на яко(оболонки) вала, його МІЦНІСТЬ І надійність в робому розміщене монолітне гумове покриття у виді ті оболонки 2, виконаної із спірально намотаної на осердя 1 профільованої гумової стрічки 3 Гумова Фїг.2 Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
