Пакувальна тара

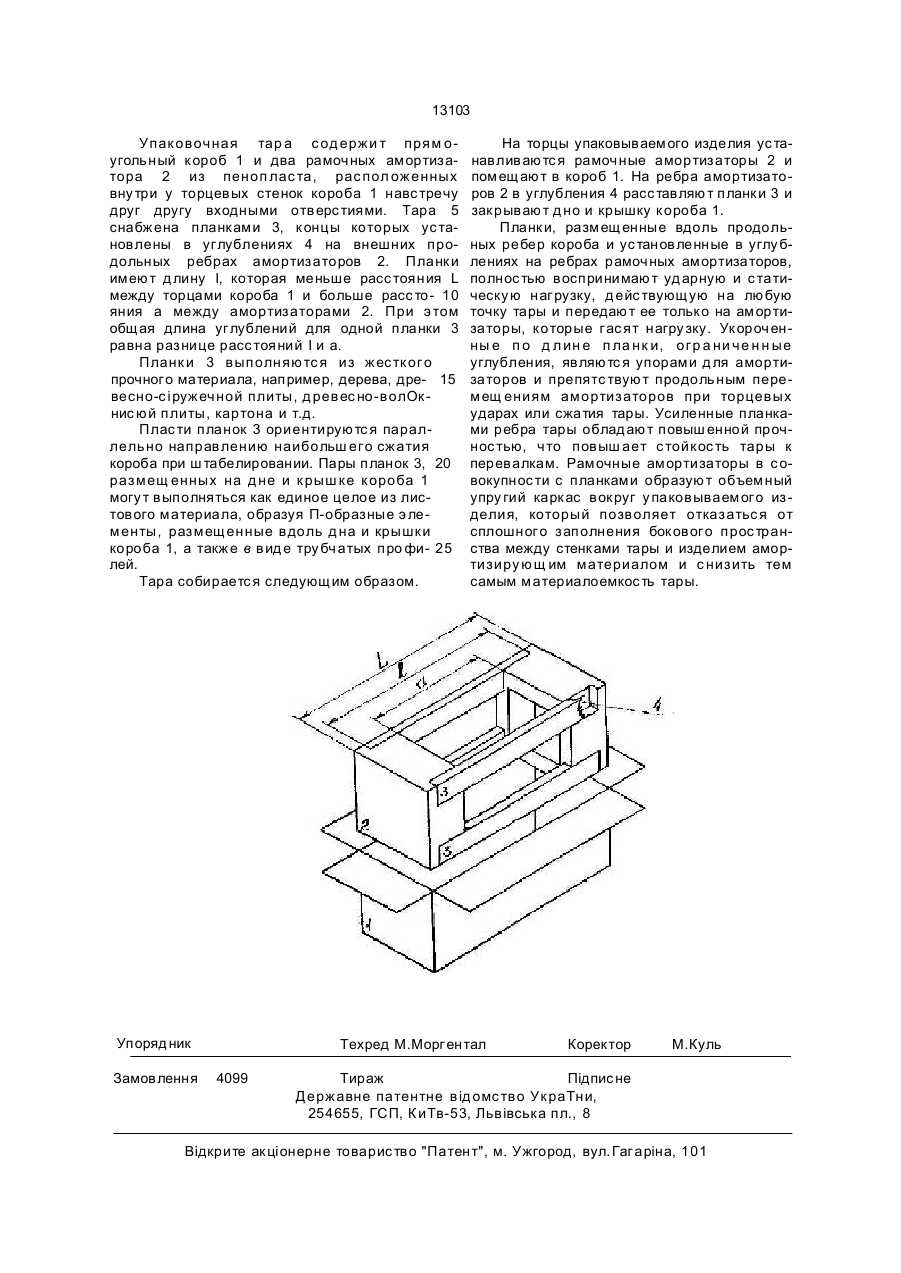

Упаковочная тара, сод ержащая прямоугольный короби два рамочных амортизатора из пеноплас та, рас положенных внугри у торцевых стенок короба, о т л и ч а ющаяся тем, что тара снабжена планками, д лина которых меньше расс тояния между торцами тары, но больш е расс тояния между амортизаторами, на внеш них прод ольных ребрах которых выполнены углубления для ус тановки концов планок, при э том д лина углубления равна половине разнос ти длины планки и расс тояния между амортизаторами. Изобретение относитс я к упаковке грузов, чувствитєльн - їх к динамической нагрузке и сжатию, преимущес твенно к у пак овке электро- и радиоаппаратуры Наиболее близкой к изобретению по тех нической сущнос ти и д ос тигаемому результату является упаковочная тара, содержащая прямоугольный короб, два рамочных амортизатора, расположенных у вну тренних торцевых с тенок короба, и амортизаторы, размещенные вдоль с тенок короба между рамочними амортизаторами [1]. Извес тная упаковочная тара обладает повышенной материалоемкос тью за счет изготовления промежу точных амортизаторов, низкой жес ткос тью и над ежнос тью при транспортировании и хранении, так как отсутствует взаимосвязь между амортизаторами и нагрузки от ударов, пад ения, тряски и сжатия упаковки перед аются от короба через амортизаторы на упак ованное изд елие. Целью изобретения являетс я повышение жес ткос ти тары. Пос тавленная цель достигается тем, что упаковочная тара, содержащая прямоугольный короб и два рамочных амортизатора из пеноплас та, расположенных вну три у торцевых с тенок короба, с огласно изобретению, снабжена планками, д лина которых меньше расстояния между торцами тары, по больше рас с тоян ия межд у амортиза то рами, на внешних прод ольных ребрах которых выполнены углу бления д ля ус тановки концов планок, при э том д лина углу бления равна половине разнос ти длины планки и расс тояния между амортизаторами. Новизна, отличающая заявляемое решение от прототипа, заключается в том, что тар а с набжена планкам и, прох од ящ ими вдоль прод ольных ребер короба, концы которых ус тановлены о с оответс твующих уг лу блениях на внеш них ребрах амортизаторов, заканчивающихся на некотором расс тоянии от торцов короба. На чертеже изображена упаковочная тара в общем виде. С о со О 13103 Упак овочная тар а с од ержи т прям оугольный короб 1 и два рамочных амортизатора 2 из пеноп лас та, рас пол оженных вну три у торцевых стенок короба 1 навс тречу друг другу входными отверс тиями. Тара 5 снабжена планками 3, концы которых ус тановлены в углублениях 4 на внешних продольных ребрах амортизаторов 2. Планки имеют д лину I, которая меньше расс тояния L между торцами короба 1 и больше расс то- 10 яния а между амортизаторами 2. При э том общая длина углублений для одной планки 3 равна разнице расс тояний I и а. Планк и 3 выполняю тс я из ж ес тк ог о прочного материала, например, дерева, дре- 15 весно-с іружечной плиты, д ревес но-волОк нис юй плиты, картона и т.д. Плас ти планок 3 ориентируютс я параллельно направлению наибольш его сжатия короба при ш табелировании. Пары планок 3, 20 размещ енных на д не и крыш ке короба 1 могу т выполняться как единое целое из листового материала, образуя П-образные э лементы, размещенные вдоль д на и крышки короба 1, а также в вид е тру бч атых про фи- 25 лей. Тара собираетс я следующим образом. Упоряд ник Замовлення На торцы упаковываемого изделия ус танавливаютс я рамочные амортизаторы 2 и помещают в короб 1. На ребра амортизаторов 2 в углубления 4 расс тавляю т планк и 3 и закрывают д но и крышку короба 1. Планки, размещенные вдоль продольных ребер короба и ус тановленные в углу блениях на ребрах рамочных амортизаторов, полнос тью воспринимают уд арную и с татическую нагрузку, д ейс твующую на любую точку тары и передают ее только на амортизаторы, которые гас ят нагру зку. Укороченны е п о д л ин е п ла нк и, огр а ни че н н ые углубления, являютс я упорами д ля амортизаторов и препятс твуют продольным перемещ ениям амортизаторов при торцевых ударах или сжатия тары. Усиленные планками ребра тары облад ают повыш енной прочнос тью, что повыш ает с тойкос ть тары к перевалкам. Рамочные амортизаторы в с овокупнос ти с планками образуют объемный упру гий каркас вокруг у паковываемого из делия, который позволяет отказатьс я от сплошного заполнения бокового прос транства между стенк ами тары и изделием амортизиру ющ им материалом и с низить тем самым материалоемкос ть тары. Техред М.Моргентал 4099 Коректор М.Куль Тираж Підпис не Державне патентне від омс тво УкраТни, 254655, ГСП, К иТв-53, Львівська пл., 8 Відкрите акціонерне товарис тво "Патент", м. Ужгород, вул. Гаг аріна, 101
